Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

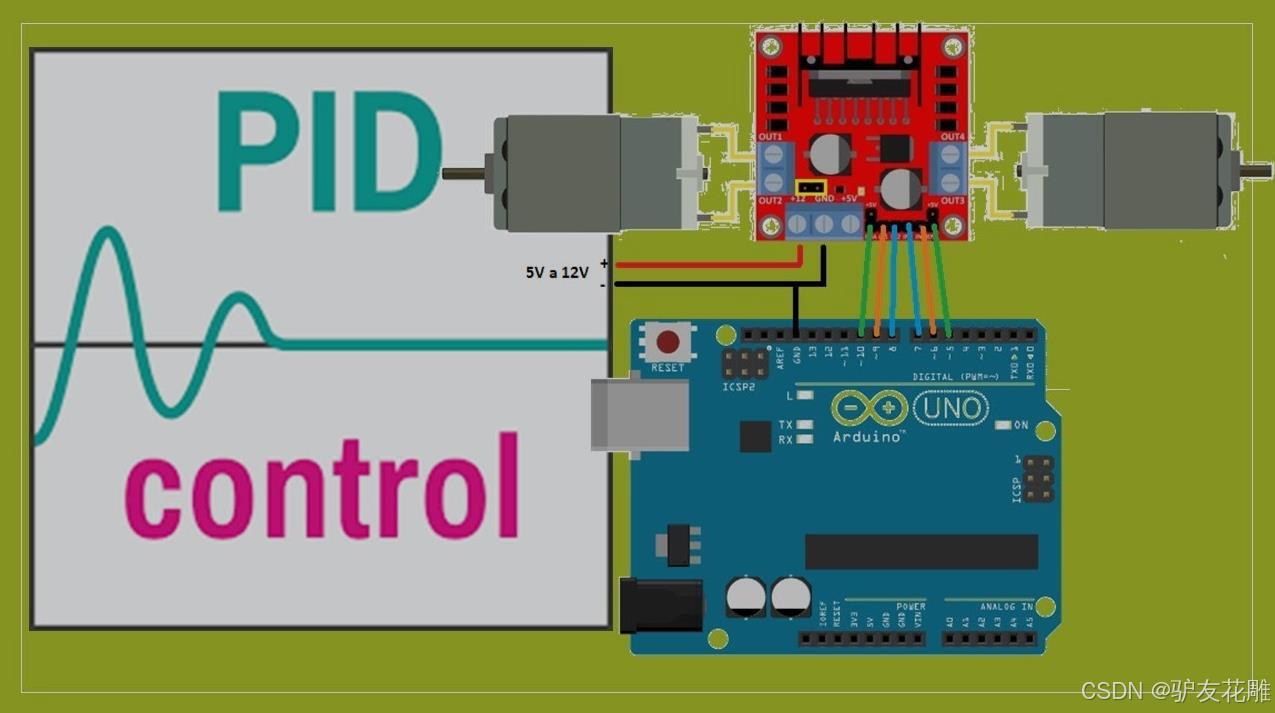

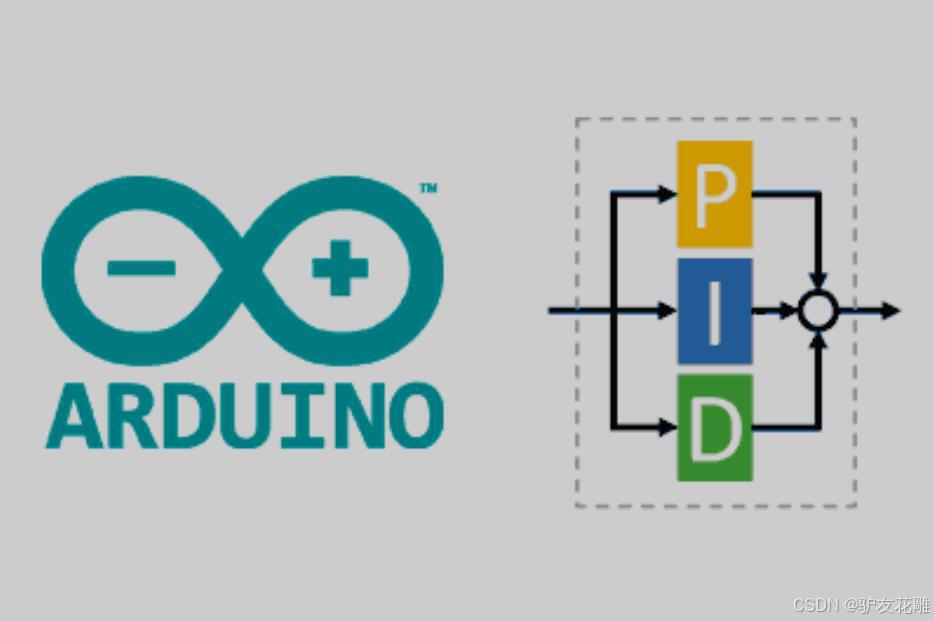

在 Arduino 系统中，PID 算法主要用于对各种物理量（如温度、速度、位置等）进行精确控制。例如，通过连接温度传感器到 Arduino，利用 PID 算法可以精准控制加热或制冷设备，使温度稳定在设定值；在电机控制中，PID 可以根据目标速度和实际速度的偏差来调整电机的驱动信号，实现稳定的转速控制。
主要特点
1、实时反馈控制：PID控制器能够实时处理系统误差，通过比例、积分和微分三部分的调节，快速响应外部扰动，保持系统的稳定性。
2、简单易用：PID控制算法相对简单，易于实现和调试，适合大多数嵌入式系统和实时控制应用。
3、适应性强：PID控制器可以根据系统的动态特性进行调整，适应不同的负载和工作条件，保持良好的控制效果。
4、高精度控制：PID控制能够快速且准确地调整电机速度，确保电机在各种工况下都能稳定地达到设定速度，减少稳态误差。
5、良好的动态响应：通过调整比例、积分和微分参数，控制系统能够快速响应速度变化，适应负载变化和外部扰动，保持系统的稳定性。
应用场景
1、机器人运动控制：在机器人技术中，基于速度闭环的PID控制可以用于电机的速度调节，实现精确的运动控制，提高机器人的灵活性和稳定性。
2、自动化生产线：在自动化设备中，如传送带和机械手臂，PID控制能够确保各个设备的速度稳定，提高生产效率和产品质量。
3、电动工具：在电动工具（如电钻、切割机等）中，PID控制可以实现对电机转速的精确调节，满足不同工作条件的需要。
4、风扇和泵控制：在风扇和水泵等设备中，PID控制能够根据需求自动调节转速，提供适合的流量和风速，提高系统的能效。
5、电动车辆：在电动交通工具中，速度闭环PID控制可以用于电机的速度调节，提升驾驶的平顺性和安全性。
需要注意的事项
1、参数调试：PID控制器的效果高度依赖于参数设置，开发者需要进行细致的调试，以防止系统震荡或响应不及时。
2、传感器校准：使用PID控制时，需要定期校准传感器，以确保数据准确性，特别是在不同的环境条件下使用时。
3、数据融合：在控制中，可以考虑使用数据融合算法（如互补滤波或卡尔曼滤波）来提高姿态估计的稳定性和准确性。
4、电源管理：确保电源供应稳定且符合电机的工作要求，以避免电压波动对电机驱动性能造成影响。
5、热管理：设计合适的散热方案，以防止电机和驱动器过热，影响系统性能和寿命。
一、主要特点
（一）风扇速度调节特点
精确控制能力
利用 Arduino PID 实现风扇速度调节，能够达到高精度的速度控制。PID 控制器通过比较设定的风扇转速（目标值）与实际转速（通常由风扇自带的速度传感器或外部传感器获取）之间的偏差，按照比例（P）、积分（I）和微分（D）环节计算出控制信号。这个控制信号可以精确地调整风扇的驱动电压或电流，从而实现对风扇转速的精细调节。例如，在一些对散热要求精准的电子设备中，能够将风扇转速精确控制在每分钟几百转的范围内，以满足特定的散热需求。
动态响应性能好
当系统的散热需求发生变化（如设备发热功率改变）或者外部环境变化（如温度、气压等）导致风扇负载变化时，PID 控制器能够快速感知风扇转速的偏差，并根据偏差的变化率（微分部分）和累积偏差（积分部分）及时调整控制信号，使风扇转速迅速适应新的要求。例如，在计算机 CPU 散热系统中，当 CPU 负载突然增加，温度上升时，风扇可以快速加速到合适的转速进行散热。
（二）按钮控制功能
手动调节便捷性
带有按钮控制，用户可以方便地手动调节风扇速度。通过按下不同的按钮，可以实现风扇转速的增加、减少、设定为特定值等操作。这种手动控制方式简单直观，不需要复杂的编程或外部设备，适合用户在不同场景下快速调整风扇的运行状态。例如，在一个小型的桌面散热风扇装置中，用户可以根据自己的感觉，通过按钮轻松地将风扇调整到舒适的风速。
控制模式多样性
按钮可以实现多种控制模式的切换。除了手动调节风扇速度外，还可以设置自动调节模式（例如根据温度自动调节风扇转速）。用户可以通过按钮在手动和自动模式之间进行切换，增加了风扇速度控制的灵活性。例如，在智能家居环境中，用户可以在白天手动将风扇转速设置为较高水平以增强通风，晚上则切换到自动模式，让风扇根据室内温度自动调节转速，实现节能和舒适的双重目的。
（三）两者结合的优势
直观操作与精确控制结合
将按钮控制和 PID 风扇速度调节相结合，实现了直观操作与精确控制的完美结合。用户可以通过按钮进行简单的操作，而 PID 控制器则在后台精确地执行速度调节任务。例如，当用户按下 “加速” 按钮时，PID 控制器会根据当前风扇转速和目标转速之间的关系，逐步增加控制信号，使风扇平稳地加速，直到达到新的稳定转速。
用户体验增强
这种结合方式大大增强了用户体验。用户可以根据自己的需求和喜好，灵活地控制风扇速度，同时又能享受到 PID 控制带来的精确性和稳定性。例如，在一个带有多个风扇的设备机柜中，管理员可以通过按钮方便地控制每个风扇的速度，确保设备在良好的散热环境下运行。
二、应用场景
（一）电子设备散热
计算机硬件散热
在计算机机箱内，CPU、GPU 等硬件发热量大，需要高效的散热系统。带有按钮控制的 Arduino PID 风扇速度调节可以让用户根据硬件的工作负载和温度，手动或自动地控制风扇转速。例如，在进行大型游戏或数据处理时，用户可以通过按钮将风扇转速调高，以增强散热效果，保证硬件的稳定运行。
服务器机房散热
在服务器机房中，大量服务器同时运行会产生大量的热量。通过按钮控制的 PID 风扇速度调节，可以方便地对机房内的通风设备进行管理。例如，管理员可以根据服务器的负载情况和机房的温度分布，手动调整风扇的转速，或者设置自动调节模式，让风扇根据环境温度自动调整，确保机房内的温度保持在合适的范围内，减少因过热导致的硬件故障和数据丢失风险。
（二）环境调节
智能家居通风系统
在智能家居环境中，这种风扇速度调节方式可以用于调节室内的空气流通。用户可以通过按钮控制风扇，结合室内的温度传感器、湿度传感器等设备，实现通风系统的手动和自动控制。例如，当室内湿度较高时，用户可以手动将风扇转速调高，促进空气流通，降低湿度；或者设置为自动模式，让风扇根据湿度传感器的反馈自动调节转速。
温室环境控制
在温室中，需要控制温度、湿度和二氧化碳浓度等环境参数。带有按钮控制的风扇可以用于调节温室的通风量。例如，在白天阳光充足时，用户可以通过按钮或自动模式，根据温度和二氧化碳浓度，适当加快风扇转速，引入新鲜空气，排出室内的热空气和过多的二氧化碳，为植物生长创造良好的环境。
（三）工业应用
工业通风与换气
在工厂车间、仓库等工业场所，需要通风换气来排除有害气体、粉尘等污染物，或者调节室内的温湿度。Arduino PID 风扇速度调节结合按钮控制，可以让工作人员根据环境监测数据，方便地控制通风设备的运行。例如，在化工车间，根据有害气体的浓度，工作人员可以通过按钮调整风扇转速，确保车间内的空气质量符合安全标准。
工业设备冷却
对于工业设备（如电机、变压器、激光设备等）的冷却，带有按钮控制的 PID 风扇速度调节可以根据设备的温度进行精确调节。例如，在大型电机运行过程中，工作人员可以通过按钮或自动模式，根据电机的温度，控制风扇转速来维持电机的合适温度，提高设备的运行效率和可靠性，延长设备的使用寿命。
三、需要注意的事项
（一）按钮设计与功能实现
按钮类型选择
要根据具体的应用场景和功能需求选择合适的按钮类型。例如，对于频繁操作的场景，可以选择触感良好、耐用的机械按钮；对于需要防水、防尘的工业环境，可能需要使用密封性能好的薄膜按钮。同时，按钮的尺寸、形状和布局也应该考虑用户操作的便利性。
按钮防抖处理
在编程实现按钮功能时，需要注意按钮的抖动问题。当按钮按下或松开时，由于机械触点的抖动，可能会导致程序误判为多次按键操作。可以采用软件防抖（如延迟读取按钮状态、多次判断等）或硬件防抖（如添加电容、施密特触发器等）的方法来解决这个问题，确保按钮功能的准确实现。
（二）PID 参数调整
参数选择的复杂性
PID 参数（比例系数、积分系数、微分系数）的选择是一个复杂的过程，需要考虑风扇的多种特性和应用场景。不同的风扇尺寸、功率、叶片形状以及系统对响应速度和稳定性的要求都会影响参数的最佳取值。例如，对于大功率、大尺寸的风扇，由于其惯性较大，可能需要较大的积分系数来减少稳态误差，但同时要注意避免积分饱和导致的超调。
参数对系统性能的影响
不合适的 PID 参数会对风扇速度控制产生不良影响。比例系数过大可能导致风扇转速在设定值附近振荡，无法稳定；积分系数过大可能会引起超调，使风扇转速超过目标值后才能稳定；微分系数过大则可能对传感器噪声过于敏感，导致控制信号频繁波动。因此，在调整参数时，需要通过实验和观察风扇的实际运行状态来确定最佳参数。
（三）传感器精度与可靠性
速度传感器精度要求
风扇速度传感器的精度直接影响 PID 控制的质量。如果传感器精度不足，获取的风扇实际转速可能存在较大误差，导致 PID 控制器输出错误的控制信号。例如，在高精度的散热系统中，需要使用分辨率较高的速度传感器（如霍尔效应传感器或光学编码器）来准确测量风扇转速。
传感器可靠性
要确保速度传感器的可靠性。在风扇运行过程中，速度传感器可能会受到振动、电磁干扰、灰尘等因素的影响，导致信号丢失或错误。例如，在工业环境中，风扇周围的强电磁干扰可能会影响传感器的正常工作，需要采取电磁屏蔽等措施来提高传感器的可靠性。
1、基本按钮控制风扇速度
const int fanPin = 9; // 风扇控制引脚
const int buttonPin = 2; // 按钮引脚
int fanSpeed = 0; // 风扇速度
int buttonState = 0; // 当前按钮状态
int lastButtonState = 0; // 上一个按钮状态
void setup() {
pinMode(fanPin, OUTPUT);
pinMode(buttonPin, INPUT_PULLUP); // 使用内部上拉电阻
Serial.begin(115200);
}
void loop() {
buttonState = digitalRead(buttonPin);
// 检测按钮按下
if (buttonState == LOW && lastButtonState == HIGH) {
fanSpeed += 51; // 增加风扇速度
if (fanSpeed > 255) {
fanSpeed = 0; // 速度超过255时重置
}
analogWrite(fanPin, fanSpeed); // 控制风扇速度
Serial.print("Fan Speed: "); Serial.println(fanSpeed);
delay(200); // 防抖动
}
lastButtonState = buttonState;
delay(50);
}
要点解读
目标：实现基本的按钮控制风扇速度。
按钮使用：通过一个按钮循环增加风扇速度，每次按下增加约20%的速度。
内部上拉电阻：使用 INPUT_PULLUP 来简化电路设计。
动态反馈：通过串口输出当前风扇速度，便于监测。
2、多档风扇速度控制
const int fanPin = 9; // 风扇控制引脚
const int buttonPin = 2; // 按钮引脚
int fanSpeed = 0; // 风扇速度
int buttonState = 0; // 当前按钮状态
int lastButtonState = 0; // 上一个按钮状态
const int speeds[] = {0, 85, 170, 255}; // 预设风扇速度档位
int currentSpeedIndex = 0; // 当前速度档位索引
void setup() {
pinMode(fanPin, OUTPUT);
pinMode(buttonPin, INPUT_PULLUP); // 使用内部上拉电阻
Serial.begin(115200);
}
void loop() {
buttonState = digitalRead(buttonPin);
// 检测按钮按下
if (buttonState == LOW && lastButtonState == HIGH) {
currentSpeedIndex++;
if (currentSpeedIndex >= sizeof(speeds) / sizeof(speeds[0])) {
currentSpeedIndex = 0; // 超过最大档位时重置
}
fanSpeed = speeds[currentSpeedIndex]; // 获取当前速度
analogWrite(fanPin, fanSpeed); // 控制风扇速度
Serial.print("Fan Speed: "); Serial.println(fanSpeed);
delay(200); // 防抖动
}
lastButtonState = buttonState;
delay(50);
}
要点解读
目标：实现多档风扇速度控制，用户可以通过按钮在不同速度档位之间切换。
速度档位：使用数组定义多个预设速度值，便于管理。
动态反馈：通过串口输出当前风扇速度，便于用户了解状态。
防抖动：延迟和状态检测帮助防止误触发。
3、带有显示屏的风扇速度调节
#include <LiquidCrystal.h>
const int fanPin = 9; // 风扇控制引脚
const int buttonPin = 2; // 按钮引脚
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // 初始化 LCD
int fanSpeed = 0; // 风扇速度
int buttonState = 0; // 当前按钮状态
int lastButtonState = 0; // 上一个按钮状态
void setup() {
lcd.begin(16, 2); // 设置 LCD 大小
pinMode(fanPin, OUTPUT);
pinMode(buttonPin, INPUT_PULLUP); // 使用内部上拉电阻
Serial.begin(115200);
}
void loop() {
buttonState = digitalRead(buttonPin);
// 检测按钮按下
if (buttonState == LOW && lastButtonState == HIGH) {
fanSpeed += 51; // 增加风扇速度
if (fanSpeed > 255) {
fanSpeed = 0; // 速度超过255时重置
}
analogWrite(fanPin, fanSpeed); // 控制风扇速度
lcd.clear();
lcd.print("Fan Speed: ");
lcd.print(fanSpeed);
Serial.print("Fan Speed: "); Serial.println(fanSpeed);
delay(200); // 防抖动
}
lastButtonState = buttonState;
delay(50);
}
要点解读
目标：在 LCD 显示屏上显示风扇速度，提供更直观的用户界面。
LCD 使用：使用 LiquidCrystal 库控制 LCD，增强用户体验。
动态反馈：除了串口输出，LCD 显示风扇速度，便于实时监控。
防抖动：延迟和状态检测帮助防止误触发。
4、基本的按钮控制风扇速度调节
#include <PID_v1.h>
// 定义输入、输出和设定值
double Setpoint, Input, Output;
// 初始化PID控制器
PID myPID(&Input, &Output, &Setpoint, 2, 5, 1, DIRECT);
// 风扇引脚
const int fanPWM = 9;
const int fanSensor = 2;
// 按钮引脚
const int btnUp = 6;
const int btnDown = 7;
// 编码器变量
volatile int fanCount = 0;
const int pulsesPerRevolution = 2; // 每转脉冲数
void setup() {
// 初始化串口
Serial.begin(115200);
// 设置风扇引脚为输出
pinMode(fanPWM, OUTPUT);
// 设置风扇传感器引脚为输入
pinMode(fanSensor, INPUT);
attachInterrupt(digitalPinToInterrupt(fanSensor), fanSensorISR, RISING);
// 设置按钮引脚为输入
pinMode(btnUp, INPUT_PULLUP);
pinMode(btnDown, INPUT_PULLUP);
// 初始化PID控制器
Setpoint = 1500; // 目标速度
myPID.SetMode(AUTOMATIC);
}
void loop() {
// 调整目标速度
if (digitalRead(btnUp) == LOW) {
Setpoint += 50;
delay(200); // 防止按钮抖动
}
if (digitalRead(btnDown) == LOW) {
Setpoint -= 50;
delay(200); // 防止按钮抖动
}
// 计算风扇速度
static unsigned long lastTime = 0;
unsigned long currentTime = millis();
if (currentTime - lastTime >= 1000) {
Input = (fanCount * 60.0) / (pulsesPerRevolution * (currentTime - lastTime) / 1000.0);
fanCount = 0;
lastTime = currentTime;
// 计算PID输出
myPID.Compute();
analogWrite(fanPWM, Output);
// 输出当前速度
Serial.print("Speed: ");
Serial.print(Input);
Serial.print(" RPM, Output: ");
Serial.println(Output);
}
}
void fanSensorISR() {
fanCount++;
}
要点解读：
按钮控制：通过按钮实现目标速度的动态调节。
PID控制：使用PID算法计算输出，并调节风扇速度。
传感器读取：使用编码器获取风扇速度，并作为PID控制的输入。
串口调试：通过串口输出当前速度和PID输出，便于监控。
实时调整：在主循环中不断更新目标速度和PID输出，实现实时控制。
5、带有显示的按钮控制风扇速度调节
#include <PID_v1.h>
#include <LiquidCrystal.h>
// 定义输入、输出和设定值
double Setpoint, Input, Output;
// 初始化PID控制器
PID myPID(&Input, &Output, &Setpoint, 2, 5, 1, DIRECT);
// 风扇引脚
const int fanPWM = 9;
const int fanSensor = 2;
// 按钮引脚
const int btnUp = 6;
const int btnDown = 7;
// 编码器变量
volatile int fanCount = 0;
const int pulsesPerRevolution = 2; // 每转脉冲数
// 初始化LCD显示屏
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
// 初始化串口和LCD显示屏
Serial.begin(115200);
lcd.begin(16, 2);
// 设置风扇引脚为输出
pinMode(fanPWM, OUTPUT);
// 设置风扇传感器引脚为输入
pinMode(fanSensor, INPUT);
attachInterrupt(digitalPinToInterrupt(fanSensor), fanSensorISR, RISING);
// 设置按钮引脚为输入
pinMode(btnUp, INPUT_PULLUP);
pinMode(btnDown, INPUT_PULLUP);
// 初始化PID控制器
Setpoint = 1500; // 目标速度
myPID.SetMode(AUTOMATIC);
}
void loop() {
// 调整目标速度
if (digitalRead(btnUp) == LOW) {
Setpoint += 50;
delay(200); // 防止按钮抖动
}
if (digitalRead(btnDown) == LOW) {
Setpoint -= 50;
delay(200); // 防止按钮抖动
}
// 计算风扇速度
static unsigned long lastTime = 0;
unsigned long currentTime = millis();
if (currentTime - lastTime >= 1000) {
Input = (fanCount * 60.0) / (pulsesPerRevolution * (currentTime - lastTime) / 1000.0);
fanCount = 0;
lastTime = currentTime;
// 计算PID输出
myPID.Compute();
analogWrite(fanPWM, Output);
// 更新LCD显示
lcd.setCursor(0, 0);
lcd.print("Set: ");
lcd.print(Setpoint);
lcd.setCursor(0, 1);
lcd.print("Speed: ");
lcd.print(Input);
}
}
void fanSensorISR() {
fanCount++;
}
要点解读：
显示功能：使用LCD显示屏实时显示设定速度和当前速度，便于监控。
按钮控制：通过按钮实现目标速度的动态调节。
PID控制：使用PID算法计算输出，并调节风扇速度。
传感器读取：使用编码器获取风扇速度，并作为PID控制的输入。
实时调整：在主循环中不断更新目标速度和PID输出，实现实时控制。
6、带有误差显示的按钮控制风扇速度调节
#include <PID_v1.h>
#include <LiquidCrystal.h>
// 定义输入、输出和设定值
double Setpoint, Input, Output;
// 初始化PID控制器
PID myPID(&Input, &Output, &Setpoint, 2, 5, 1, DIRECT);
// 风扇引脚
const int fanPWM = 9;
const int fanSensor = 2;
// 按钮引脚
const int btnUp = 6;
const int btnDown = 7;
// 编码器变量
volatile int fanCount = 0;
const int pulsesPerRevolution = 2; // 每转脉冲数
// 初始化LCD显示屏
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
// 初始化串口和LCD显示屏
Serial.begin(115200);
lcd.begin(16, 2);
// 设置风扇引脚为输出
pinMode(fanPWM, OUTPUT);
// 设置风扇传感器引脚为输入
pinMode(fanSensor, INPUT);
attachInterrupt(digitalPinToInterrupt(fanSensor), fanSensorISR, RISING);
// 设置按钮引脚为输入
pinMode(btnUp, INPUT_PULLUP);
pinMode(btnDown, INPUT_PULLUP);
// 初始化PID控制器
Setpoint = 1500; // 目标速度
myPID.SetMode(AUTOMATIC);
}
void loop() {
// 调整目标速度
if (digitalRead(btnUp) == LOW) {
Setpoint += 50;
delay(200); // 防止按钮抖动
}
if (digitalRead(btnDown) == LOW) {
Setpoint -= 50;
delay(200); // 防止按钮抖动
}
// 计算风扇速度
static unsigned long lastTime = 0;
unsigned long currentTime = millis();
if (currentTime - lastTime >= 1000) {
Input = (fanCount * 60.0) / (pulsesPerRevolution * (currentTime - lastTime) / 1000.0);
fanCount = 0;
lastTime = currentTime;
// 计算PID输出
myPID.Compute();
analogWrite(fanPWM, Output);
// 计算误差
double error = Setpoint - Input;
// 更新LCD显示
lcd.setCursor(0, 0);
lcd.print("Set: ");
lcd.print(Setpoint);
lcd.setCursor(0, 1);
lcd.print("Speed: ");
lcd.print(Input);
lcd.setCursor(8, 1);
lcd.print("Err: ");
lcd.print(error);
}
}
void fanSensorISR() {
fanCount++;
}
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
