实验二百二十：P6全彩LED模组16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）

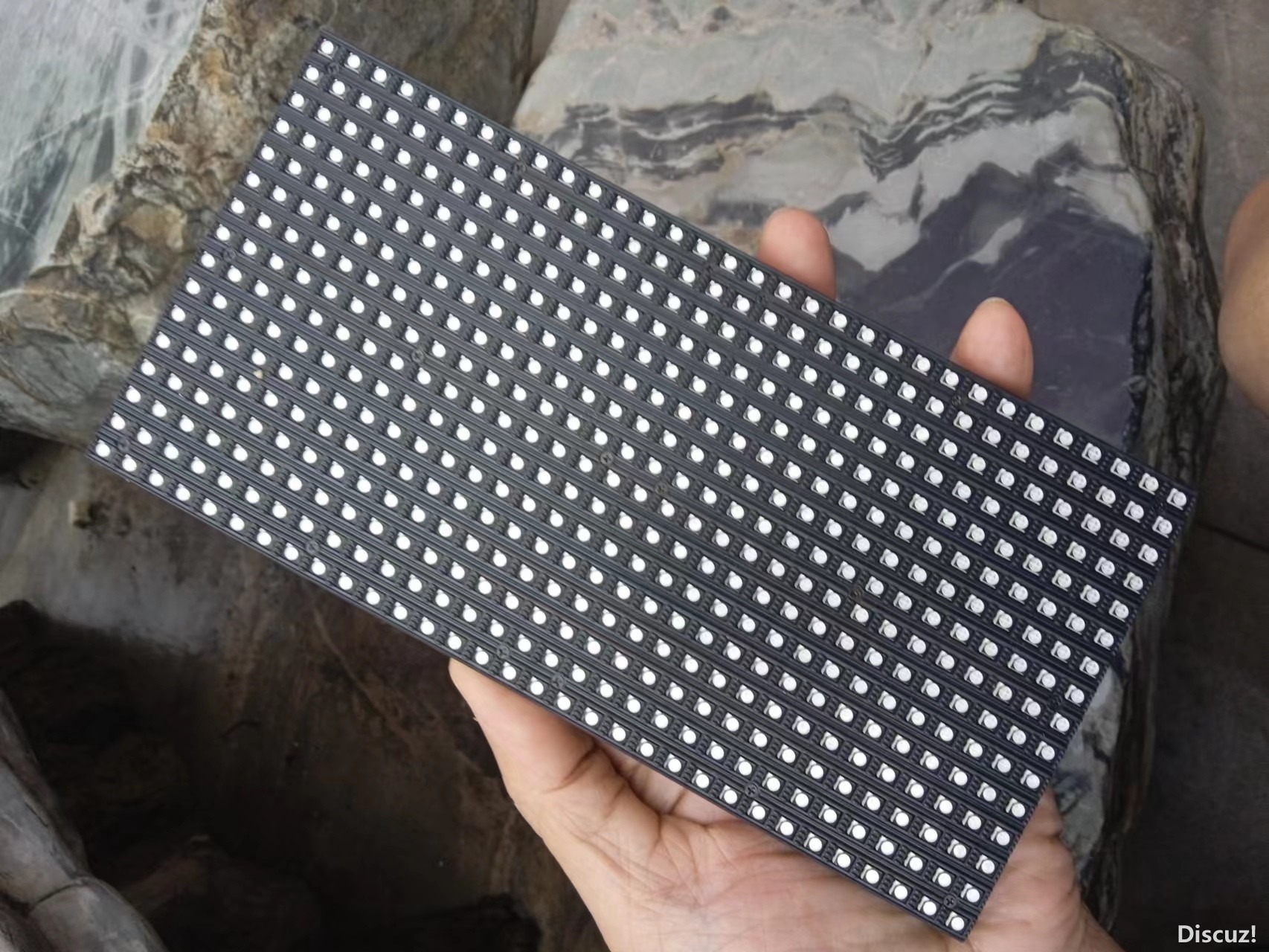

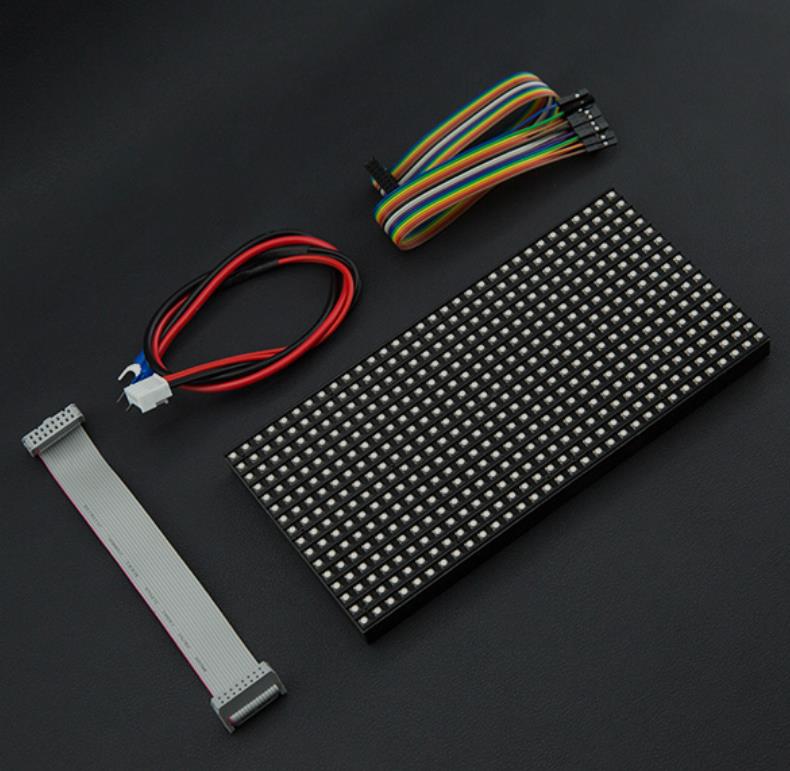

在这里插入图片描述
在这里插入图片描述

P6全彩LED模组 16x32显示屏单元板是一种常用的LED显示屏模块，常用于广告牌、信息显示、指示牌以及其他需要显示动态图像、文字和视频的场景。P6代表着LED像素的间距为6mm，表示每个LED像素点之间的距离为6毫米。此模块一般被广泛应用于户内或近距离显示的场合，具有较高的分辨率和较清晰的显示效果。

主要特点：

  1. 模块尺寸和像素
    • 显示尺寸：通常每个模块的尺寸是16x32像素，即一个模块由16行32列的小型LED点阵组成。
    • 像素间距：6mm的像素间距，即每个LED点之间的距离为6毫米，适合近距离查看。
  2. 全彩显示：
    • 全彩色：P6模块支持红、绿、蓝三种颜色的混合，通过调节不同的颜色亮度，形成丰富的彩色图像、文字和动画效果。
    • 显示效果：能呈现高质量的图片、视频、文本，适用于动态广告显示和信息广播。
  3. 扫描方式：
    • 8扫描：这表示每个模块的扫描方式为8扫描。扫描方式是指模块在显示时，LED每8行进行一次扫描更新，意味着每次显示的行数是8行，通过扫描显示，减少了电流和驱动电路的压力，保证了显示屏的稳定性和功耗。
    • 驱动IC：常见的P6模块使用的是定制的驱动芯片，如MBI5024，它负责驱动每个LED点的亮灭。
  4. 接口方式：
    • 串口/并口接口：通常通过串口（如UART）或并口（如TTL）来控制P6模块。通过微控制器（如Arduino、Raspberry Pi和ESP32等）进行数据传输和显示控制。
    • 连接方式：多个模块可以通过排线连接形成更大的显示屏，拼接起来达到任意显示尺寸。
  5. 应用场景：
    • 广告牌和电子屏幕：由于其色彩鲜艳，分辨率较高，广泛应用于户内广告、商场展示、车站和机场的公告显示。
    • 动态信息显示：用于显示新闻、天气、公告和实时动态信息。
    • 图像和视频播放：由于支持全彩显示，可以播放图像、动画视频等内容。

典型应用：
• 室内广告牌：商场、车站、电影院、地铁站等地方，用于动态显示广告内容。
• 信息发布系统：用于发布企业、学校、交通、公共场所等的实时信息。
• 创意显示：可以用在舞台、演唱会等场合，作为装饰性显示屏，展示实时画面或动态效果。

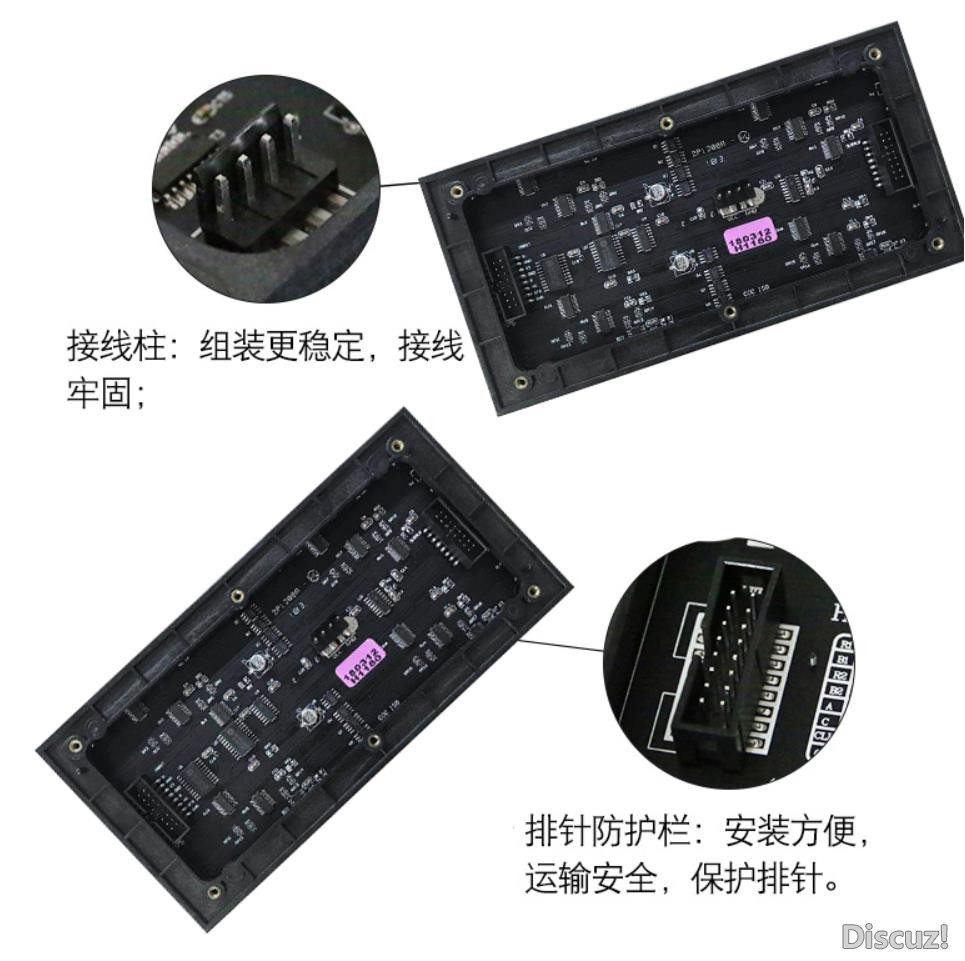

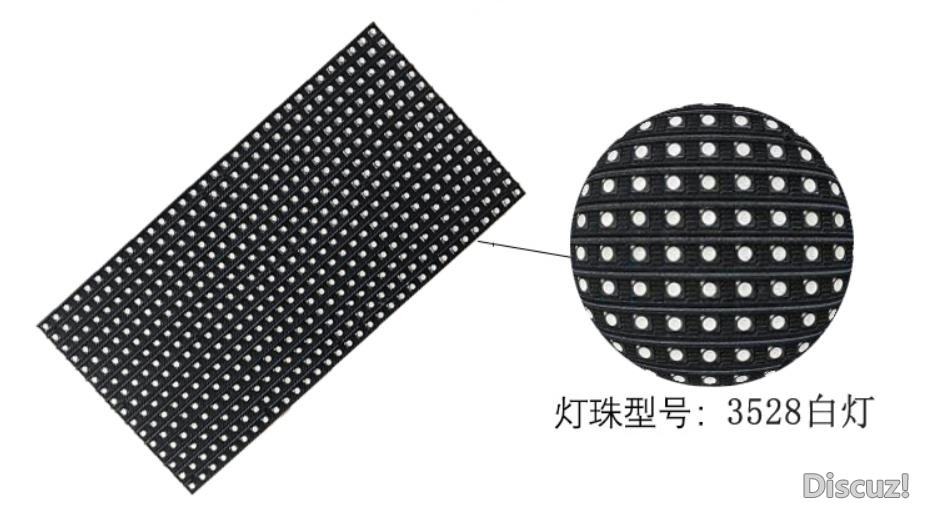

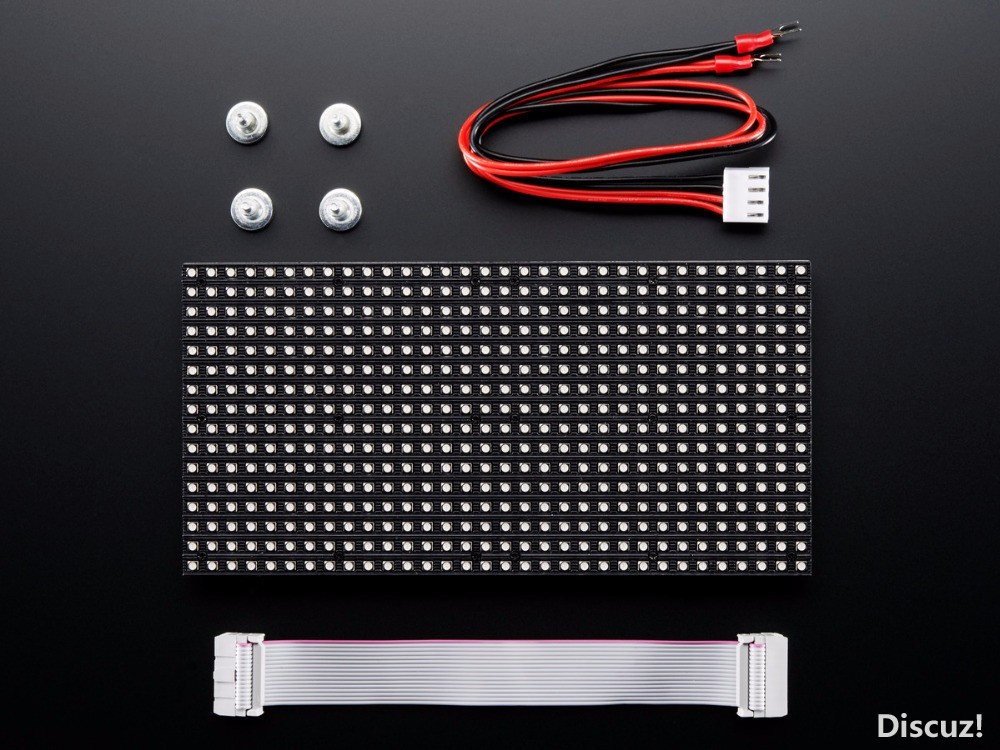

在这里插入图片描述
在这里插入图片描述

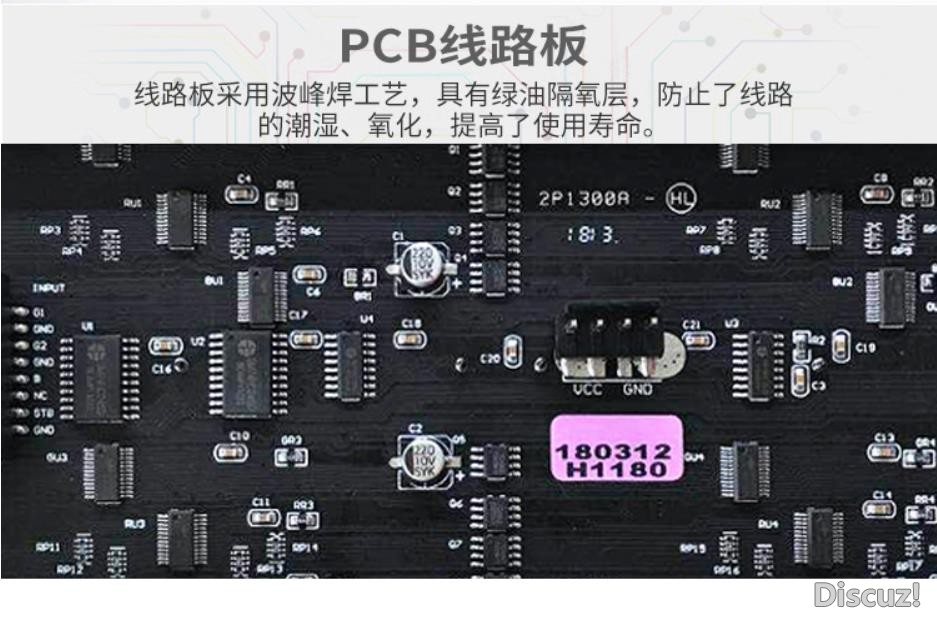

室内P6全彩LED显示单元板主要参数
规格像素：32X16
像素密度：27777点/㎡，
点间距: 6mm ；
亮度 ≥1200cd/㎡；
最佳视角（H/V）：水平120度，垂直120度；
峰值功率：1000W/㎡；
运行功率：500W/㎡；
盲点率：小于万分之一；
换帧频率： ≥60帧/秒；
工作电压：5V 稳压电源输入，
工作电流： 2A
连续工作时间（小时）：≥7×24hrs ，支持连续不间断显示；
平均无故障时间（小时）：≥10000；
使用寿命(小时)：≥10万；工作环境温度（度）：-20～+50 ；
工作环境湿度：10%～90%
单元板尺寸：192 毫米 x 96 毫米 x 12 毫米（7.6 英寸 x 3.8 英寸 x 0.5 英寸）
带 IDC 电缆和电源线的面板重量：250 g
数据逻辑电平输入：5V
面板接口：12 个数字引脚（6 位数据、6 位控制），全彩HUB75接口
扫描速率：1/8S
室内显示：150度可视性
显示器是“可链接的” - 将一个输出连接到下一个输入。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

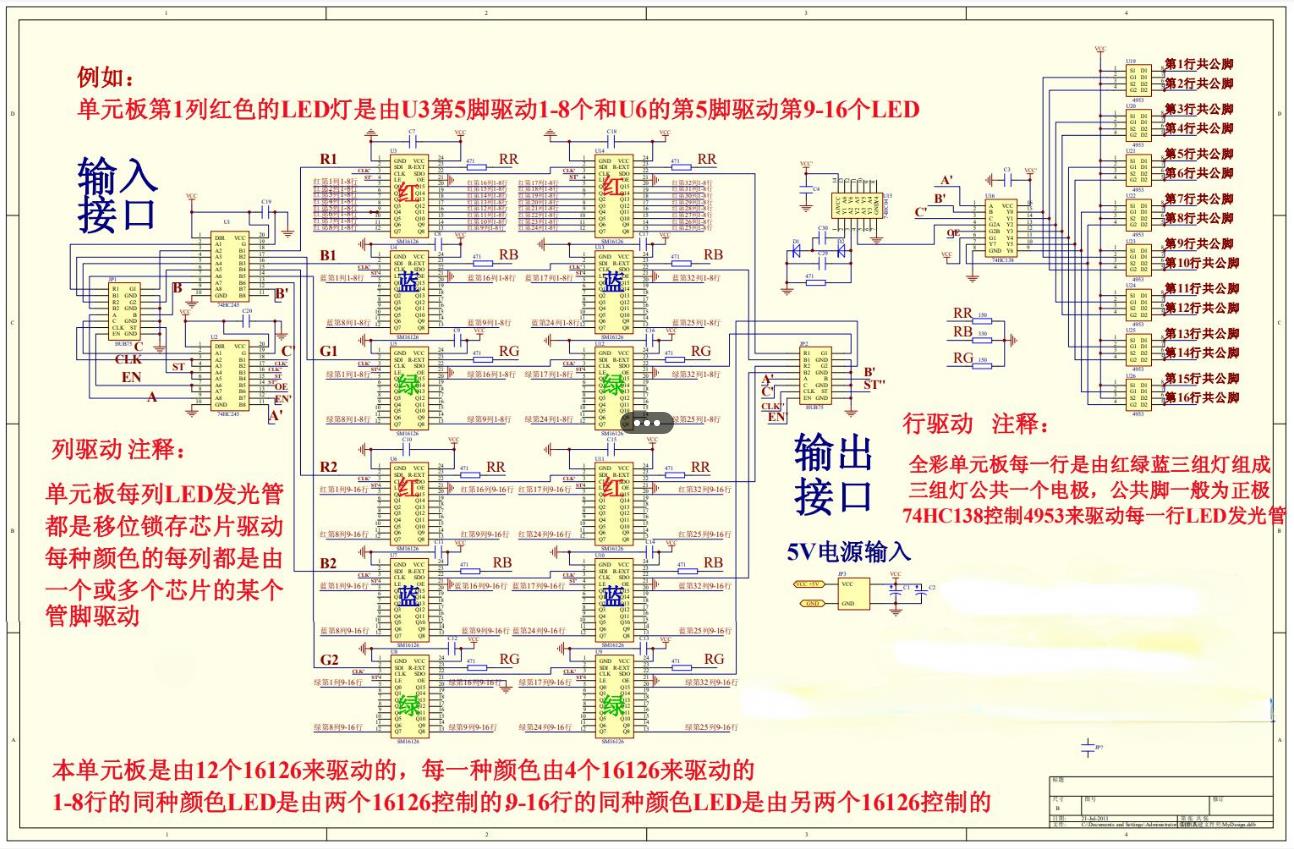

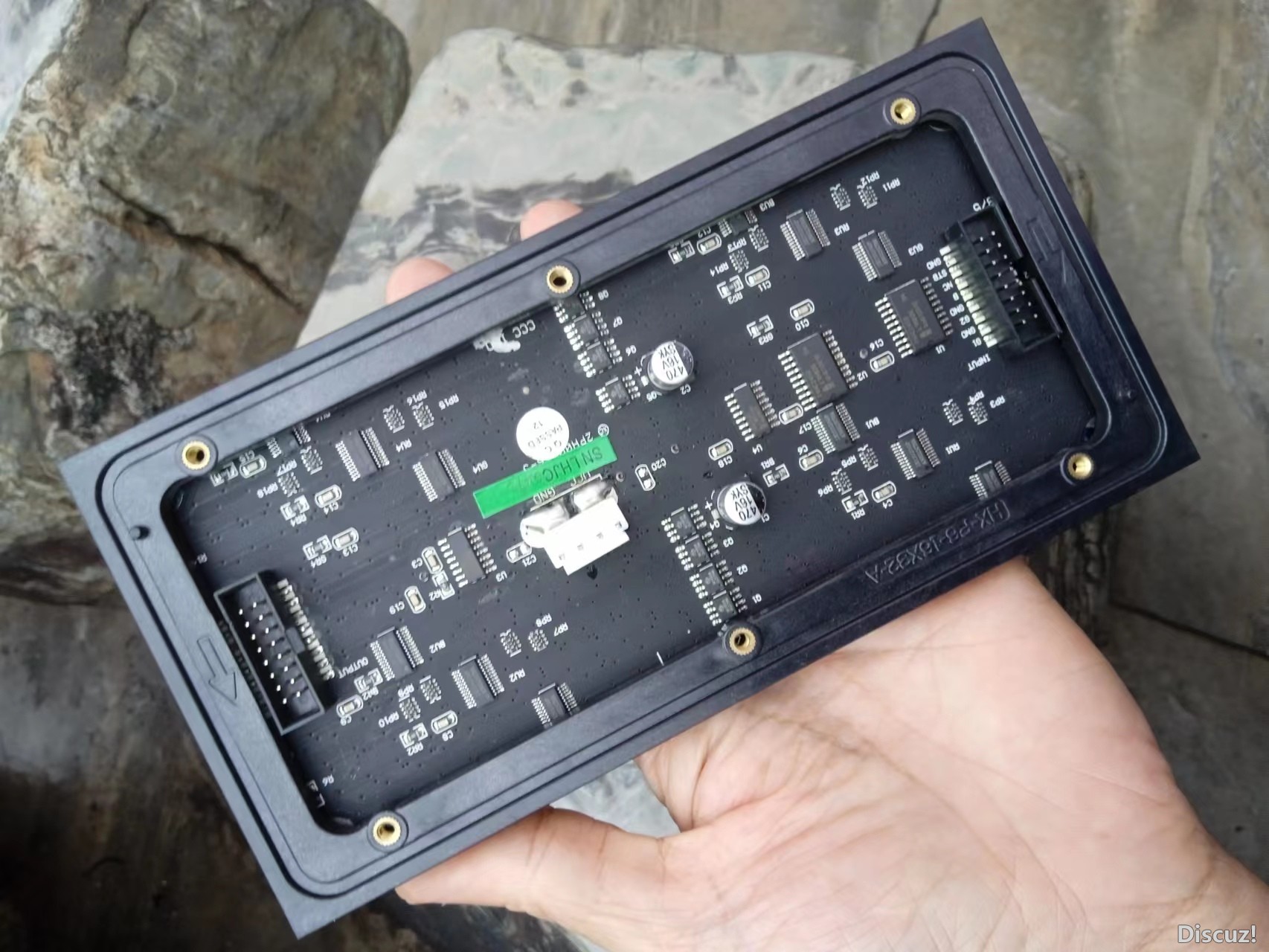

单元板电原理图

在这里插入图片描述

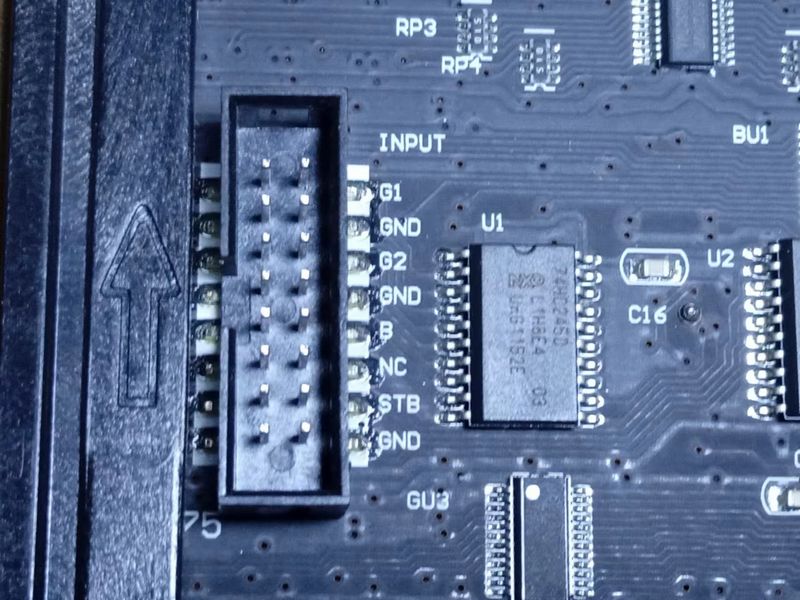

HUB75接口
是一种广泛应用于LED显示屏的并行通信接口，主要用于驱动大尺寸、高密度的LED点阵屏（如室内外广告屏、舞台背景屏等）。

  1. 物理接口特性
    • 引脚数量：16针（常见排列为双排8×2）。
    • 信号类型：数字信号（TTL电平）。
    • 主要功能：传输RGB颜色数据、控制信号和行选信号。

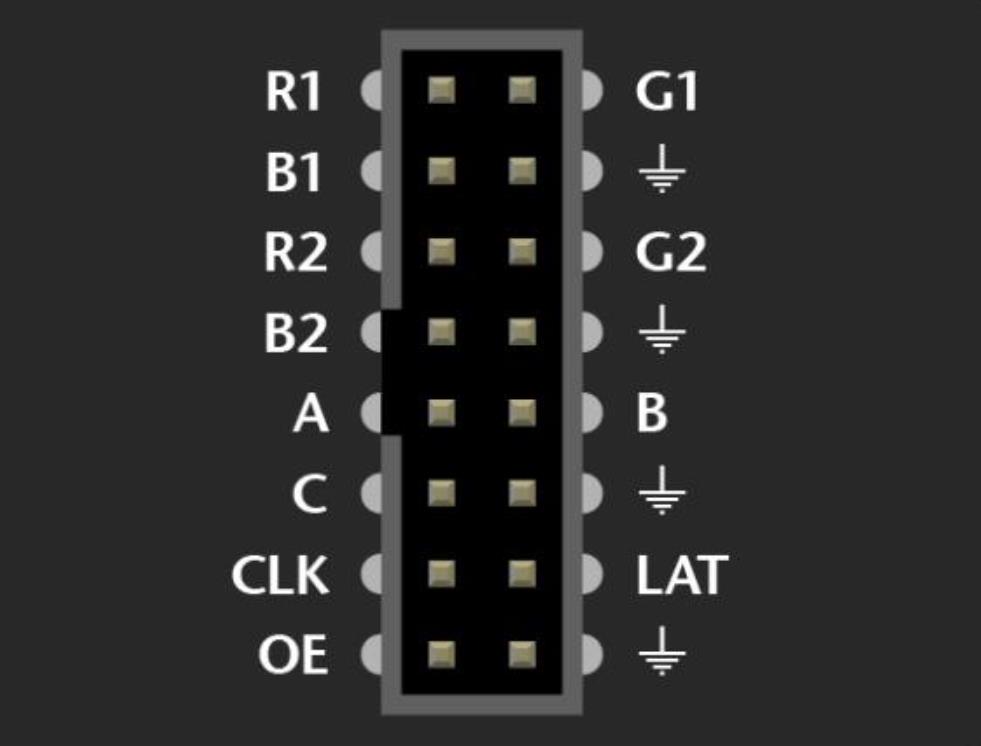

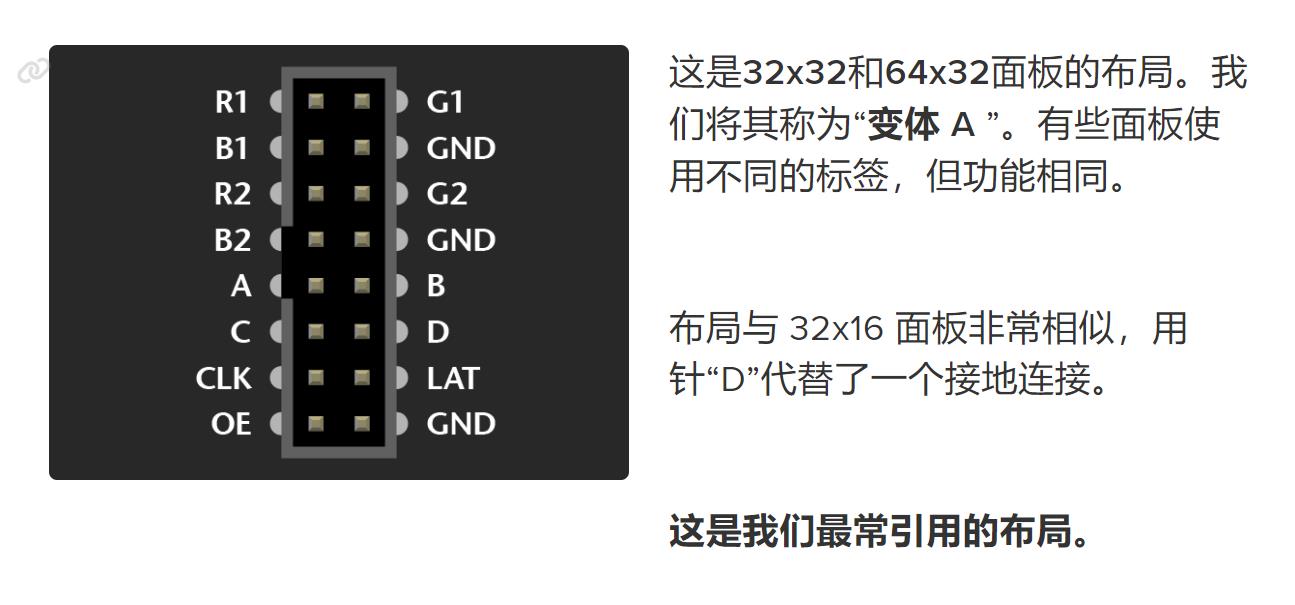

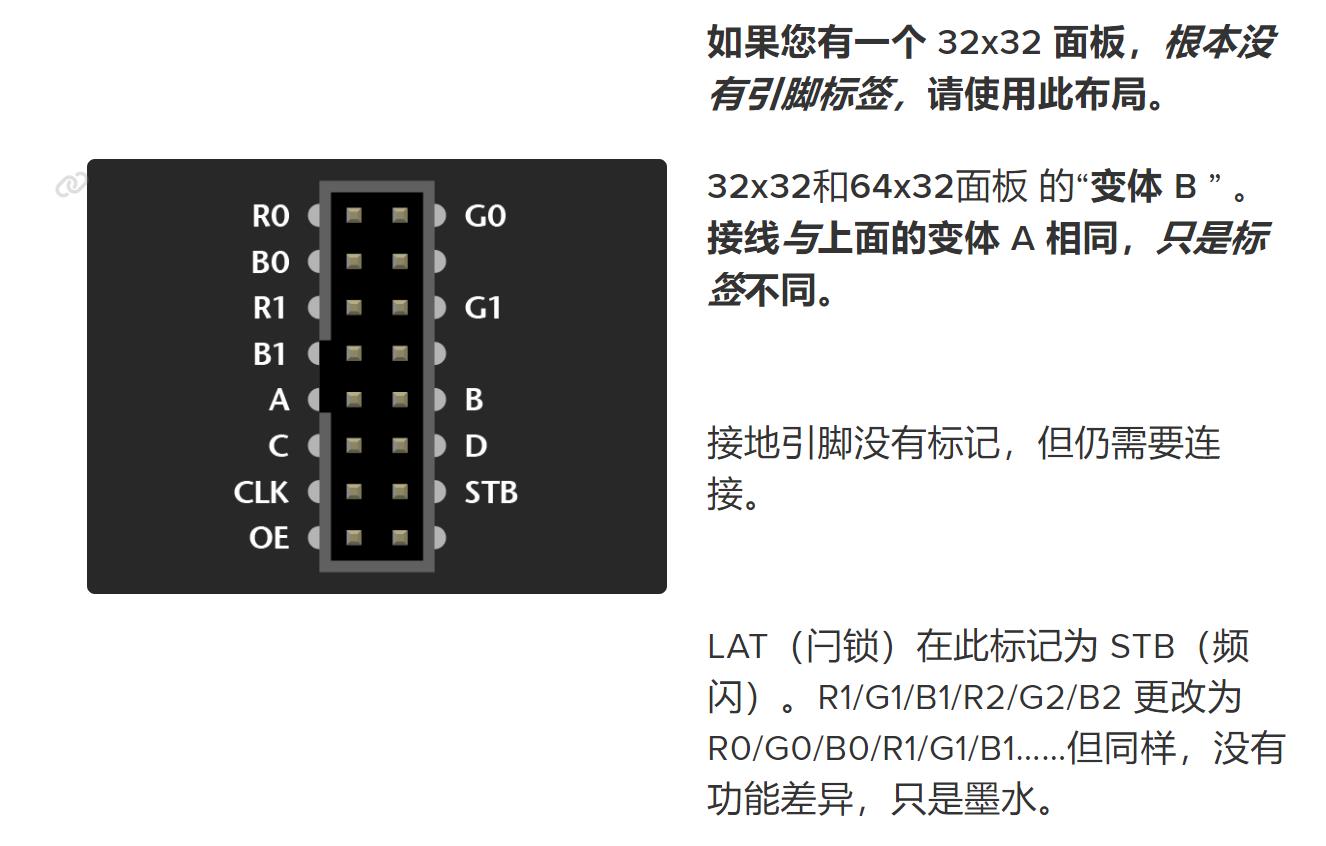

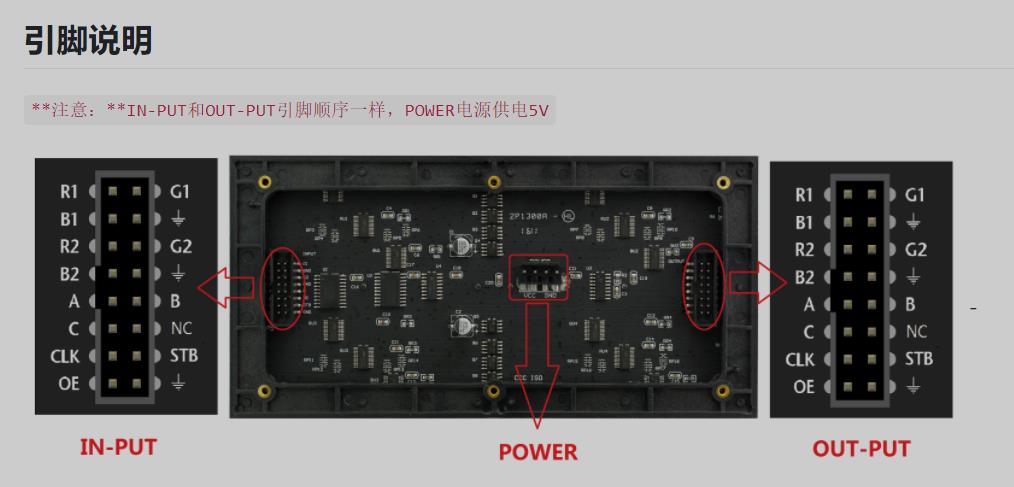

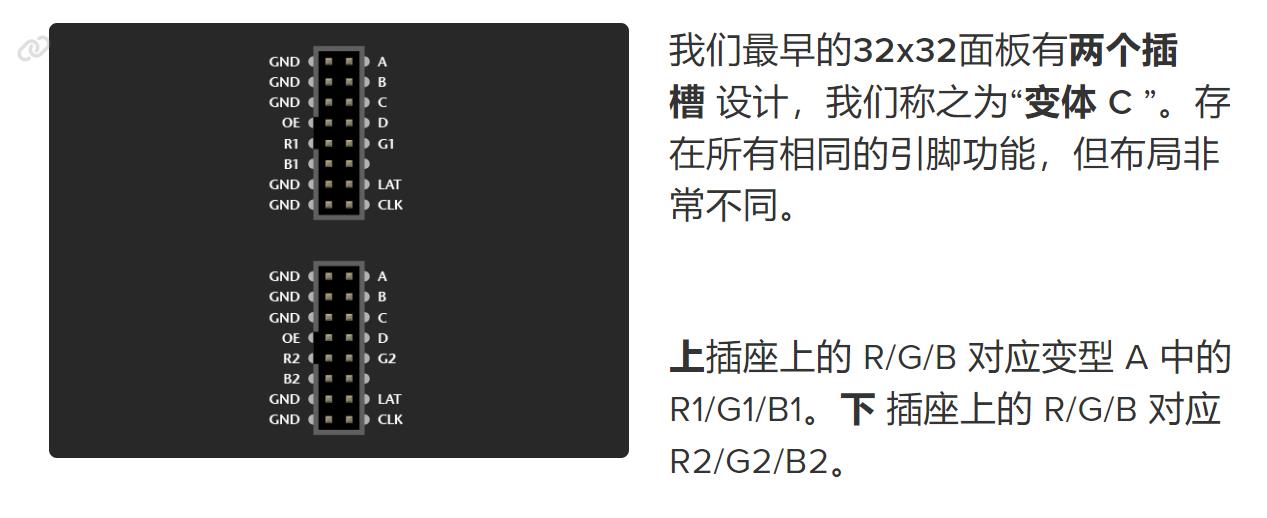

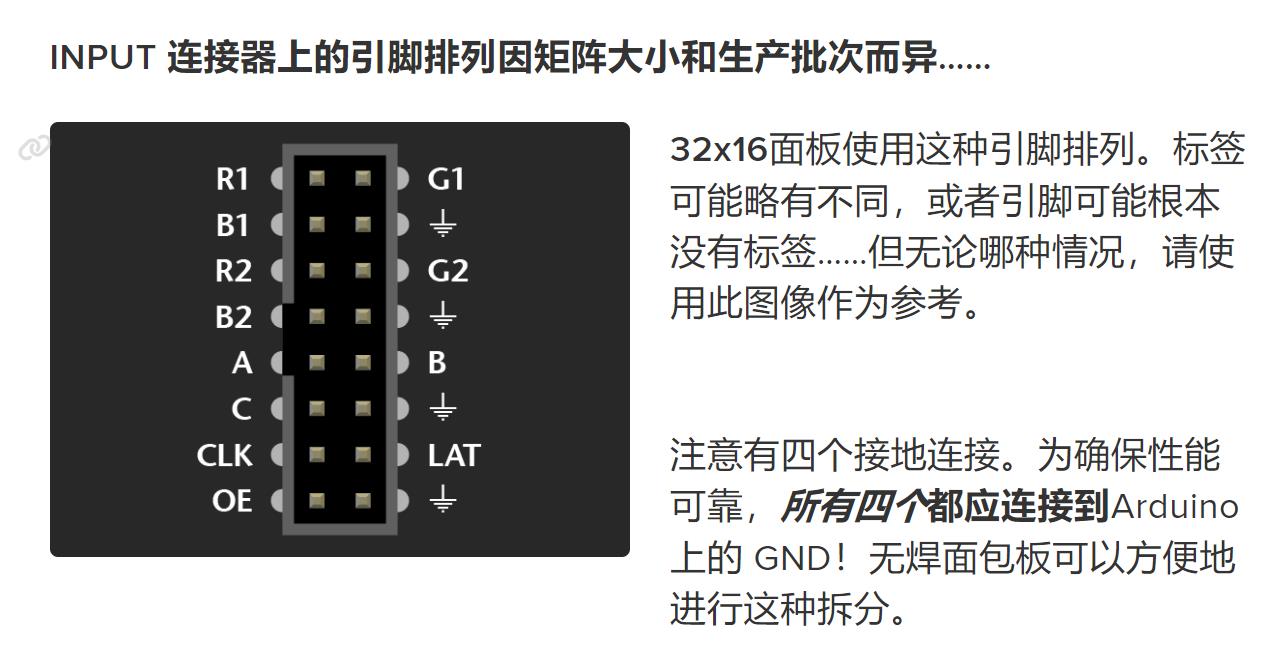

  2. 引脚定义
    以下是典型HUB75接口的引脚功能（不同厂商可能存在差异）

在这里插入图片描述

在这里插入图片描述

  1. 工作原理
    • 逐行扫描：通过行选信号（A/B/C/D/E）逐行选中LED屏的某一行，随后通过RGB通道发送该行的颜色数据。
    • 数据移位：CLK时钟信号将RGB数据按位移入移位寄存器，LAT信号锁存数据后更新显示。
    • 多路复用：通过分时复用技术，快速切换行选信号，利用人眼视觉暂留效应形成完整图像。
    • 亮度控制：OE信号可通过PWM（脉宽调制）调节LED的亮度。

  2. 应用场景
    • LED显示屏：全彩或双色LED矩阵屏（如64x32、128x64像素等）。
    • 级联扩展：支持多块屏幕级联，形成更大尺寸的显示区域。
    • 高刷新率：适用于需要动态显示的场景（如视频播放、实时信息展示）。

  3. 硬件连接
    • 驱动芯片：通常配合移位寄存器（如74HC595）或专用LED驱动IC（如TLC5940）。
    • 控制器：需使用FPGA、专用LED控制器或微控制器（如ESP32、Raspberry Pi）生成控制信号。
    • 电源要求：LED屏功耗较高，需独立大电流电源（5V或更高，具体取决于屏幕规格）。

  4. 注意事项
    • 信号干扰：长距离传输需使用屏蔽线或差分信号，避免数据错误。
    • 时序精度：CLK、LAT、OE信号的时序必须严格符合规格，否则可能导致显示错乱。
    • 电源隔离：逻辑信号与LED电源需分开供电，防止电流波动影响控制电路。
    • 散热设计：大功率LED屏需配备散热装置。

  5. 常见变种
    • HUB75E：支持更高行数的扩展版本（如1/32扫描屏）。
    • HUB12/HUB08：简化版接口，适用于低分辨率屏幕。

  6. 开发资源
    • 库支持：Arduino库（如Adafruit_GFX、FastLED）、Python库（如rpi-rgb-led-matrix）。
    • 工具：LED屏幕配置工具（如LEDStudio），用于生成图像和动画数据。

HUB75接口凭借其高效的并行数据传输能力，成为中大型LED屏的主流选择。实际应用中需结合具体屏幕规格设计电路和代码，确保稳定显示。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

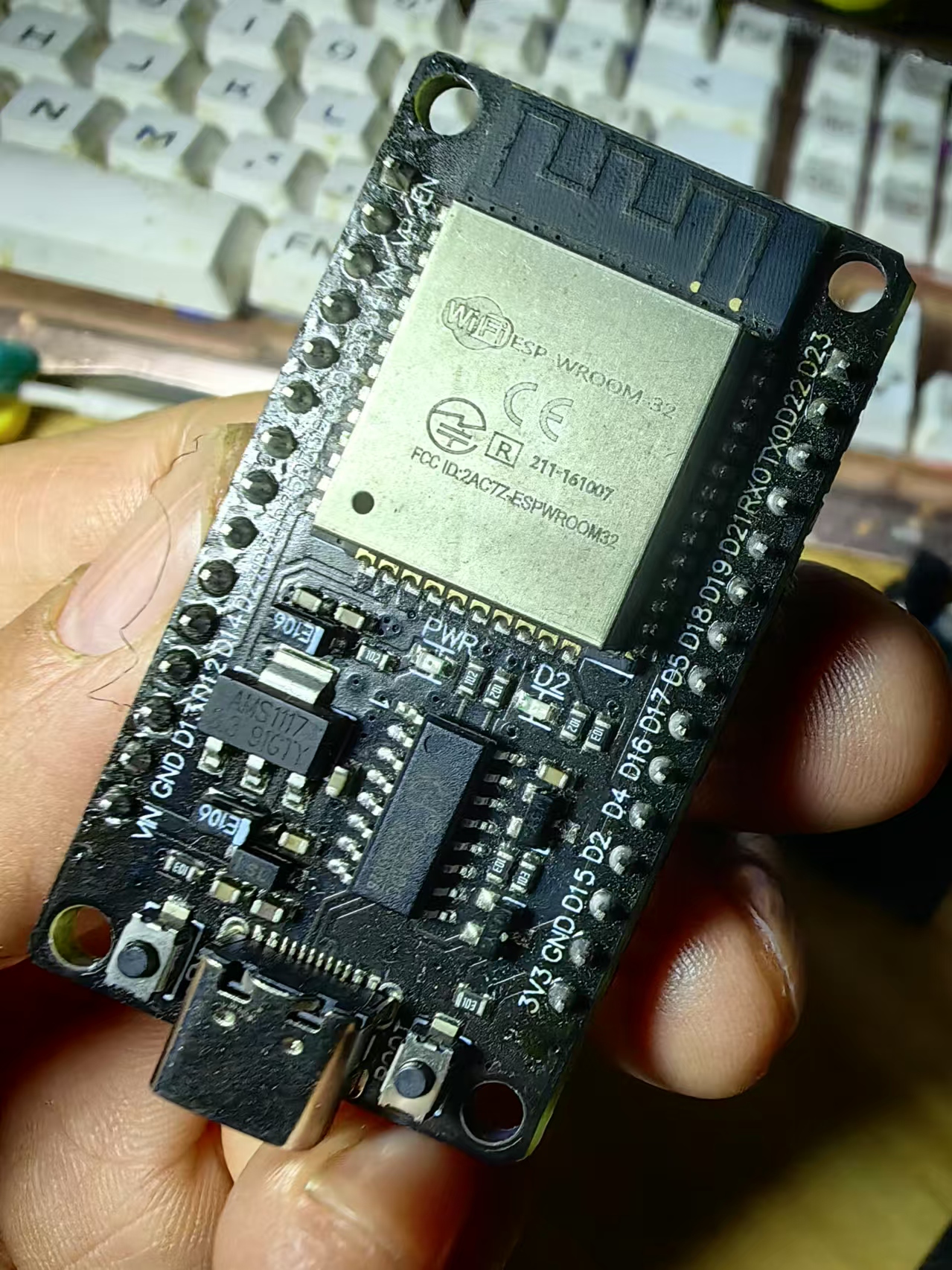

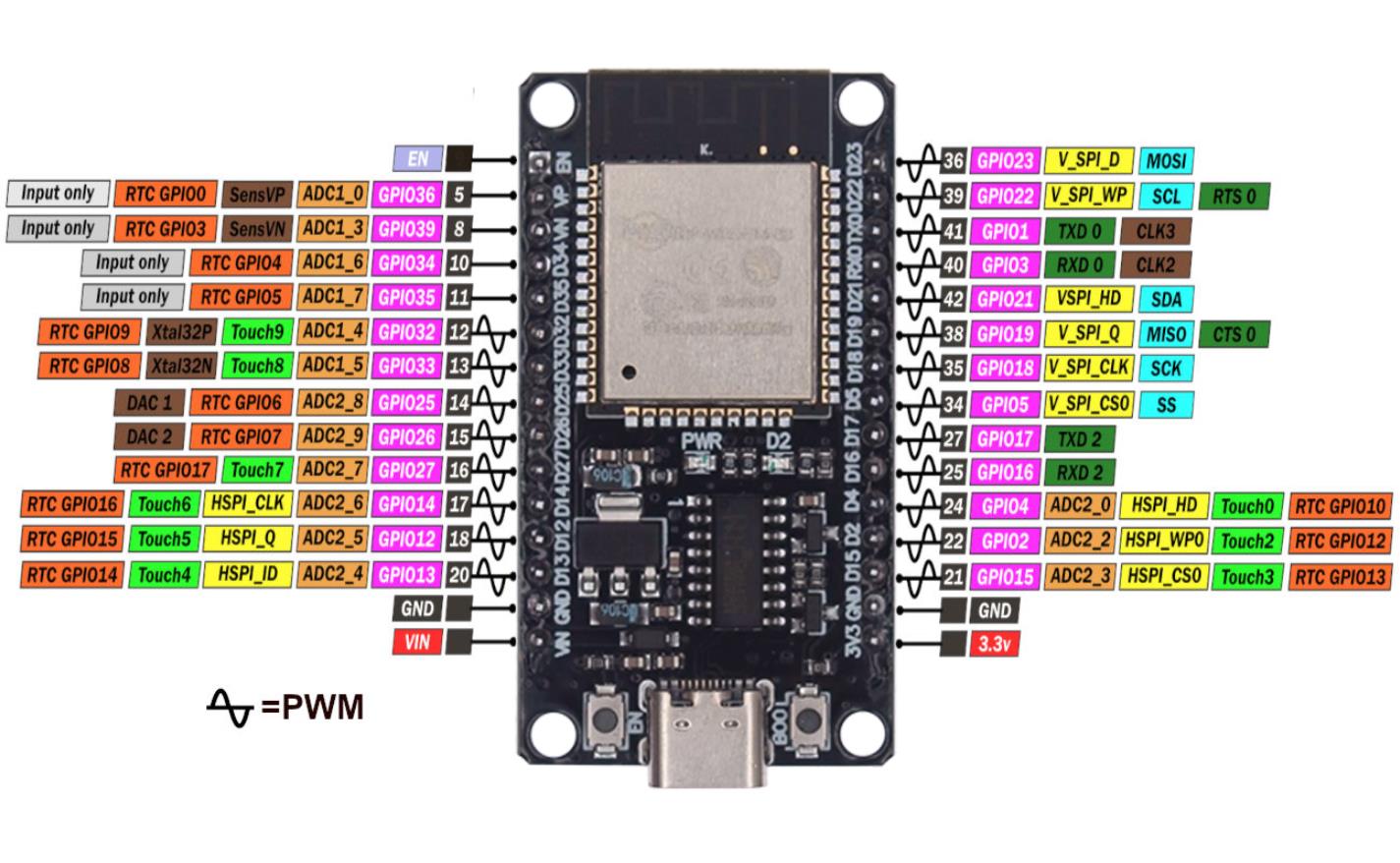

驱动板使用ESP32

在这里插入图片描述
在这里插入图片描述

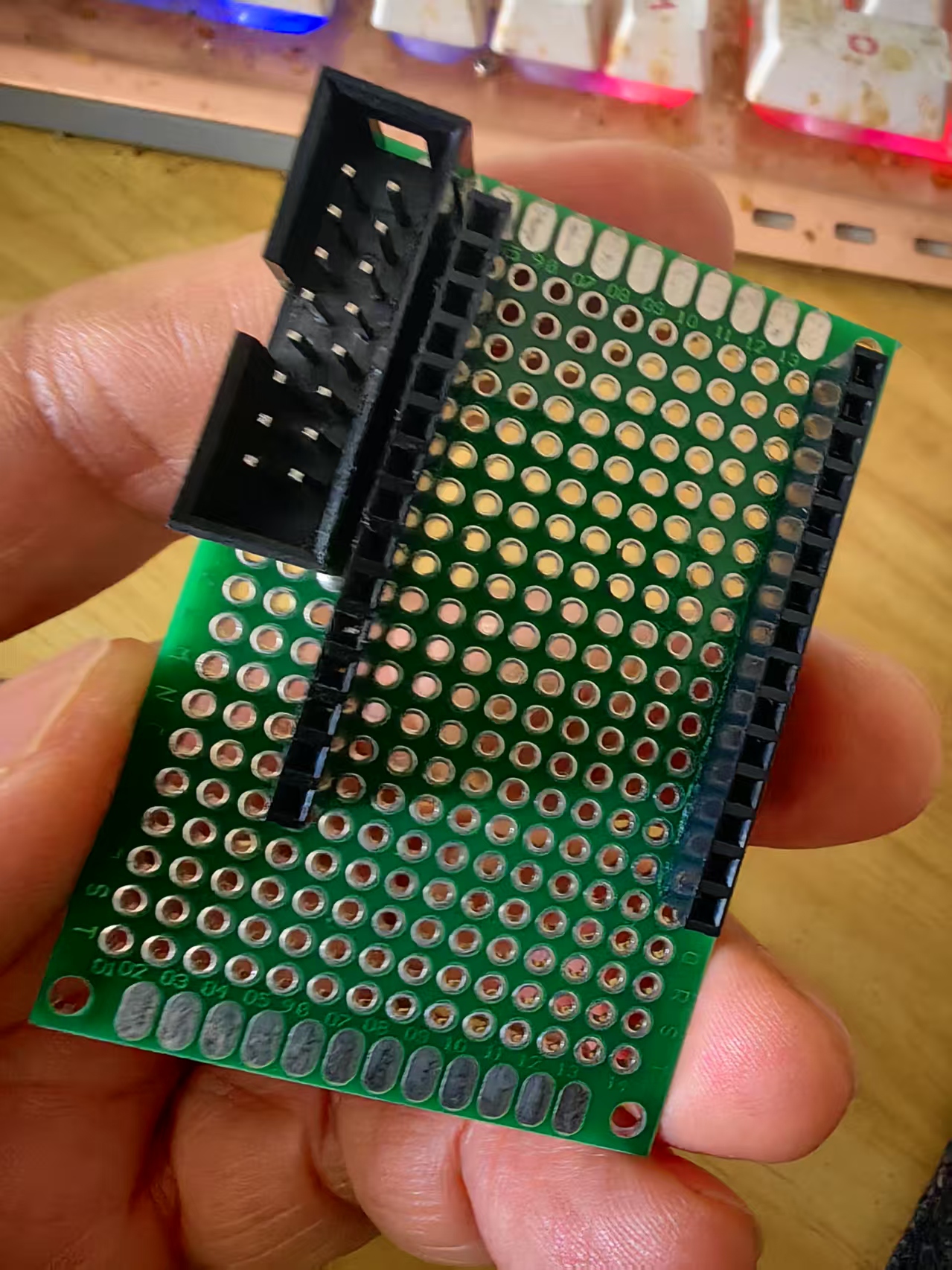

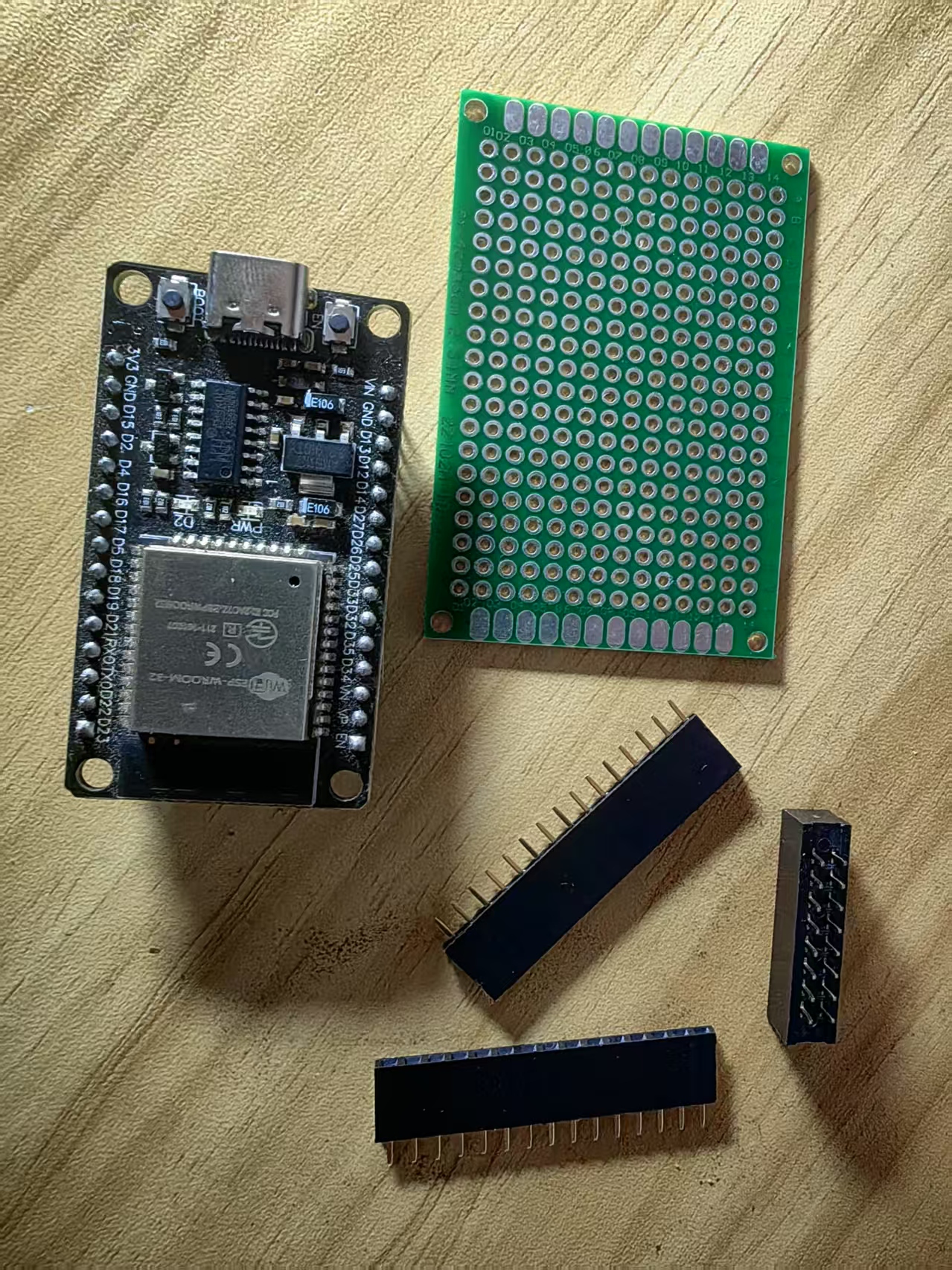

自己制作一个简易扩展板

在这里插入图片描述
在这里插入图片描述

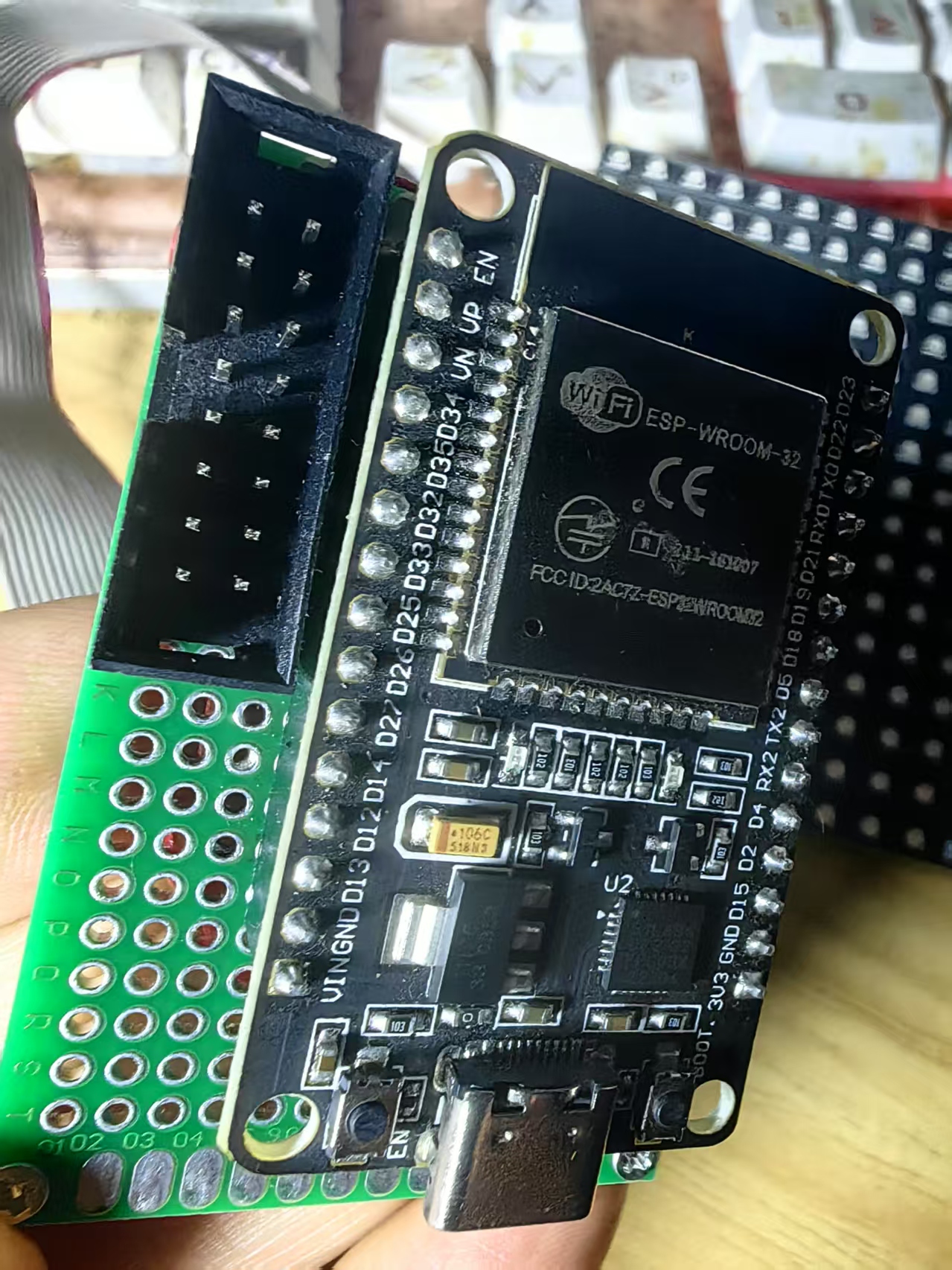

忙乎大半天，终于整好了

在这里插入图片描述

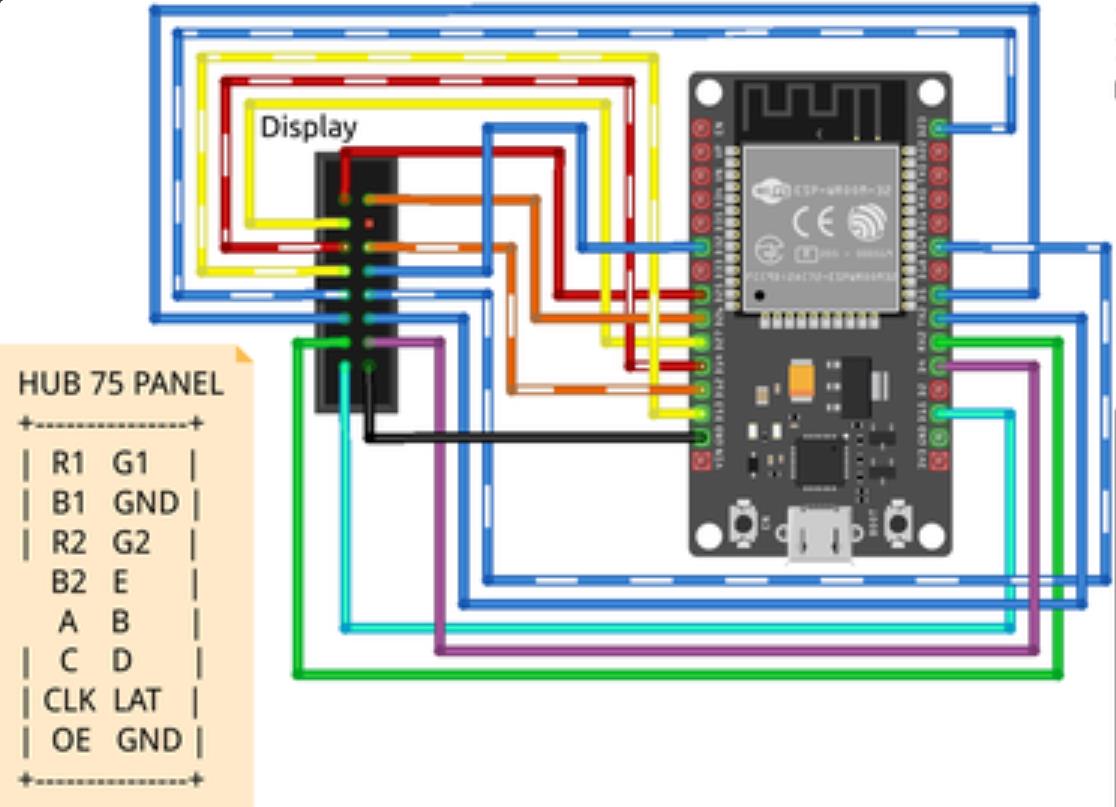

引脚接线设置，主要参考这个

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

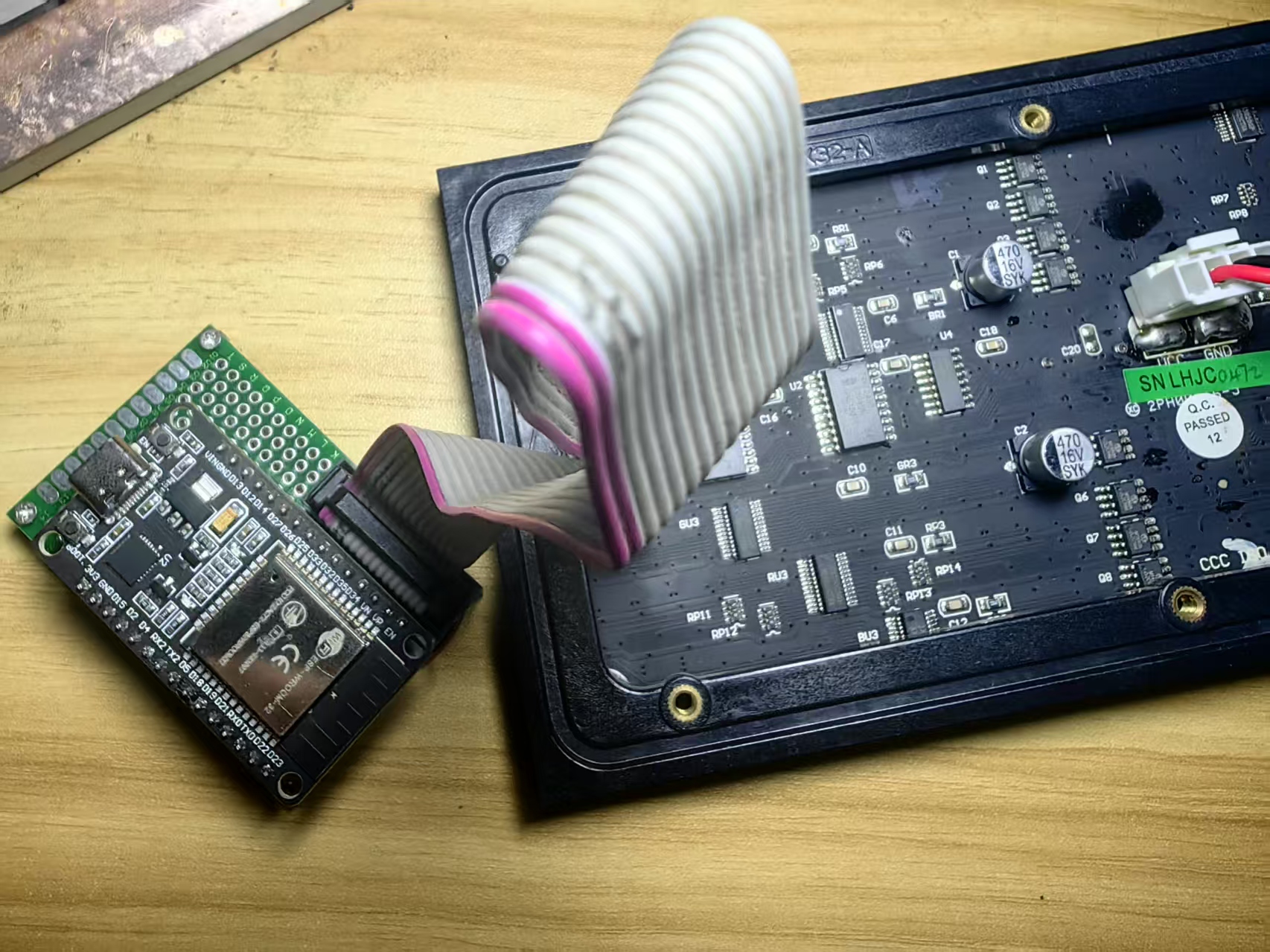

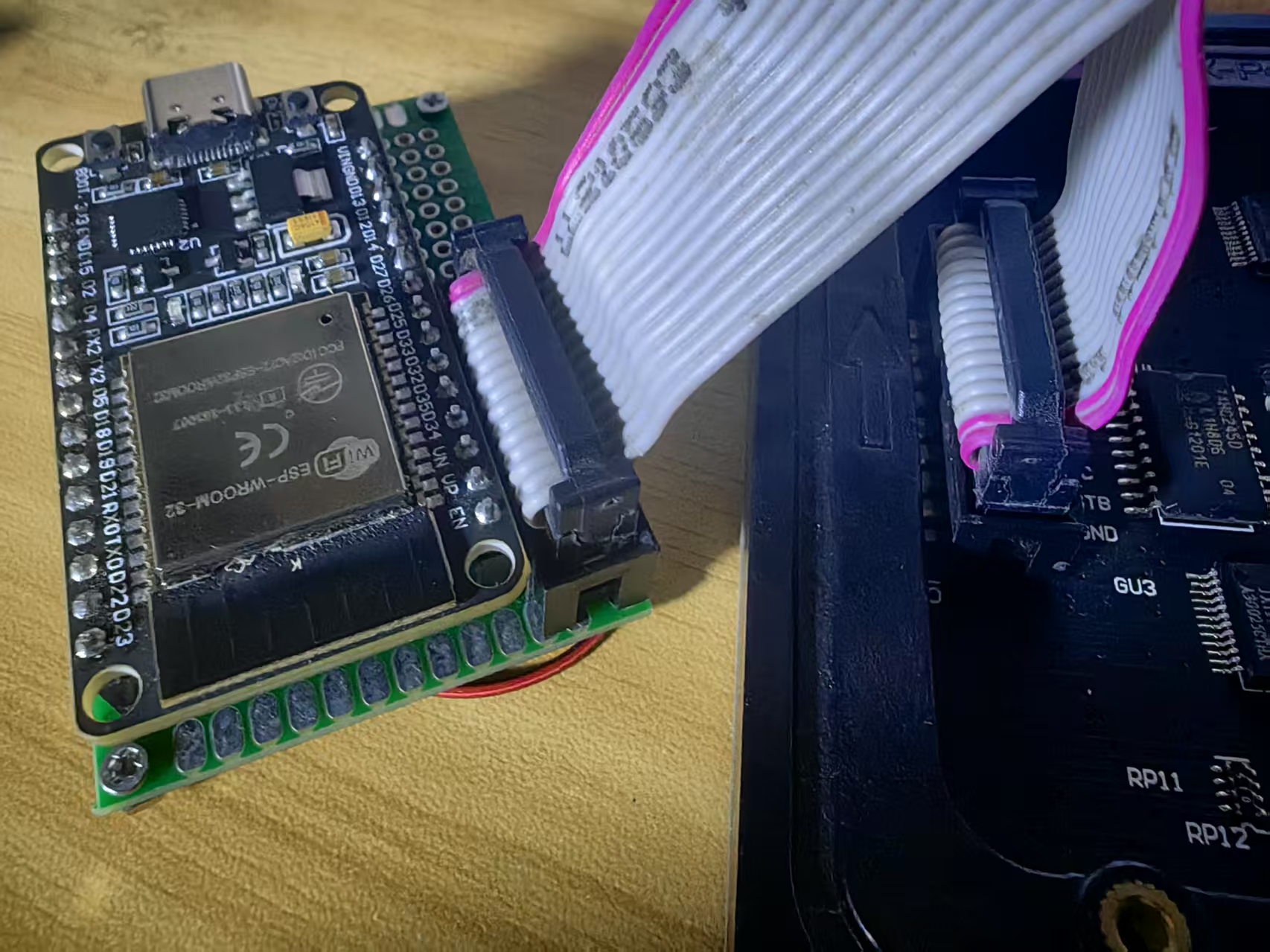

使用P16排线连接扩展板与P6全彩16X32单元板

在这里插入图片描述
在这里插入图片描述

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百二十：P6全彩LED模组 16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）
项目一：P6全彩16X32单元板点亮几个灯

实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百二十：P6全彩LED模组 16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）
  项目一：P6全彩16X32单元板点亮几个灯
*/

#include <ESP32-HUB75-MatrixPanel-I2S-DMA.h>
#include <Adafruit_GFX.h>

// 创建配置（32x16，一块面板）
HUB75_I2S_CFG mxconfig(32, 16, 1);

// 使用你指定的引脚配置
void setupPins() {
  mxconfig.gpio.r1 = 25;  // 红色通道引脚
  mxconfig.gpio.g1 = 26;  // 绿色通道引脚
  mxconfig.gpio.b1 = 27;  // 蓝色通道引脚

  mxconfig.gpio.a  = 23;  // 地址 A 引脚
  mxconfig.gpio.b  = 19;  // 地址 B 引脚
  mxconfig.gpio.c  = 5;   // 地址 C 引脚
  mxconfig.gpio.d  = 17;  // 地址 D 引脚

  mxconfig.gpio.lat = 4;  // latch 引脚
  mxconfig.gpio.oe  = 15; // 输出使能引脚

  // 注意：clk 默认为 GPIO 16，如你用其它引脚，请加上
  // mxconfig.gpio.clk = ...;
}

// 创建矩阵对象
MatrixPanel_I2S_DMA matrix(mxconfig);

void setup() {
  setupPins();              // 设置引脚
  matrix.begin();           // 初始化矩阵屏幕
  matrix.setBrightness8(64); // 设置亮度，范围 0~255

  matrix.fillScreen(matrix.color565(0, 0, 0)); // 清屏，填充黑色

  // 显示测试点（红、绿、蓝）
  matrix.drawPixel(0, 0, matrix.color565(255, 0, 0)); // 红色
  matrix.drawPixel(1, 0, matrix.color565(0, 255, 0)); // 绿色
  matrix.drawPixel(2, 0, matrix.color565(0, 0, 255)); // 蓝色
}

void loop() {
  // 主循环为空，保持显示内容
}

代码解读

  1. 引入所需库
    #include <ESP32-HUB75-MatrixPanel-I2S-DMA.h>
    #include <Adafruit_GFX.h>

ESP32-HUB75-MatrixPanel-I2S-DMA.h：这是一个用于驱动 HUB75 接口的 LED 矩阵屏的库，专为 ESP32 设计，利用 I2S 接口和 DMA 技术实现高效的图像刷新。
Adafruit_GFX.h：这是 Adafruit 提供的图形库，提供了绘制图形和文本的基本功能，ESP32-HUB75-MatrixPanel-I2S-DMA 库兼容此库，使得在 LED 矩阵上绘制图形变得更加方便。​

  1. 创建显示配置对象

HUB75_I2S_CFG mxconfig(32, 16, 1);
HUB75_I2S_CFG：这是一个结构体，用于配置 LED 矩阵的参数。

(32, 16, 1)：这三个参数分别表示矩阵的宽度（32 个像素）、高度（16 个像素）和级联的面板数量（1 块）。​

  1. 设置引脚配置函数

void setupPins() {
mxconfig.gpio.r1 = 25;
mxconfig.gpio.g1 = 26;
mxconfig.gpio.b1 = 27;

mxconfig.gpio.a = 23;
mxconfig.gpio.b = 19;
mxconfig.gpio.c = 5;
mxconfig.gpio.d = 17;

mxconfig.gpio.lat = 4;
mxconfig.gpio.oe = 15;
}
此函数用于配置 ESP32 与 LED 矩阵之间的连接引脚。

r1、g1、b1 分别对应红、绿、蓝色通道的引脚。

a、b、c、d 是矩阵的地址引脚，用于选择显示的行。

lat 和 oe 分别是锁存器和输出使能引脚，控制数据的锁存和显示。

这些引脚的配置需要根据实际硬件连接进行调整。​

  1. 创建矩阵对象

MatrixPanel_I2S_DMA matrix(mxconfig);
MatrixPanel_I2S_DMA：这是一个类，用于控制 LED 矩阵的显示。

mxconfig：传入之前配置的矩阵参数。

通过此对象，可以调用各种方法来控制矩阵的显示内容。​

  1. 初始化设置

void setup() {
setupPins(); // 设置引脚
matrix.begin(); // 初始化矩阵屏幕
matrix.setBrightness8(64); // 设置亮度，范围 0~255

matrix.fillScreen(matrix.color565(0, 0, 0)); // 清屏，填充黑色

// 显示测试点（红、绿、蓝）
matrix.drawPixel(0, 0, matrix.color565(255, 0, 0)); // 红色
matrix.drawPixel(1, 0, matrix.color565(0, 255, 0)); // 绿色
matrix.drawPixel(2, 0, matrix.color565(0, 0, 255)); // 蓝色
}
setupPins()：调用之前定义的函数，设置引脚。

matrix.begin()：初始化矩阵屏幕，准备开始显示内容。

matrix.setBrightness8(64)：设置矩阵的亮度，范围是 0（最暗）到 255（最亮）。

matrix.fillScreen(matrix.color565(0, 0, 0))：清空屏幕，填充黑色。

matrix.drawPixel(x, y, color)：在指定位置绘制一个像素，color565(r, g, b) 用于将 RGB 值转换为 16 位颜色值。​

  1. 主循环函数

void loop() {
// 主循环为空，保持显示内容
}
此函数为空，表示程序只在 setup() 中进行初始化和显示设置，之后不再进行其他操作。​

总结
这段代码的主要功能是：​
配置 ESP32 与 HUB75 接口的 LED 矩阵之间的连接引脚。
初始化矩阵屏幕，并设置亮度。
清空屏幕并显示红、绿、蓝三种颜色的测试点。​

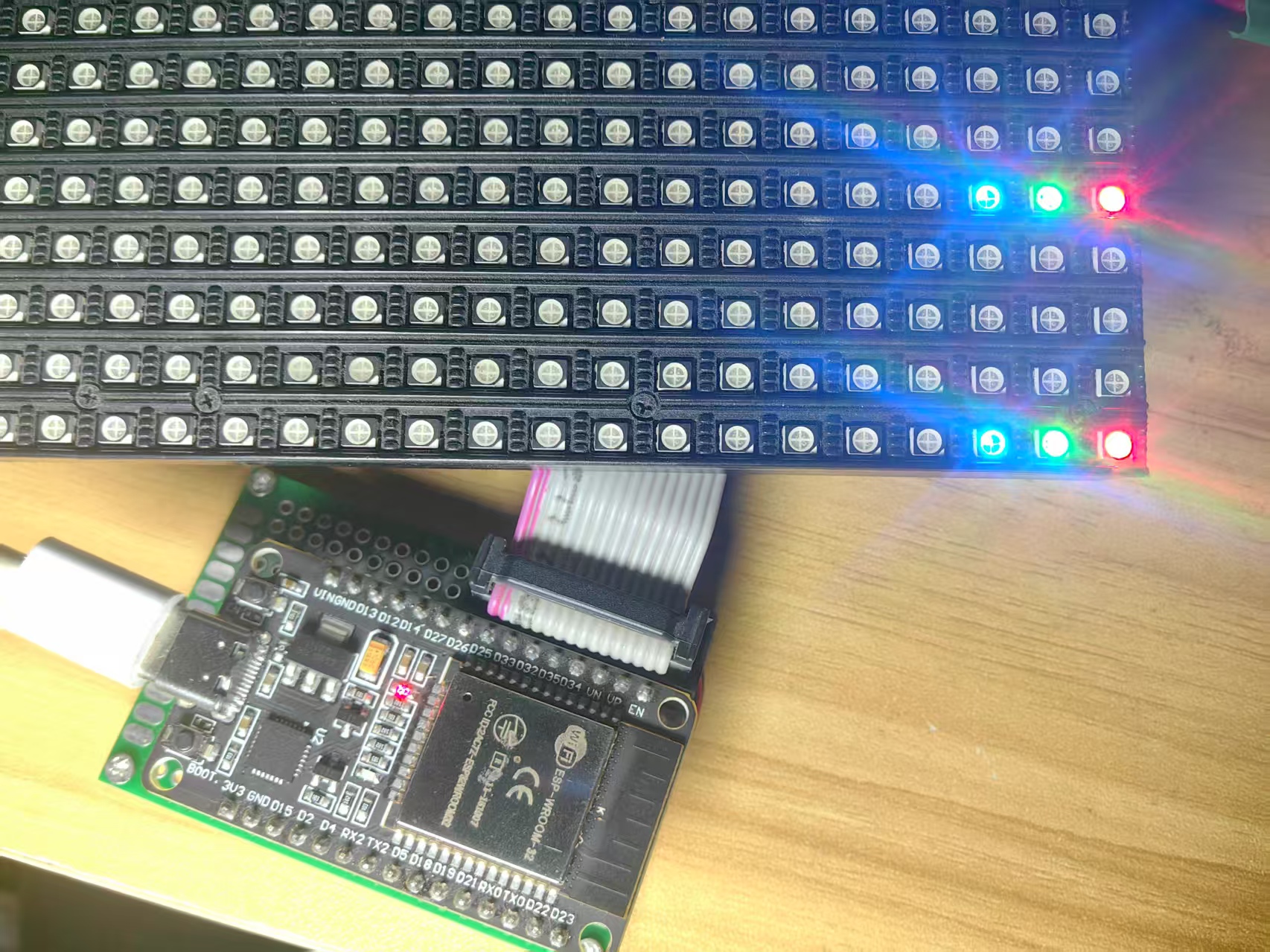

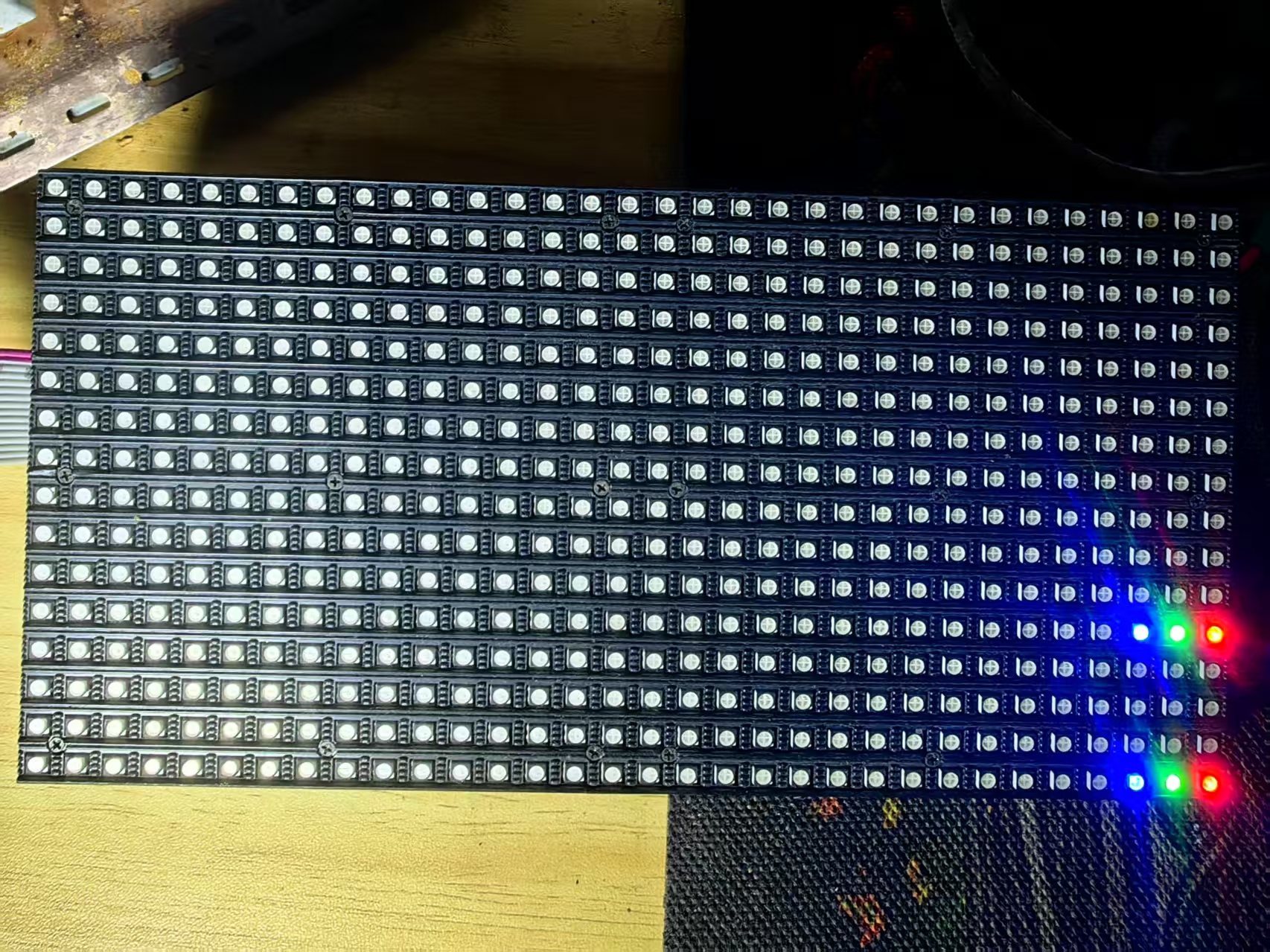

实验场景图
