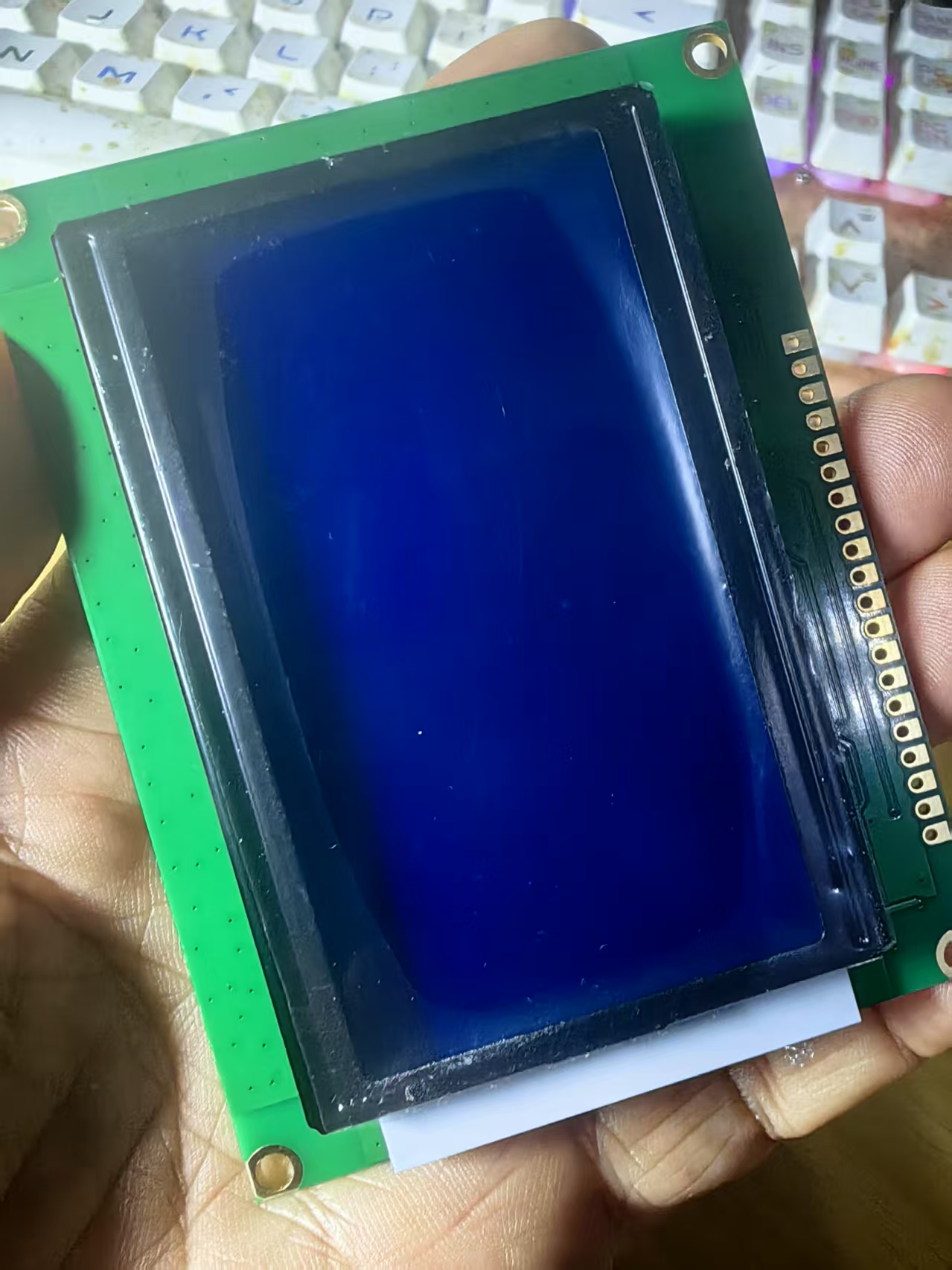

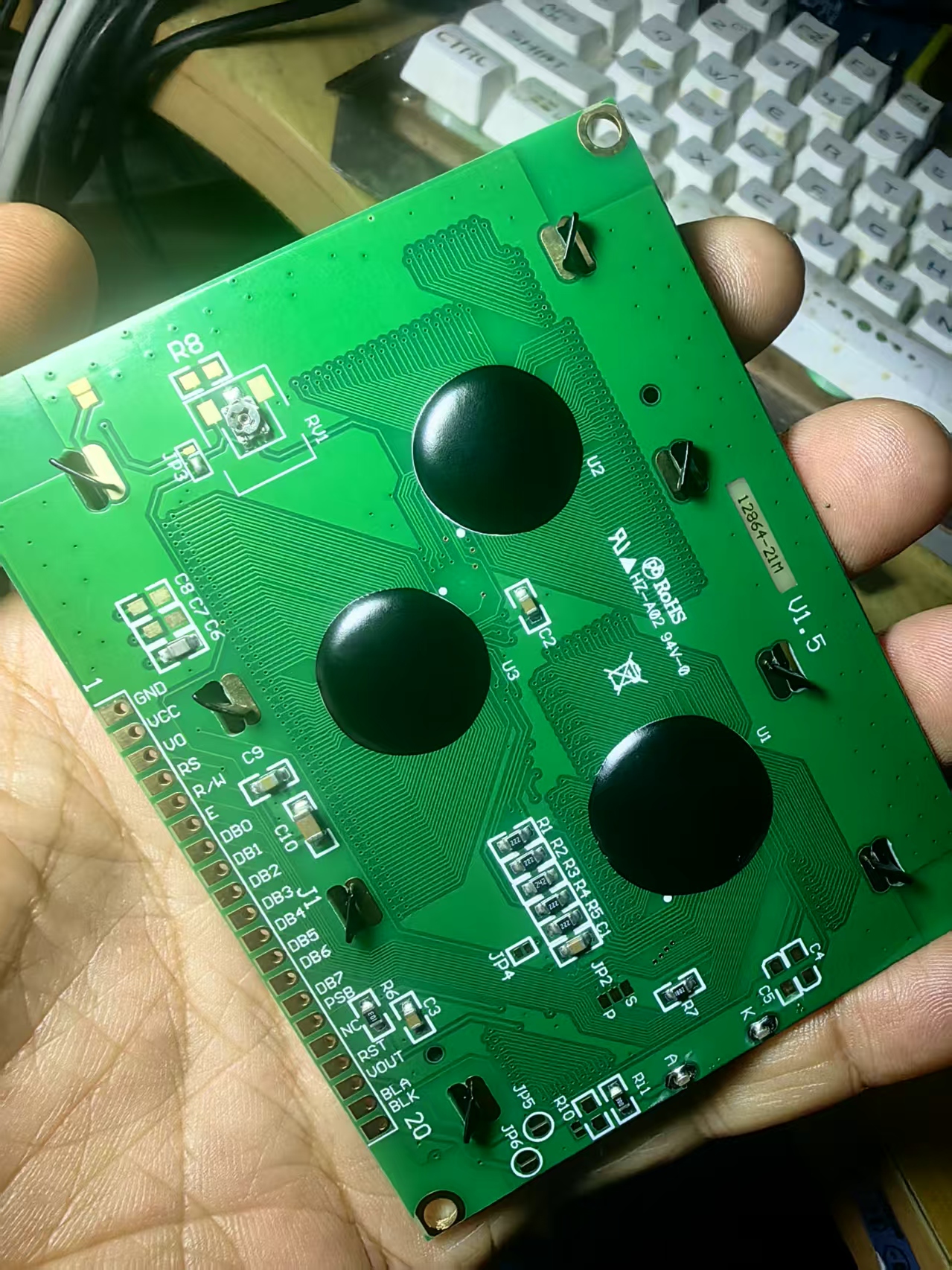

实验一百九十九:蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
显示器 12864 蓝底白字 - 3.3V
这是一个带 LED 背光的带框型 LCD 图形 128x64。ST7920 控制器型 LCD,具有简单的命令界面。该显示器利用非官方的 12864 Arduino 库和 ST7920 芯片,使其成为几乎所有 Arduino 板项目的绝佳选择。LCD 在蓝色 LED 背光背景上提供白色文本,其引脚支持并行和串行接口。它在 3.3V 下工作,并集成了对比度调整软件控制。

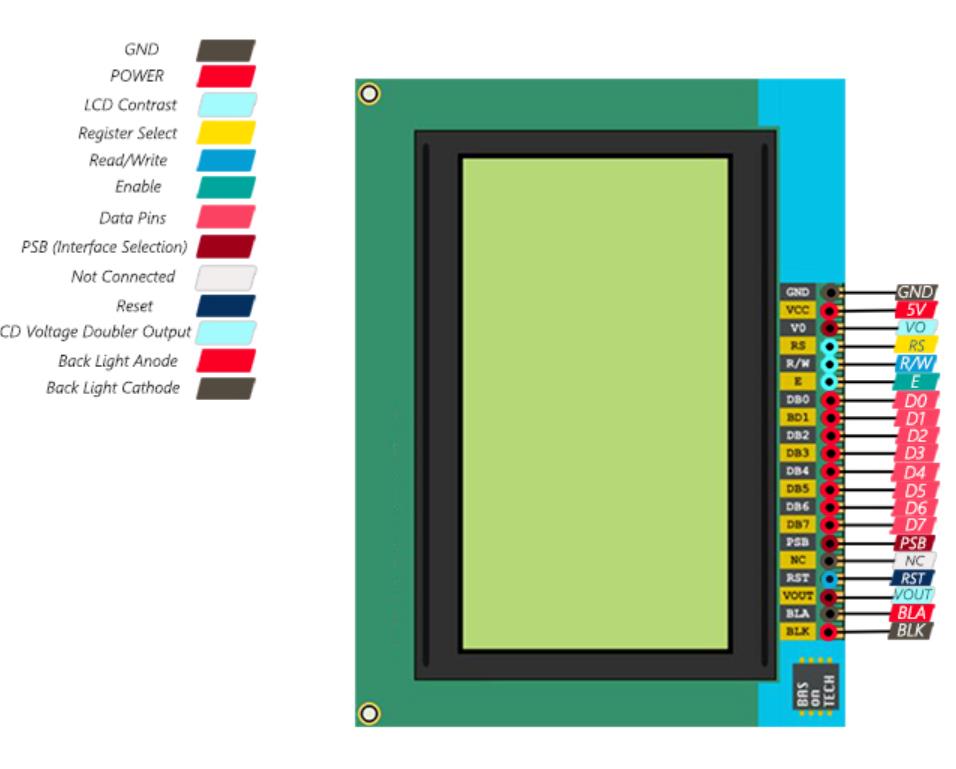

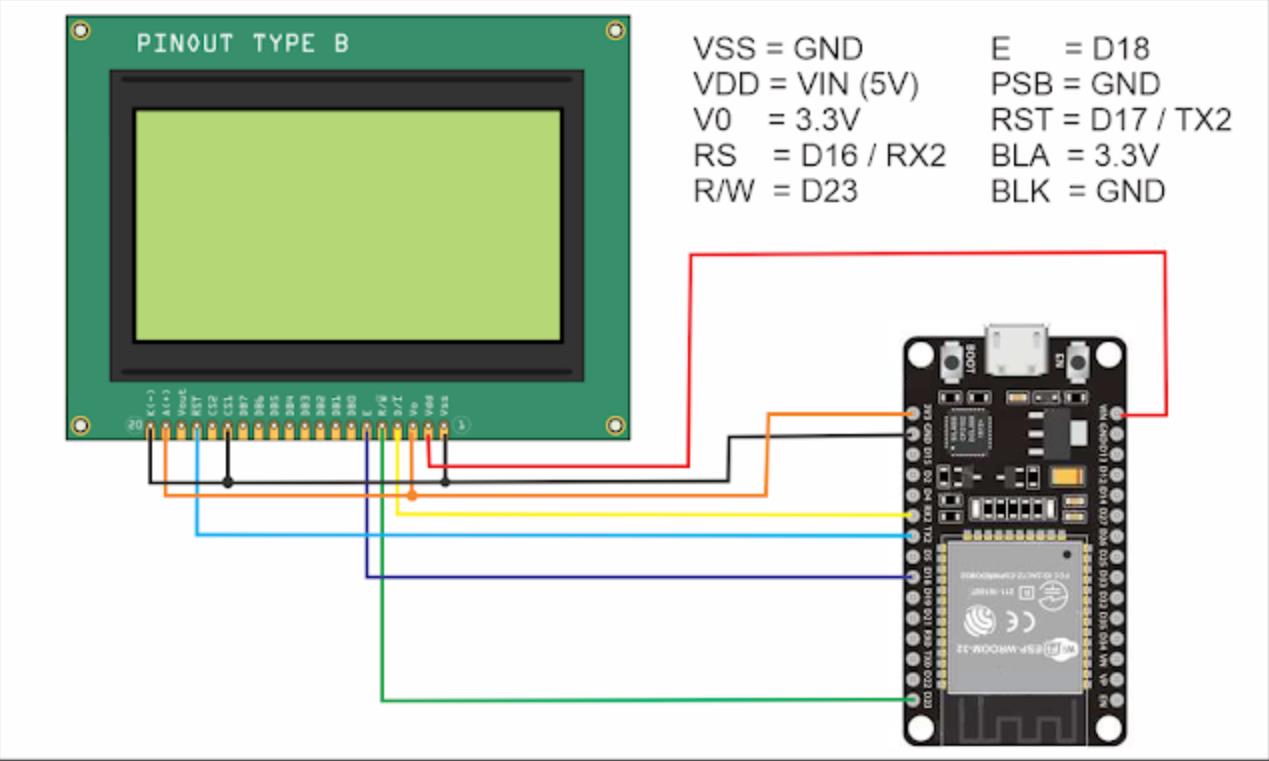

实验模块接线示意图
【Arduino】168种传感器模块系列实验(资料代码+仿真编程+图形编程)
实验一百九十九:蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
项目之一:ESP32 LCD12864屏之显示文本“Hello, ESP32!”
实验开源代码
/*
【Arduino】168种传感器模块系列实验(资料代码+仿真编程+图形编程)
实验一百九十九:蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
项目之一:ESP32 LCD12864屏之显示文本“Hello, ESP32!”
*/
#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>
// 使用软件 SPI
U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R2, /* Clock=*/ 18, /* Data=*/ 23, /* CS=*/ 16, /* Reset=*/ 17);
void setup() {
Serial.begin(115200);
Serial.println("初始化 ST7920...");
u8g2.begin();
u8g2.setPowerSave(1); // 省电模式
u8g2.setContrast(10); // 调整对比度
u8g2.setDisplayRotation(U8G2_R2); // **旋转 180 度**
Serial.println("初始化完成!");
}
void loop() {
u8g2.setFont(u8g2_font_ncenB14_tr);
u8g2.firstPage();
do {
u8g2.setCursor(0, 35);
u8g2.print("Hello, ESP32!");
} while (u8g2.nextPage());
delay(1000);
}
代码解读
这段代码让 ST7920 LCD 屏幕旋转 180 度,并正确显示 “Hello, ESP32!”。它的核心逻辑如下:
1、屏幕初始化
u8g2.begin(); → 初始化 ST7920,让其准备显示内容。
u8g2.setPowerSave(0); → 确保屏幕不进入休眠状态。
2、屏幕旋转
使用 U8G2_R2 让 ST7920 旋转 180 度。
3、文本显示
setFont(u8g2_font_ncenB14_tr); → 设置字体。
setCursor(20, 30); → 设定文字起始位置,确保显示清晰。
4、循环刷新
firstPage() + nextPage() 逐步绘制内容,避免闪烁。
delay(1000); 控制 刷新速度,每秒更新一次。
这个代码让 ESP32 控制 ST7920 屏幕,正确显示旋转文本
5、接脚参数用于 ESP32 控制 ST7920 LCD,它们的作用如下:
U8G2_R0 → 旋转角度设置,R0 代表 无旋转(默认方向)。
Clock = 18 → 时钟信号(E 引脚),用于 SPI 通讯。
Data = 23 → 数据线(RW 引脚),用于传输图像或文本数据。
CS = 16 → 片选信号(RS 引脚),用于启用 ST7920 设备。
Reset = 17 → 复位信号,用于初始化 LCD(部分 LCD 可能不需要此连接)。

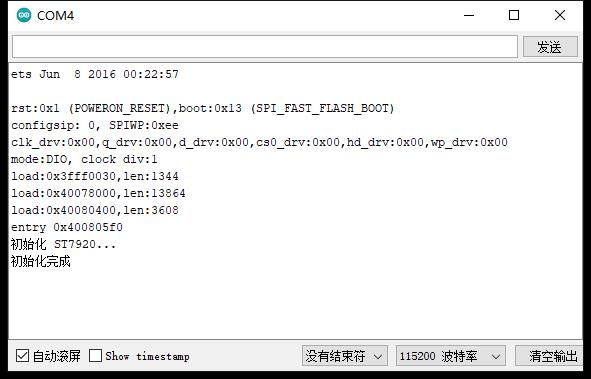

实验串口返回情况
