本文详细介绍了源型输入和漏型输入的电路差异，以及它们各自的接线方法。对于漏型输入，电流从输入端子流出，适合NPN集电极开路型晶体管输出；而源型输入则是电流流入输入端子，适用于PNP集电极开路型晶体管输出。接线方面，漏型输入需将CPU模块的[S/S]端子与[24V]端子短路，而源型输入则需将[S/S]端子与[0V]端子短路。接线时要注意电源回路的正确使用，并考虑使用旁路电阻的情况。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、源型，漏型输入电路的差别
当DC输入信号是电流从输入（X）端子流出的输入时，称为漏型输入。
连接晶体管输出型的传感器输出等时，可以使用NPN集电极开路型晶体管输
出。
当DC输入信号是电流流向输入（X）端子的输入时，称为源型输入。
连接晶体管输出型的传感器输出等时，可以使用PNP集电极开路型晶体管
输出。
在这里插入图片描述

2、漏型输入接法
6 接线
6.5 输入接线83
6
输入接线例

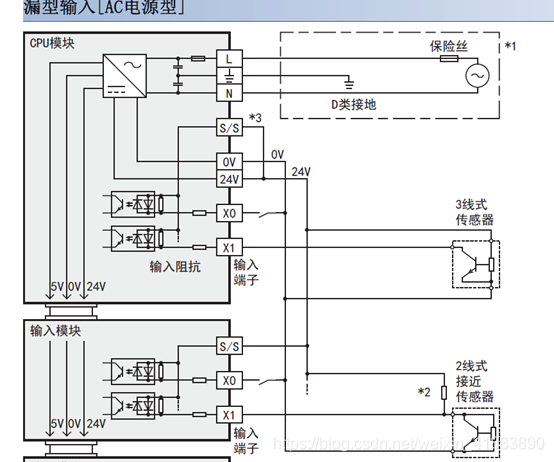

漏型输入[AC电源型]
*1 请根据“电源接线”正确使用电源回路。
*2 使用具有并联电阻的输入设备或2线式接近开关时，有时需要使用旁路电阻。
*3 采用漏型输入接线时，要将CPU模块的[S/S]端子和[24V]端子短路。
在这里插入图片描述
