富士伺服CN1接线

已于 2022-05-29 09:34:47 修改
阅读量5.6k 收藏 9
点赞数 2
分类专栏： 富士伺服 文章标签： 伺服
于 2021-03-03 12:02:07 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41883890/article/details/114306194
版权

1、外观样式

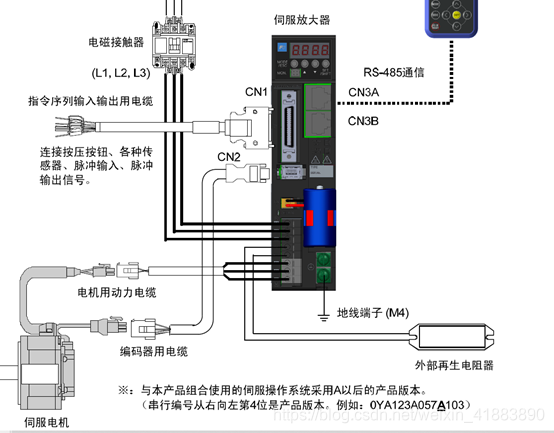

在这里插入图片描述
在这里插入图片描述

2、实际要引出的端子

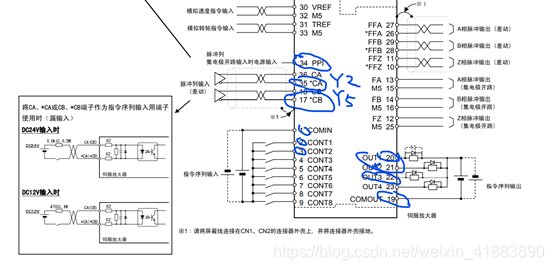

在这里插入图片描述

3、功能说明：
1：COMIN:公共端，漏型输入的话接P24
2：CONT1 伺服使能
3：CONT2伺服复位
17:*CB:PLC轴方向输出Y5
18：CB:接P24公共端
35：*CA:PLC轴脉冲输出Y2
36：CA:接P24公共端
19:COMOUT:输出公共端，接N24
20:OUT1：报警
20:OUT2：刹车
4、实际接线图

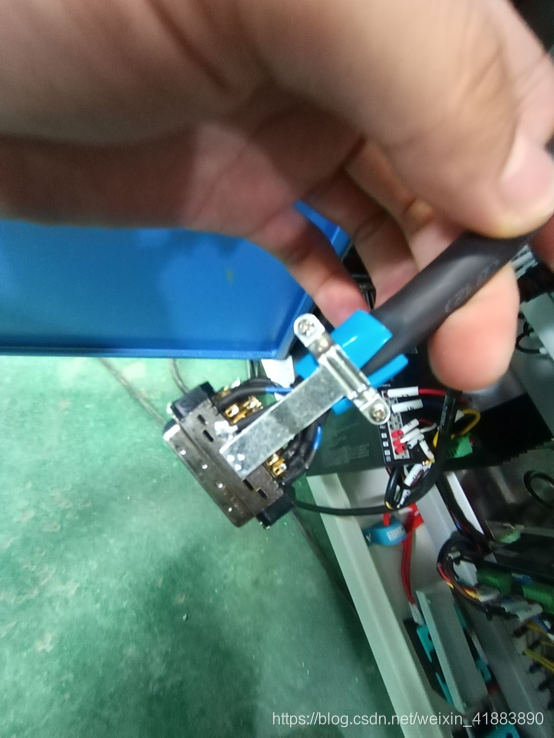

在这里插入图片描述

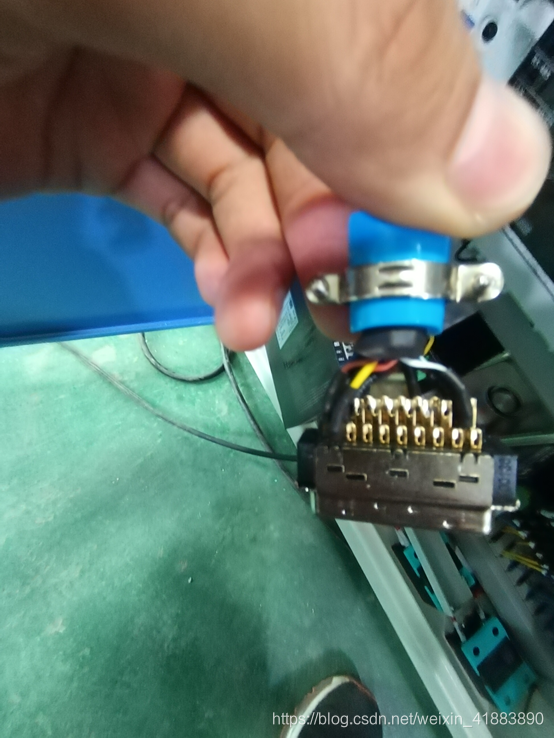

在这里插入图片描述

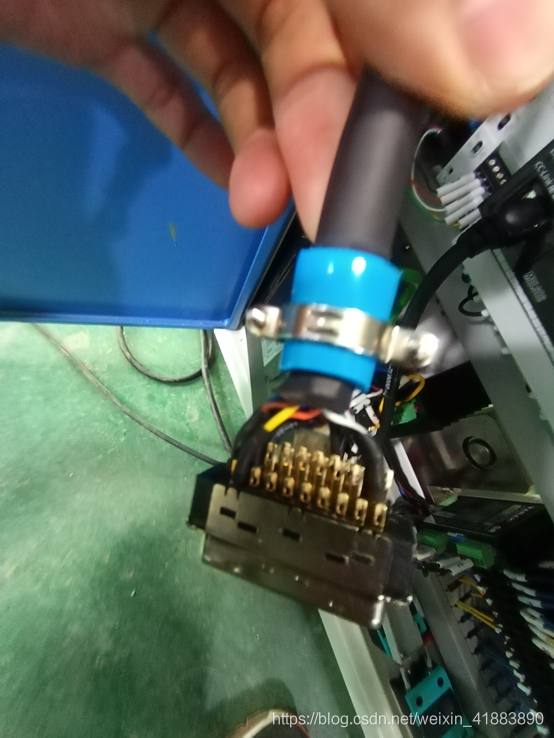

在这里插入图片描述
