倍福EL5101模块连接编码器

已于 2022-10-26 12:18:43 修改
阅读量5.7k 收藏 18
点赞数 1
分类专栏： 倍福 文章标签： 倍福
于 2021-07-26 09:25:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41883890/article/details/119102311
版权
倍福 专栏收录该内容
313 篇文章 ¥239.90 ¥399.90
订阅专栏
本文介绍了倍福EL5101模块，特别是EL5101-0000型号，作为单通道增量型编码器计数模块的用途。内容包括模块的型号介绍、硬件外观、接线方法以及指示灯的解释，并提供了一个实际的与编码器连接的案例。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

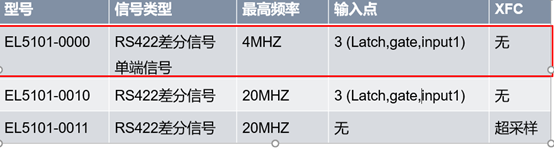

1、 EL5101模块简介：EL5101为单通道增量型编码器计数模块，一共有EL5101-0000、EL5101-0010、EL5101-0011、EL5101-0090（尚未供货）四种型号，其中EL5101-0000比较常用，本例使用EL5101-0000连接增量型编码器
在这里插入图片描述

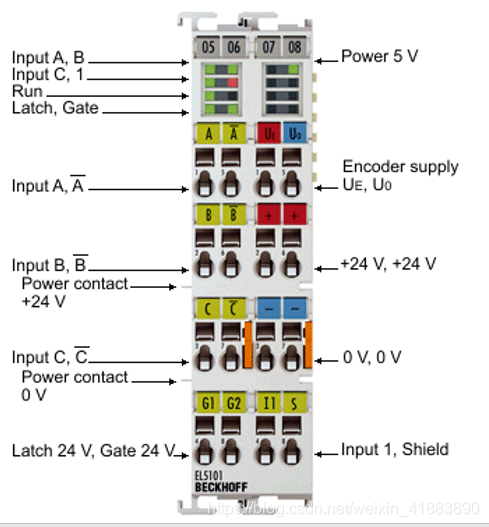

2、 硬件外观和接线
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

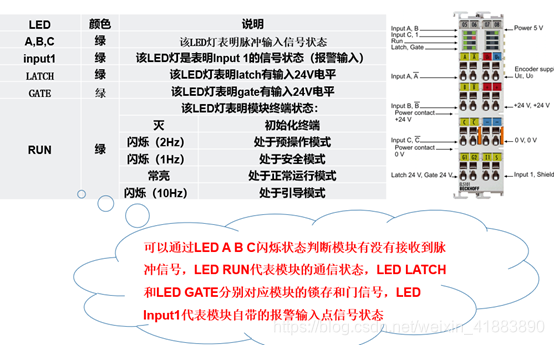

3、 指示灯说明
在这里插入图片描述

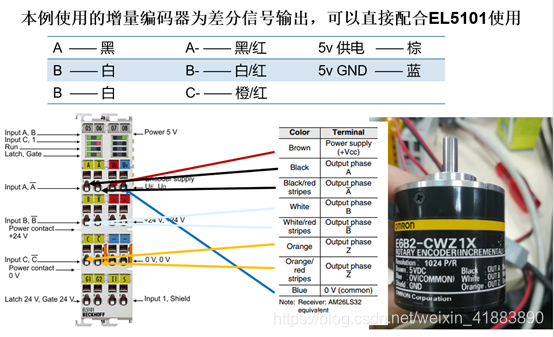

4、和编码器连接的案例

在这里插入图片描述
