本文介绍了倍福EL9410电源模块在IO模块中的应用，详细阐述了其接线方式及数据交换原理。在大型系统配置中，EL9410可提供额外2A的E-bus电流，并具备诊断功能。当出现模块扫描不上时，可能涉及模块故障，可通过更换位置进行故障定位。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、 EL9410:电源模块能卡再IO模块中

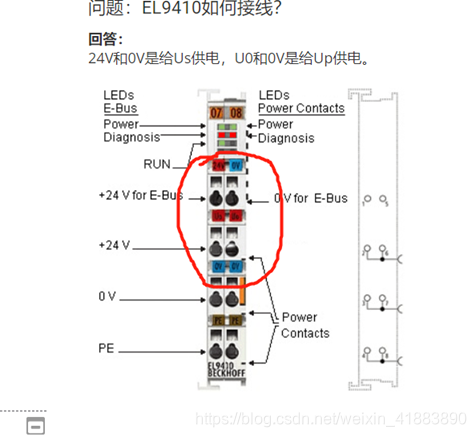

2、接线如下：
在这里插入图片描述

3、介绍文档：
4、 The EL9410 power supply terminal is used to refresh the E-bus. Data is exchanged between the coupler and the EtherCAT Terminal over the E-bus. Each terminal draws a certain amount of current from the E-bus (see “current consumption E-bus” in the technical data). This current is fed into the E-bus by the relevant coupler’s power supply unit. In configurations with a large number of terminals it is possible to use the EL9410 in order to supply an extra 2 A to the E-bus. The EL9410 has a diagnostic function which is displayed by LED and on the process image.
5、 EL9410电源终端用于刷新E总线。数据通过E总线在连接器和EtherC
