该博客介绍了如何通过倍福控制系统，创建虚轴Master、从轴Slave和编码器轴Encoder，实现电子凸轮或电子齿轮的功能。在PLC中设置主轴使能和参数，将主轴位置反馈给编码器轴，确保从轴与编码器轴的同步运动，最终在点动主轴时，三者保持同步控制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

  本文介绍将外部编码器信号接到NC虚轴中做位置反馈，然后其它实际轴跟随虚轴做同步运动。介绍其配置过程
主轴编码器采用与主轴同步的光电脉冲发生器，通过中间轴上的齿轮1:1地同步传动。数控车床主轴的转动与进给运动之间，没有机械方面的直接联系，为了加工螺纹，就要求给定进给伺服电动机的脉冲数与主轴的转速应有相对应的关系，主轴脉冲发生器起到了对主轴转动与进给运动的联系作用。
  本文介绍编码器链接到虚轴，虚轴不做控制，另外一个实轴与虚轴做电子齿轮或电子凸轮同步
  在TwinCAT3测试：

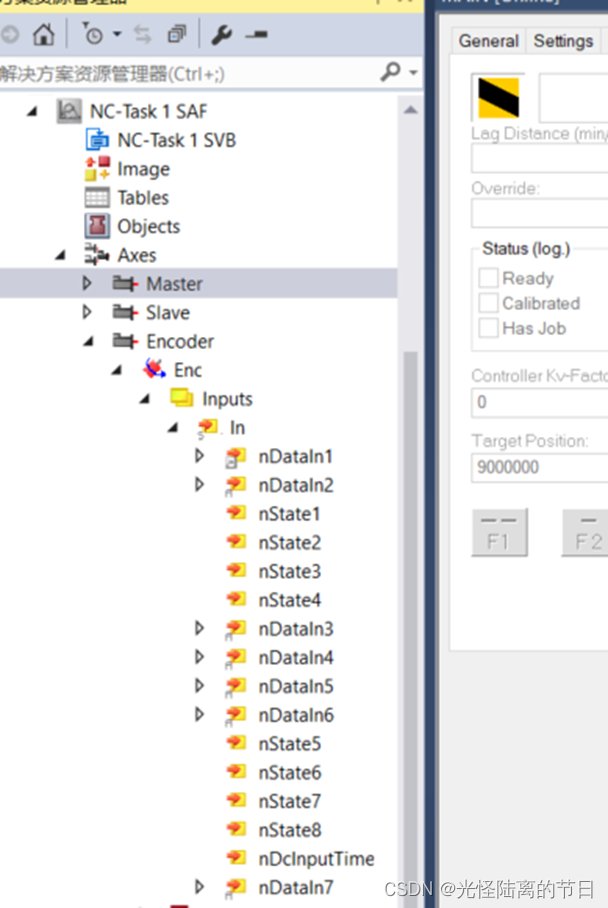

首先建立虚轴Master，再建立从轴Slave，再建立一个编码器轴Encoder：需要注意编码器轴的类型和虚轴类型不一样。
在这里插入图片描述
