我的AD通道中所用到的一些运算放大器以及为什么

采用的芯片

ltc2290

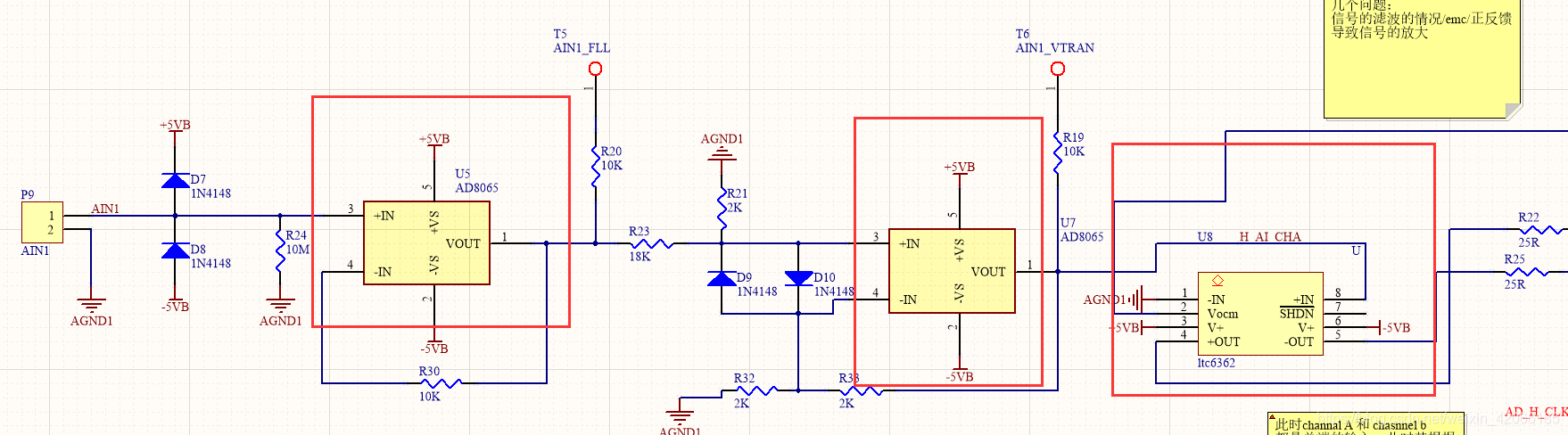

AD通道电路图

作用

电压跟随其+电压调理模块+差分放大

电压跟随器

选择的芯片是AD8065
https://www.analog.com/media/en/technical-documentation/data-sheets/AD8065_8066.pdf

关注的芯片的性能
（1）高速：145MHz的工作频率，-3Db
（2） slew rate：180V/us，压转率
（这个再了解下）

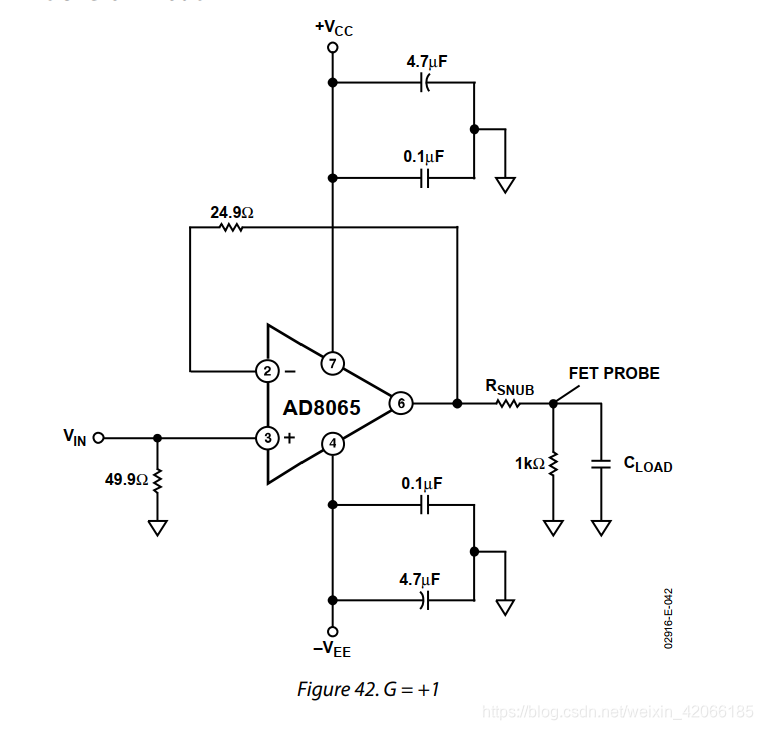

推荐的外接电路：

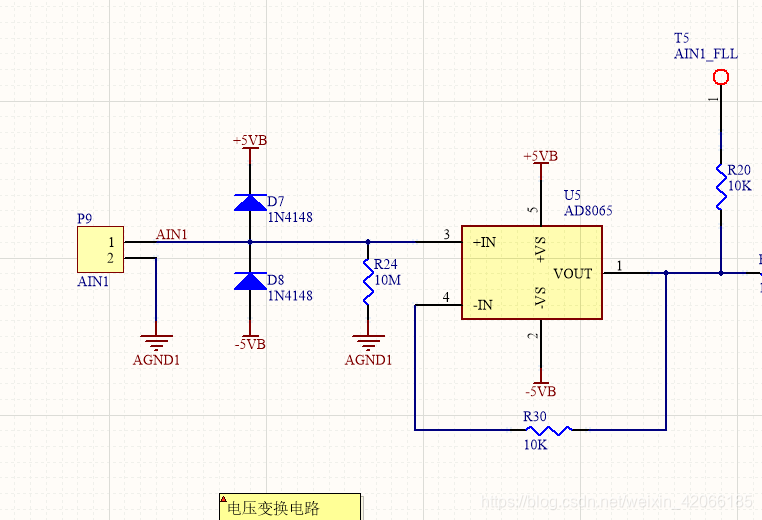

我连接的外接电路：

为什么这么连？？？

电压调理模块

单端转差分

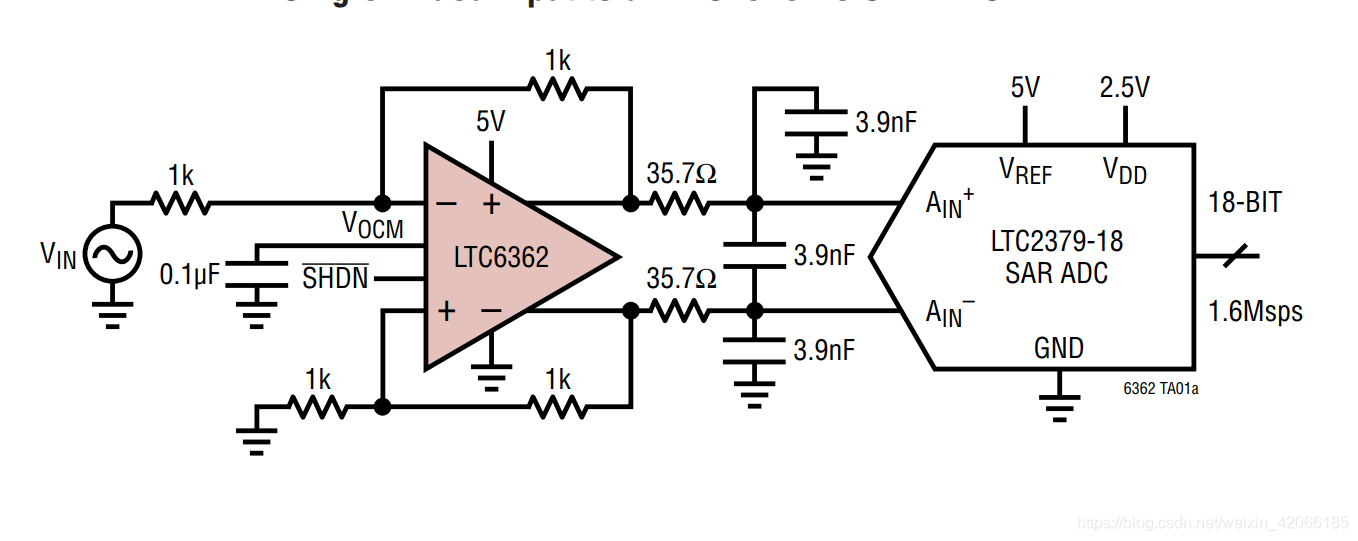

芯片请参考ltc6362 手册，手册相推荐的电路如下所示：

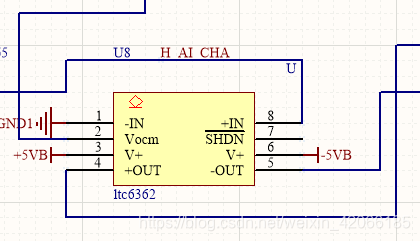

跟我前级设计的相同：

关于精度的问题

要求1%的误差精度

（1）由于我们的ad 芯片的输入电压基本上都在0-2V左右的区间变化

（2） 我们ad 通常也是面临着不同被测设备，因此对于不同传感器的输出来说，都去做电压的调理是不太现实的。

（3） 实际上，无论电压的跟随或者电压的调理的倍数的问题，都是由外部的外接电阻的精度来保证放大倍数的关系

--------------未完待续-----------------------
