DC-DC选型及电路设计

1.确定输入电压，输出电压，输出电流。（可选：效率，纹波电流，过流保护，过压保护，欠压保护和过温保护。）

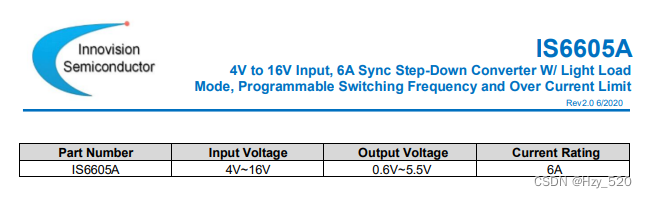

比如如果输入电压是12V，输出电压是3.3V，负载电流4A，可选用下方这款芯片：

 输出电压一般都是可以调节的，电流一定要预留好余量，一般降额百分之八十。

2.细看芯片规格书

        大概选定一款芯片后，首先看规格书的第一页，一般都是其功能描述，看是否满足自己的需求。

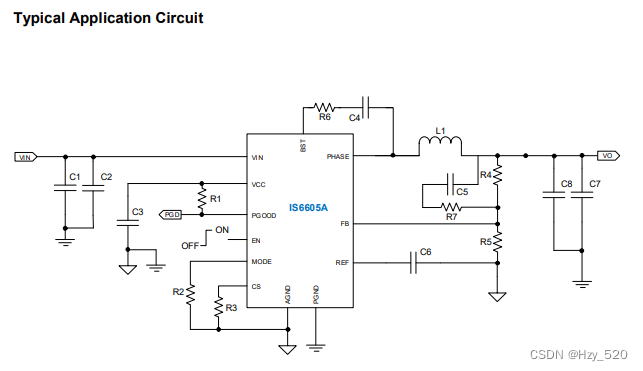

        数据手册都会有一个典型设计，理论上外围设计越简单越好调试，好设计，但是芯片的集成度基本就在那里，有时候电路复杂一些功能更丰富，这不绝对。

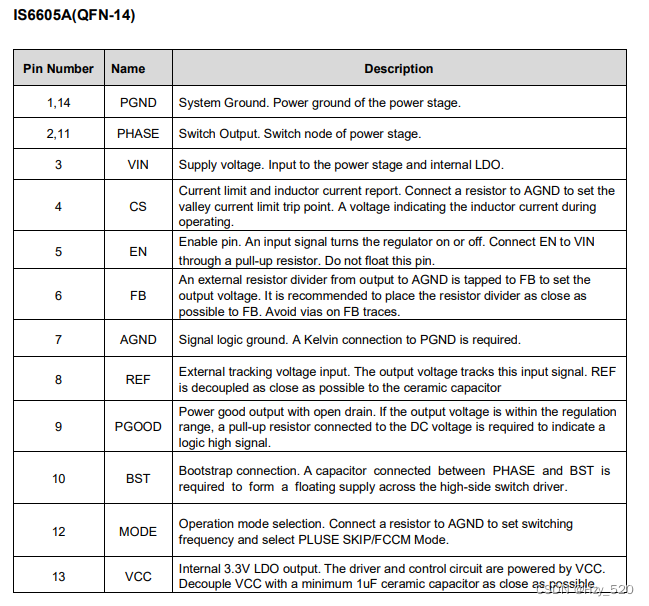

        芯片的每一个引脚一定一定要清楚其功能，多看两遍。

如果是一名很专业负责人的硬件工程师，还会去对比芯片在不同调制频率，不同输出电压下的效率，效率影响着功耗，影响着温升，同一输出电压下，开关频率越高，损耗越大，损耗的这部分能量体现在芯片的温升上。

        DCDC工作一般有两种模式：连续导通模式，断续导通模式，顾名思义，后者的工作模式有点浑水摸鱼的意思，但是其功耗会低一些。

工作频率：

        DCDC一般有几百K上M的工作频率，不同的频率有不同的特点：

                频率越大，损耗越大，温升越大，EMI越大。

                优点：纹波小，输出可以选用小电感小电容，节省电路板面积。

工作电压：

        工作电压一般通过调节FB引脚的电压来设置。

输出电感：

        根据计算公式即可。

 电感不是越大越好，一般在一个范围值，取计算值大一点就好，可以跟芯片原厂确认。Kind取0.2~0.4。

纹波计算：

        电感越大纹波越小，但是如果感值越大，直流和交流损耗都越大。

总结：

        上面写的比较简单，整个过程大概就是，

        1.确定需求（输入电压，输出电压，负载电流）

        2.选择芯片

        3.根据芯片规格书确定电路设计（输入电容，输出电容，输出电感，输出电压配置等），需要考虑降额设计，考虑供应情况，看是否需要IIC软件配置。

你的点赞或收藏是我创作的动力~~

补充芯片说明

描述

IS6605A是一款高功率密度，高频，全集成的同步降压变换器。IS6605A提供了一个面积最优化的解决方案，从而实现高达6A的输出电流，并且在宽输入电压范围有良好的负载调整率和线性调整率。IS6605A在输出负载电流范围内具有很高的工作效率。IS6605A采用内部补偿方式，并使用特有的TCOTTM控制模式，以提供快速的瞬态响应和简化环路补偿网络。

开关频率可在600kHz, 1MHz，1.5MHz，2MHz之间选择。

IS6605A的软启动时间由内部1.5ms计数器控制，通过在TRK/REF引脚到地之间增加电容，可以延长软启动时间。一个开漏输出的PGOOD信号，用来指示输出电压是否在正常电压范围内。当输入电源不能提供足够电压给IS6605A时，PGOOD被钳位在0.8V左右。

IS6605A具有完整的保护功能，包括过流保护、过压保护、欠压保护和过温保护。

IS6605A采用QFN 2mm x 3mm Package with 14-Pin

特性

• 采用TCOT控制模式，具有快速瞬态响应
• 输入电压范围：2.7V ~ 16V时采用外部VCC偏置，4V ~ 16V时采用内部VCC偏置
• 输出电压范围：0.6V ~ 5.5V，最大占空比90%
• 6A的连续输出电流
• 良好的负载调整率和线性调整率，0.5%的电压精度
• 在VIN = 12V, VOUT = 1.8V时，效率可达90%
• 轻载条件下可以选择Skip模式或CCM模式
• VIN下电时，PGOOD被钳位在低电平
• 可编程软启动时间
• 关断时，VIN引脚的电流只有1uA
• 可编程谷值电流限制
• 开关频率可在600kHz, 1MHz, 1.5MHz, 2MHz之间选择
• 过流保护，负向过流保护，过压保护，欠压锁定和过温保护
• QFN 2mm x 3mm Package with 14-Pin
