02-MicroPython+ESP32实现点亮LED

（1）实验目的

本实验旨在利用MicroPython编程语言控制ESP32模块上的LED灯点亮和熄灭，以熟悉MicroPython语法和控制硬件的基本原理。

（2）实验材料

• ESP32模块
• PC(Windows)
• USB数据线
• LED模块(发光二极管)
• 杜邦线
  其中，了解和认识下发光二极管：
  发光二极管（Light-Emitting Diode，LED），是一种能够将电能转化为可见光或其他波长的电子器件。它由两个半导体材料（通常是P型和N型）构成，通过半导体材料之间的PN结产生电流流过时的光辐射效应而发光。
  发光二极管利用半导体材料的特性，采用固态发光原理，不需要加热丝、玻璃壳或荧光粉等传统光源所需的部件。LED具有高效、耐用、快速响应、低功耗和小体积等特点，因而在照明、显示、通信、汽车、电子产品等领域得到广泛应用。
  LED的工作原理是基于电子在半导体中的跃迁过程。当向PN结施加正向电压时，电子从N型区域进入P型区域，同时空穴从P型区域进入N型区域。在电子与空穴重新结合的过程中，能量以光的形式释放出来，产生发光效应。根据半导体材料的不同，LED可以发出不同颜色的光，包括红色、绿色、蓝色等。
  LED相对于传统的白炽灯和荧光灯而言具有许多优势。首先，LED的能量转换效率更高，可以将大部分电能转化为可见光，减少能源浪费。其次，LED寿命长，通常可以达到数万小时以上，这意味着节约维护和更换灯泡的成本。此外，LED响应速度快，适用于高速通信和显示等领域。同时，LED具有小体积、抗震动和环保无污染等特点，使其成为现代照明和电子技术中的重要组成部分。
  总体来说，发光二极管是一种利用半导体材料的发光原理，将电能直接转化为可见光的电子器件。它具有高效、耐用、低功耗和小体积等特点，在各个领域都有广泛的应用。

（3）实验步骤

步骤1：连接ESP32模块与PC

• 使用USB线将ESP32模块与PC的USB口进行连接
• 确保ESP32模块在Thonny软件中能够被正确识别并建立连接

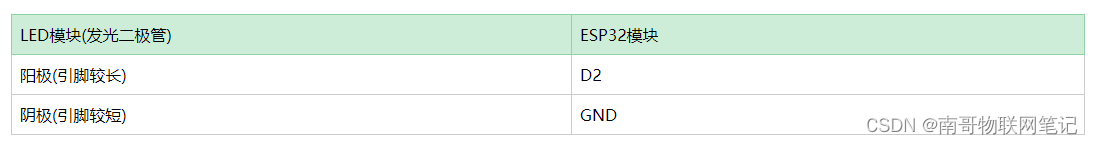

• 使用杜邦线按如下对应关系连线。注意：这里可以按如下连接方式外接LED，也可以不接(D2对应板载LED，直接使用即可)


步骤2：配置MicroPython开发环境

• 确保已经正确烧录 MicroPython固件

步骤3：编写脚本代码

• 打开Thonny软件，创建一个新的MicroPython脚本文件，文件名：main.py
• 在脚本文件中输入以下代码：

# -*- coding:utf-8 -*-
"""
无锡匠客物联网科技有限公司
技术支持：@NanGe（微信号：nange2012014158 | 公众号：南哥物联网笔记）
脚本名称: 点亮LED
接线说明：LED模块-->ESP32(GPIO)
            LED(+)-->D2(板载LED，实际不需要接线)
            LED(-)-->GND
脚本执行现象: 脚本程序下载成功后，LED指示灯亮
注意事项：
1、LED正负极不要接反
"""

# 导入Pin模块
from machine import Pin

led1 = Pin(2, Pin.OUT)#构建led1对象，GPIO2输出
led1.value(1)#使GPIO2输出高电平，点亮LED

步骤4：保存代码文件：

• 将核心代码保存到PC机某个文件夹，文件名为main.py

步骤5：运行实验

• 确保Thonny中运行->配置解释器中的解释器选择MicroPython(ESP32)
• 在Thonny中直接单击运行按钮

（4）实验结果

成功运行代码后，LED指示灯亮

（5）总结

通过本实验，学会了使用MicroPython编程语言控制LED灯点亮和熄灭。这是学习嵌入式系统开发的基础，也是进一步探索硬件控制的第一步。在以后的实验中，可以利用MicroPython做更复杂的控制和交互，实现更丰富的功能。
