06-MicroPython+ESP32实现驱动无源蜂鸣器

（1）实验目的

本实验旨在利用MicroPython编程语言控制ESP32模块实现无源蜂鸣器的驱动。

（2）实验材料

• ESP32模块
• PC(Windows)
• USB数据线
• 无源蜂鸣器模块
• 杜邦线
  其中，了解和认识下无源蜂鸣器模块：
  无源蜂鸣器是一种特殊的声音发生器，它可以产生高频的声音信号。与有源蜂鸣器不同，无源蜂鸣器不需要外部电源来驱动其工作。
  无源蜂鸣器通常由压电陶瓷元件或电磁线圈组成。当施加电流或电压时，压电陶瓷元件会振荡并产生声音。而电磁线圈则通过交变电流生成磁场，使得连接在上面的薄膜共鸣并产生声音。
  无源蜂鸣器的声音相对较小，适合在嵌入式系统、电子玩具、电子钟表等需要进行简单提示的设备中使用。它的声音类型有限，一般只能发出固定频率的简单音调。
  总的来说，无源蜂鸣器是一种不需要外部电源的声音发生器，它的工作原理基于压电效应或电磁感应。尽管它的功能相对简单，但在某些特定应用场景中仍然具有重要的作用。

（3）实验步骤

步骤1：连接ESP32模块与PC

• 使用USB线将ESP32模块与PC的USB口进行连接
• 确保ESP32模块在Thonny软件中能够被正确识别并建立连接

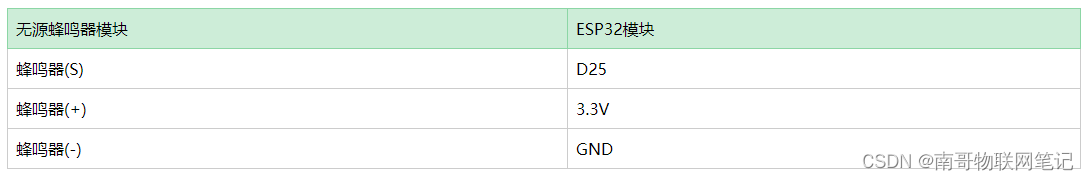

• 使用杜邦线按如下对应关系连线

步骤2：配置MicroPython开发环境

• 确保已经正确烧录 MicroPython固件

步骤3：编写脚本代码

• 打开Thonny软件，创建一个新的MicroPython脚本文件，文件名：main.py
• 在脚本文件中输入以下代码：

# -*- coding:utf-8 -*-
"""
无锡匠客物联网科技有限公司
技术支持：@NanGe（微信号：nange2012014158 | 公众号：南哥物联网笔记）
脚本名称: 蜂鸣器
接线说明：无源蜂鸣器模块-->ESP32(GPIO)
            蜂鸣器(S)-->D25
            蜂鸣器(+)-->3.3V
            蜂鸣器(-)-->GND
脚本执行现象: 脚本程序下载成功后，蜂鸣器响
注意事项：
1、蜂鸣器的正负极不要接反
2、注意脉冲频率，最佳在1.5KHz-5KHz，当然其他频率值也能发出声音，改变脉冲信号的频率和占空比可能会改变声音的音调和音量
"""

from machine import Pin# 导入Pin模块
import time# 导入time模块

beep = Pin(25, Pin.OUT)#构建beep对象，GPIO输出

#程序入口
if __name__=="__main__":
    i=0
    #循环
    while True:
        i=not i#非运算
        beep.value(i)#使GPIO输出高、低电平
        time.sleep_us(250)#脉冲频率为2KHz

步骤4：保存代码文件：

• 将核心代码保存到PC机某个文件夹，文件名为main.py

步骤5：运行实验

• 确保Thonny中运行->配置解释器中的解释器选择MicroPython(ESP32)
• 在Thonny中直接单击运行按钮

（4）实验结果

成功运行代码后，蜂鸣器间隔响

（5）总结

通过本实验，学会了使用MicroPython编程语言控制蜂鸣器报警
