图形 3.4 延迟渲染管线介绍

延迟渲染管线介绍

B站视频：图形 3.4 延迟渲染管线介绍

渲染路径

渲染路径（Rendering Path），决定光照的实现方式。简言之，就是当前渲染目标使用光照的流程。

• 前向渲染（Forward Rendering）
• 延迟渲染（Defferred Rendering）

前向渲染

发生在渲染管线的顶点处理阶段，会计算所有的顶点的光照。全平台支持。

渲染流程

待渲染几何体 → 顶点着色器 → 片元着色器 → 渲染目标

在渲染每一帧时，每个顶点/片元都要执行一次片元着色器代码，这时需要将所有的光照信息都传递到片元着色器中。虽然大部分情况下的光源都趋向于小型化，而其照亮的区域也不大，但即便是光源离这个像素所对应的世界空间中的位置很远，但计算光照时，还是会把所有的光源都考虑进去。

例如，物体受n个光源影响，那么在每一个片元执行着色器代码时，都必须把这n个光源都传递进着色器中执行光照计算。

光照规则

• 规则一：最亮的几个光源会被实现为像素光照；
• 规则二：然后最多4个光源会被实现为顶点光照；
• 规则三：剩下的光源会被实现为效率较高的球面调谐光照（Spherical Hamanic），这是一种模拟光照。

规则一补充说明：

• 最亮的那盏光一定是像素光照；
• Light的Render Mode是important的光一定是像素光照；
• 如果前面的两条加起来的像素光照小于Quality Setting里的Pixel Light Count（最大像素光照数量），那么从剩下的光源中找出最亮的那几盏光源，实现为像素光照；
• 最后剩下的光源，按照规则二或规则三 ；
• 在base pass里执行一盏像素光、所有的顶点光和球面调谐光照，并且进行阴影计算；
• 其余的像素光每盏一个Additional Pass，并且这些pass里没有阴影计算；
• 场景中看到的阴影，全是base pass里计算出最亮那盏像素光的阴影，其他像素光是不计算阴影的。

延迟渲染

延迟渲染（Deferred Rendering），主要解决大量光照渲染的方案。

延迟渲染的实质，是先不要做迭代三角形做光照计算，而是先找出来能看到的所有像素，再去迭代光照。直接迭代三角形的话，由于大量三角形你是看不到的，无疑是极大的浪费。

渲染流程

待渲染几何体 → 顶点着色器 → MRT → 光照计算 → 渲染目标

将渲染过程拆分成两个渲染通路（pass）。

第一个pass称为几何处理通路。首先将场景渲染一次，获取到待渲染对象的各种几何信息存储到名为G-buffer的缓冲区中，这些缓冲区将会在之后用作更复杂的光照计算。由于有深度测试，所以最终写入G-buffer中的各个数据都是离摄像机最近的片元的几何属性，这意味着最后在G-buffer中的片元必定要进行光照计算的。

第二个pass称为光照处理通路。该pass会遍历所有G-buffer中的位置、颜色、法线等参数，执行一次光照计算。

几何缓冲区 G-buffer

G-Buffer，全称Geometric Buffer ，译作几何缓冲区，它主要用于存储每个像素对应的位置（Position），法线（Normal），漫反射颜色（Diffuse Color）以及其他有用材质参数。根据这些信息，就可以在像空间（二维空间）中对每个像素进行光照处理。

不同渲染路径的优劣以及特性

• 后处理方式不同

  假设需要深度信息来进行后处理，前向渲染就需要单独渲染出一张深度图，而延迟渲染就可以直接用G-Buffer里面的深度来进行计算。

• 着色计算不同

  由于延迟渲染光照计算统一是在Light Pass中计算的，所以只能算一个光照模型，如果需要用到其他的光照模型，只能切换Pass。

• 抗锯齿方式不同

优劣

渲染方式/优劣	优点	缺点
前向渲染	1. 支持半透明渲染； 2. 支持使用多个光照pass； 3. 支持自定义光照计算方式。	1. 光源数量对计算复杂度影响巨大； 2. 访问深度等数据需要额外计算。
延迟渲染	1. 大量光照场景优势明显； 2. 只渲染可见像素，节省计算量； 3. 对后处理支持良好； 4. 用更少的shader。	1. 对MSAA支持不友好； 2. 透明物体渲染存在问题； 3. 占用大量的显存带宽。

Unity中渲染路径设置

版本为2022.3.5f1c1。

移动端优化

常见的架构有三种：IMR，TBR和TBDR。其中IMR用于PC端的GPU渲染，TBR用于移动端，TBDR是基于TBR的改进。

IMR

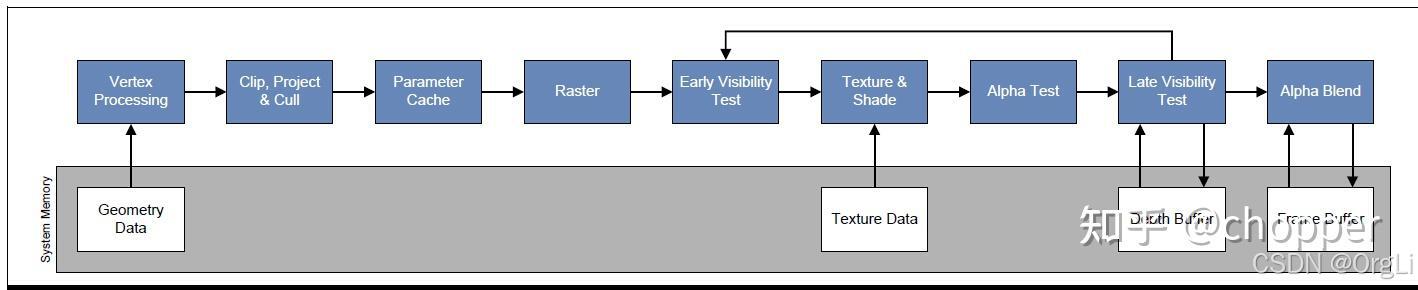

如下所示，这是传统的IMR架构(Immediate Mode Rendering)。

蓝色部分为渲染管线，灰色部分为GPU的显存，包括几何信息、纹理信息、深度buffer及Frame Buffer等

• 渲染管线里的读写操作都是直接在显存和GPU中传输数据的，比如说上图中灰色和蓝色之间交互的箭头，向上的箭头表示读取，向下的箭头表示写回；
• 每一次渲染完的Color和Depth数据写回到Frame Buffer和 Depth Buffer都会产生很大的带宽消耗，所以IMR架构中也会有L1和L2之类的Cache来优化这部分大量的带宽消耗。

该架构在在移动平台上的应用主要存在两个问题：

• 计算力的浪费

  当两次渲染有前后遮蔽关系时，IMR模式因为两次draw命令都要执行，因此会存在经过片断着色后的像素被深度测试抛弃，这样就浪费了GPU的运算能力。当然，目前几乎所有的IMR架构的GPU都会提供Early Z的判断方式，一般是在光栅化里面对图形的遮蔽关系进行判断，提前剔除被遮挡像素，避免它在像素着色器中的计算。

• 带宽的浪费

  渲染命令在执行需要随时读写frame buffer，depth buffer和stencil buffer，这带来大量的内存带宽消耗，在移动平台上面访问片外内存是最消耗电量和最耗时的操作，带宽的消耗带来的结果就是耗电的提高。

TBR

在移动端，由于没有属于GPU的独立显示， Framebuffer将会存储在主存中，这时候所有跟Framebuffer 进行的读写操作就需要跟主存进行频繁的数据传输，这样在性能和功耗上都是难以接受的，于是解决办法就是在 GPU上做一块片上Cache，大小虽然无法存储整个Framebuffer，但是足够存储一个Tile 的内容，这样一来所有数据读写都在这块Tile上进行，以达到节省带宽降低功耗的目的。这就是TBR（Tile Based Rendering）架构的基础，如下图所示：

渲染过程有分为两个阶段：

• tiling

  它将需要渲染的画面分成一个个的矩形区块，例如16x16。模型的顶点经过顶点着色器运算以后会组装成一个个的三角形，这些三角形会被缓存在一个三角形缓存中。如果某个三角形需要在某个区块里面绘制，那么就会在该区块的三角形列表中存一个索引。等一帧里面所有的渲染命令都经执行顶点着色器后，每个tile就会有一个三角形列表，这列表就包含了需要在该tile内部绘制的所有三角形

• rasterization and fragment processing

  进行光栅化和片段计算。

TBR的优点是：节约带宽。

执行raster和Per-fragment operation时不需要反复的访问frame buffer，depth buffer，stencil buffer。这是因为GPU可以把整个tile的frame buffer/depth buffer/stencil buffer保存在一个片上的高速缓存中，这样GPU就直接访问tile，而不需要访问外部内存。这大大减少了内存的带宽消耗，也意味着能耗的降低。

TBR的缺点是：需要保存顶点着色器执行后的结果以及每个tile的三角形列表。

这意味着如果场景里面有很多的顶点，那么片上缓存就不可能存下这么多顶点信息和三角形列表，就不得不依靠外部内存来存储，就会有额外的带宽消耗。不过庆幸的是当前的移动3D绘制都不会有太多三角形的场景。一个复杂的模型也就1万多个三角形，因此一个通常的场景大概就是几十万三角形。随着移动游戏越来越复杂精美，模型的复杂程度也会快速上升，这也是TBR架构在未来将会面临的一大挑战。

如果在一帧里面有两遍及其以上的渲染，那么就需要使用Framebuffer object来缓存中间结果，这对TBR又是一大性能损耗。根据我们前面的讲解，TBR需要缓冲一帧所有的图元，所有图元执行完毕后才开始raster和Per-fragment operation。在这种情况下，一旦后面的draw命令需要使用到前面渲染生成的结果，那么就不得不在该命令执行前，要求GPU把缓存的所有draw命令都执行完毕，然后放弃当前缓存内容。在极端情况下，例如每次draw都需要读取前一次draw渲染的结果，那么TBR就会直接退化成IMR模式。

每个tile数据会存储在高速缓存上，称为On-Chip Memory。不同的GPU对高速缓存有不同的命名，例如apple gpu的threadgroup memory，adreno gpu的gmem，mali gpu的tile buffer。

TBDR

作为传统Defferred Rendering的另一种主要改进，分块延迟渲染（Tile-Based Deferred Rendering，TBDR）旨在合理分摊开销（amortize overhead），自SIGGRAPH 2010上提出以来逐渐为业界所了解。

我们知道，延迟渲染的瓶颈在于读写 G-buffer，在大量光源下，具体瓶颈将位于每个光源对G-buffer的读取及与颜色缓冲区混合。这里的问题是，每个光源，即使它们的影响范围在屏幕空间上有重叠，因为每个光源是在不同的绘制中进行，所以会重复读取G-buffer中相同位置的数据，计算后以相加混合方式写入颜色缓冲。光源越多，内存带宽用量越大。

而分块延迟渲染的主要思想则是把屏幕分拆成一个个小的分块，例如每 32 × 32 像素作为一个分块（tile）。计算每个分块的深度范围（depth range），求得每个 分块的包围盒（bounding box）。然后，计算每个分块的包围盒会受到哪些光源影响，把那些光源的索引储存在分块的光源列表里。最后，逐个分块进行着色，对每像素读取 G-buffer 和光源列表及相关的光源信息。

因此，G-buffer的数据只会被读取1次且仅1次，写入 color buffer也是1次且仅1次，大幅降低内存带宽用量。不过，这种方法需要计算光源会影响哪些分块，这个计算又称为光源剔除（light culling），可以在 CPU 或 GPU（通常以 compute shader 实现）中进行。用GPU计算的好处是，GPU 计算这类工作比 CPU 更快，也减少 CPU／GPU 数据传输。而且，可以计算每个分块的深度范围（depth range），作更有效的剔除。

对比 Deferred Rendering，之前是对每个光源求取其作用区域 light volume，然后决定其作用的的 pixel，也就是说每个光源要求取一次。而使用 TBDR，只要遍历每个 pixel，让其所属 tile 与光线求交，来计算作用其上的 light，并利用 G-Buffer 进行 Shading。一方面这样做减少 了所需考虑的光源个数，另一方面与传统的 Deferred Rendering 相比，减少了存取的带宽。

其他渲染路径

• 延迟光照 （Light Pre-Pass / Deferred Lighting）

  减少G-buffer占用的过多开销，支持多种光照模型。

• Forward+（Tiled Forward Rendering，分块正向渲染）

  减少带宽，支持多光源，强制需要一个preZ。

• 群组渲染（Clustered Rendering）

  带宽相对减少，多光源下效率提升。

具体请参考游戏引擎中的光照算法 - 知乎
