ANSYS WORKBENCH某单层框架反应谱分析

以下文章首发于本人微信公众号：ANSYS结构院，欢迎大家搜索关注

ANSYS软件下载安装，更多有限元学习资料，干货文章等请前往本人博客：FSCAE.COM

Workbench日常案例分享--本期水哥给大家带来的是基于Workbench某三层框架结构地震反应谱分析，同时整个操作过程也适用于其他非土木行业的响应谱分析，仅供参考。

一般而言，响应谱分析主要流程如下：

1、结构静力建模

2、结构模态分析

3、结构反应谱的计算与输入

4、结构反应谱分析与后处理

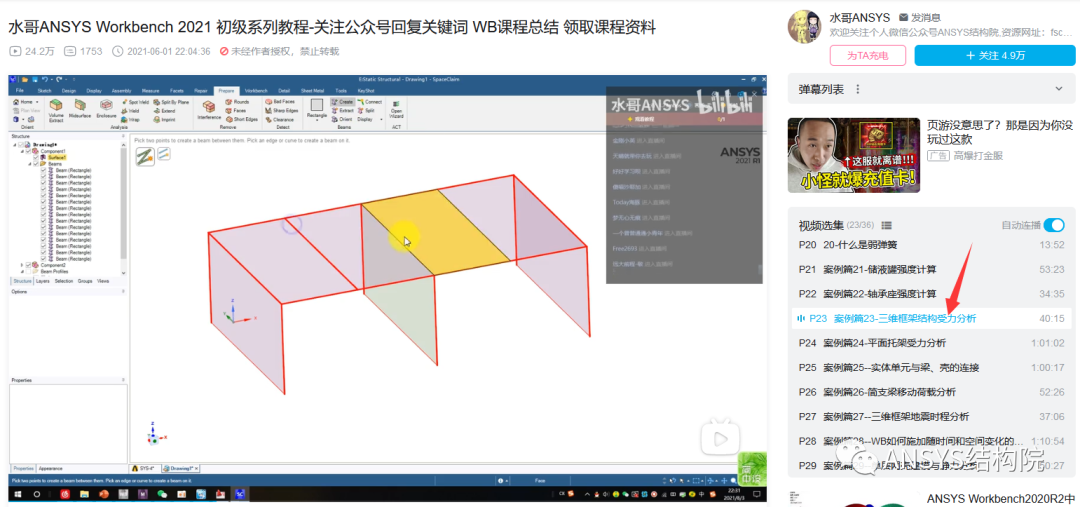

本次案例的基本情况如下，来源于水哥Workbench初级教程中的第三个案例，具体结构建模过程水哥这里便不再演示，想学习的同学可自行去B站搜该课程，然后定位到P23集。

本案例反应谱分析流程如下：

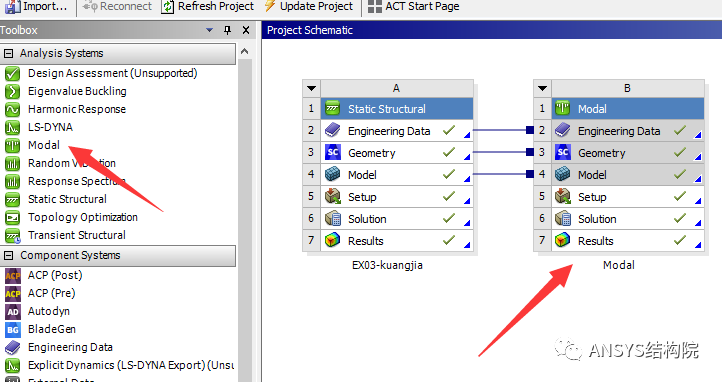

1、在静力分析完成后，在Workbench项目管理界面，拖入模态分析模块。当然也可以直接新建模态分析，不用先做静力分析。

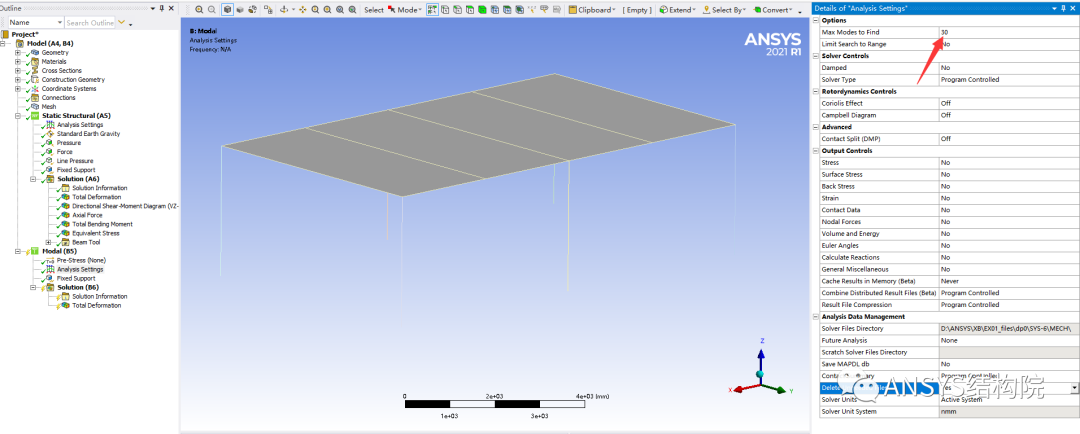

2、设置模态分析的阶数，这里设置为30阶。

3、计算完后可查看结构的频率以及对应的模态振型。

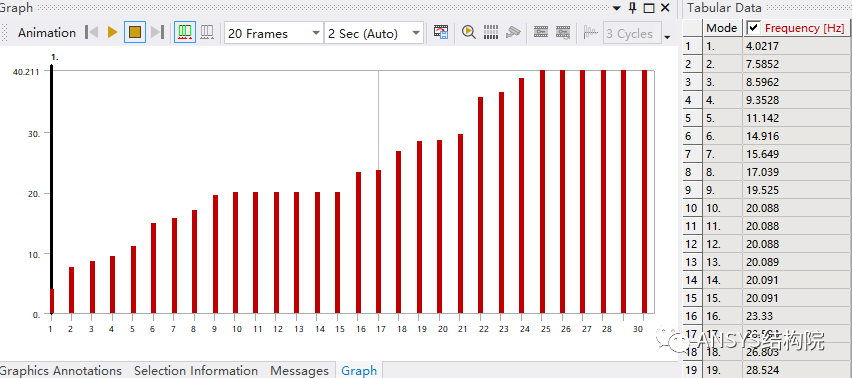

结构频率

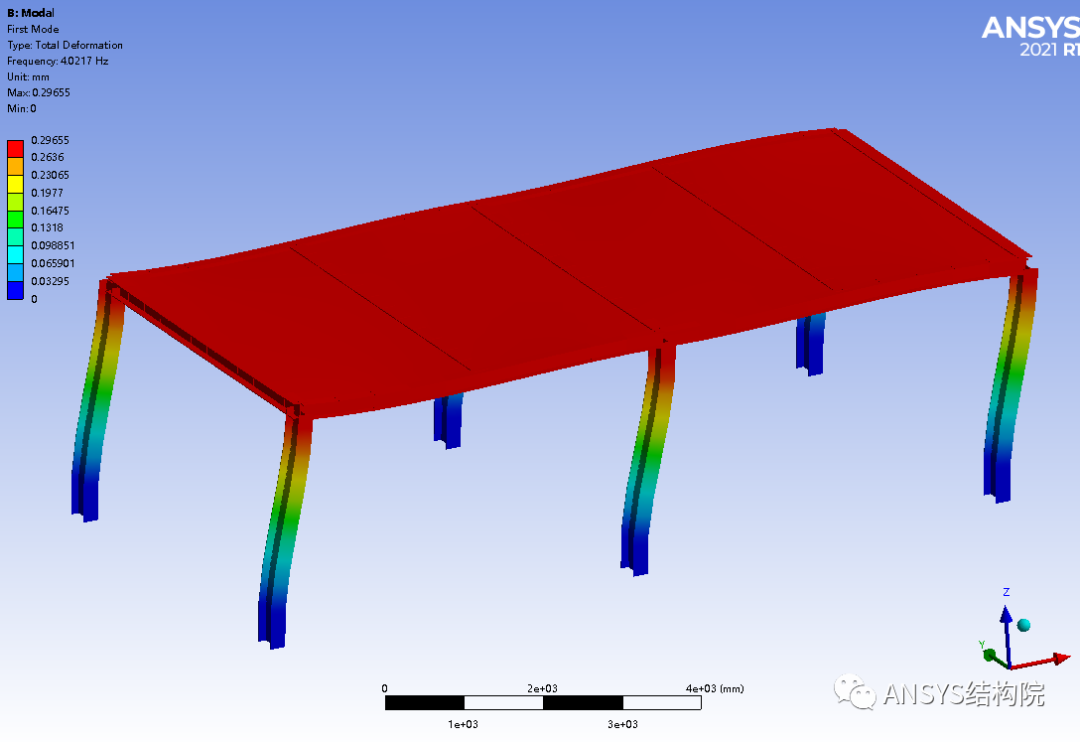

第一阶振型模态

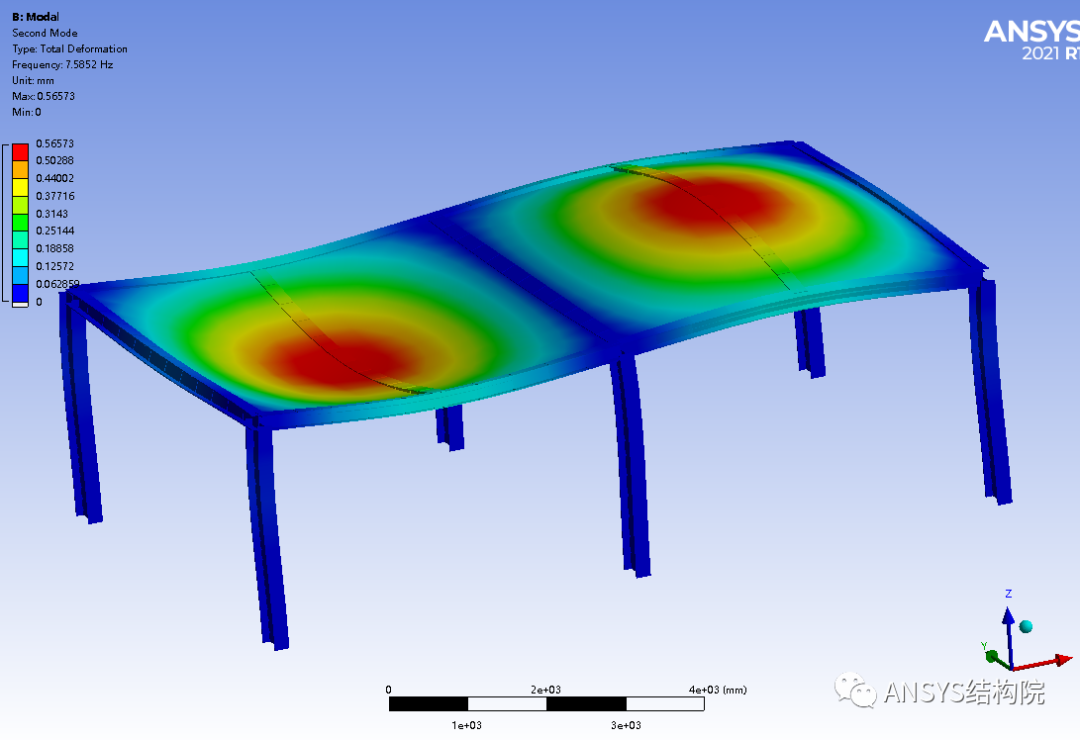

第二阶振型模态

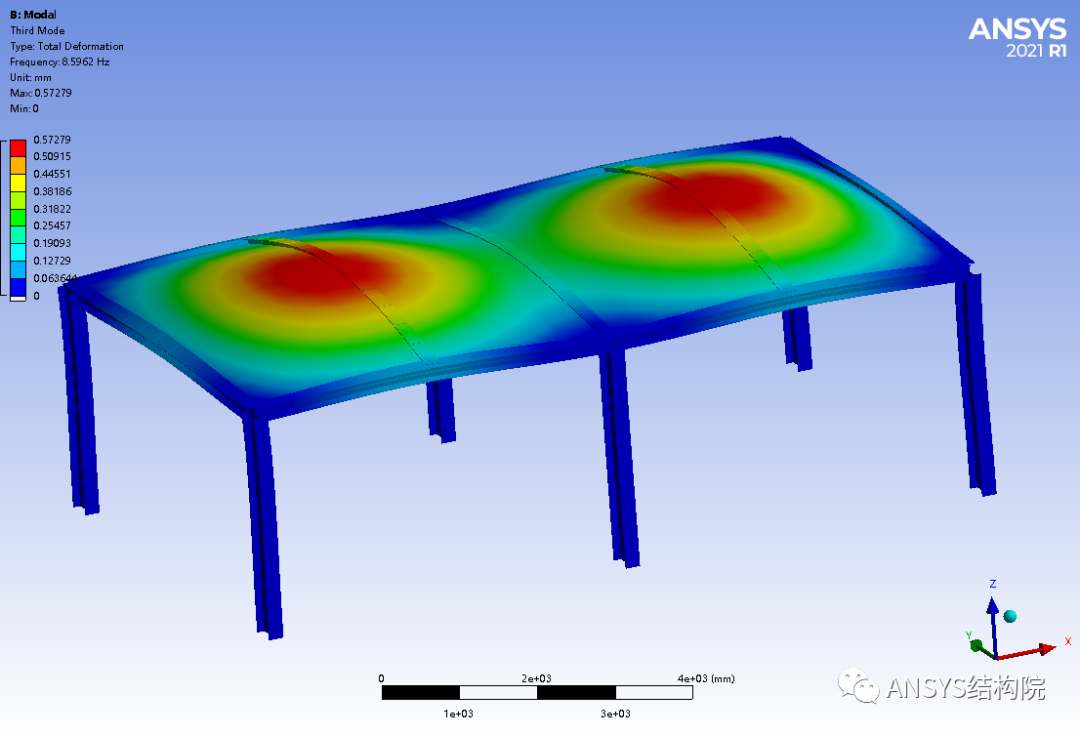

第三阶段振型模态

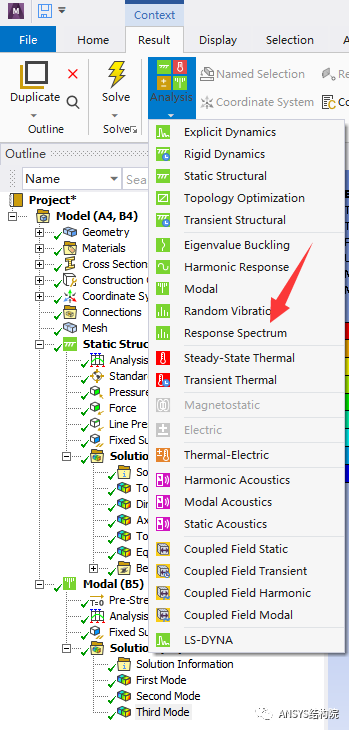

4、Analysis下拉菜单中选择 Response Spectrum, 也可以返回到Workbench 项目管理界面 拖入Response Spectrum模块

5、反应谱的生成，采用水哥编制的EQTOOL地震波工具箱生成数据。

EQTOOL反应谱生成教程如下：

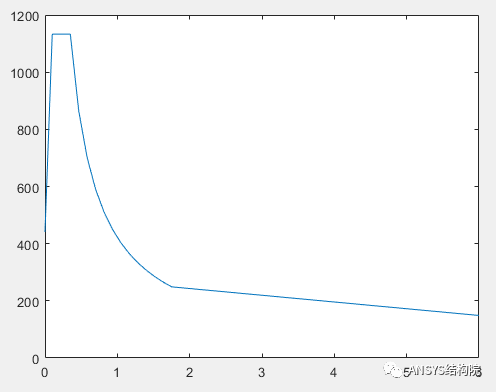

如何利用EQTOOL地震波工具箱生成规范反应谱曲线-峰设教育我们在采用有限元软件做反应谱分析时，非常重要的一步操作便是基于规范生成反应谱曲线，并导入到软件中进行后续分析，虽然我们可临时查看规范，通过EXCEL等手段生成数据，但是每次都这么做难免麻烦且费时，基于此，水哥的EQTOOL地震波工具箱本次更新增加了生成规范反应谱的功能，本次更新涵盖的规范主要为《建筑抗震设计规范》（GB50010-2010）及《公路桥梁抗震设计规范》（JTG_T 2231-01-2https://fscae.com/6238/本案例根据《建筑结构抗震设计规范》GB50010生成反应谱，地震动参数按7度0.1g，特征周期0.35s, 阻尼比0.03

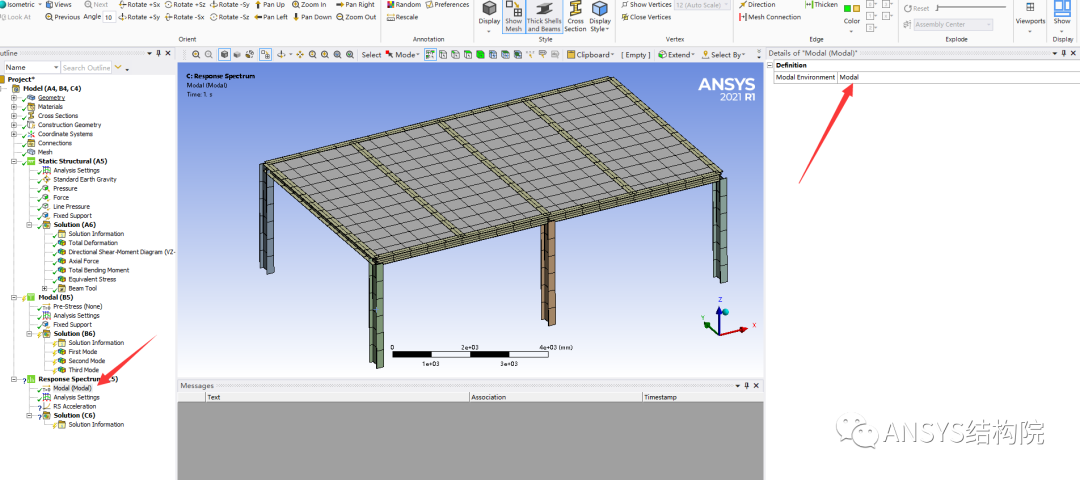

6、在Response Spectrum模块中，选中Analysis Setting并点击鼠标右键即可插入加速度、速度和位移响应谱。并设置反应谱类型为单点反应谱，组合形式为SRSS.注意在具体操作之前，一定要选择Modal，导入前面模态分析的结果，否则后续反应谱分析无法进行。

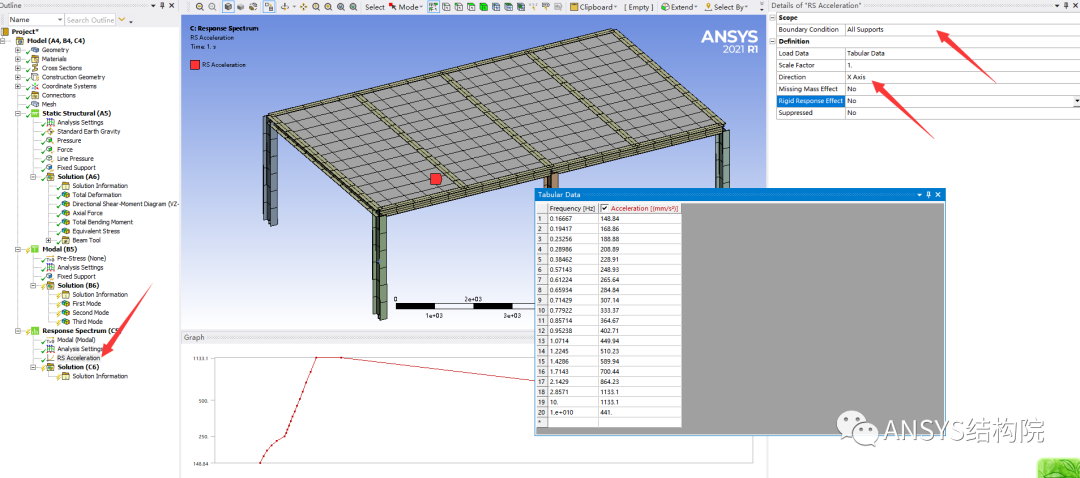

7、将反应谱数据复制到表格数据中，同时设置所有 supports,反应谱计算方向为X方向，求解即可。

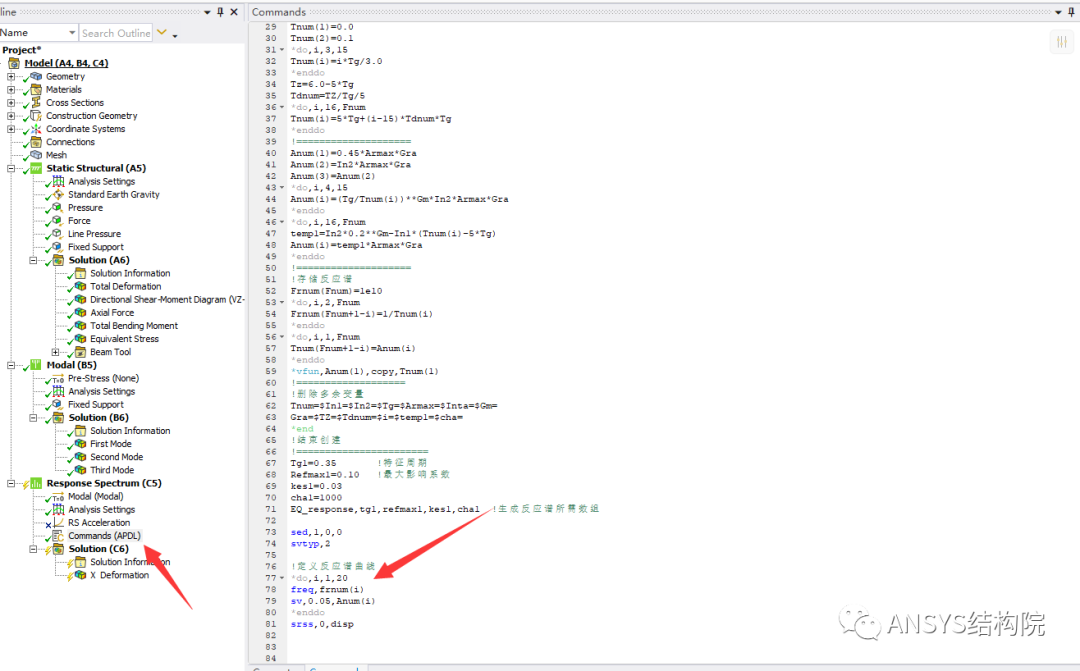

8、反应谱的施加除了按上述进行数据复制外，还可采用插入命令的方法解决，插入命令流的一个好处便是 可以将反应谱公式以命令流的形式导入，每次使用的时候只需要输入相关参数即可，而无需在软件外计算一次然后复制数据，省时省力，演示如下：

该命令流中，首先创建了宏文件 EQ_response，然后输入参数调用宏文件生成反应谱数据，在用FREQ和SV命令定义反应谱曲线，最后指定组合方法为SRSS。

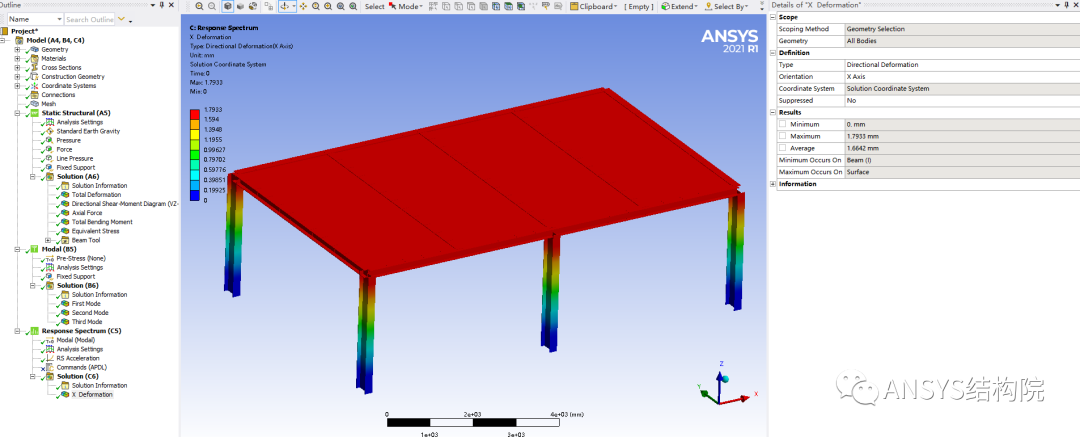

9、点击求解，即可得到结构的反应谱分析结果，本案例的X方向的位移云图如下所示，其中采用命令流插入的方式结果相同，同学们可拿到模型数据后自行验证：

10、本案例源文件可点击下方网址获取，源文件含模型文件、插入的命令以及反应谱计算的Matlab代码。
