vcd文件的生成与查看

前言

不同的仿真工具支持不同格式的波形文件，波形文件具有多种格式: fsdb, vpd, wlf, vcd¹等:

• Spring Soft （Novas）公司 Debussy / Verdi 常用xx.fsdb文件；
• Synopsys 公司 VCS DVE 常用xx.vpd文件；
• Mentor Graphics 公司 Modelsim 常用xx.wlf文件；

不同格式的波形文件，具备有不同的特性，其中xx.vcd文件记录的内容最多，xx.vcd文件可转换为其它格式的波形文件。

vcd文件重要用途

目前主流功耗分析工具都支持通过VCD文件来评估功耗²。Encounter 和 PrimeTime Px （Prime Power）都可以通过输入网表文件，带功耗信息的库文件以及仿真后产生的VCD文件来实现功耗分析。

生成vcd波形

在tb顶层中加入以下代码：

  //generate vcd
  initial begin
    $dumpfile("test.vcd");
    //$dumpvars(0,tb_top);	//dump tb_top及以下层次所有信号
    $dumpvars(0,tb_top.dut_top_inst.dut);		//dump dut及以下层次所有信号
    #5ms;
    $dumpoff; //dump 5ms波形，随后关闭
  end

查看vcd波形

通过DVE查看vcd波形，步骤如下：

1️⃣打开DVE GUI

dve &

2️⃣选择对应xx.vcd

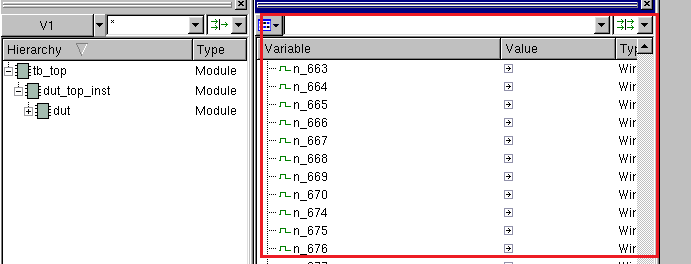

3️⃣选择信号显示波形

---
