04、一分多T型功分器

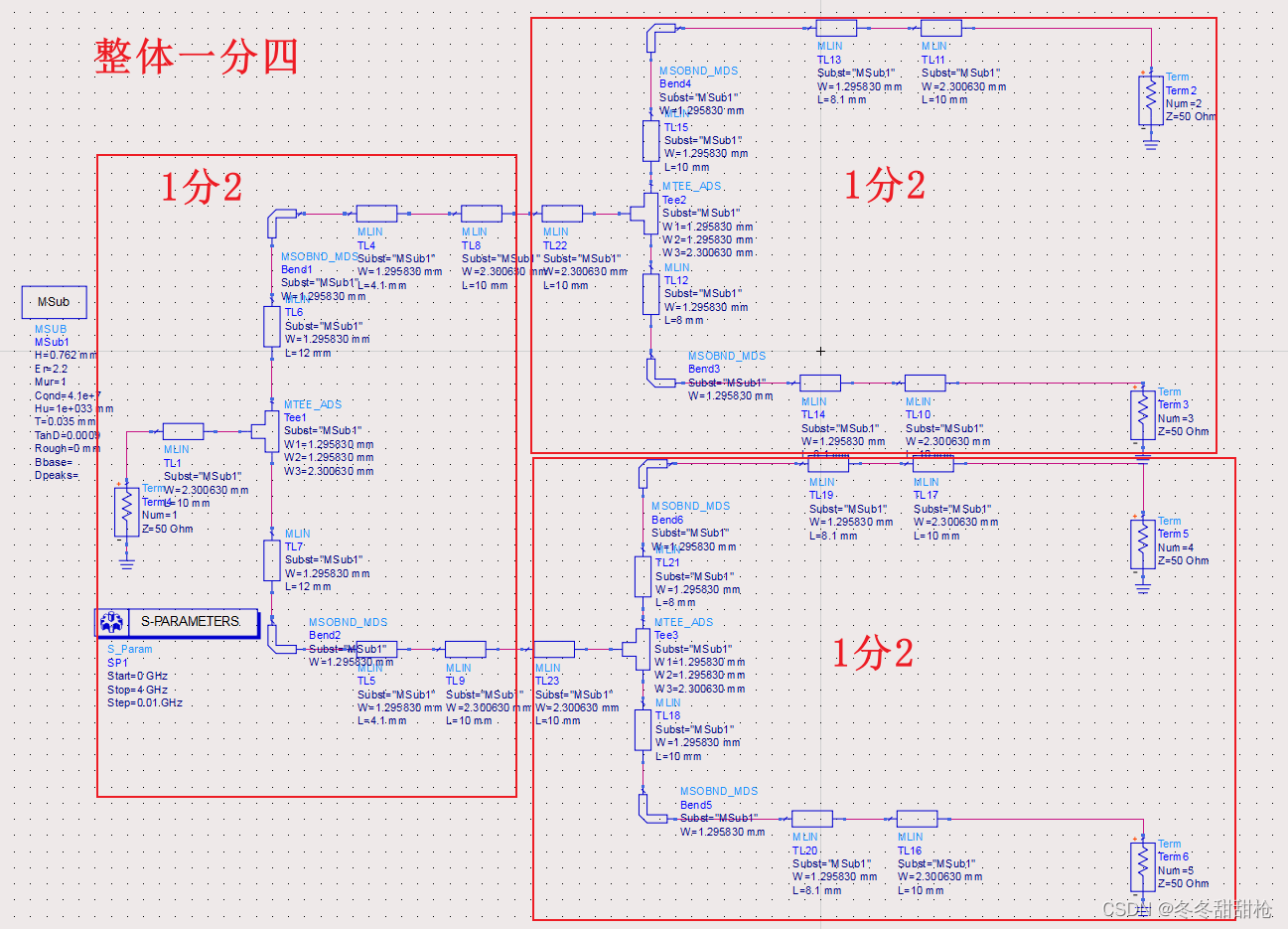

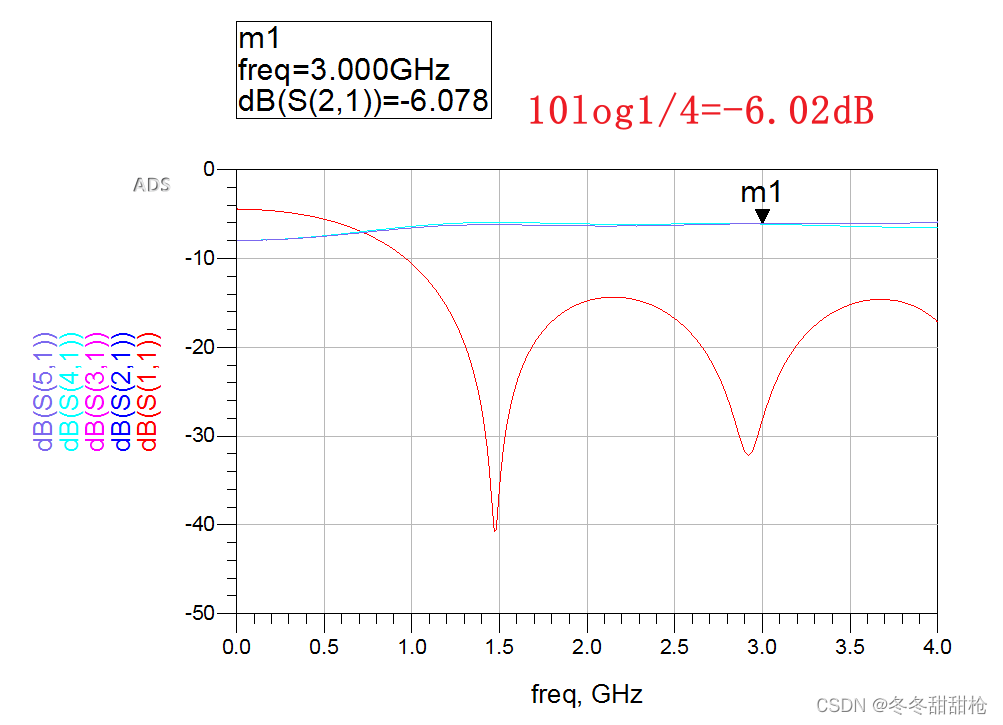

1、一分四微带功分器仿真

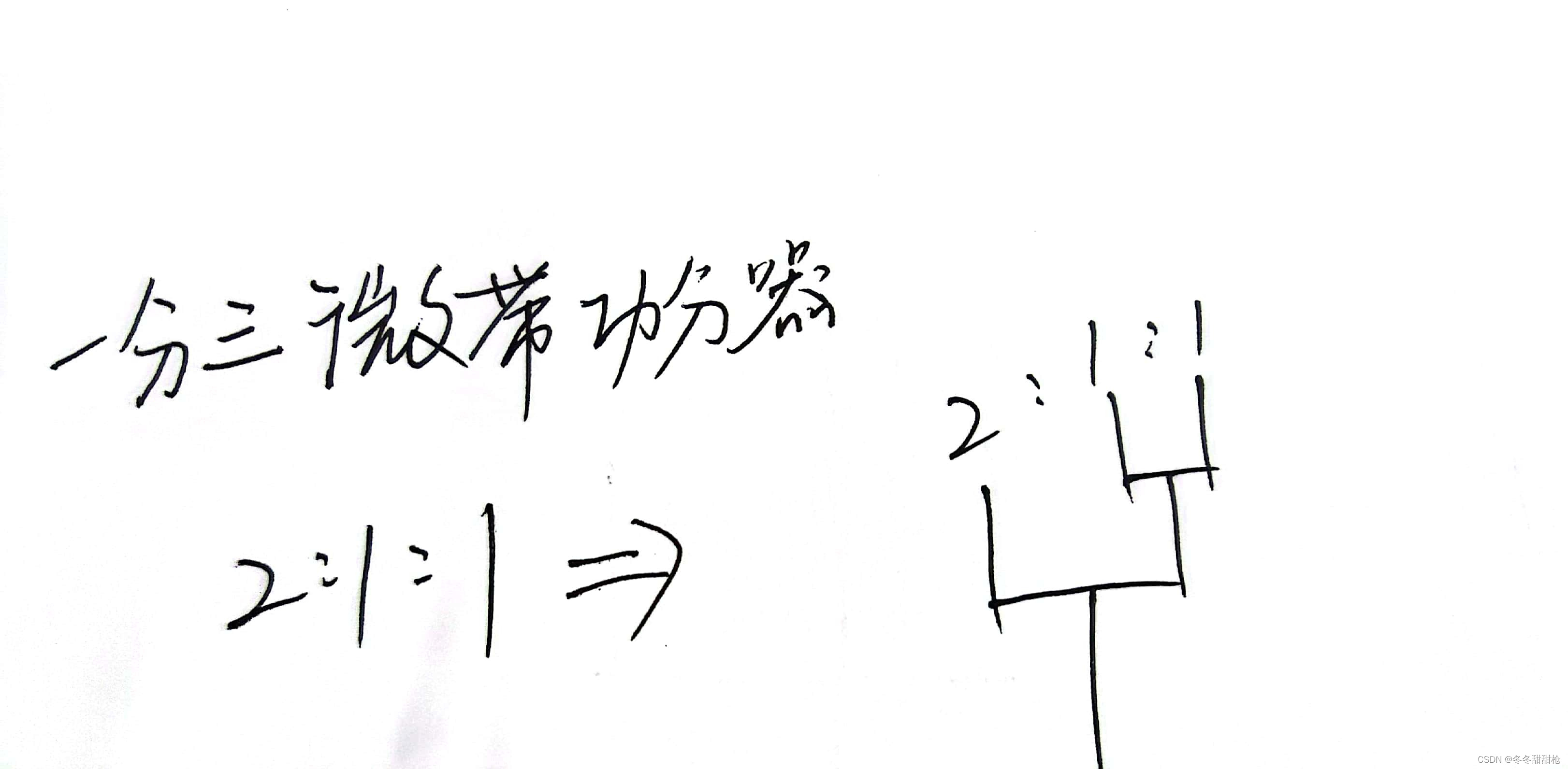

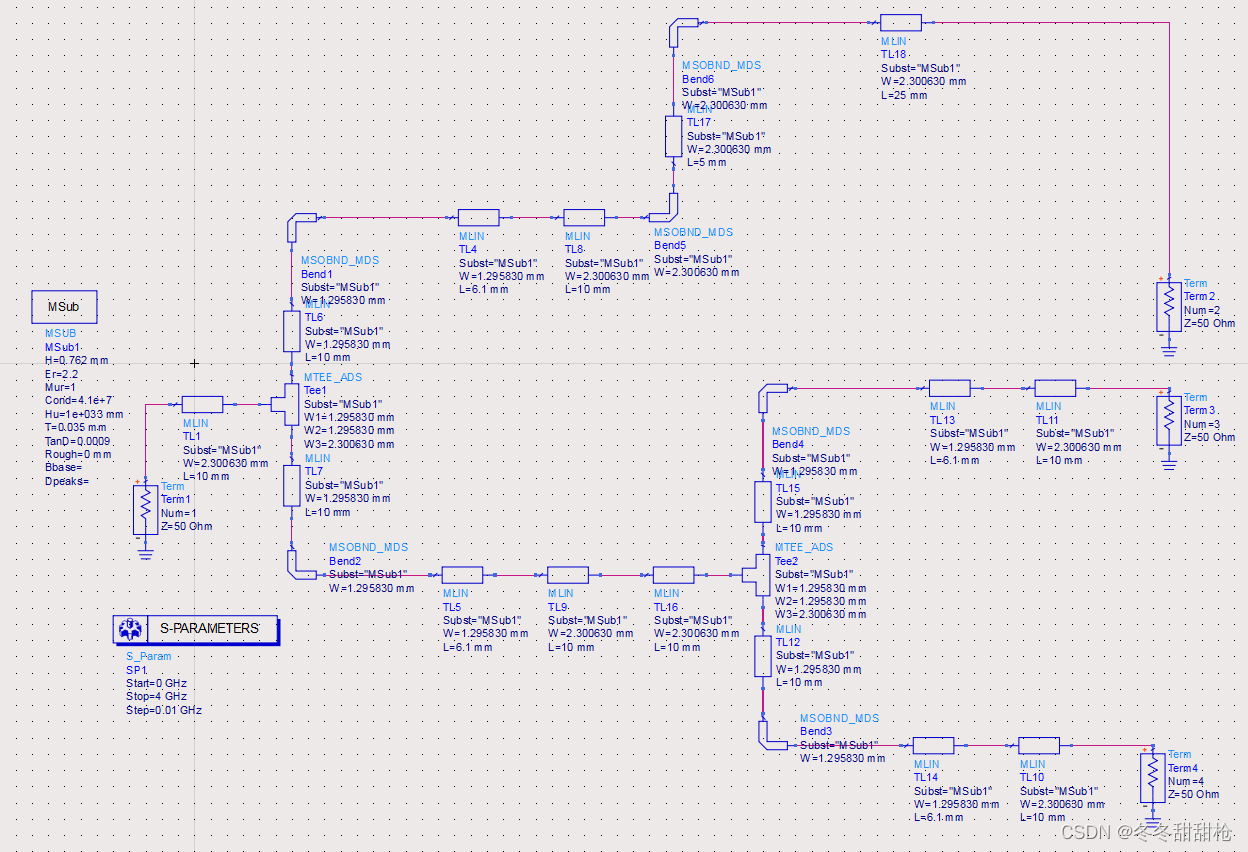

2、一分三微带功分器仿真(一分五/一分七等)

值得注意的是这三路分支长度不一样,造成相位不一致。所以2/4支路可以通过扭转一下来增加微带线的长度来使三支路相位相同。

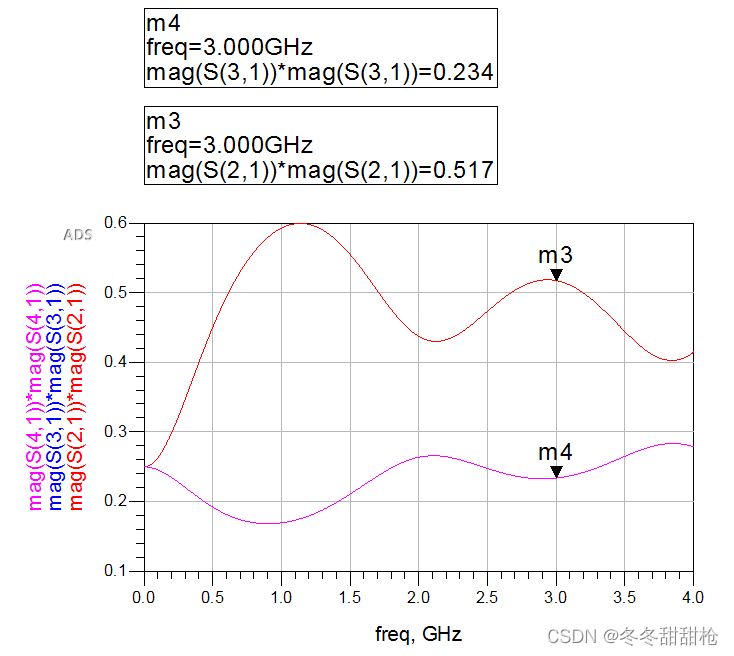

功率占比mag(S(2,1)) *mag(S(2,1))

0.234+0.234+0.517=0.985<1,原因是有部分功率被损耗了,包括输入端口的回波损耗和插入损耗。

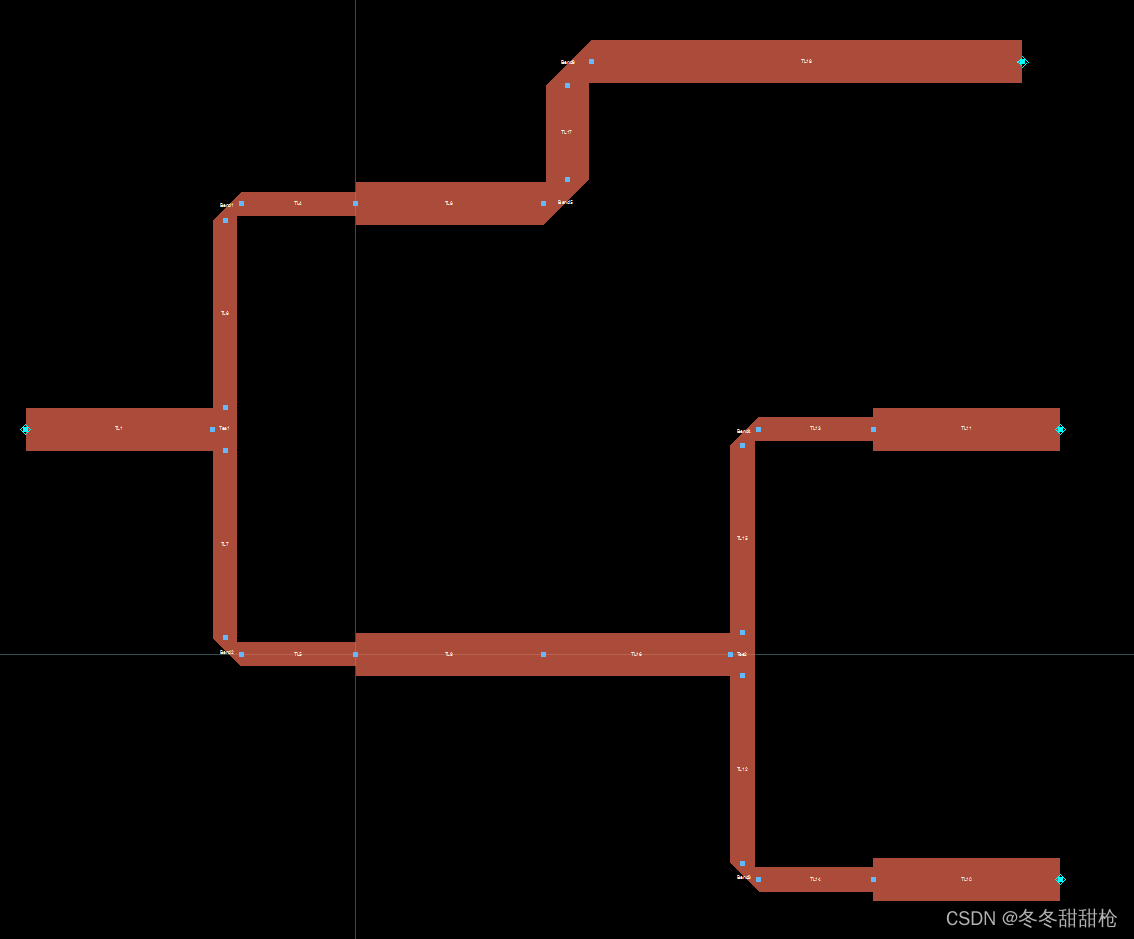

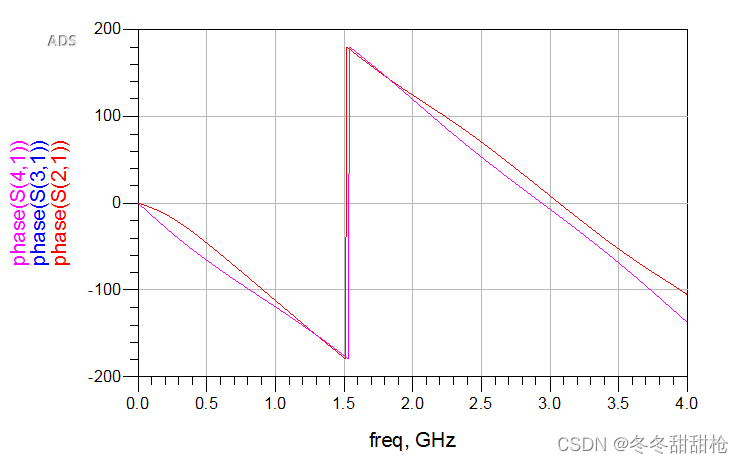

 相位几乎一致,后续可以根据版图和原理图仿真结果来调整微带线长度。

### 使用HFSS设计一分八微带功分器 #### 设计目标 为了实现高效的一分八微带功分器,在高频仿真软件(HFSS)中的设计需考虑个因素,包括但不限于频率响应、阻抗匹配以及各分支间的相位一致性。对于分支长度不同的情况,可以采用调整微带线长度的方法来校正相位差[^1]。 #### 主要步骤概述 在HFSS环境中创建模时,应先定义工作频段并设置相应的材料参数。接着构建几何结构,即基板与微带线布局;特别注意八个输出端口的均匀分布及其相对位置关系。之后应用边界条件和激励源设定,确保所有物理属性合理配置以支持后续分析过程。完成初步建模后执行场求解操作验证设计方案性能指标是否满足预期要求。 #### 关键技术要点 - **优化路径规划**:鉴于存在条不同走向的传输线路,有必要精心安排它们的空间轨迹从而最小化相互间干扰影响。 - **精确控制尺寸比例**:通过调节特定部分(如弯曲处半径大小)达到最佳电气特性表现。 - **利用对称性简化问题复杂度**:当面对较为复杂的网络拓扑时可尝试寻找潜在规律以便于处理。 ```matlab % MATLAB脚本用于辅助生成初始几何图形导入到ANSYS HFSS中 clear all; clc; % 定义基本参数 freq_center = 2.4e9; % 中心频率为2.4GHz lambda_g = c0/freq_center; % 波导波长计算 line_width = lambda_g / 8; % 微带宽度估算 substrate_height = 1.6e-3; % 基片厚度(m) % 创建矩形作为底层介质基底 rect([0, 0], [50*lambda_g, substrate_height]); hold on; % 绘制中心馈电主线及七个分支 for i=1:7 angle_step = (i-1)*pi/(7); % 计算角度增量 branch_length = ... ; % 根据实际需求确定每根支线的具体长度 plot(... ); % 添加具体绘图命令绘制各个分支 end axis equal tight; grid minor; title('Initial Layout of Eight-Way Wilkinson Power Divider'); xlabel('X-axis (m)'); ylabel('Y-axis (m)'); ``` 此代码片段仅提供了一个简单的MATLAB脚本来帮助理解如何开始建立这样的设备模,并不是完整的解决方案。真正的项目开发过程中还需要深入研究具体的工程细节和技术文档说明。
