01、T型结功分器

1、设计要求

（1）工作频率：3Ghz

（2）Rogers5880，H=0.762mm（30mil），TanD=0.0009，Er=2.2

2、设计原理

（1）微带功分器主要关注S21和S31是否接近-3dB，同时S11是否<-20dB(表示匹配比较好)同时S23是否比较小(表示隔离度比较好)。

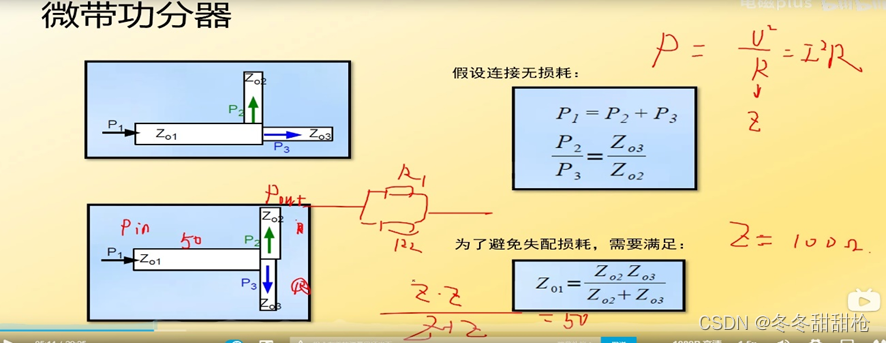

（2）本题构造的是一分二等分微带功分器，Z1=50Ω，Z2=Z3=100Ω，相当于Z2和Z3并联为Z1。

（3）微带线只关注微带线的长和宽，主要是宽度，长度（或电长度）只影响输入信号与输出信号之间的相位差（频偏）。同时MSub参数设置主要是H（基板/介质层厚度），Er（相对介电常数），TanD（介质损耗角正切）。

3、原理图仿真

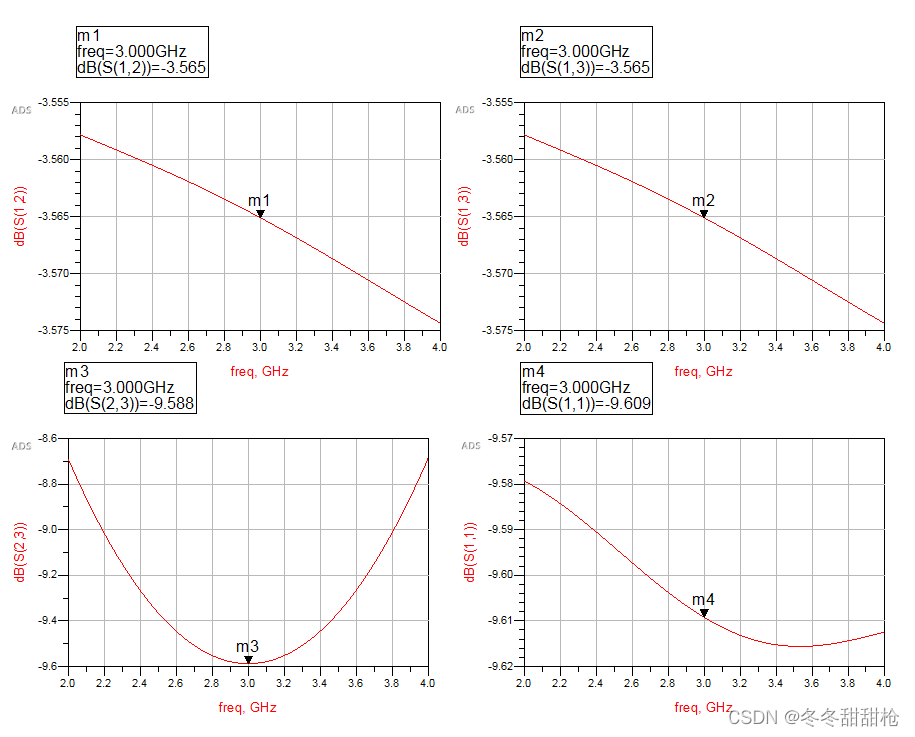

（1）



因为输出端口不匹配造成仿真结果错误。

（2）

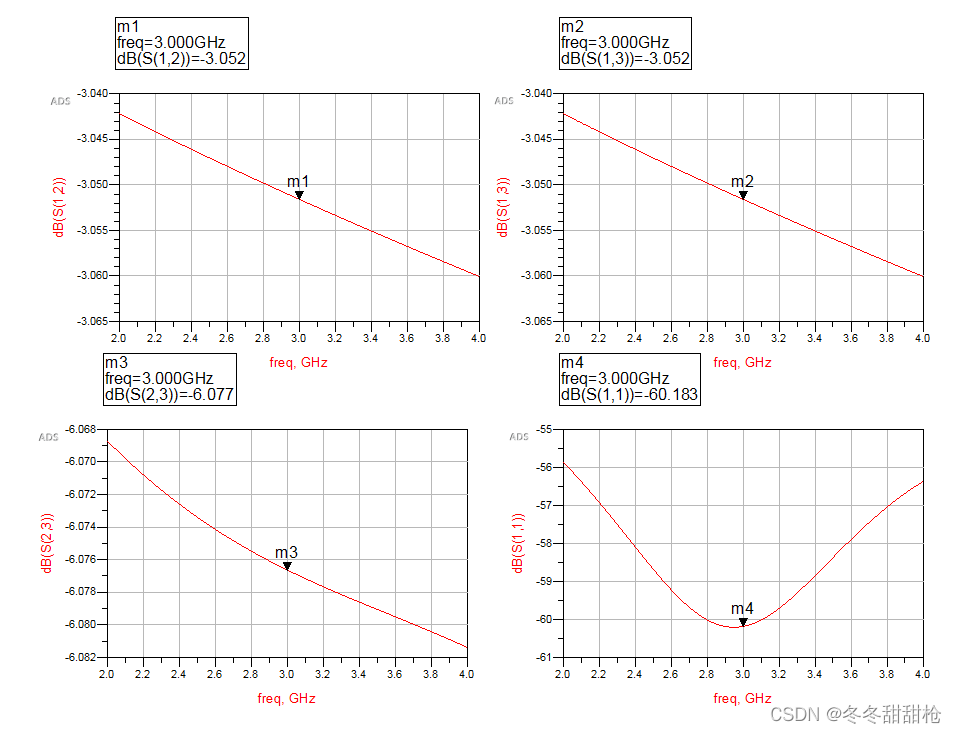

将Term端口改为100Ω进行验证，是否是因为不匹配而导致的

 可以看到问题的出现是由于端口阻抗不匹配导致的

（3）

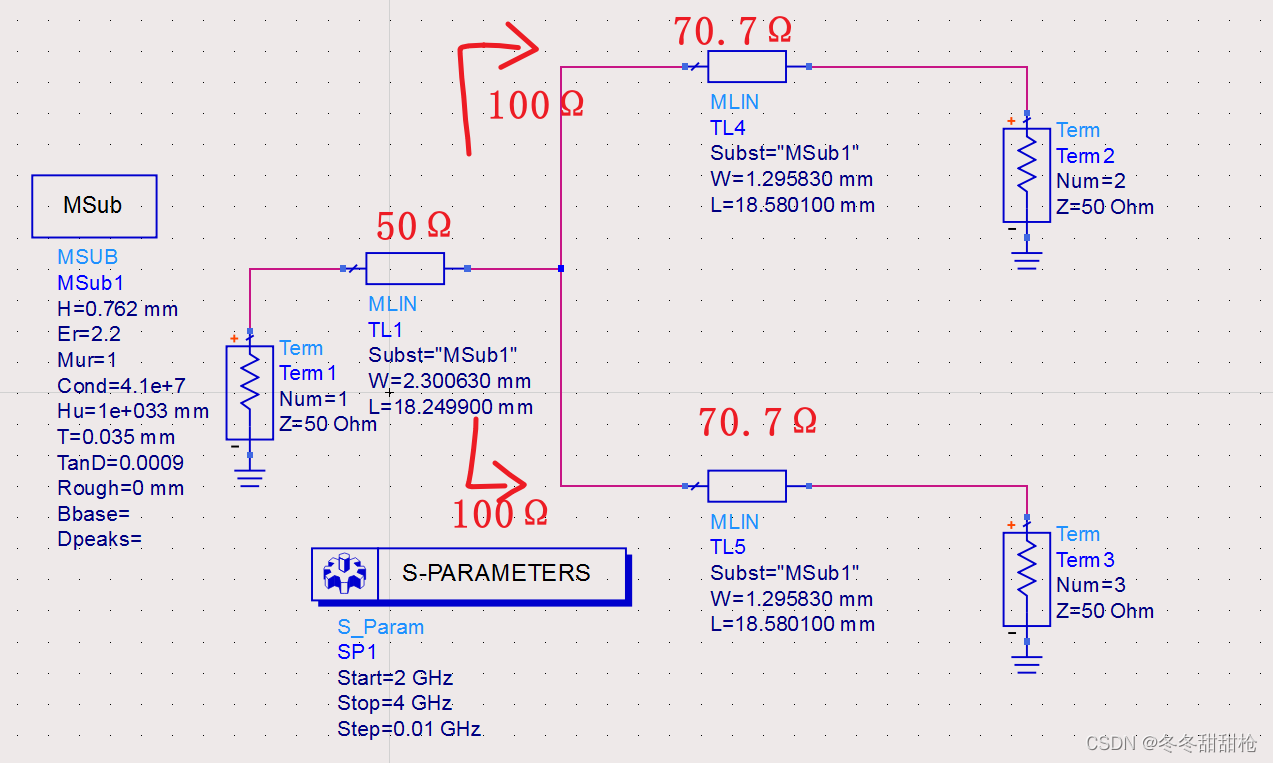

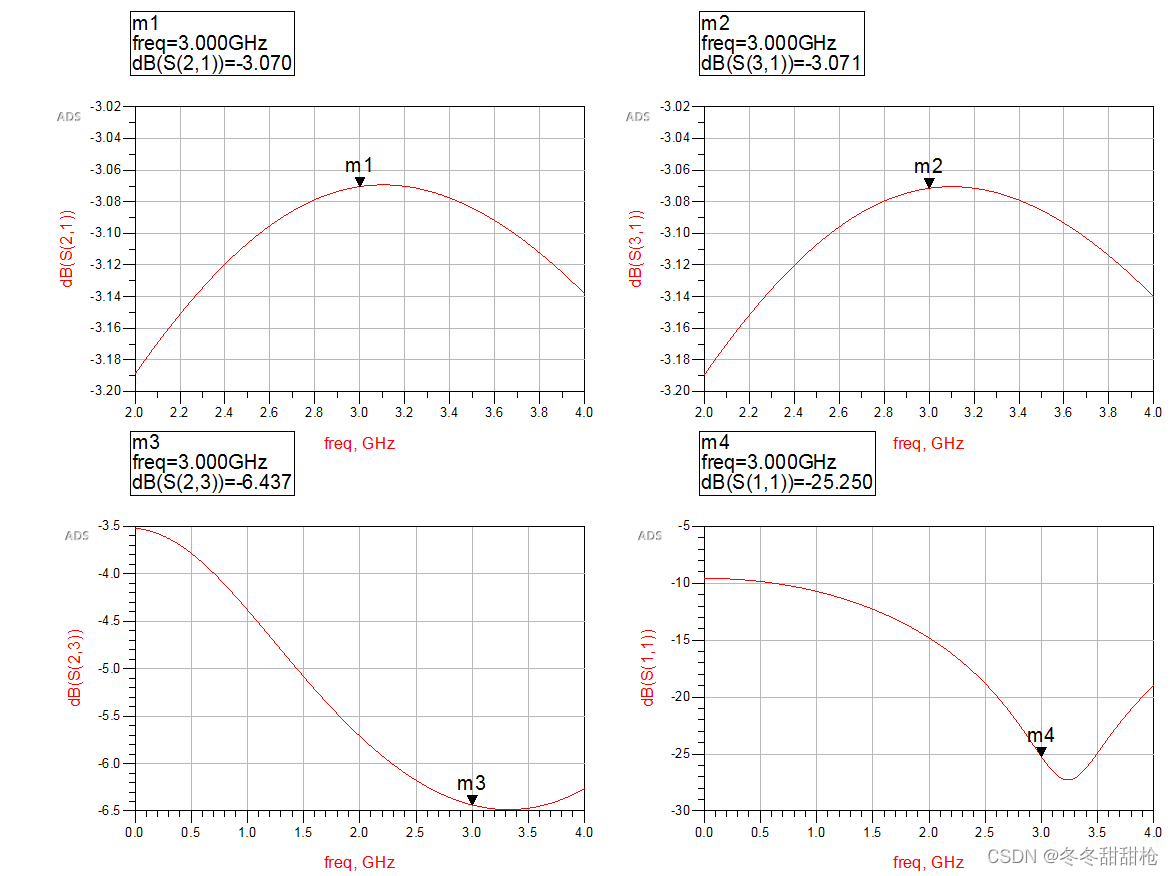

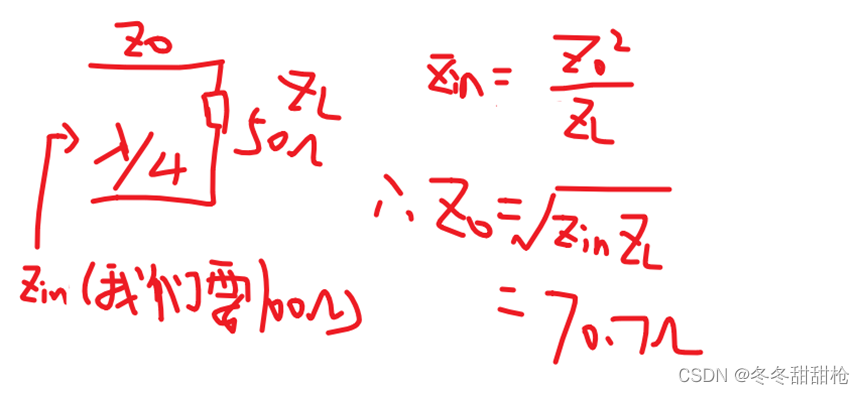

上述端口阻抗虽然改为100Ω，但是应该是50Ω才对，利用1/4波长阻抗变换器。



 注意：70.7Ω的波长为1/4λ，也就是90deg（长度必须一致）

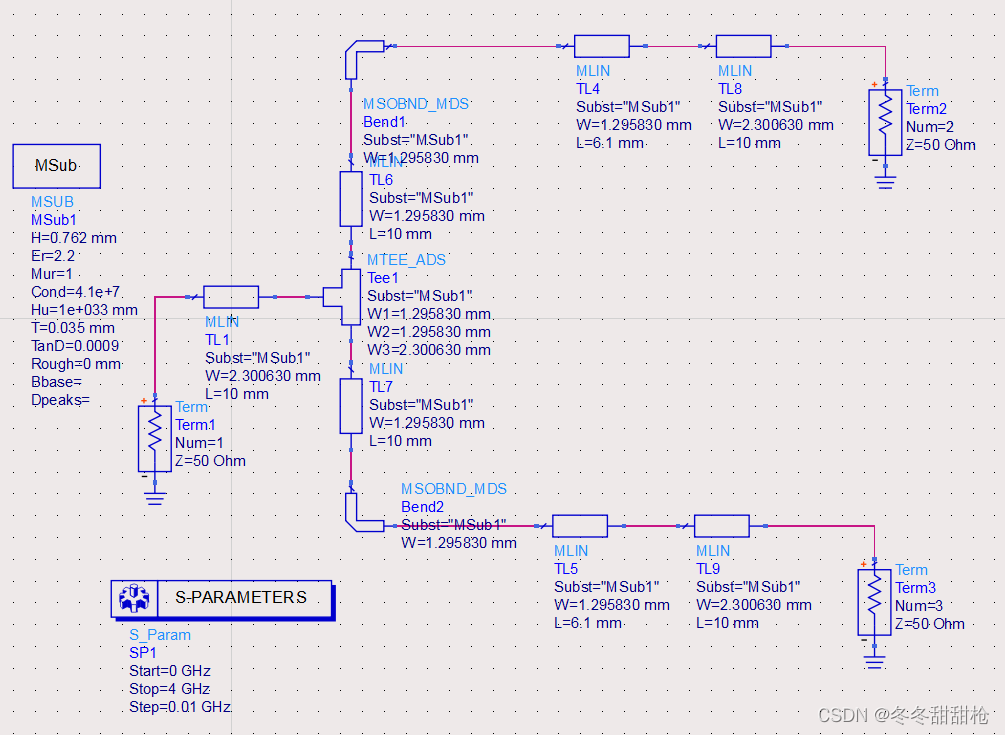

 （4）

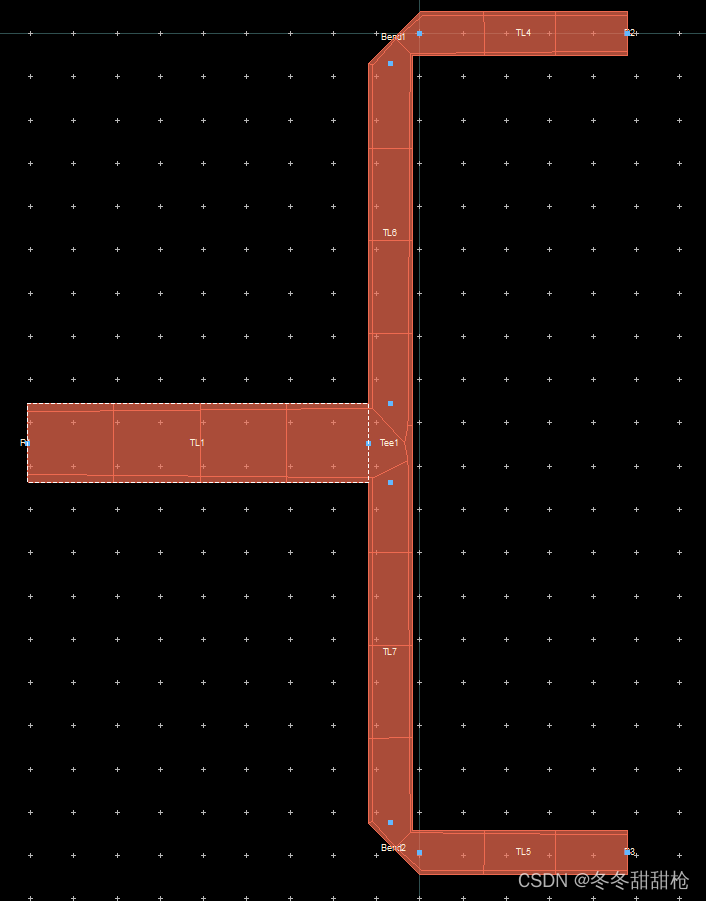

为了生成的版图更加整齐，进一步进行修改

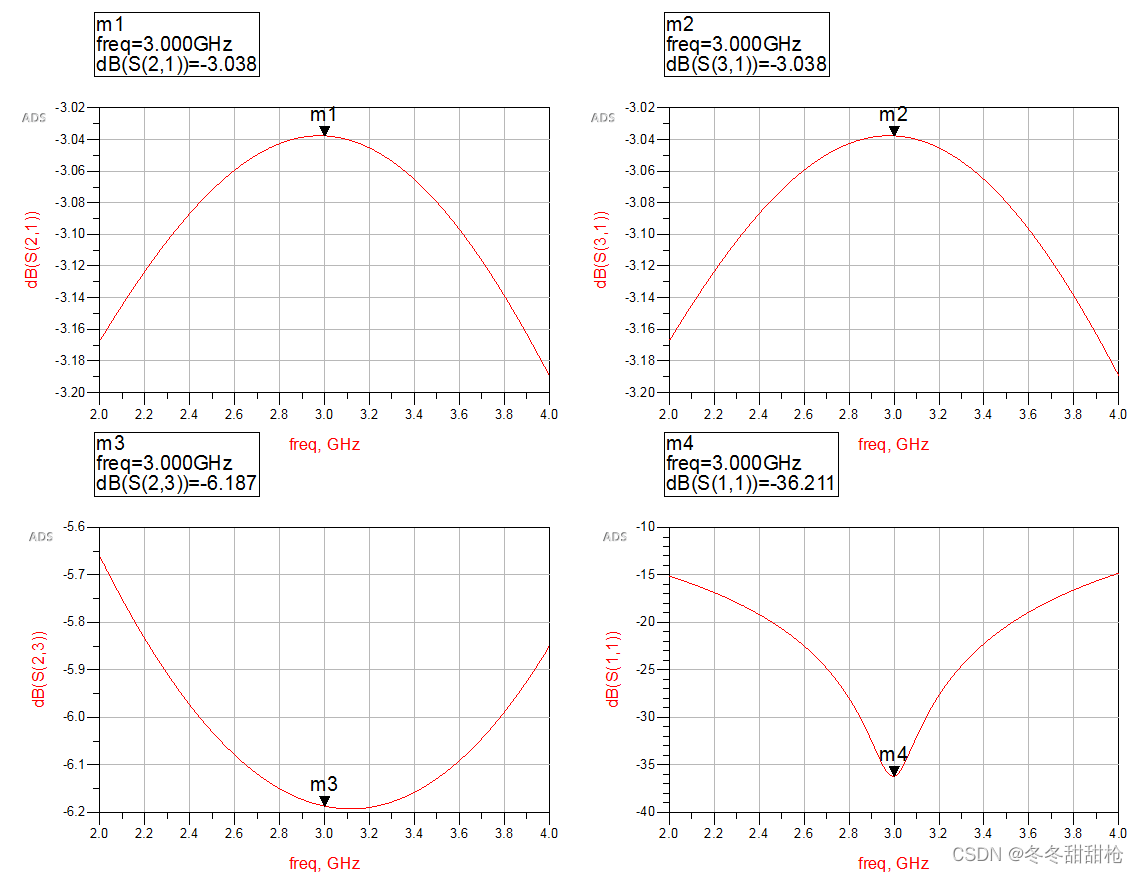

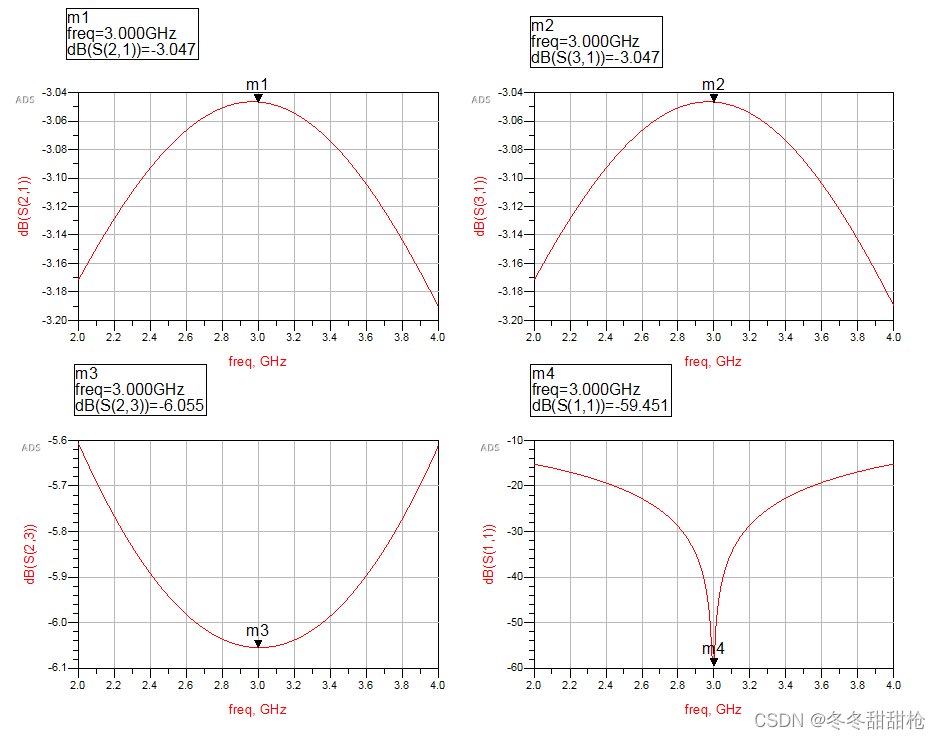

 尺寸越大（长度越长）频率越低，利用缩小长度来使频率点右移（增大长度来使频率点左移），使之达到自己的工作频率点。其次本次仿真隔离度较差。

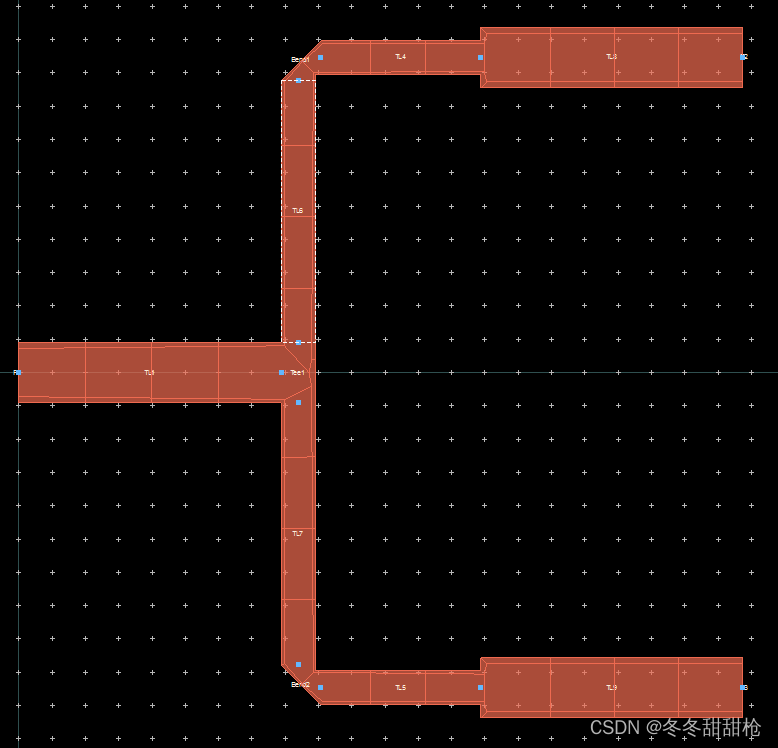

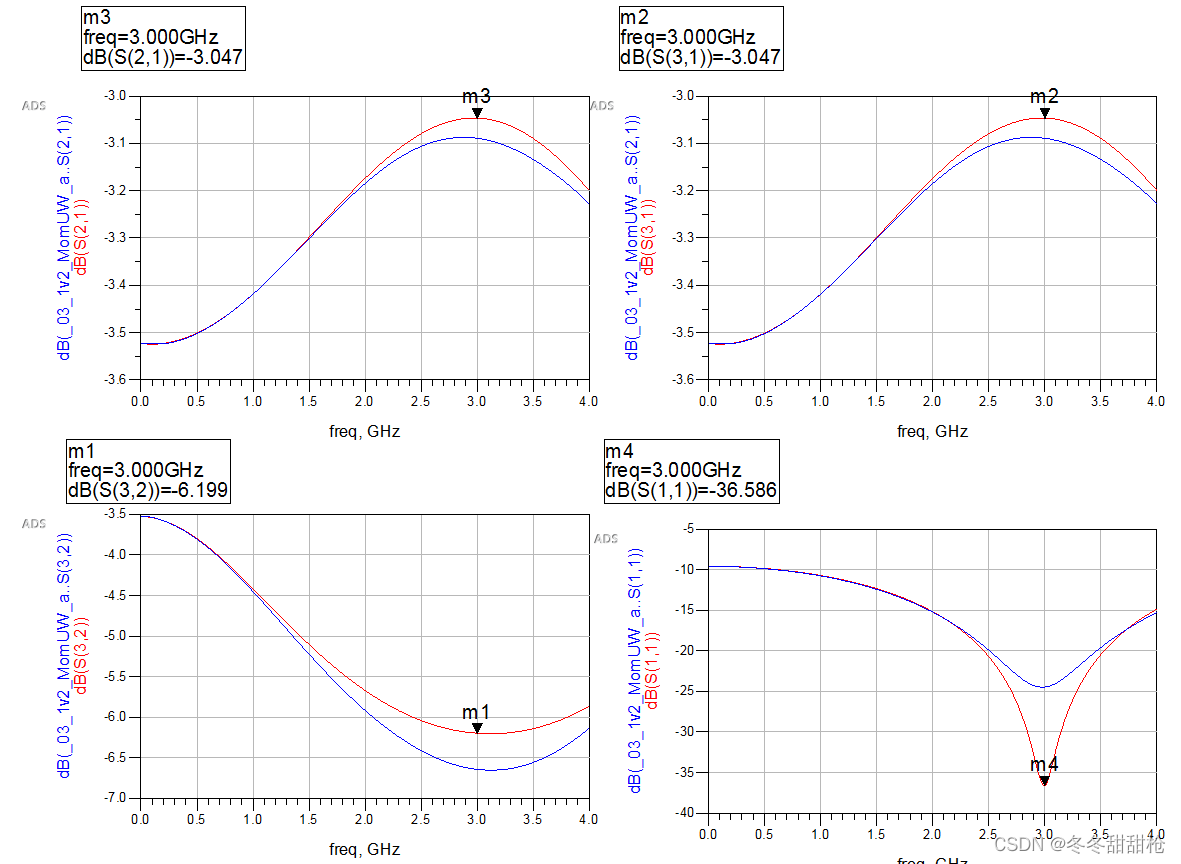

4、版图仿真



 若不能满足设计指标的要求，则需要返回原理图中重新进行变量参数的优化。

5、对比

在70.7Ω后面多加了一段50Ω的微带线。

 对比可见对于性能指标并没有提升！
