HIL测试与功能安全

目录

1. 介绍ISO26262
2. 安全相关项目中的HIL系统
3. 符合 ISO26262 标准的测试策略
4. HIL系统质量

ISO26262综述

创建产品信心和安全
产品安全的后果是信任度下降和形象受损

符合标准的加工和举证责任的必要性
描述整个安全生命周期
明确、可追溯的里程碑和批准是必不可少的
明确责任分配、决策者的批准和承诺

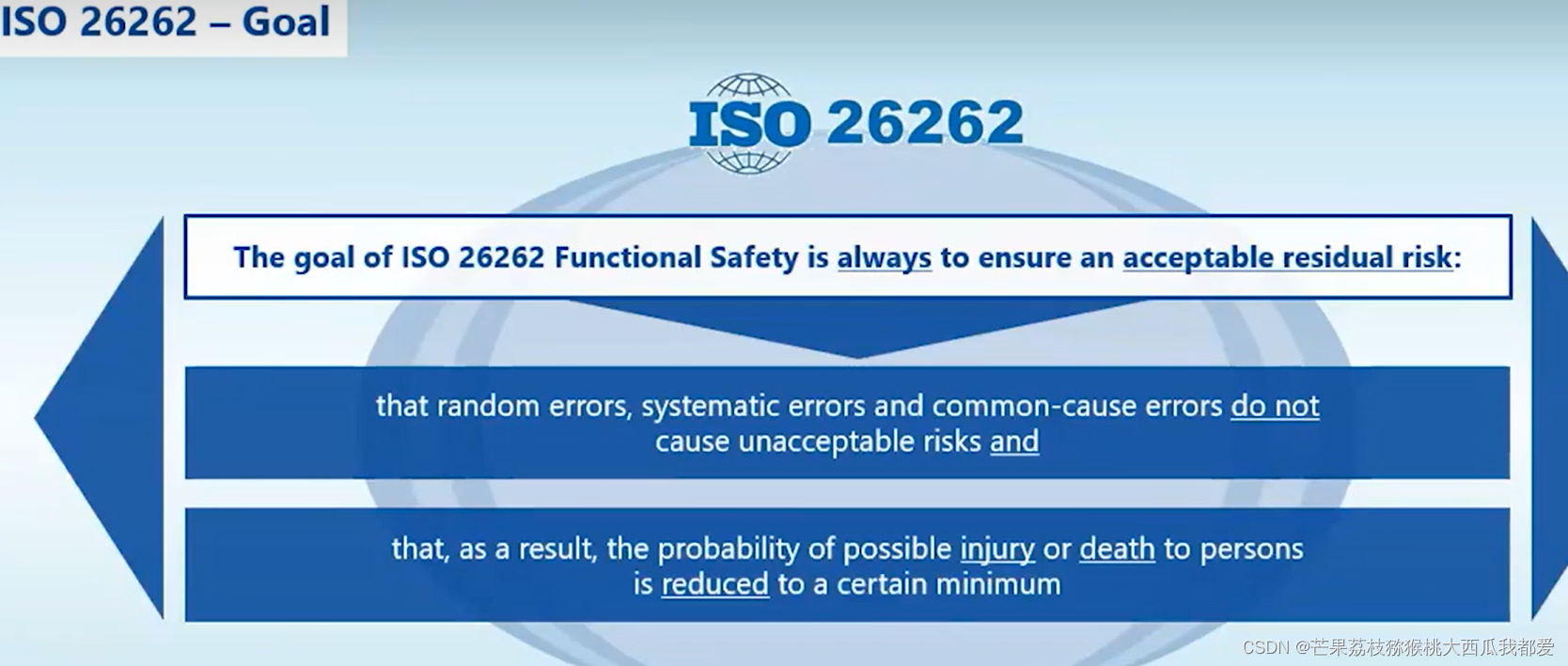

ISO26262目标

ISO 功能安全的目标始终是确保可接受的残余风险
随机误差、系统误差和共因误差不会导致不可接受的风险，以及
从而将可能造成人员伤亡的概率降低到最低限度

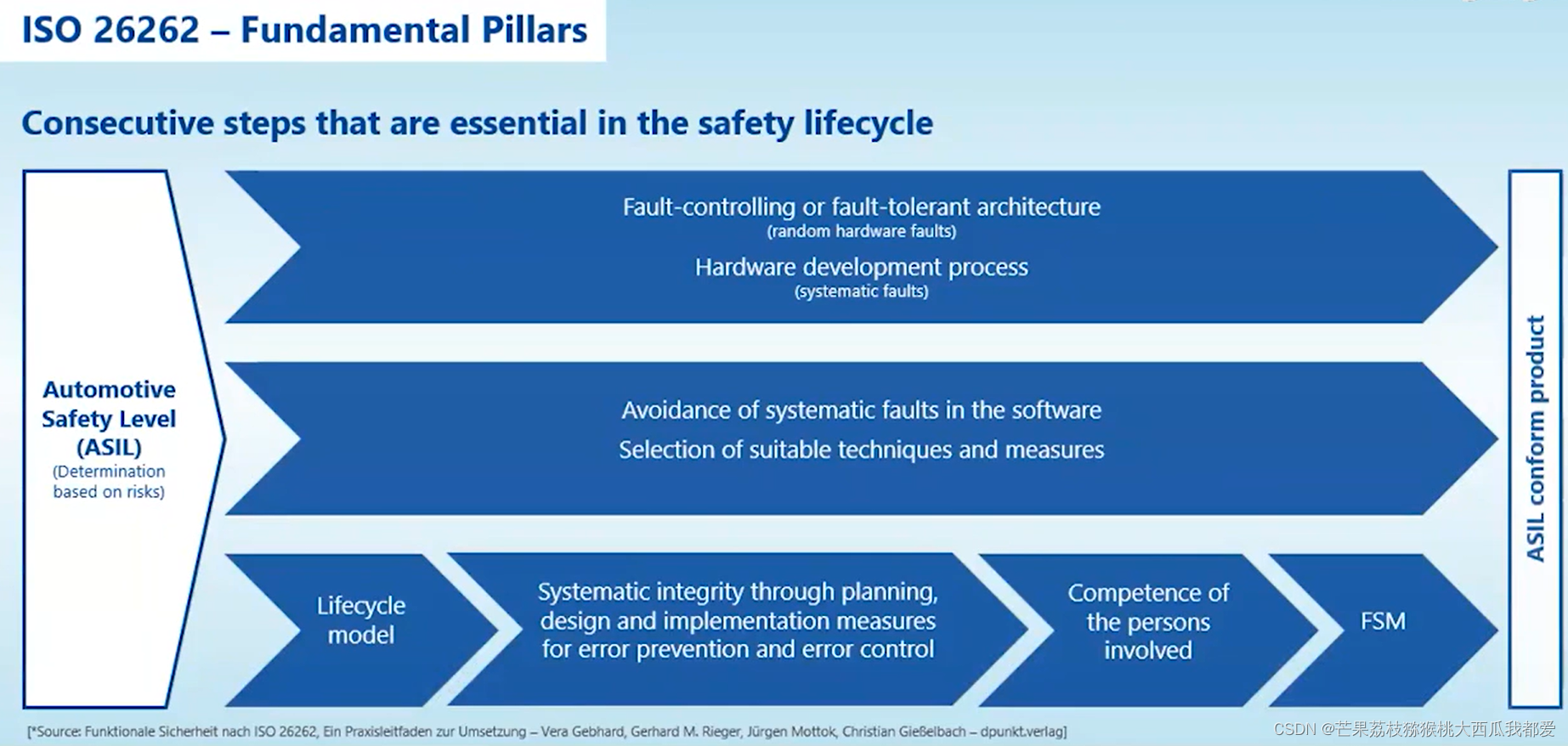

基本支柱
安全生命周期中必不可少的连续步骤

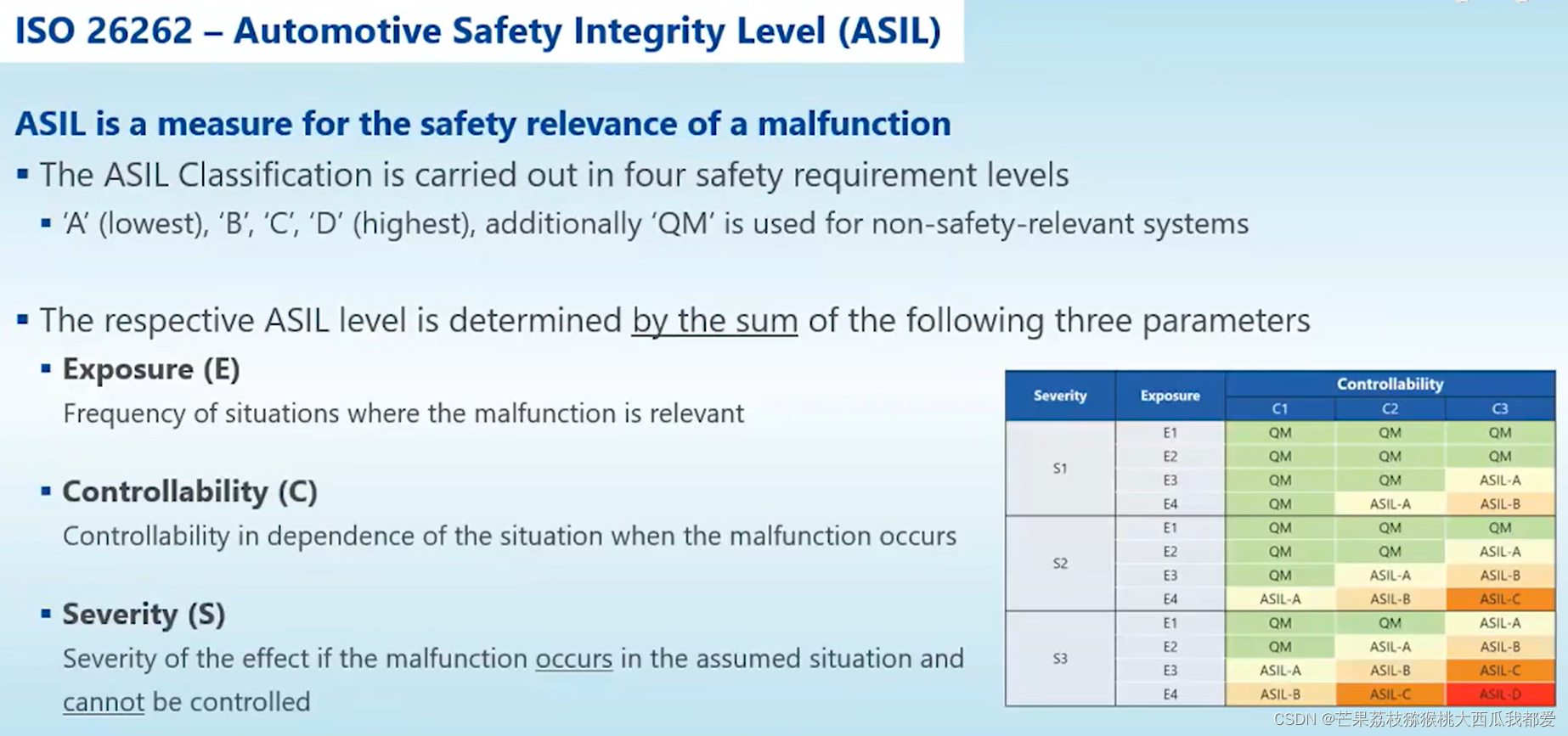

ISO26262-汽车安全完整性等级ASIL
ASIL 是衡量故障安全相关性的标准
ASIL 分为四个安全要求等级：A是最低，B，C，D是最高，QM为非安全相关系统
相应的 ASIL 等级由以下三个参数之和决定
暴露： 发生故障的频率
可控性： 可控性：可控性取决于故障发生时的情况
严重性：如果故障在假定情况下发生且无法控制，其影响的严重性

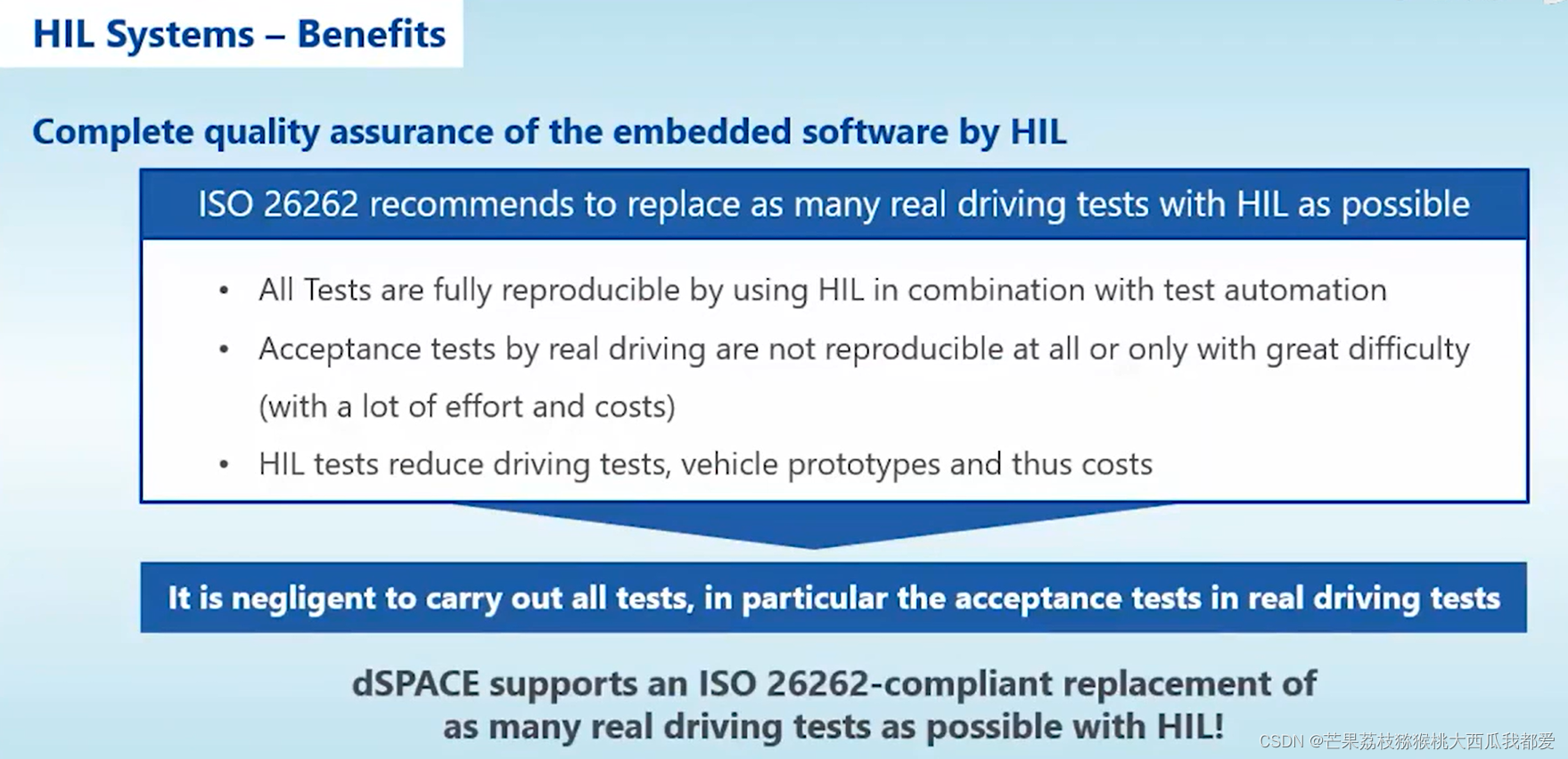

HIL测试的好处
通过 HIL 实现嵌入式软件的全面质量保证
ISO 26262 建议尽可能多地使用 HIL 取代实际驱动测试
通过将 HIL 与测试自动化相结合，所有测试均可完全重现
通过实际驱动进行的验收测试根本无法重现，或者很难重现
HIL 测试可减少驾驶测试、车辆原型，从而降低成本
在实际驾驶测试中进行所有测试，特别是验收测试，是一种疏忽
dSPACE 支持用 HIL 尽可能多地取代符合 ISO26262 标准的实际驾驶测试

测试策略

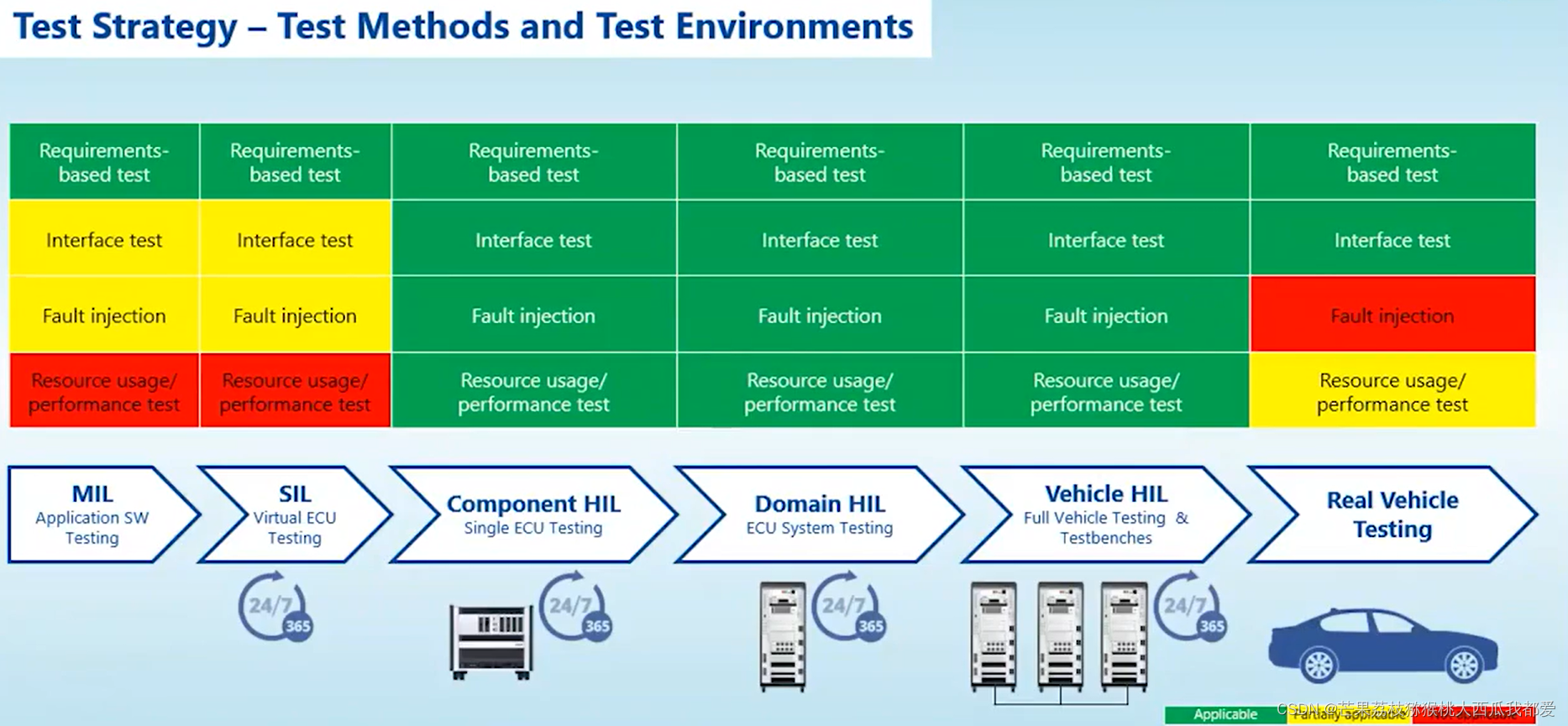

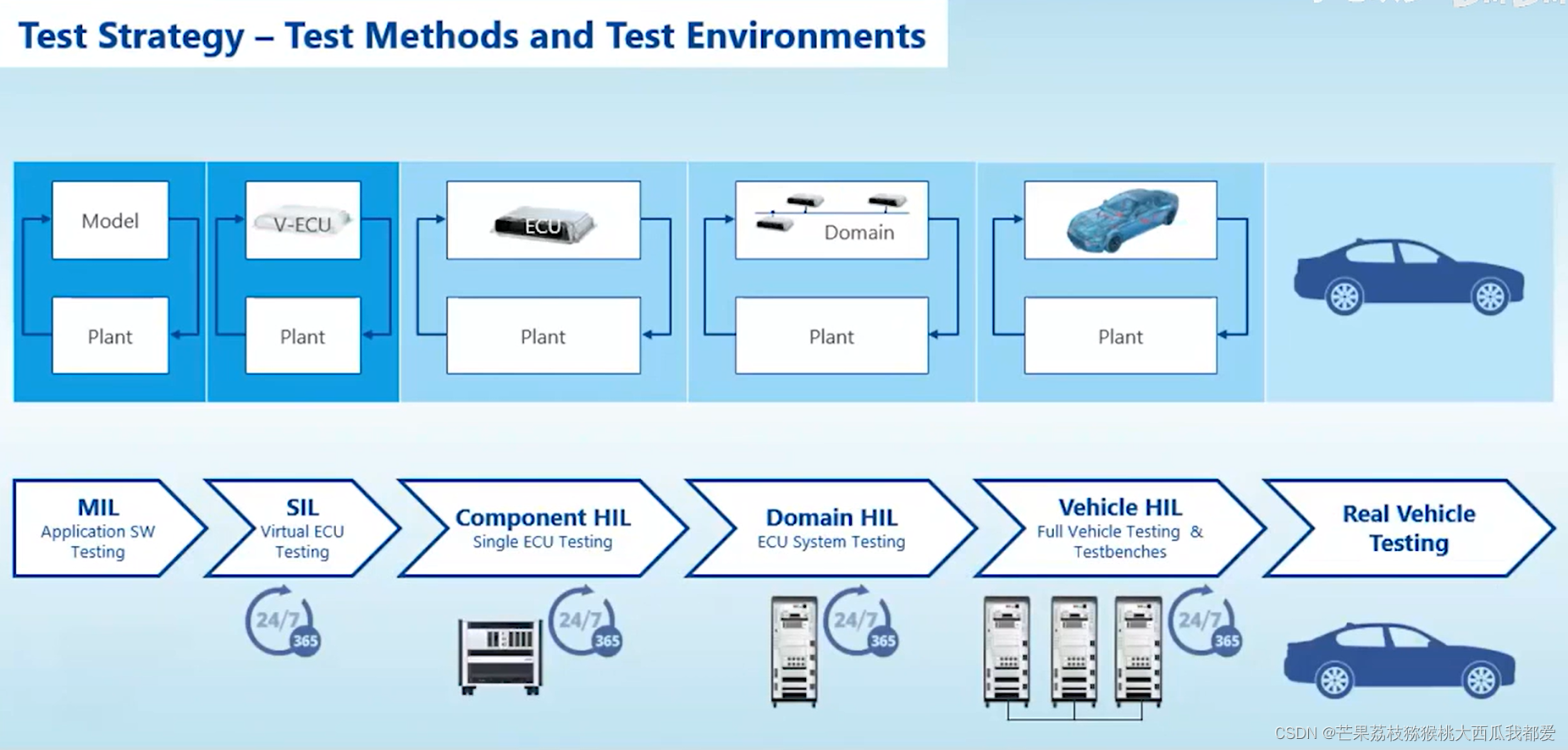

测试方法与测试环境

举例
MIL和SIL测试使用与基于需求的测试，以及部分接口测试和错误注入测试

故障注入测试

接口测试工作

实车测试
