Arduino Uno 实验8——HC-SR04 超声波测距模块

HC-SR04 超声波测距模块简介

  由于超声波指向性强,能量消耗缓慢,在介质中传播的距离较远,因而超声波经常用于距离的测量,如测距仪和物位测量仪等都可以通过超声波来实现。
  HC-SR04超声波测距模块可提供2cm-400cm的非接触式距离感测功能,测距精度可达高到3mm;模块包括超声波发射器、接收器与控制电路
在这里插入图片描述

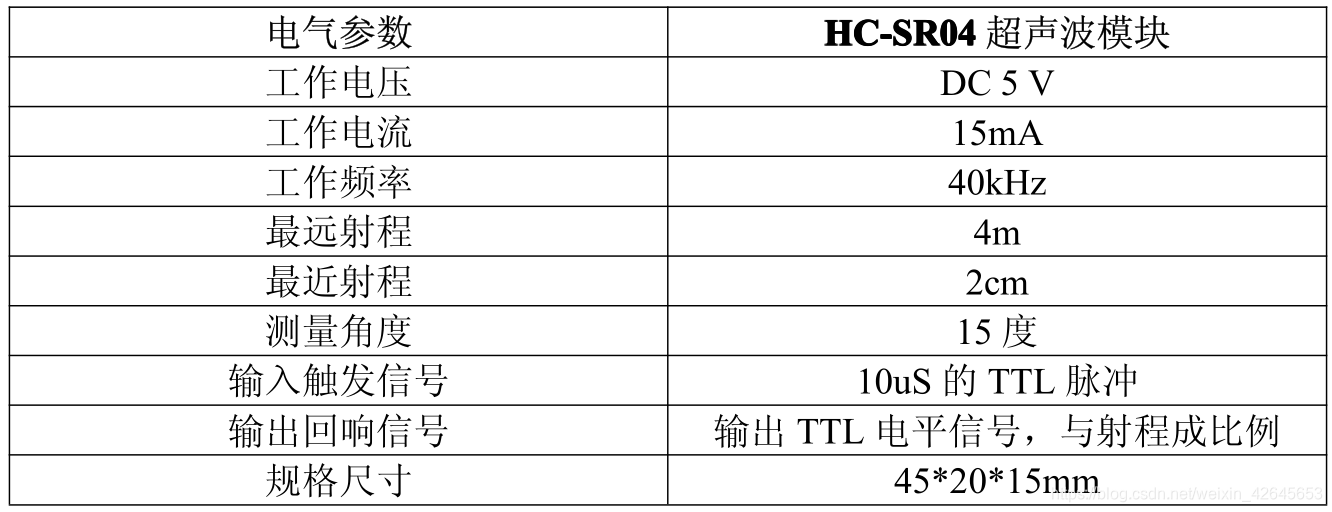

电气参数

在这里插入图片描述

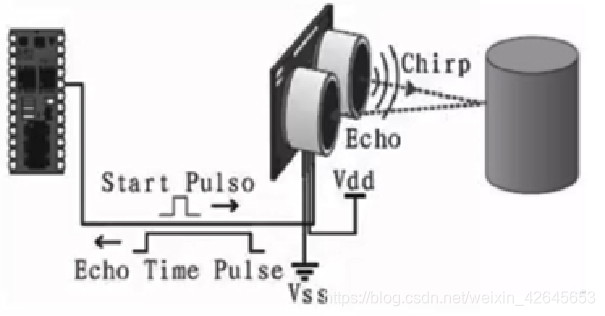

基本工作原理

  超声波测距模块——触发信号后发射超声波,当超声波投射到物体而反射回来时,模块输出——回响信号,以触发信号和回响信号间的时间差,来判定物体的距离。
在这里插入图片描述

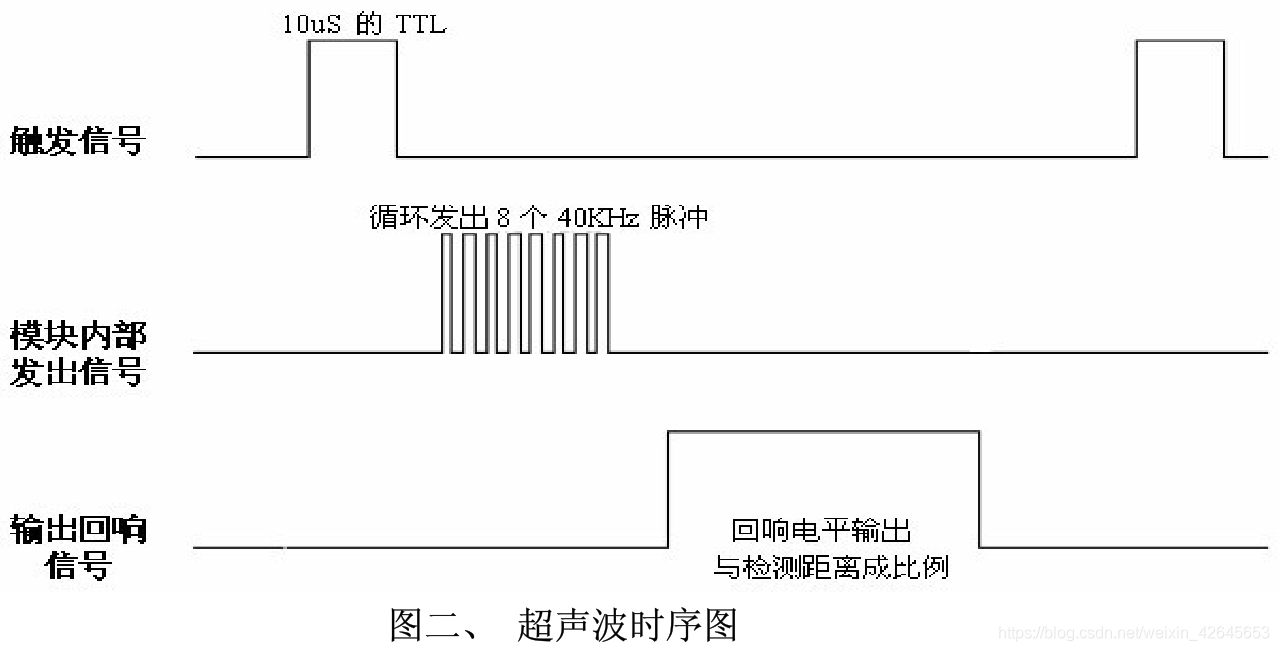

时序图

在这里插入图片描述

  (1)采用IO口TRIG触发测距,给最少10us的高电平信号。
  (2)模块自动发送8个40khz的方波,自动检测是否有信号返回;
  (3)有信号返回,通过IO口ECHO输出一个高电平,高电平持续的时间就是超声波从发射到返回的时间。测试距离=(高电平时间*声速(340M/S))/2;

  以上时序图表明你只需要提供一个10uS以上脉冲触发信号,该模块内部将发出8个40kHz周期电平并检测回波。一旦检测到有回波信号则输出回响信号。回响信号的脉冲宽度与所测的距离成正比。由此通过发射信号到收到的回响信号时间间隔可以计算得到距离。公式: uS/58=厘米或者uS/148=英寸;或是:距离=高电平时间*声速(340M/S)/2;建议测量周期为60ms以上,以防止发射信号对回响信号的影响。
注意:
  1、此模块不宜带电连接,若要带电连接,则先让模块的GND端先连接,否则会影响模块的正常工作。
  2、测距时,被测物体的面积不少于0.5平方米且平面尽量要求平整,否则影响测量的结果。

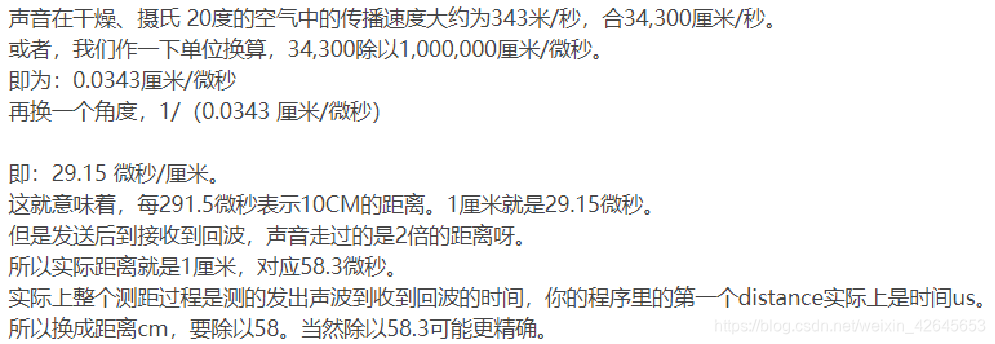

除以58的由来:

  由超声波测距的工作原理和时序图,我们可以得到时间的数值,在得到这个数值之后,还需要除以58,这是由于:
在这里插入图片描述

超声波测距模块的使用

实验一:超声波测距

项目要求:

  通过超声波测距模块测得距离障碍物的距离,并通过串口监视器进行输出。

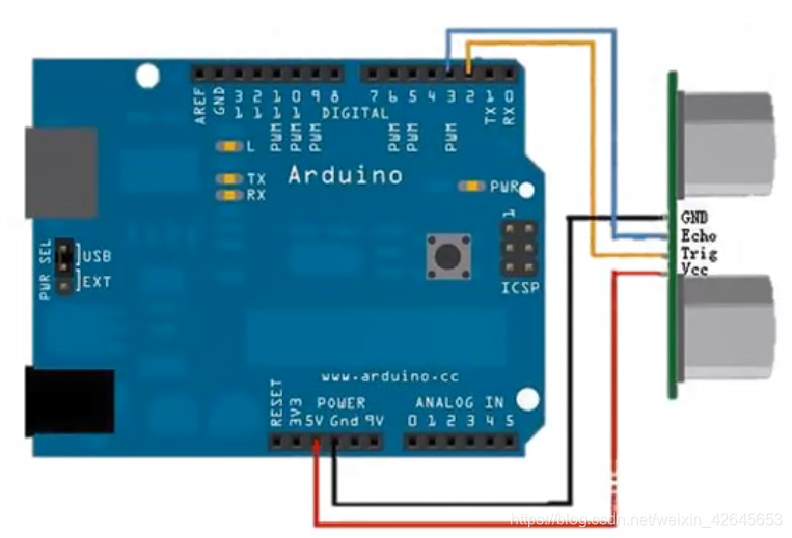

电路搭建

在这里插入图片描述

参考程序
const int TrigPin = 3;  //超声波的触发引脚连接引脚3
const int EchoPin = 2;   //超声波的接受引脚连接引脚2
int distance;  //定义全局变量,保存距离

void setup() {
  Serial.begin(9600);
  pinMode(TrigPin, OUTPUT);
  pinMode(EchoPin, INPUT);
}

void loop() {
  digitalWrite(TrigPin, LOW);
  delayMicroseconds(2);   //本段语句的目的先拉低Trig,然后发送10us的高电平信号去触发超声波传感器
  digitalWrite(TrigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(TrigPin, LOW);
  distance = pulseIn(EchoPin, HIGH) / 58.0;  //本语句的含义是计算距离并换算成厘米
  Serial.print(distance);
  Serial.println("cm");
  delay(100);
}

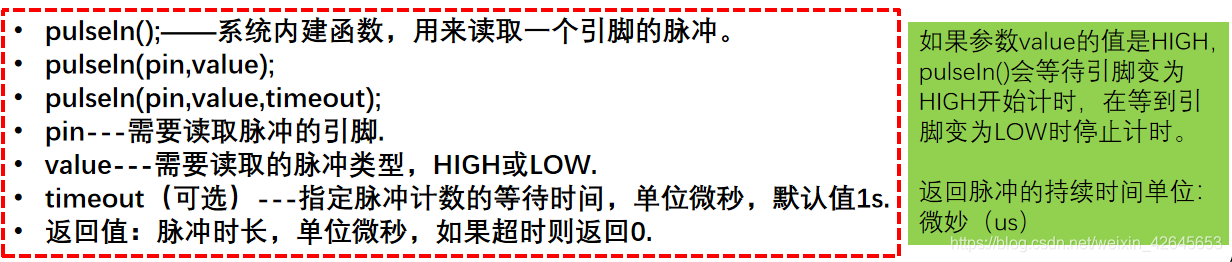

pulseIn函数介绍

在这里插入图片描述

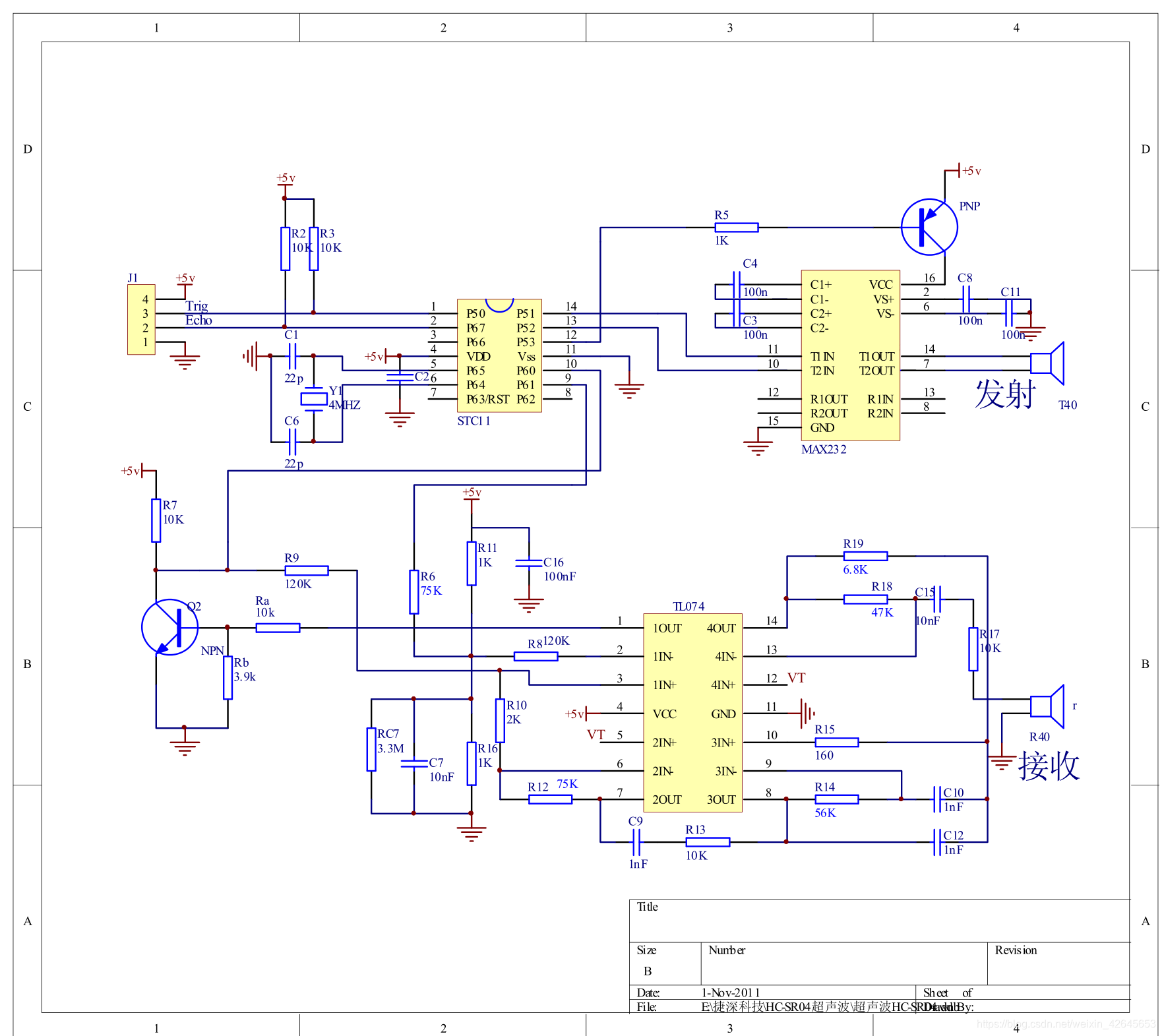

原理图

在这里插入图片描述

使用LCD和Arduino制作超声波测距仪说明: 在这个Arduino教程中,我将向您展示如何使用HC-SR04超声波传感器,并将其与LCD显示器集成,以便显示传感器与特定物体之间的距离。 所需材料: Arduino UNO 面包 16 x 2液晶显示器 HC-SR04超声波传感器 10K电位器(与上面连接的LCD显示器一起) 跨接电缆 第一步:连接HC-SR04超声波传感器 HC-SR04超声波传感器有4个引脚:VCC引脚,触发引脚,回波引脚和GND引脚。如上图所示,VCC引脚连接到面包上的+ 5V,GND引脚连接到面包上的GND,trig引脚连接到Arduino的数字引脚11,echo引脚连接到数字引脚10 Arduino的。 第二步:连接LCD和电位器 为了将LCD连接到面包,我建议您将引脚连接头焊接到显示器的连接器上。LCD显示器的连接如下: LCD VSS引脚到面包上的Arduino GND 在面包上将LCD VDD引脚连接到Arduino 5V LCD VO引脚至10k电位器中心引脚 LCD RS引脚连接到数字引脚1 在面包上将LCD RW引脚连接到Arduino GND LCD使能引脚到数字引脚2 LCD D4引脚连接到数字引脚4 LCD D5引脚至数字引脚5 LCD D6引脚到数字引脚6 LCD D7引脚至数字引脚7 LCD面上的一个针脚+ 5V 面包上的LCD K引脚连接到GND 10K电位器的其余引脚连接到面包和GND上的+ 5V。 第三步:供电 对于这个项目,我们可以通过任何+ 5V电源为Arduino供电。您可以使用计算机上的USB端口为Arduino供电,但在此项目中,我将使用便携式电池。在将电源连接到Arduino之前,确保Arduino上的+ 5V端口连接到面包上的+ 5V。做同样的事情,将Arduino的GND端口连接到面包的GND。 第四步:获取代码 具体代码见附件。 第五步:观看视频 使用LCD和Arduino制作超声波测距仪视频: https://v.youku.com/v_show/id_XMzIzMjg4NTQ4MA==.html
