FPGA第一弹

  • 预备工作
    软件：Quartus

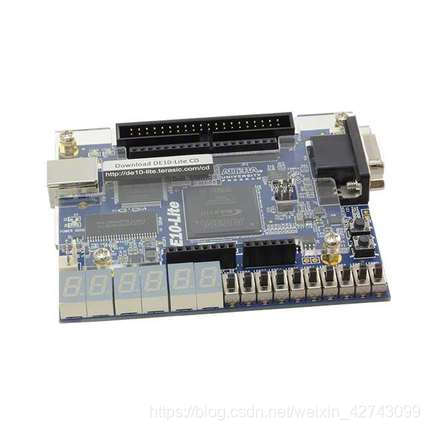

    FPGA开发板（手上有两块，一块是学校的DE10-Lite，一块是黑金的AX301，暂时先用DE10-Lite来学习，黑金的那块资料比较全，后续有需要的话再补充）
    在这里插入图片描述

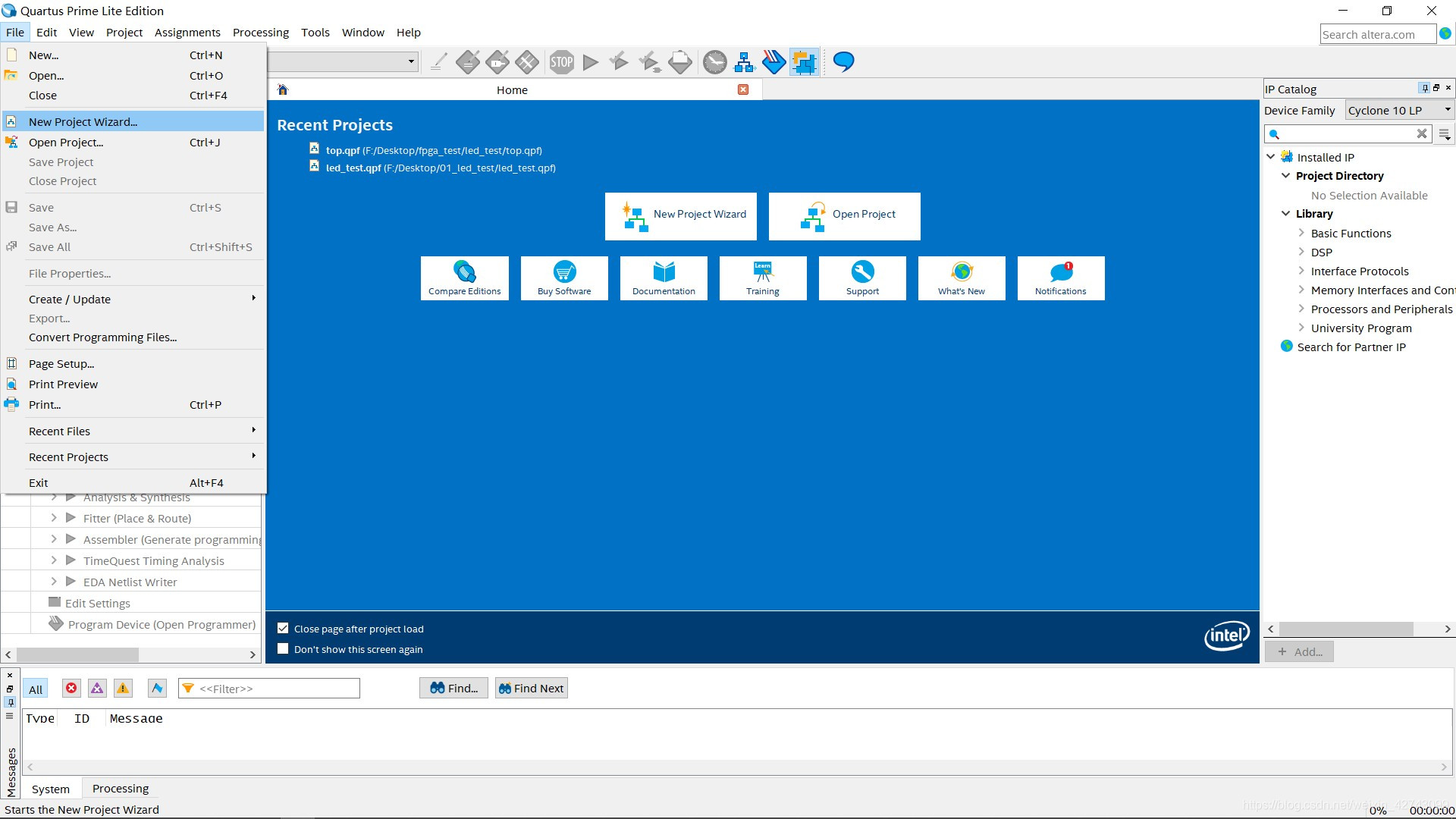

  • 因为自己也是因为毕设和课程原因来做fpga，接下来不知道会不会经常做这个，为了避免自己遗忘细节，所以就把这个当作笔记吧，写的详细一点
    在这里插入图片描述

  • 下图第一个是你新建项目文件的目录，后面两个是工程名
    在这里插入图片描述

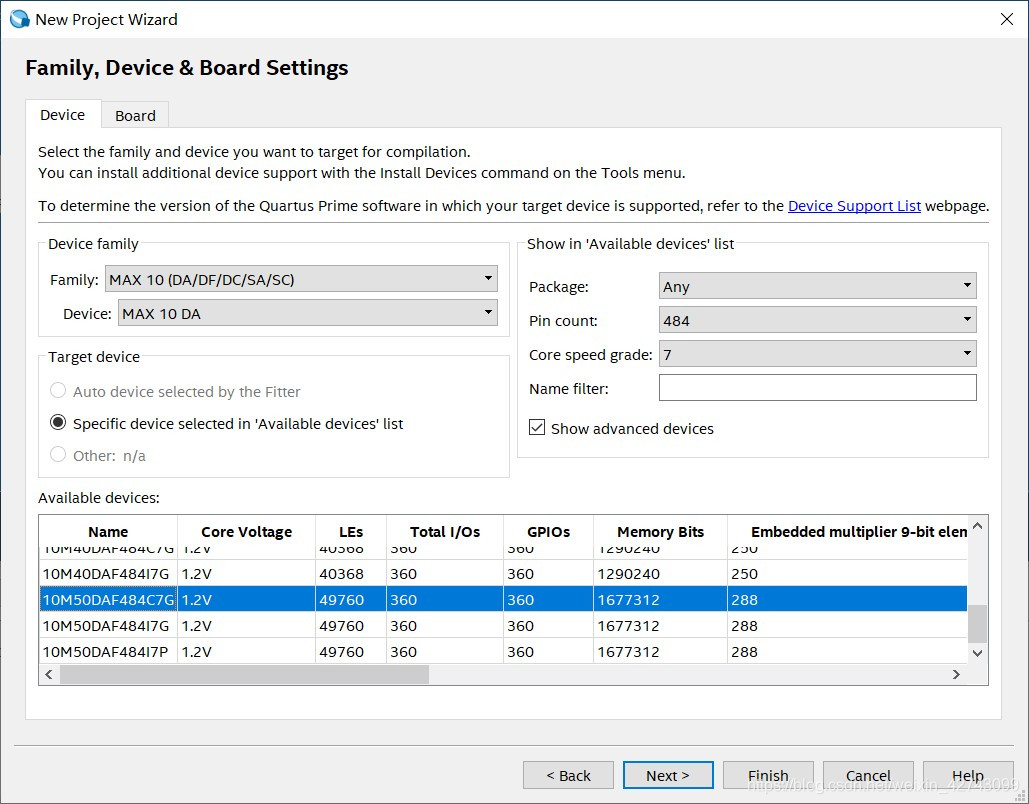

  • 然后一路next到如下图，这里要注意的是在设备系列里面选择自己开发板的芯片型号，右边的设备目录也是选择跟芯片相关信息，不知道怎么选的话直接在底下的可用设备一个个找
    在这里插入图片描述

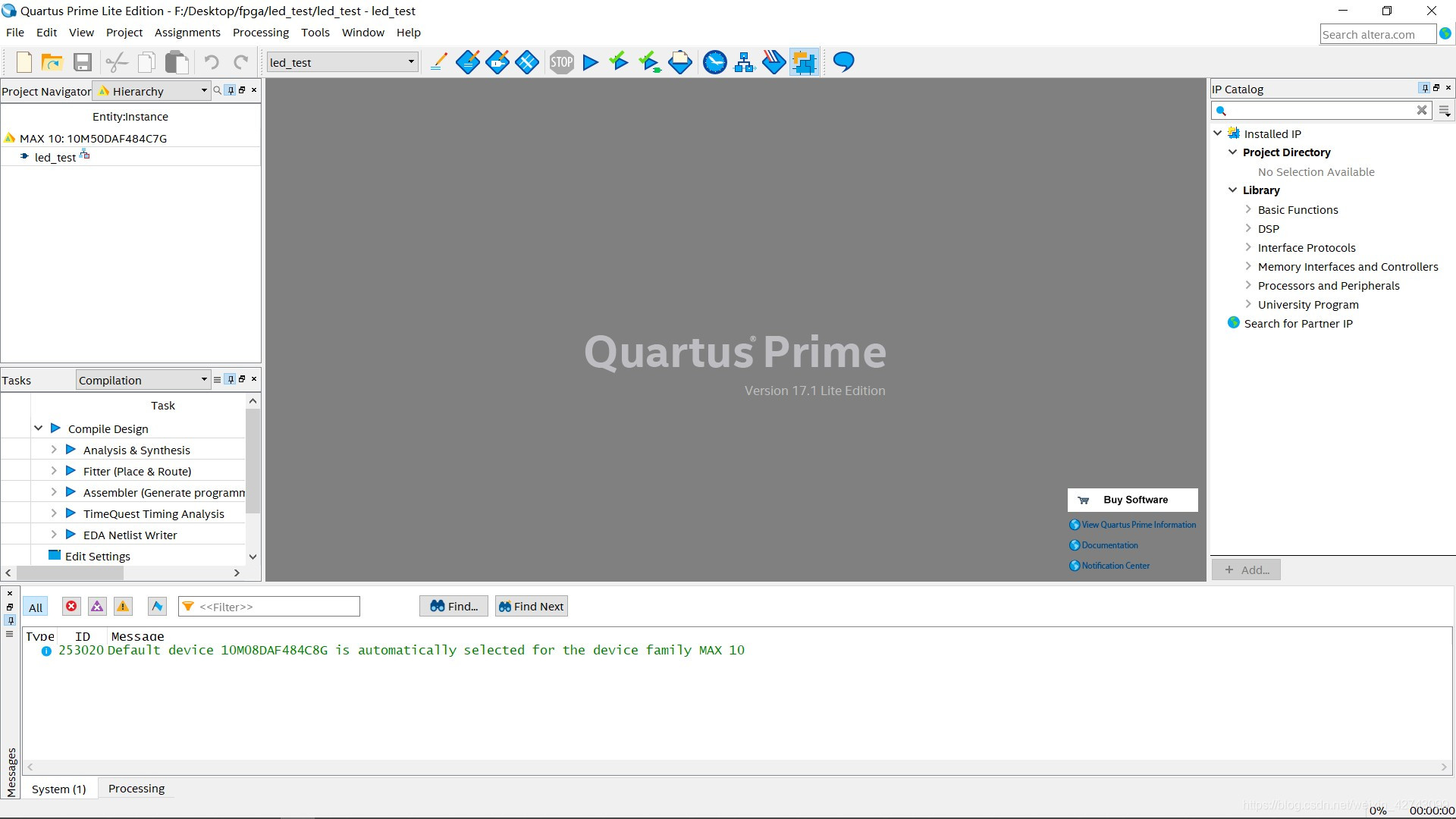

  • 然后又是一路next到最后finish，完成项目创建
    在这里插入图片描述

  • 创建新文件，注意保存的时候文件名要和模块名一样
    在这里插入图片描述

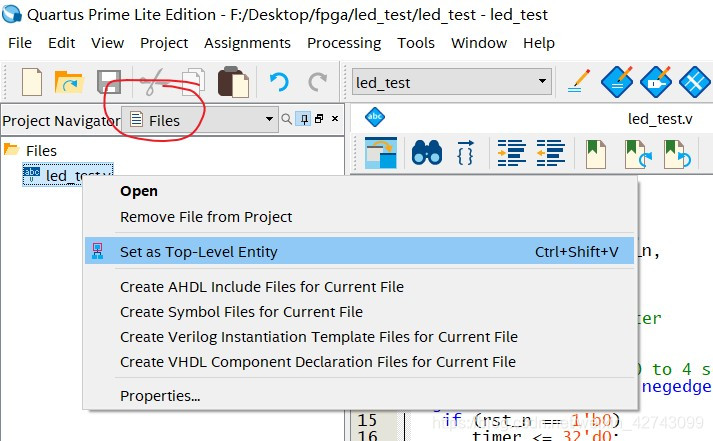

  • 把该文件设置成顶层文件
    在这里插入图片描述

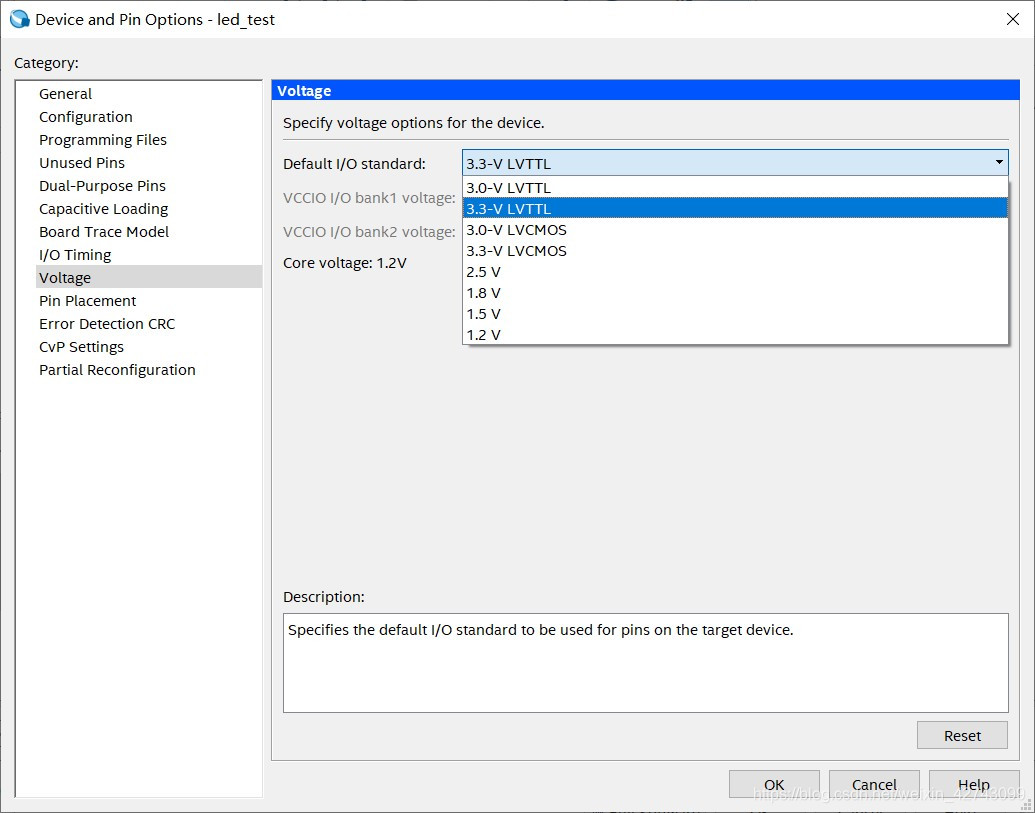

  • 在assignments的device里面设置一些参数（参数根据芯片手册选择）
    在这里插入图片描述
    在这里插入图片描述

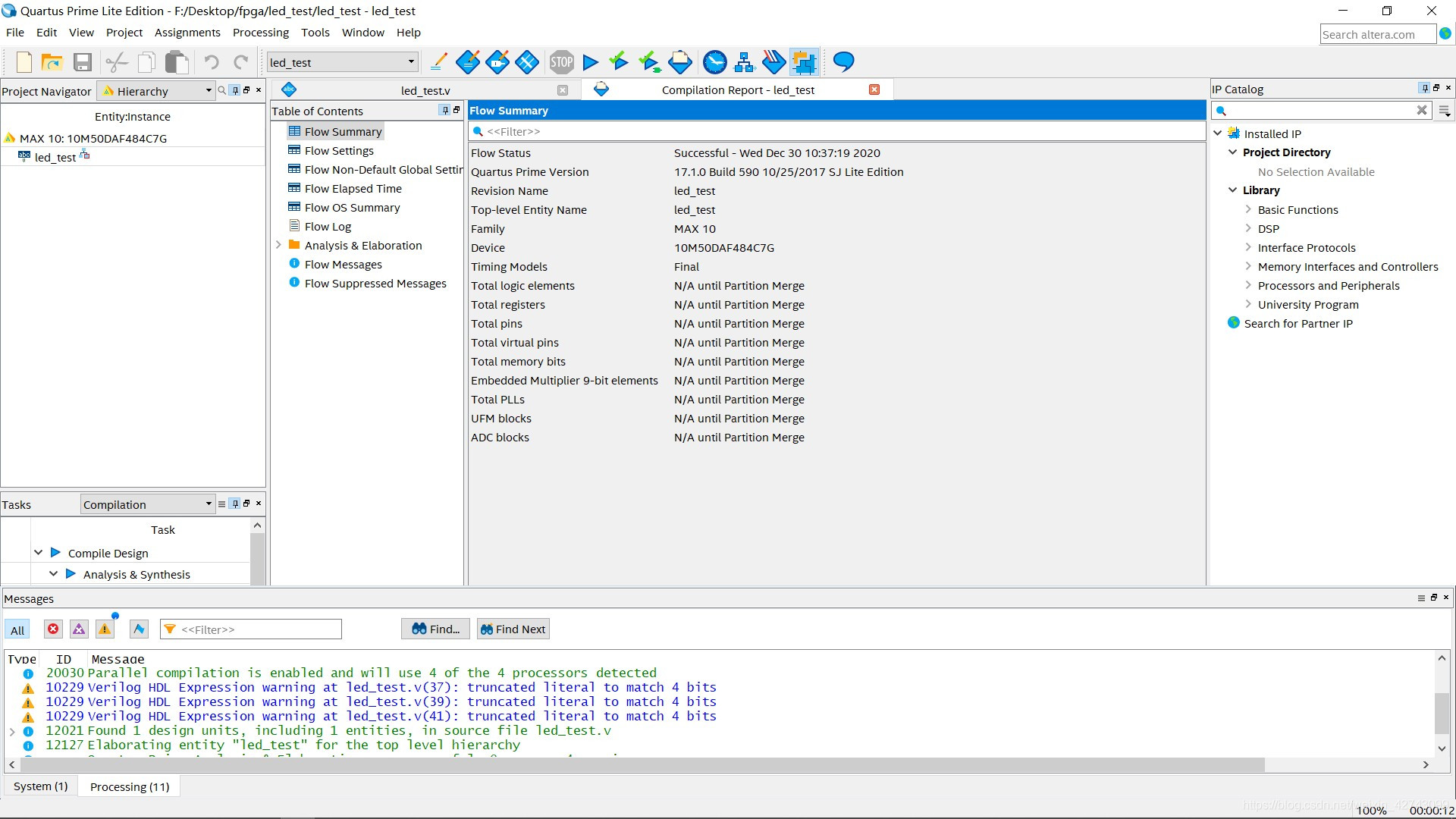

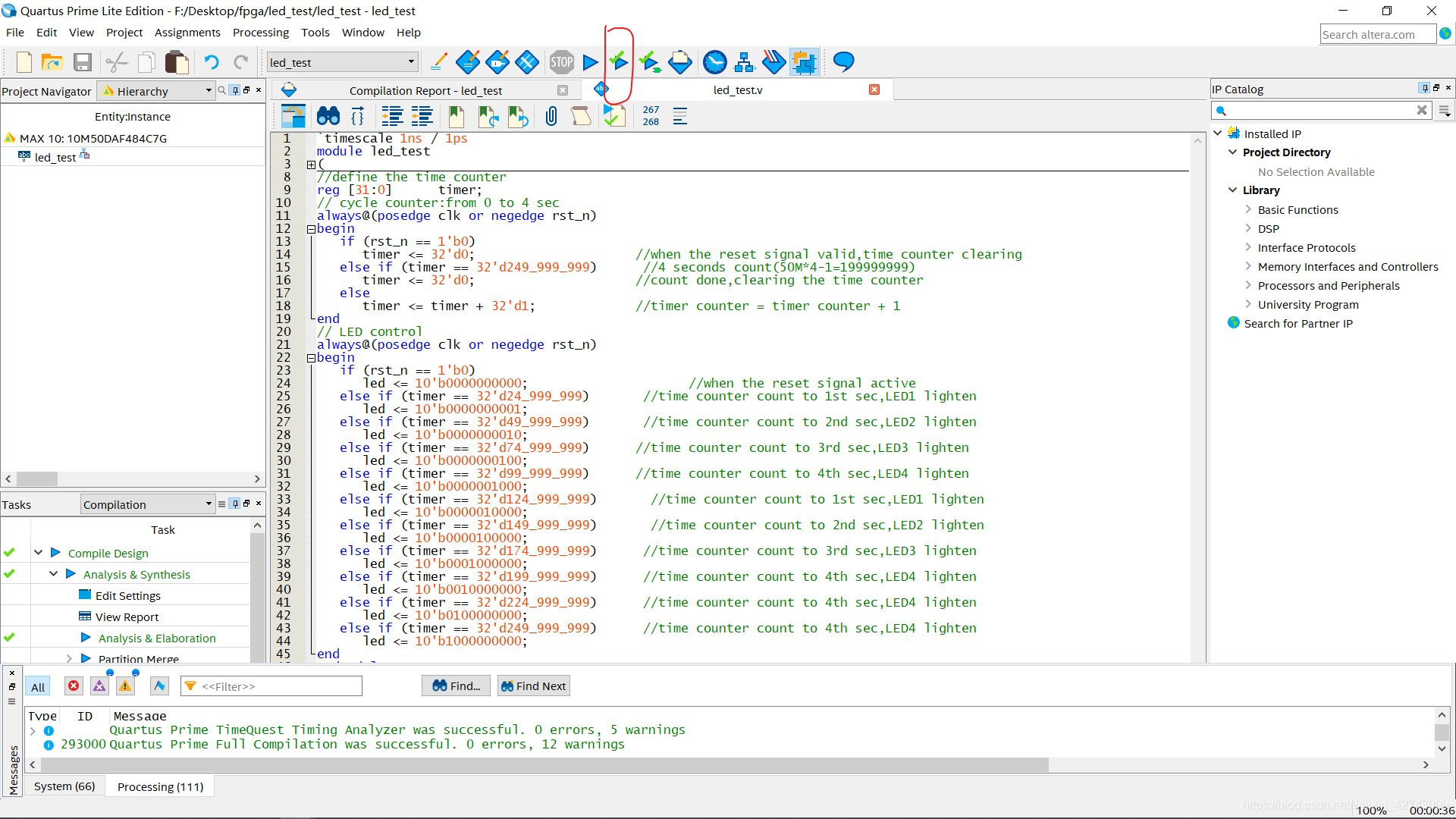

  • 执行分析
    在这里插入图片描述

在这里插入图片描述

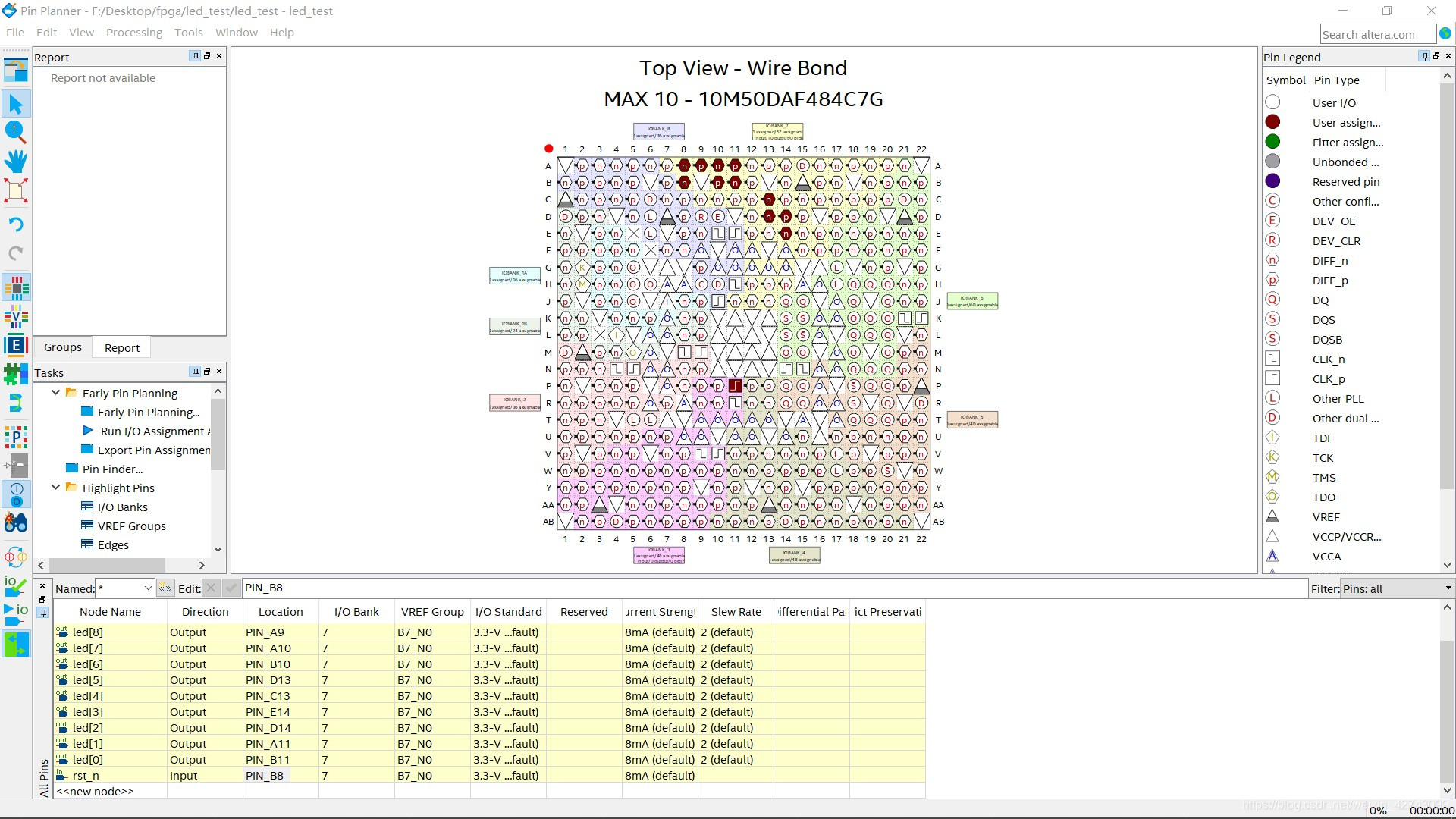

  • 在assignments的pin planner里面设置引脚，引脚也依照开发板手册进行选择

在这里插入图片描述

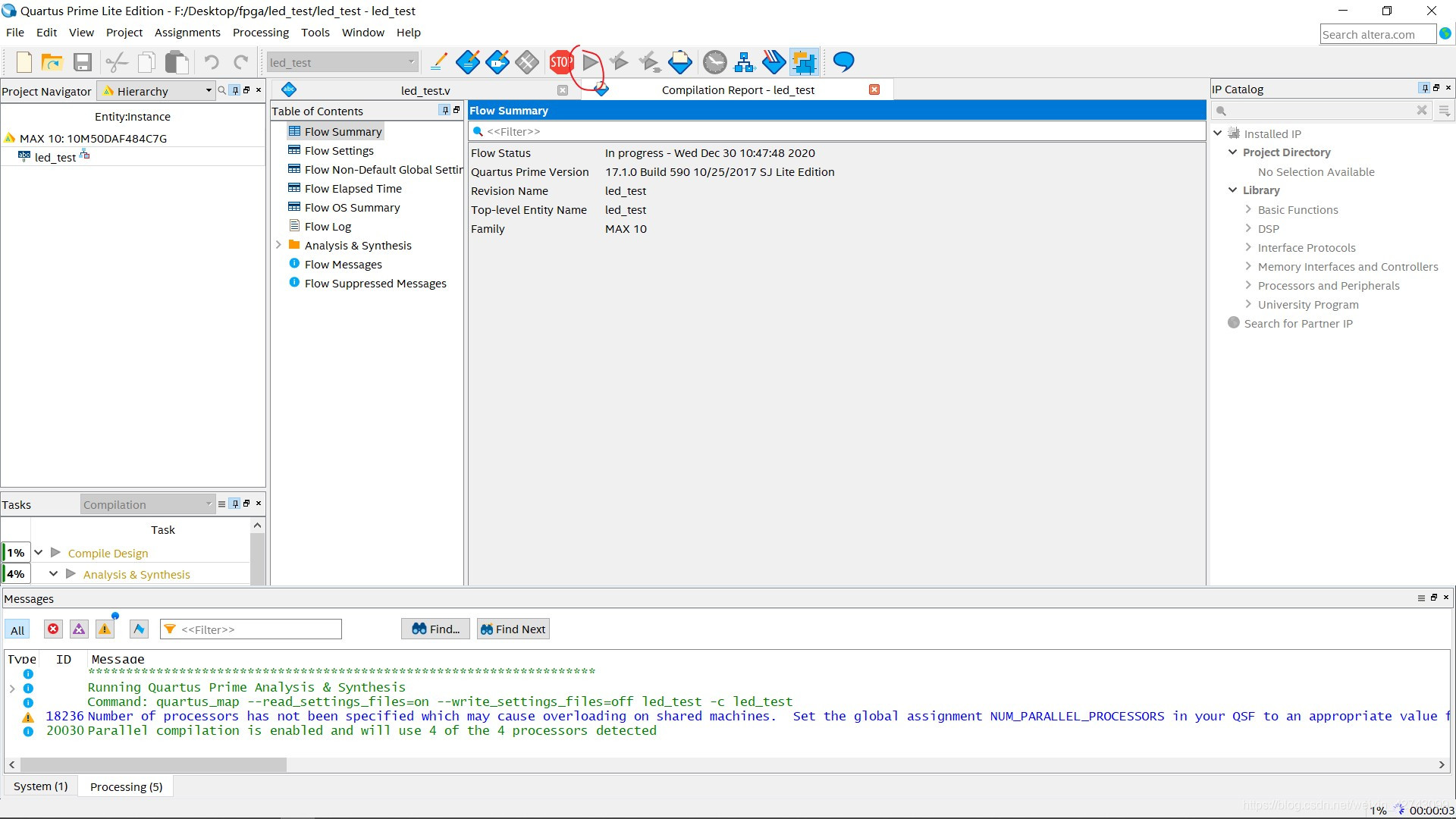

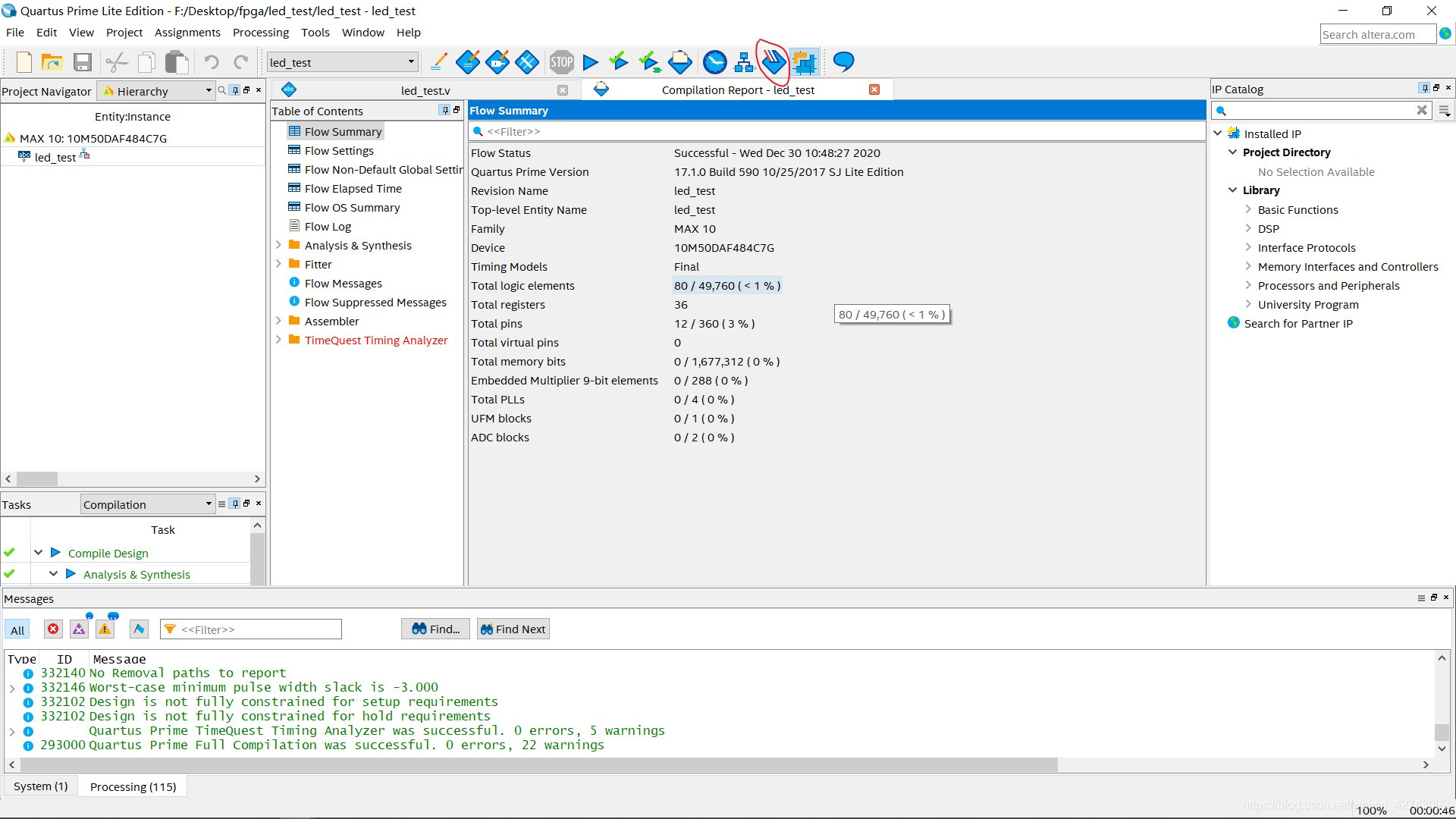

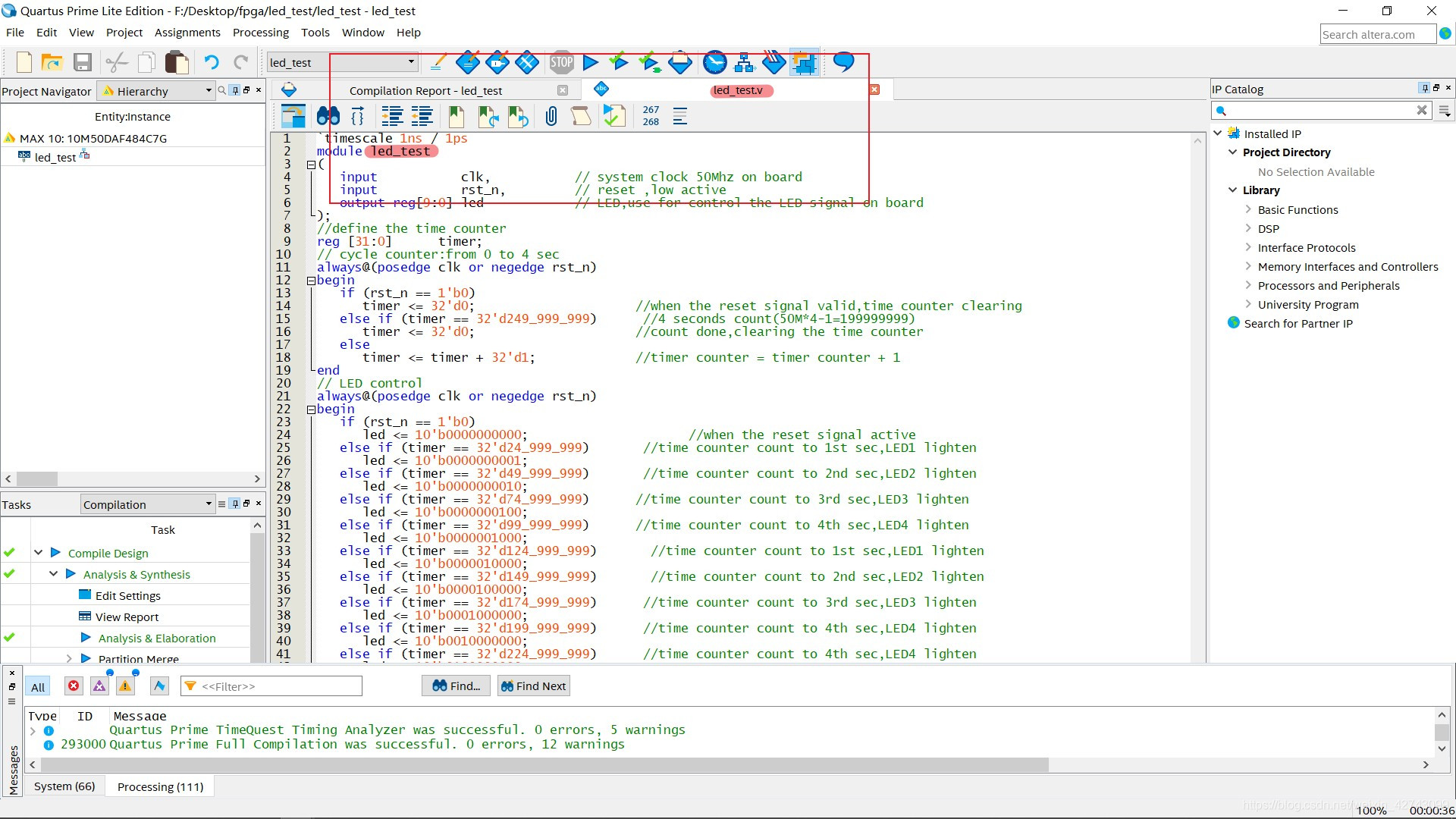

  • 开始编译

在这里插入图片描述

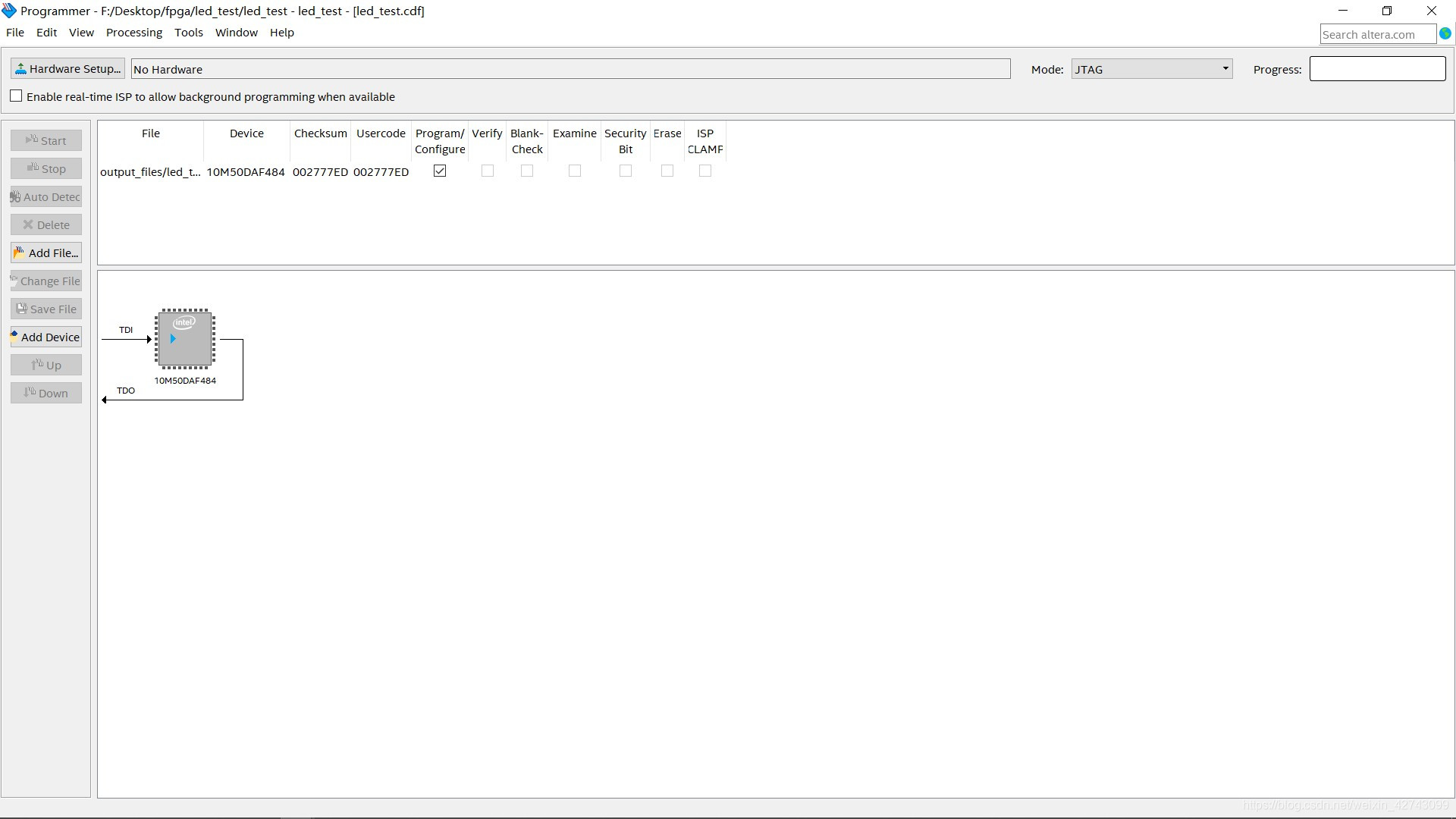

  • 点击programmer
    在这里插入图片描述

在这里插入图片描述

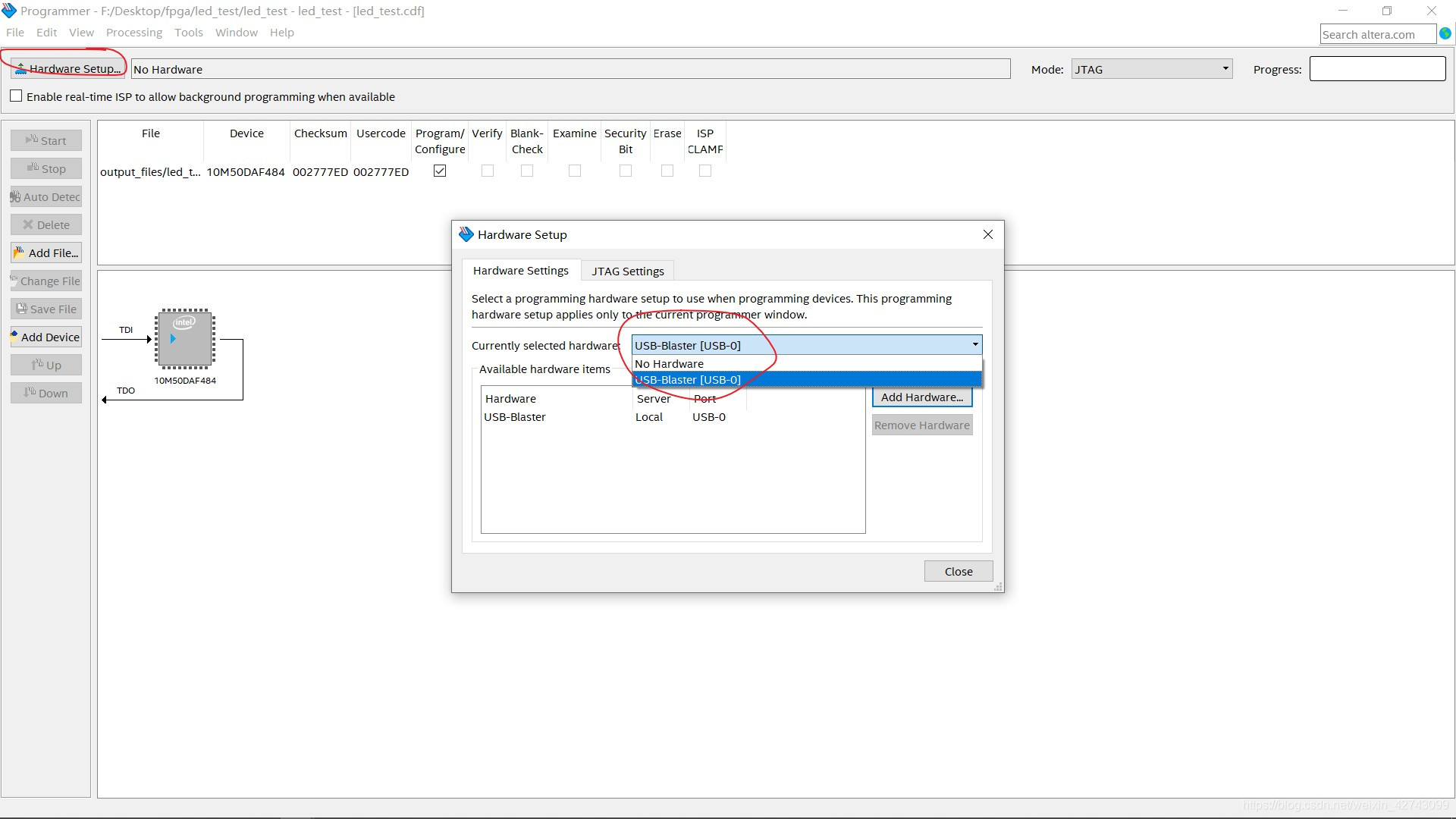

  • 点击hardware选择硬件连接接口
    在这里插入图片描述

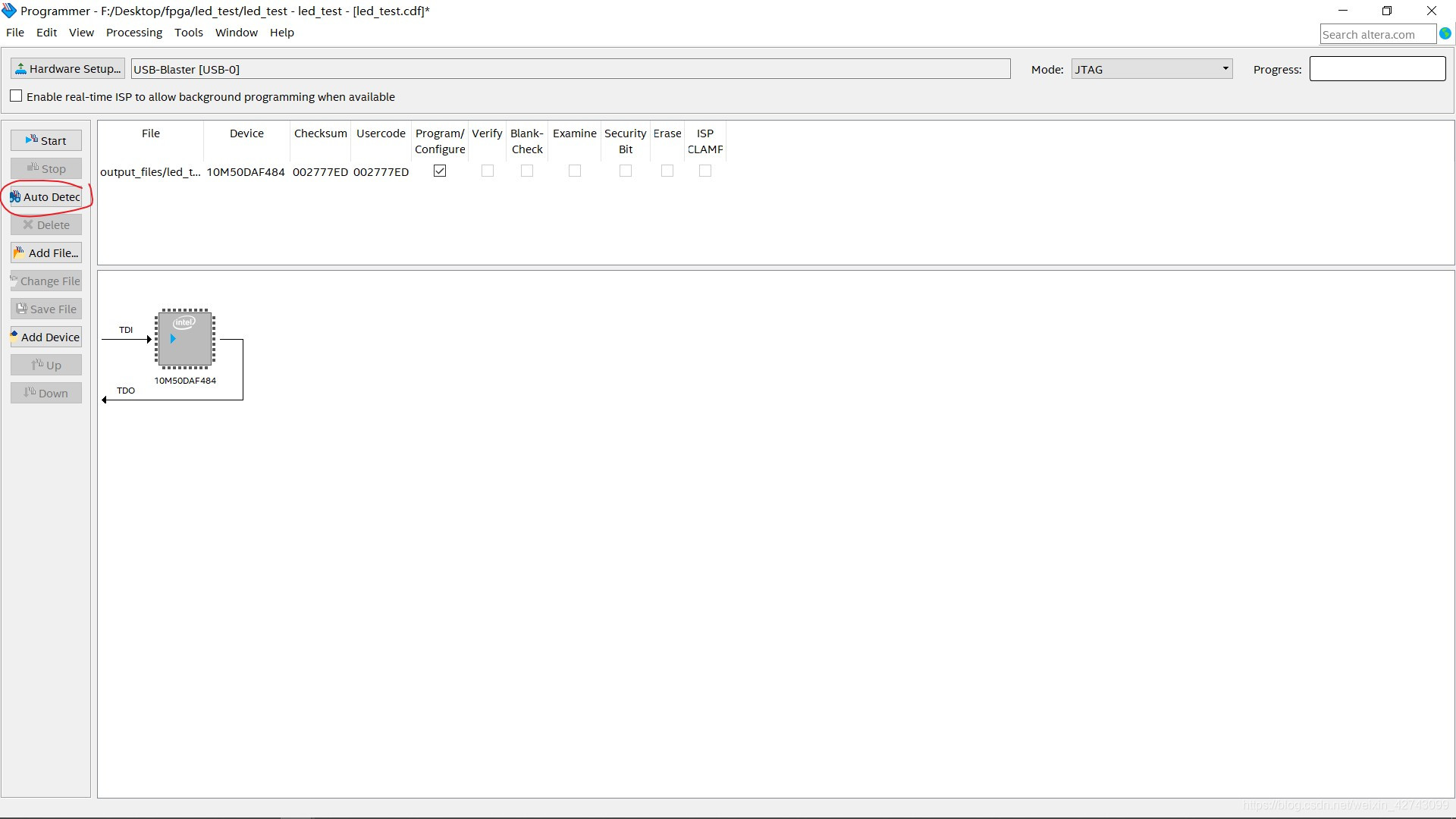

  • 选择自动检测，自动检测开发板
    在这里插入图片描述
  • 最后点击start开始下载程序，完成
  • 这边有个问题就是直接点击start后不能保存程序，断电后重新上电不能继续执行，因此该步为然后将程序烧录到板子的flash中，断电重上电后可以直接从板子上读取程序运行

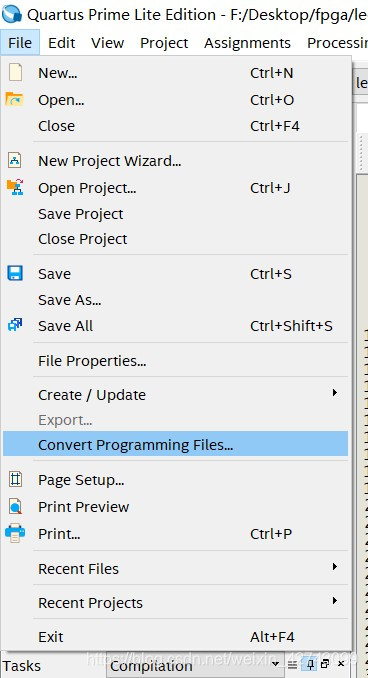

    在主界面file中点击转换
    在这里插入图片描述

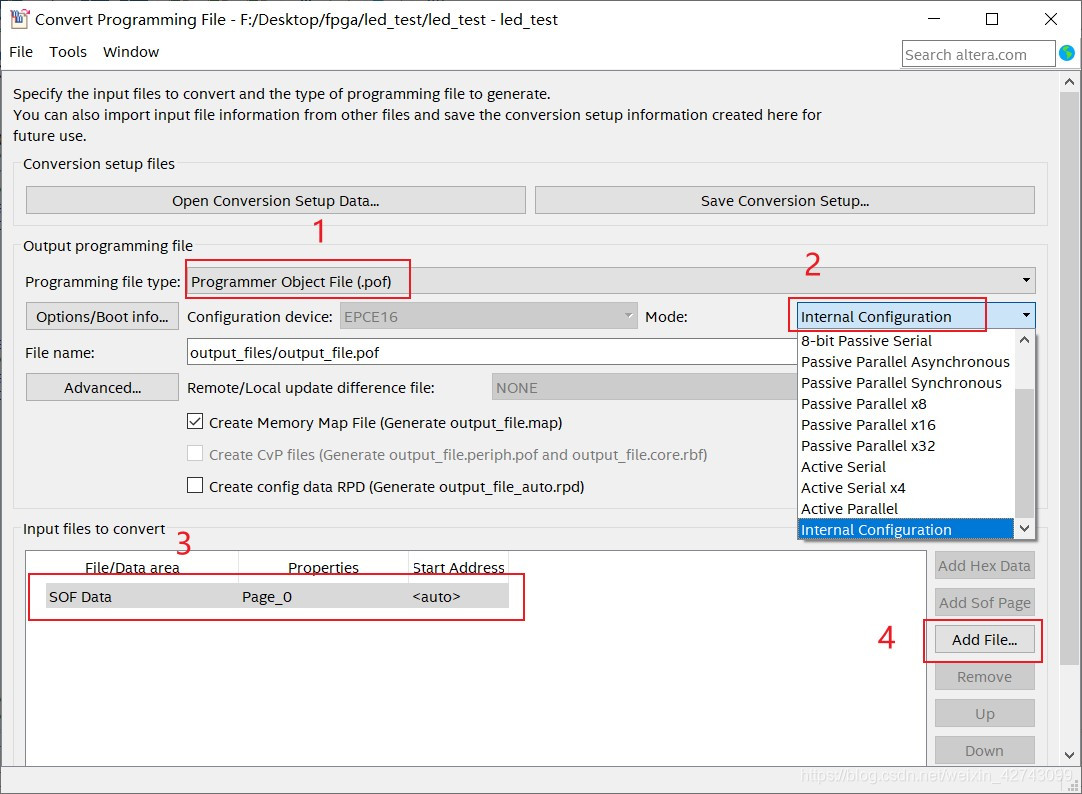

  • 按步骤更改，点击3后选择add file添加sof文件，最后点击generate
    在这里插入图片描述

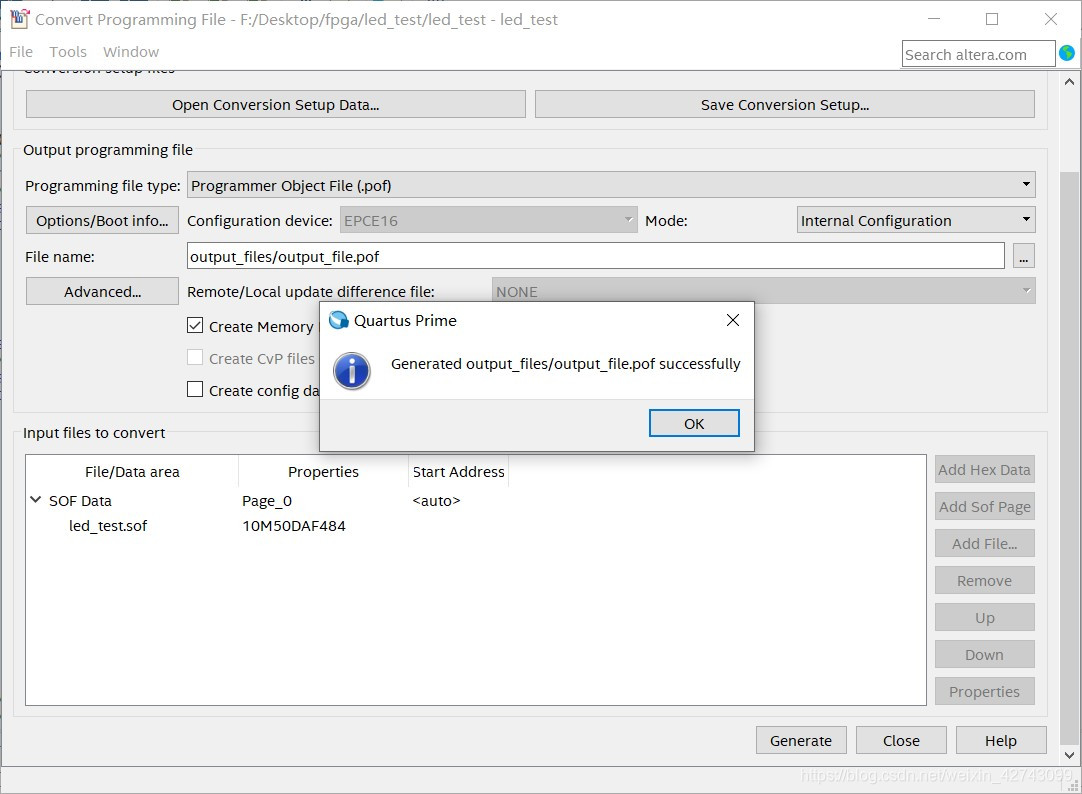

    转换成功
    在这里插入图片描述

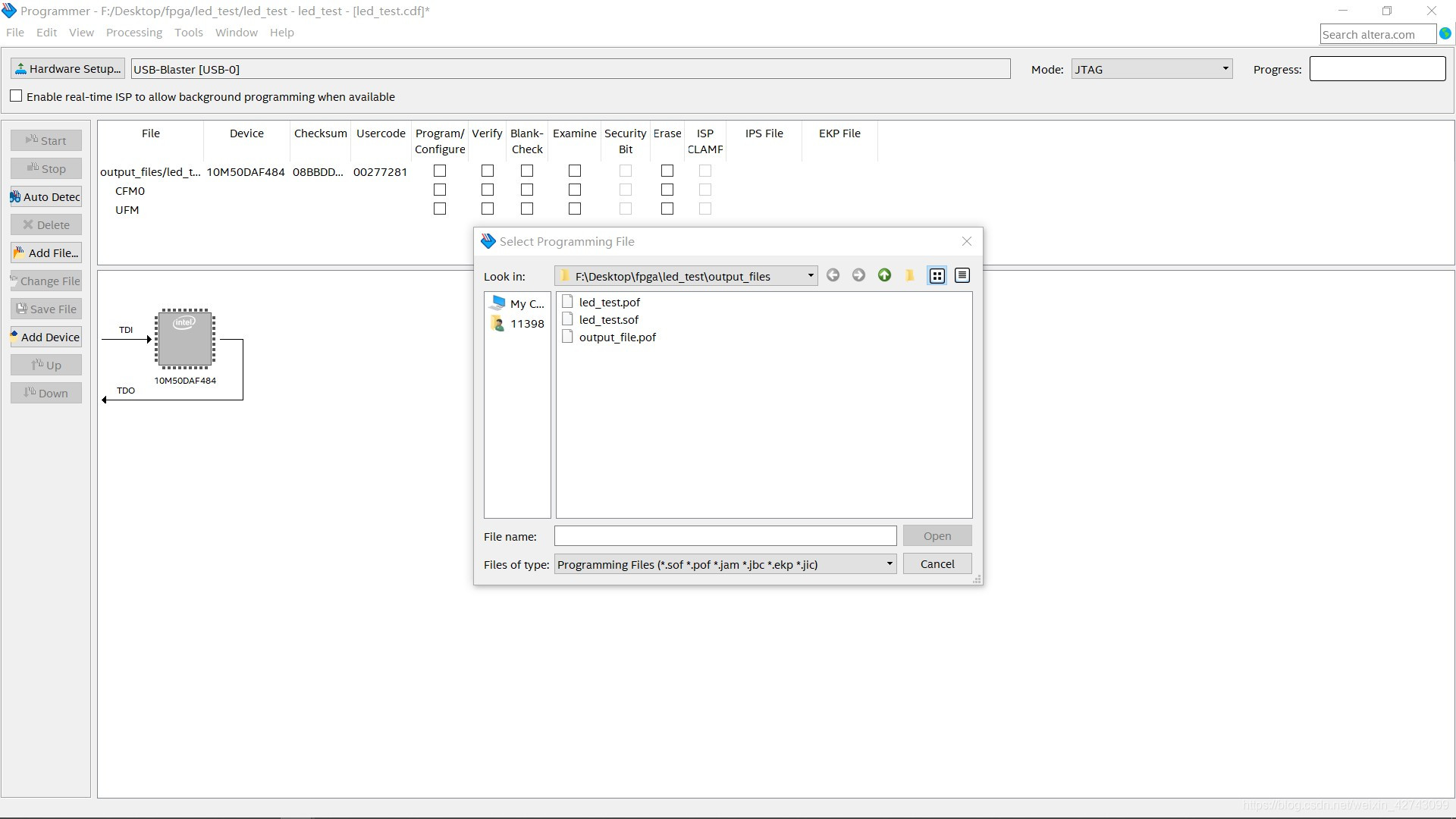

  • 回到下载界面，点击add file选择转换完成的文件（pof）
    在这里插入图片描述

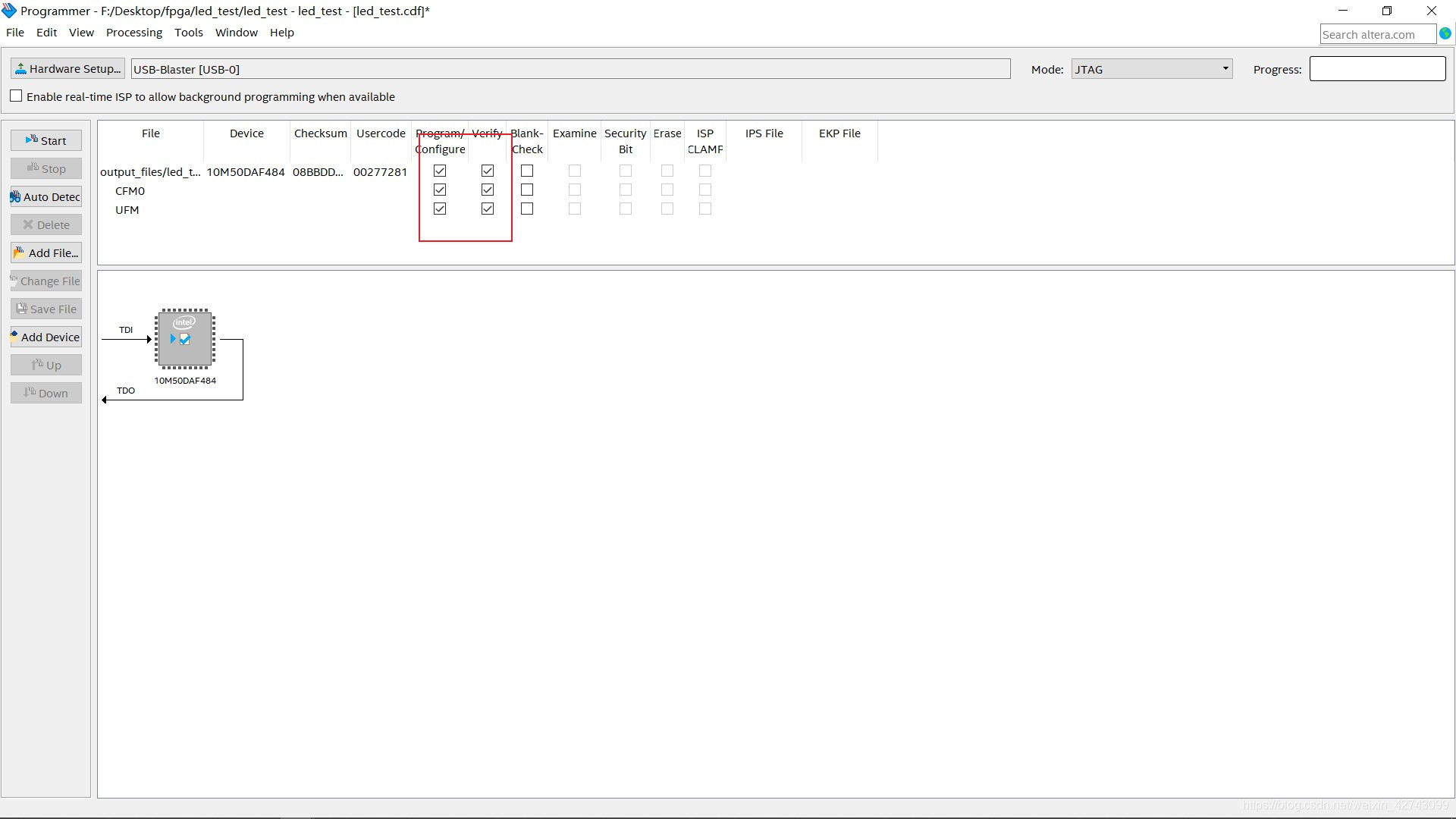

  • 勾选下图选项后点击下载即可，就可以实现重新上电后可再读取程序运行
    在这里插入图片描述
