一. 简介与下载

Cadence个人学习版是基于Cadence官方发行的安装包做了适当精简和优化的二次打包版本，包括了Cpature原理图设计、PSpice 电路仿真以及Allegro PCB设计等以电子产品设计为主的主要功能，能满足绝大部分硬件工程师的使用需求。

学习版预先已更新了最新补丁并且已完成和谐，安装完就可以直接用了。

个人学习版是吴川斌老师制作的，本文不提供下载资源，仅给出相关博客链接。

Cadence SPB 16.6 个人学习版资源页面：

https://www.mr-wu.cn/cadence-spb-16-6-personal-learning-edition-download-and-installation-instructions/

Cadence SPB 17.4 个人学习版资源页面：

https://www.mr-wu.cn/cadence-spb-17-4-personal-learning-edition-download-and-installation-instructions/

二. 完全卸载之前安装的Cadence

2.1 使用阿理狗破戒大师V3.2.5版本进行初步卸载

之前安装的非学习版Cadence需要完全卸载干净。

下载地址：阿狸狗破戒大师 | 吴川斌的博客 (mr-wu.cn)

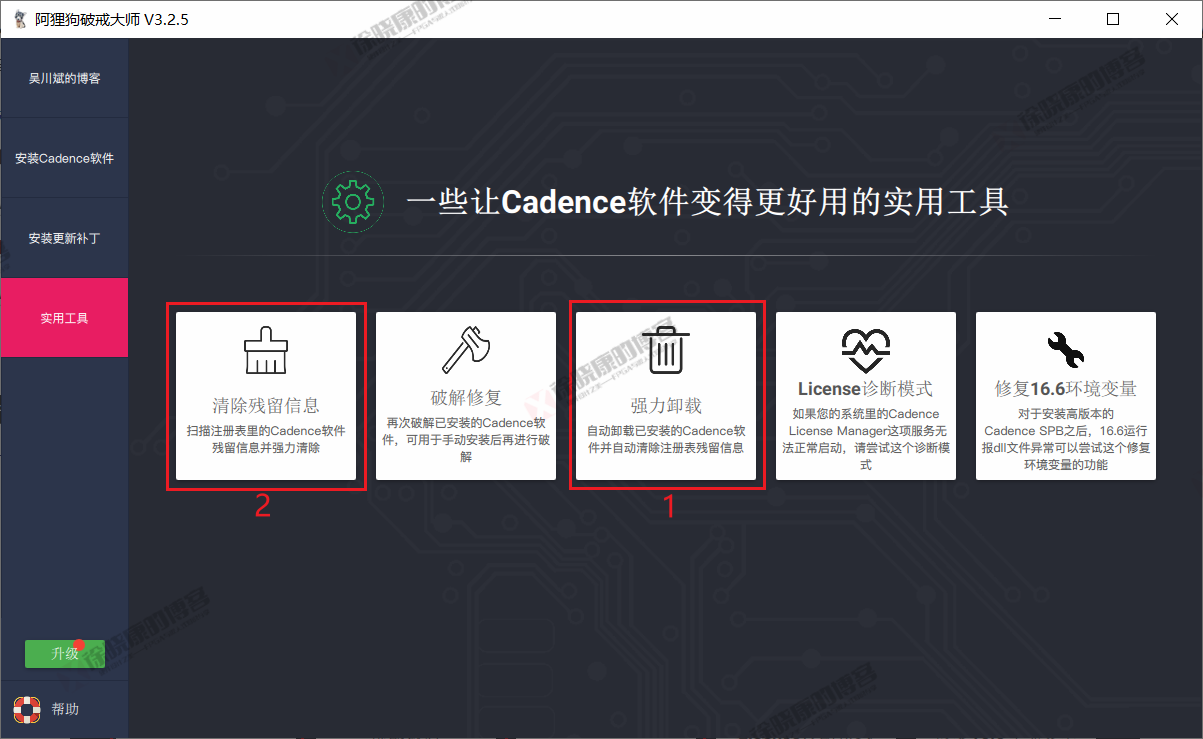

打开阿里狗破戒大师，先使用强力卸载，再清除残留信息。

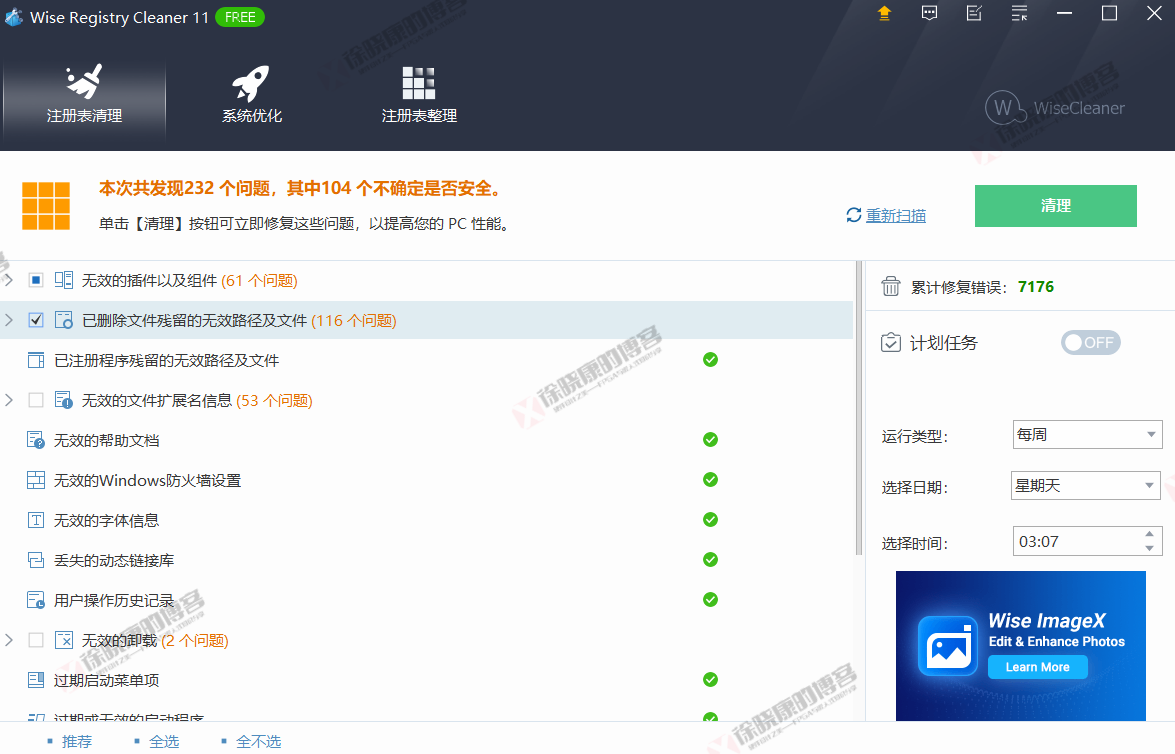

2.2 使用Wise Registry Cleaner清理注册表

下载地址：Wise Registry Cleaner – 免费的注册表清理工具 (wisecleaner.com.cn)](https://www.wisecleaner.com.cn/wise-registry-cleaner.html

使用此软件清理注册表时，注意备份，此软件有每次清理前会自动备份注册表，不要关掉此功能即可。

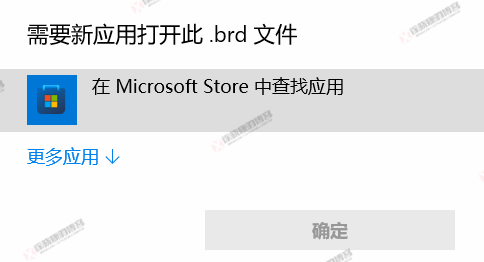

清理注册表之后，查看 *.brd文件的打开方式，如下图所示说明注册表清理完成了。

三. Cadence 16.6安装、修复、卸载与适用

如果你要同时安装PSpice for TI、Cadence 17.4与Cadence 16.6，请保证Cadence 16.6最后安装，这能避免多个安装问题，一次性安装成功所有软件。

所有Cadence软件安装前，都需要完全退出杀毒软件（如360）。

3.1 Cadence 16.6安装

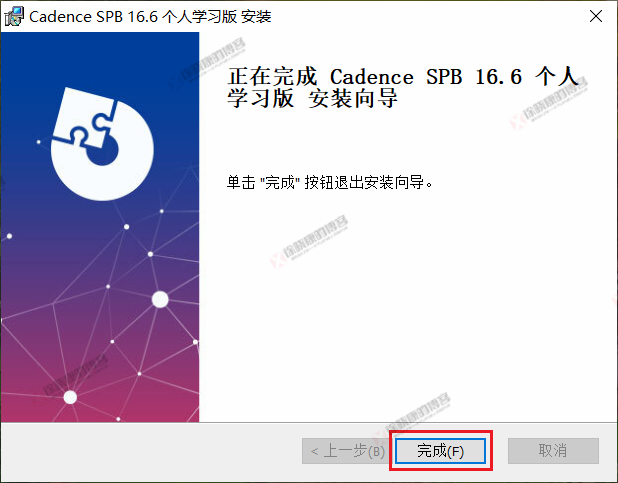

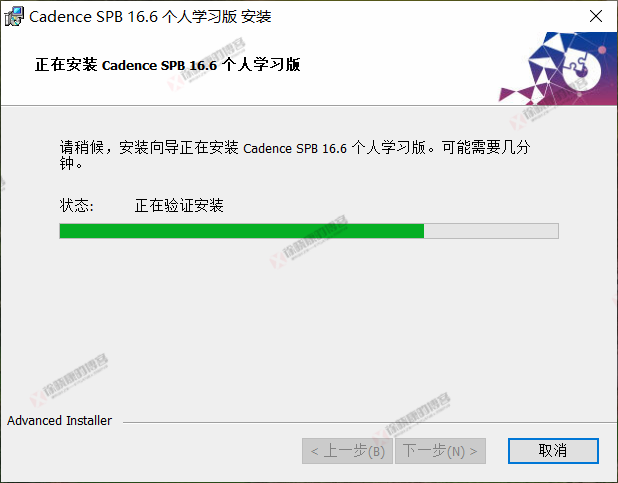

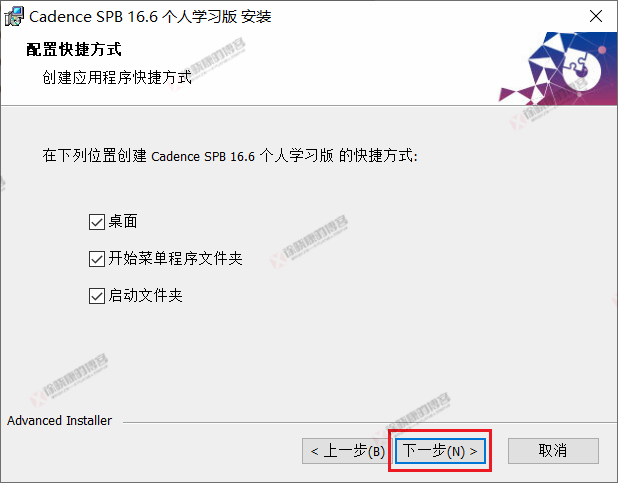

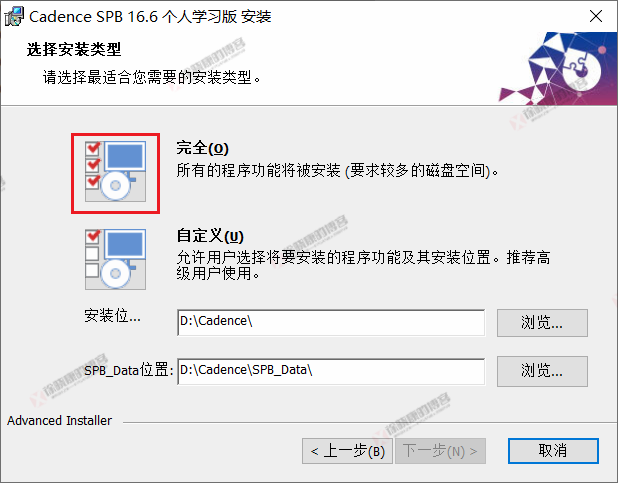

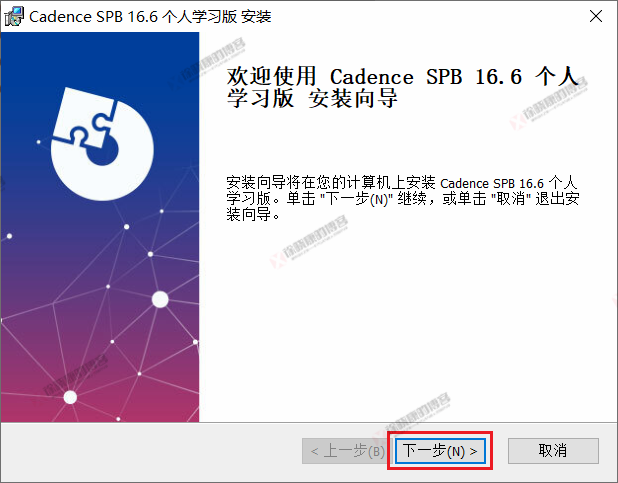

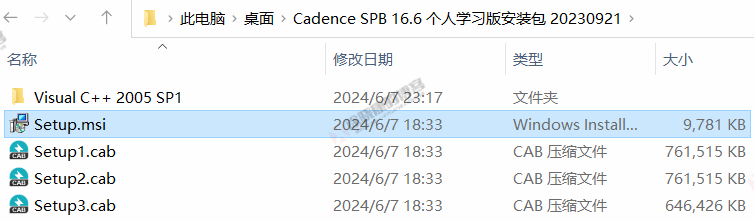

打开文件夹 → 双击Setup.msi安装 → 一路next → 安装完成！

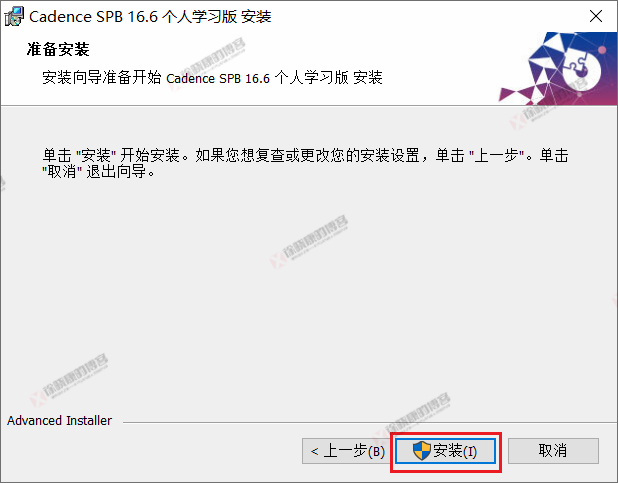

注意下图的安装带有管理员标识，说明了此安装本就是有管理员权限的，无需特别的以管理员权限运行msi。

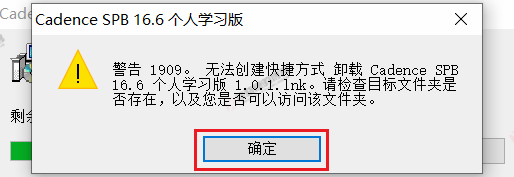

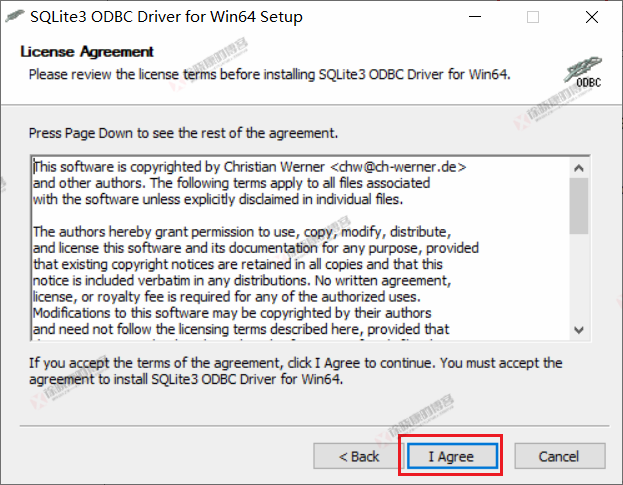

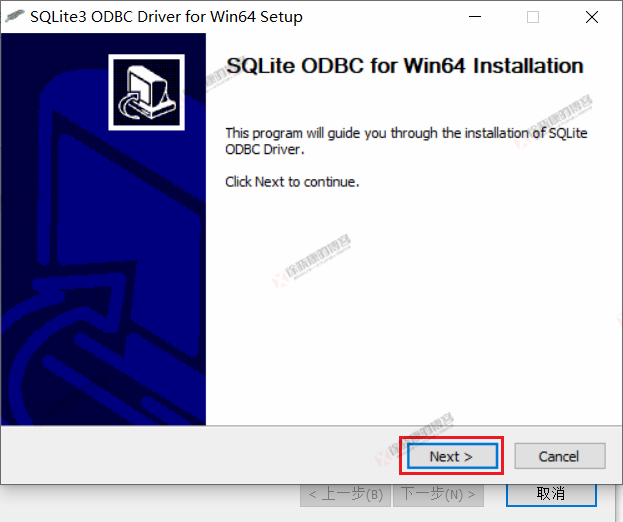

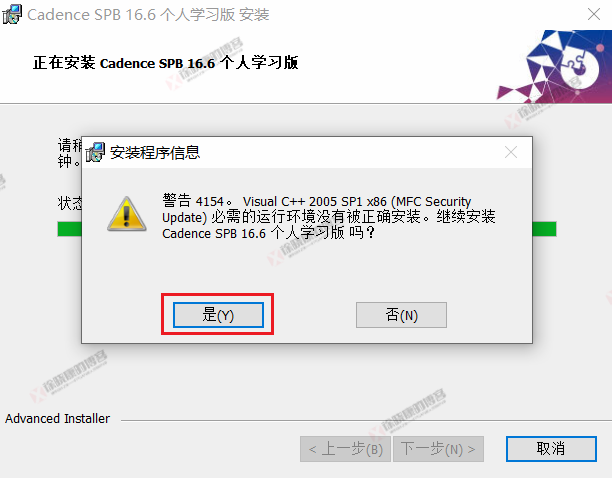

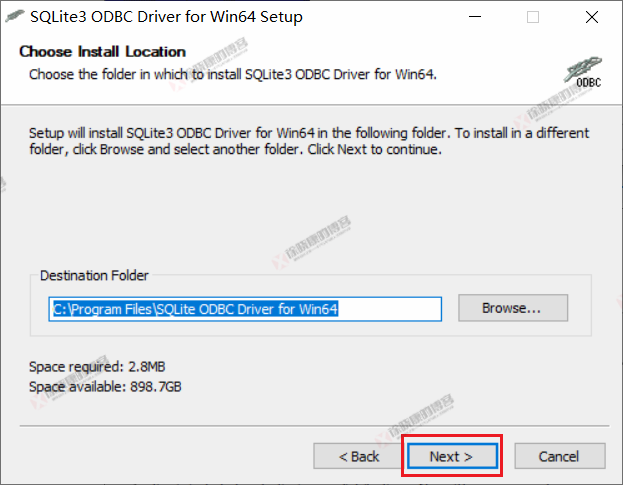

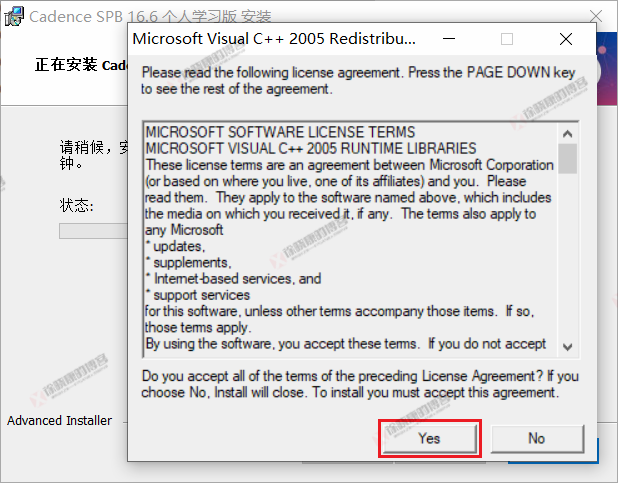

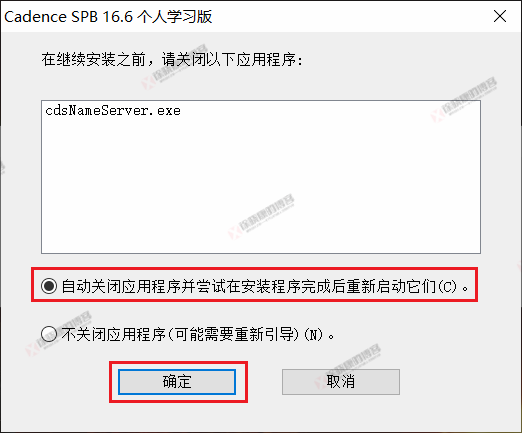

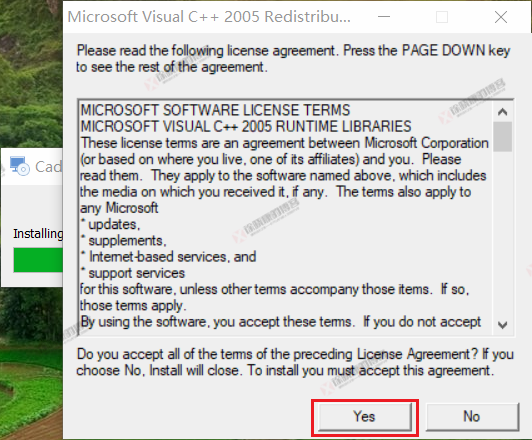

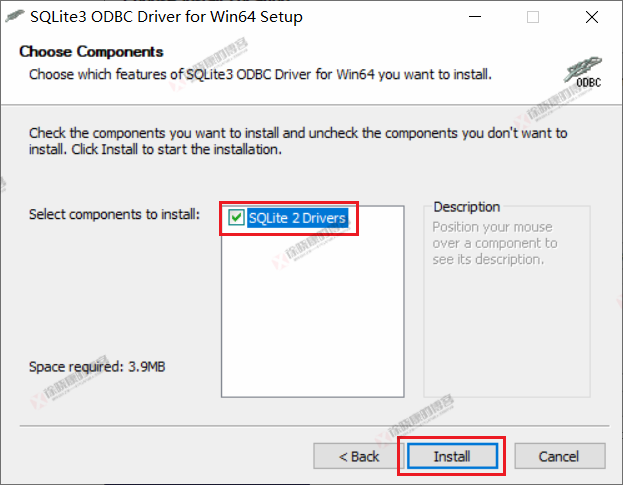

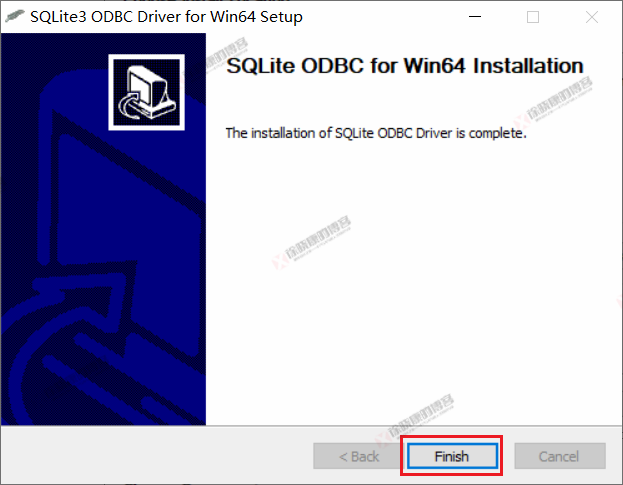

如遇到以下提示，选是，继续安装。

重启电脑，16.6安装完成！（重启是为了使一些对注册表的更改生效）

3.2 验证Cadence 16.6安装是否成功

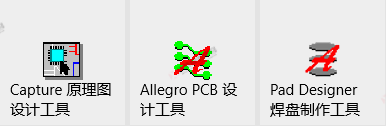

查看开始菜单/桌面中的以下三个程序。

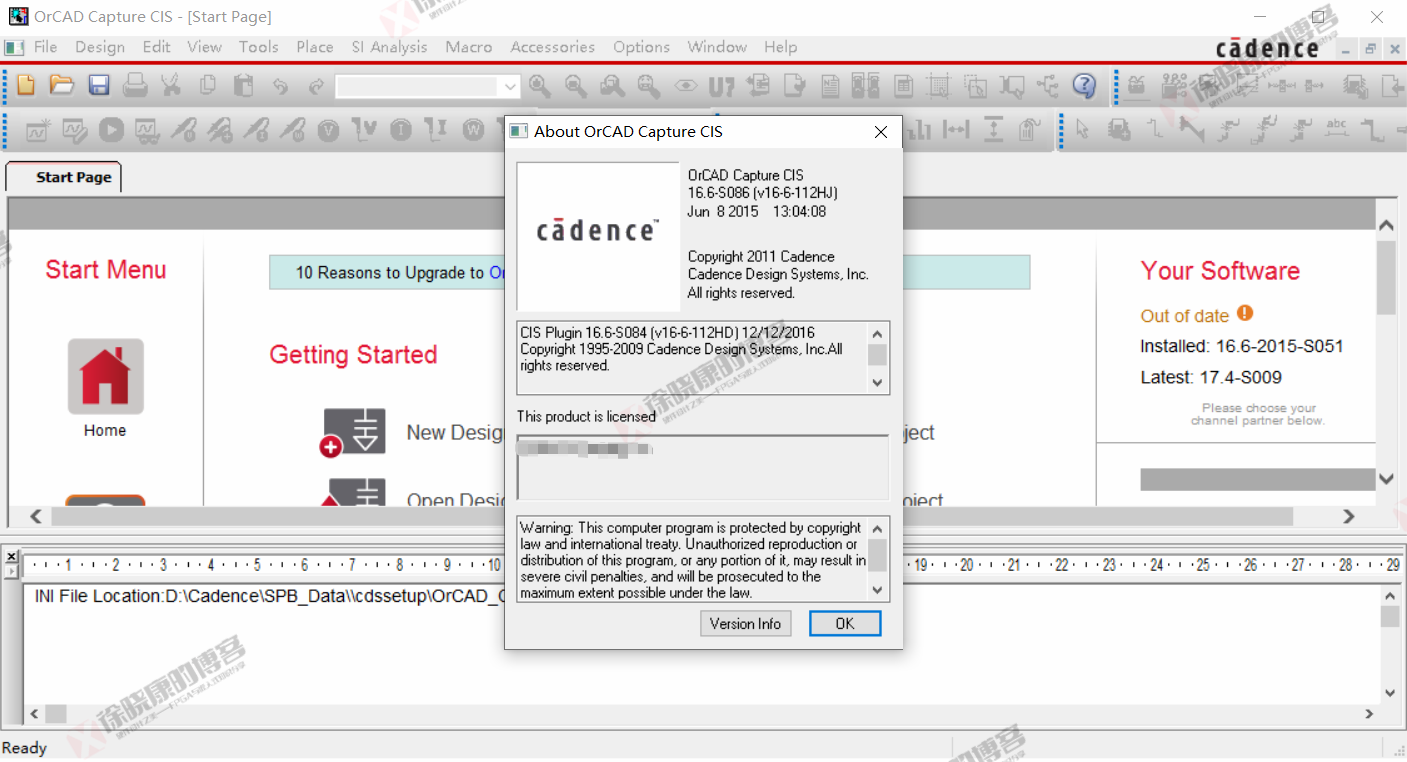

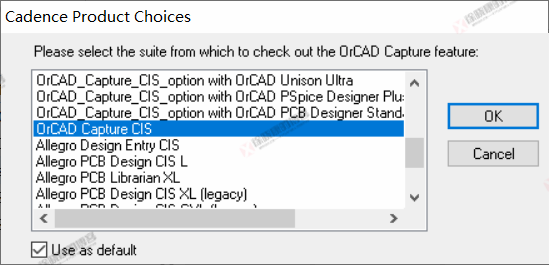

3.2.1 打开Capture

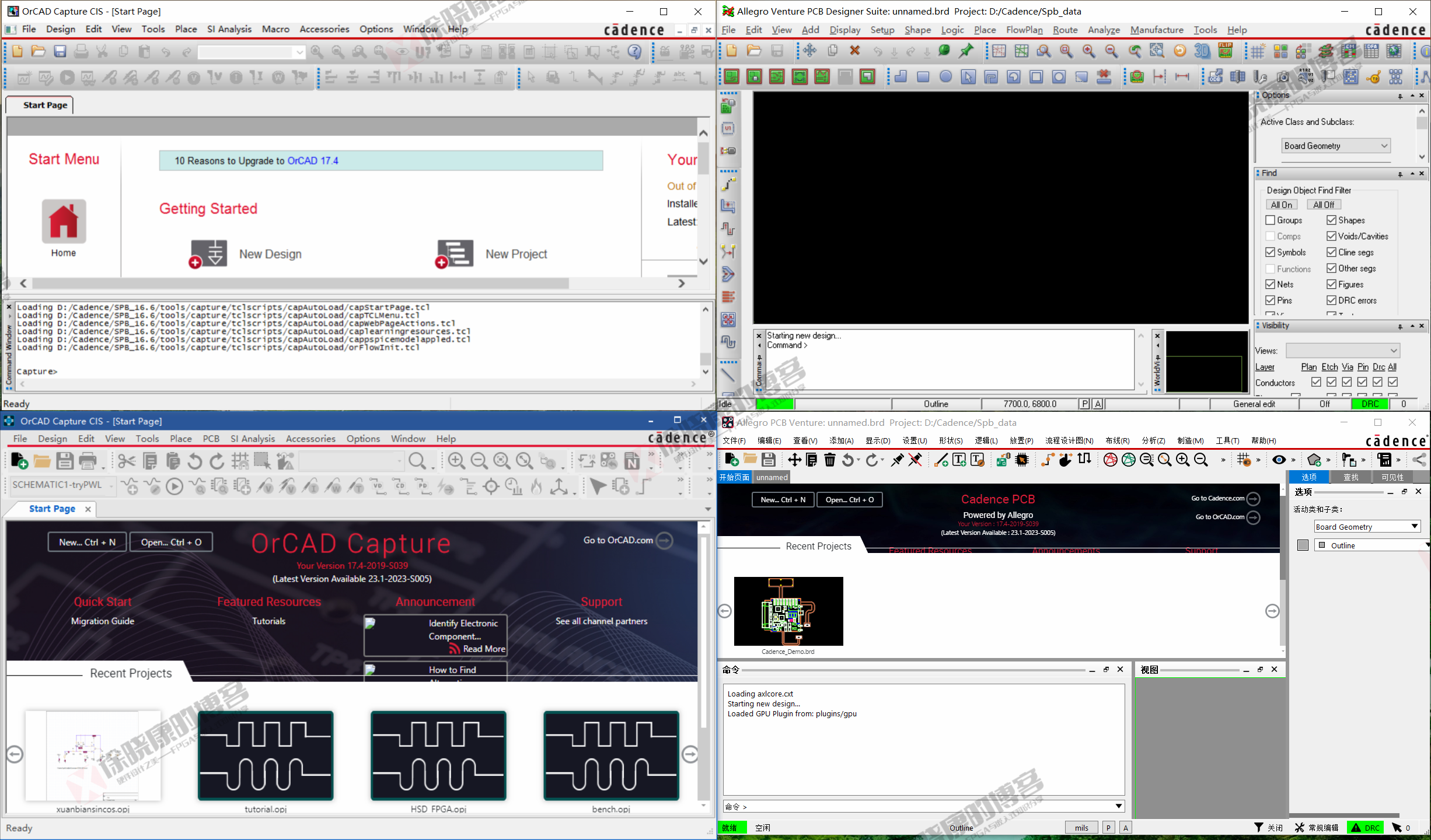

注意16.6与17.4的Capture无法同时启动，需关闭一个才能打开另一个，但Allegro两个版本可同时启动。

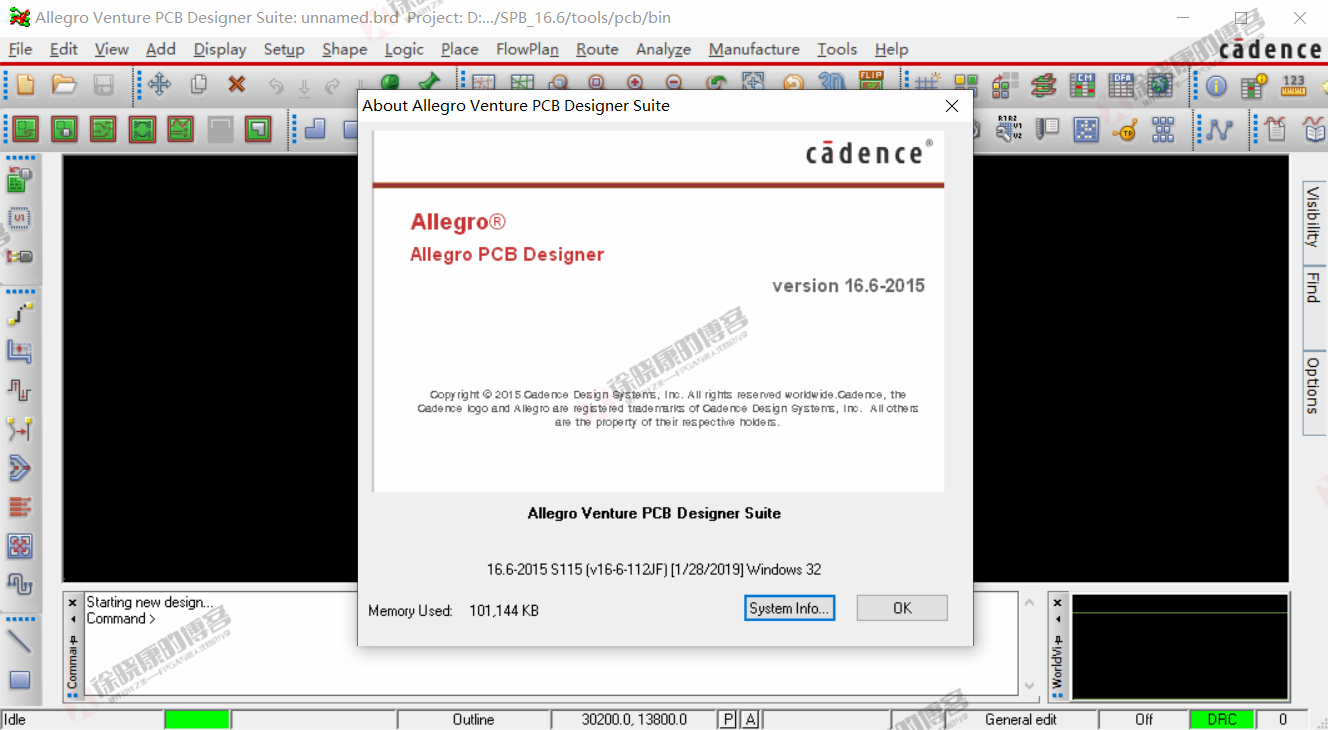

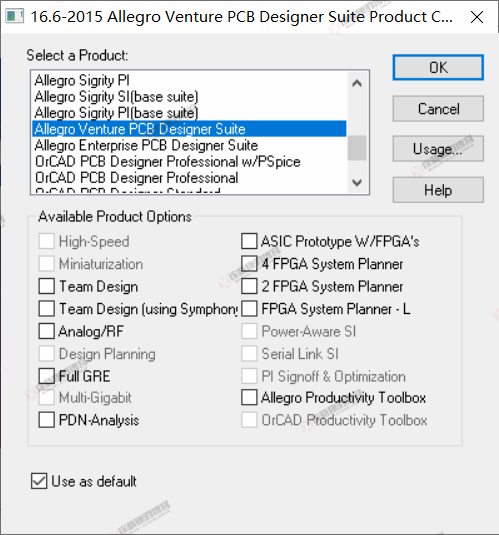

3.2.2 打开Allegro

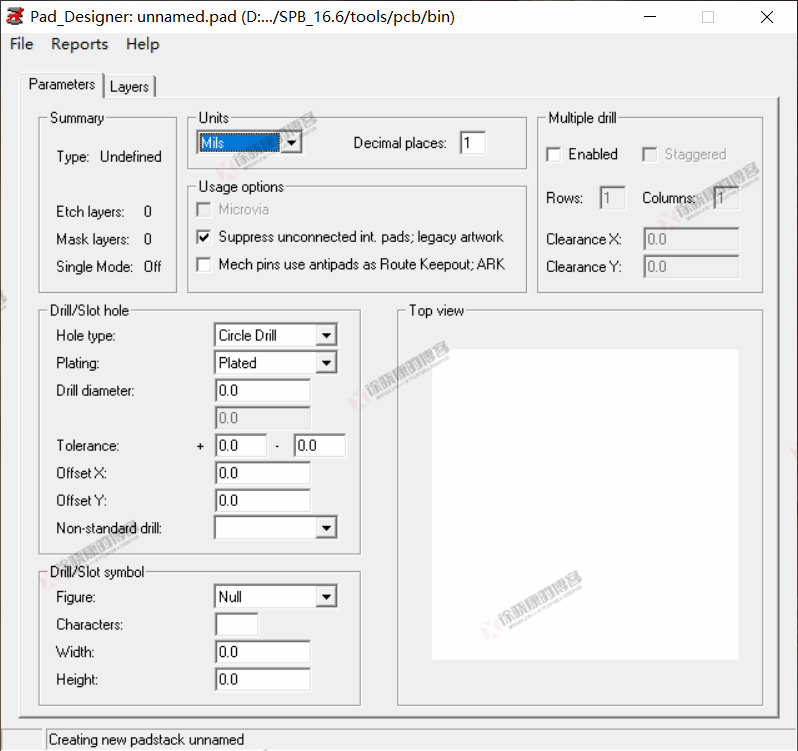

3.2.3 打开Pad Designer

3.2.4 查看Cadence相关文件图标是否正常

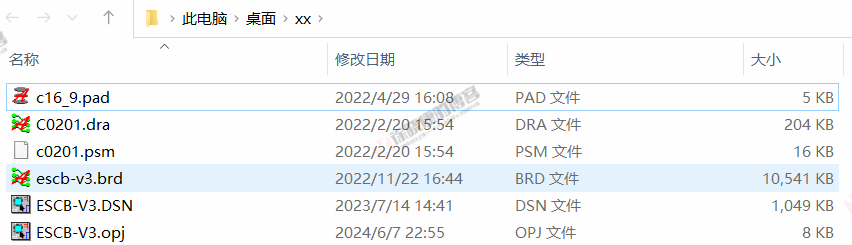

正常的如下图所示。再验证双击能否打开文件。

3.3 Cadence 16.6修复与卸载

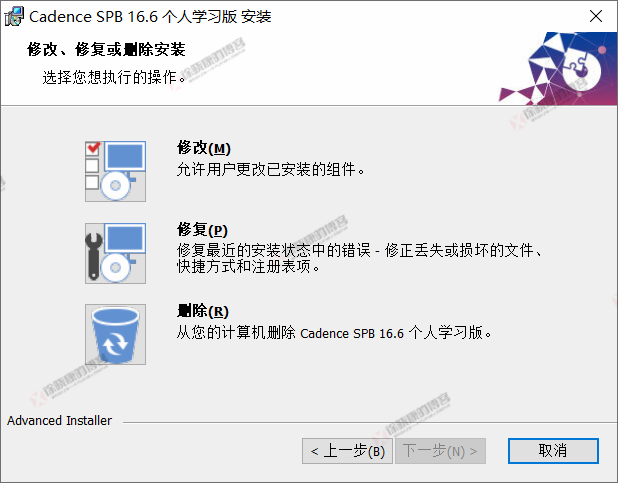

再次双击Setup.msi，可以选择修复与删除Cadence 16.6。修复就是重装一遍，能解决绝大部分问题。

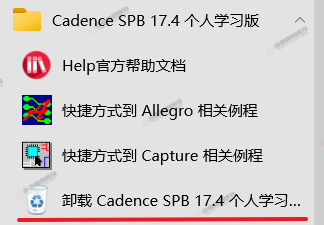

另一种卸载方法：如果安装包删掉了，可以打开开始菜单，在Cadence SPB 16.6个人学习版文件夹中，点击卸载。或者在添加或删除中卸载Cadence16.6。

四. Cadence 17.4安装、修复、卸载与适用

4.1 Cadence 17.4安装

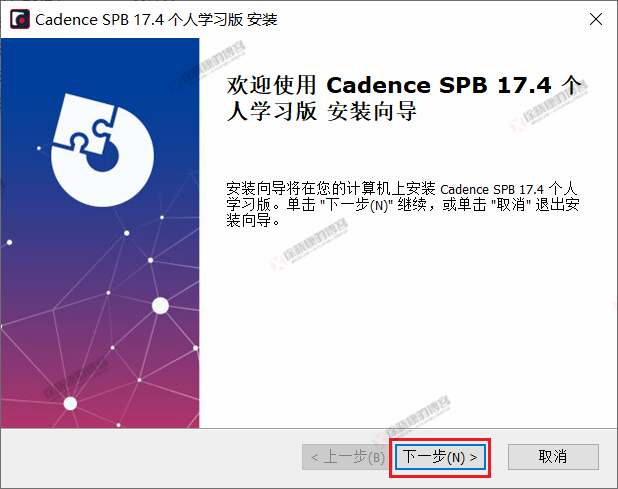

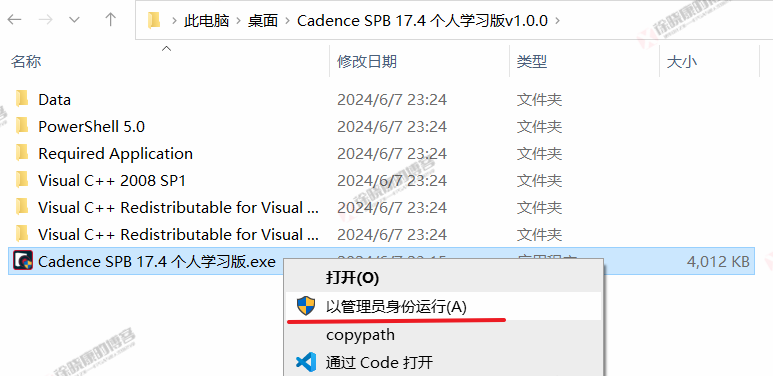

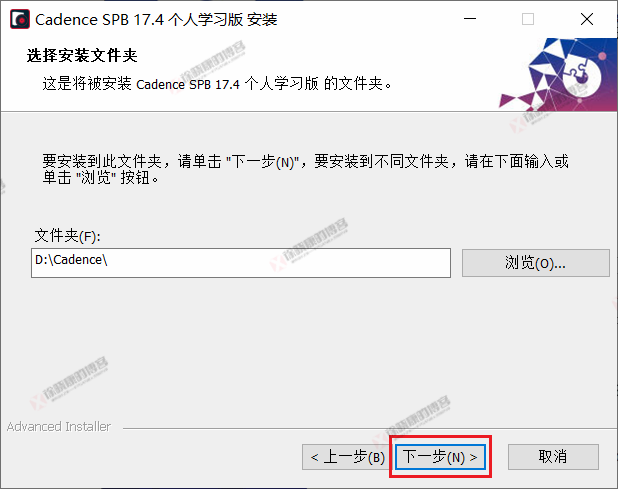

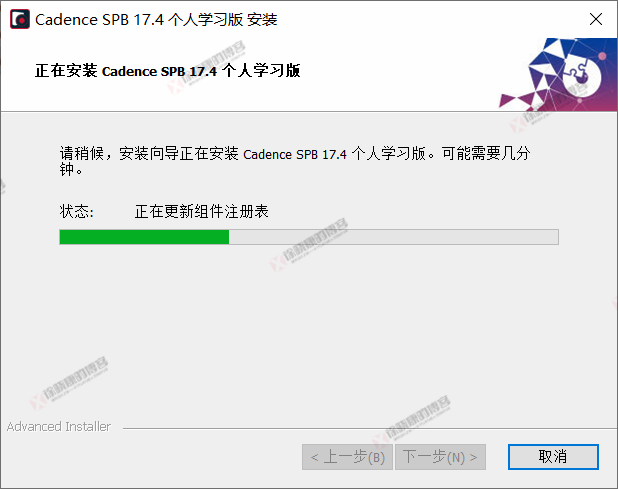

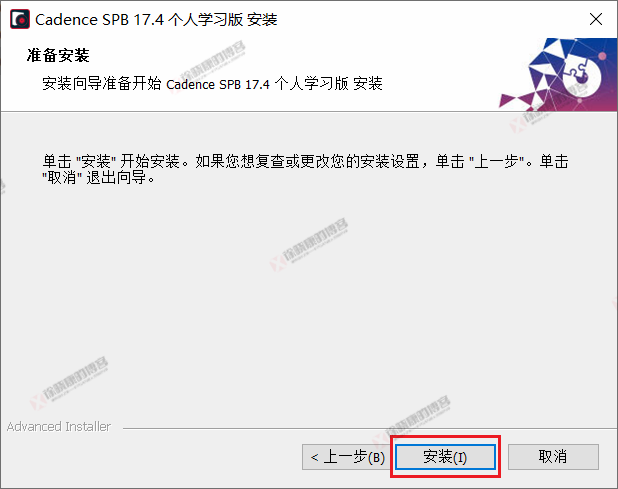

打开文件夹 → 右键17.4 .exe，以管理员身份运行（必须是管理员） → 一路next → 安装完成！

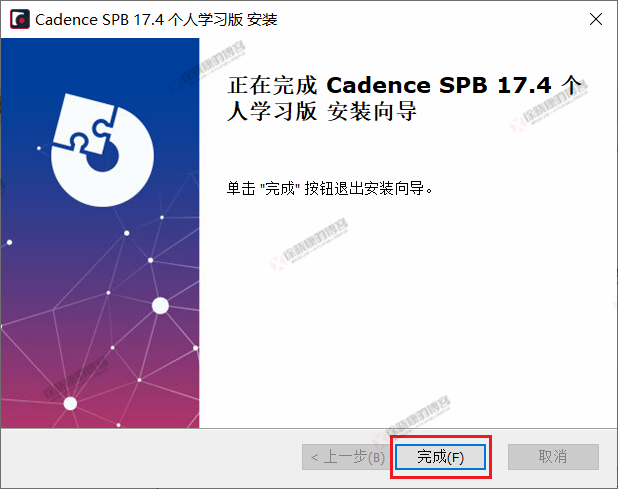

重启电脑，17.4安装完成！（重启是为了使一些对注册表的更改生效）

4.2 验证Cadence 17.4安装是否成功

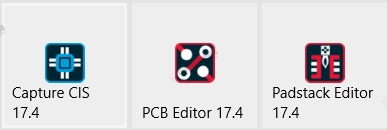

分别打开17.4的这三个程序。

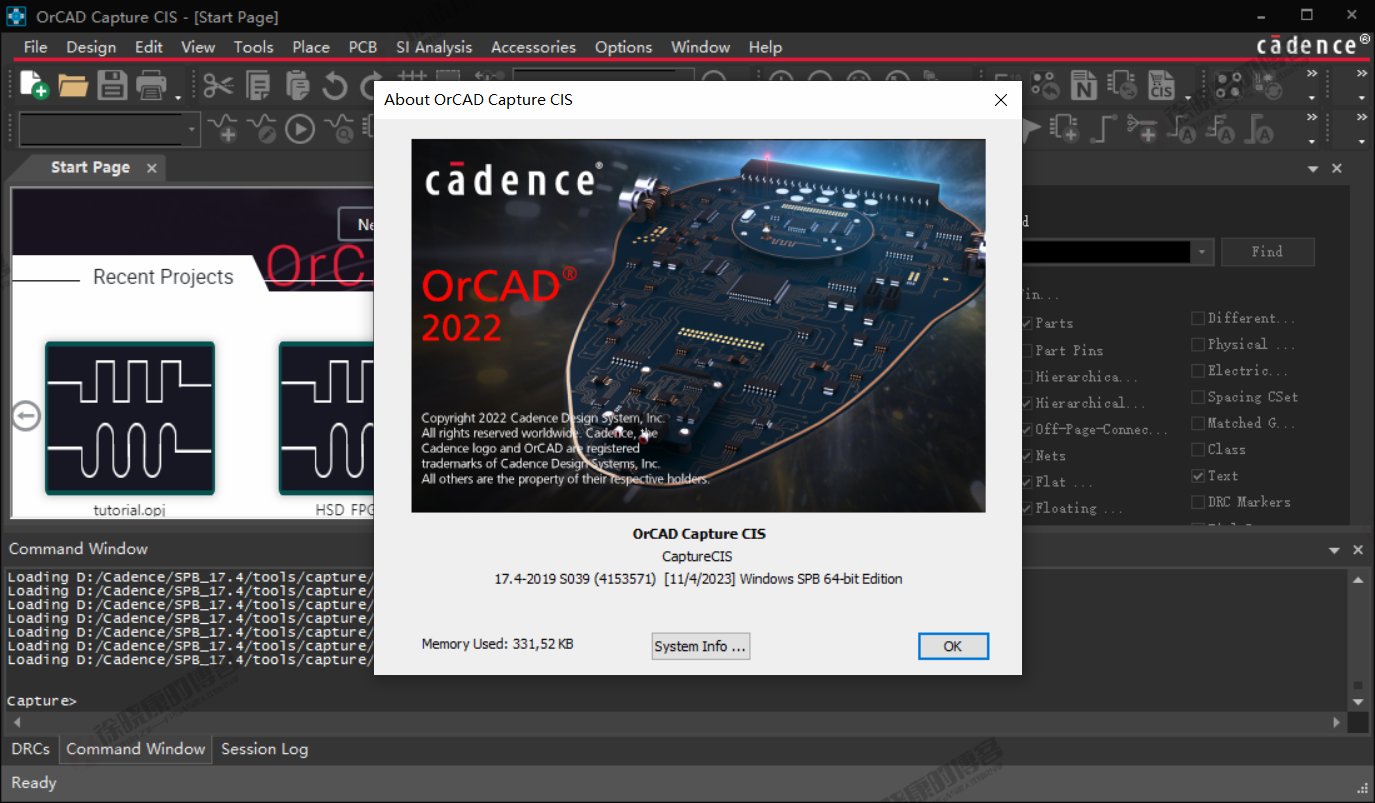

4.2.1 打开Capture 17.4

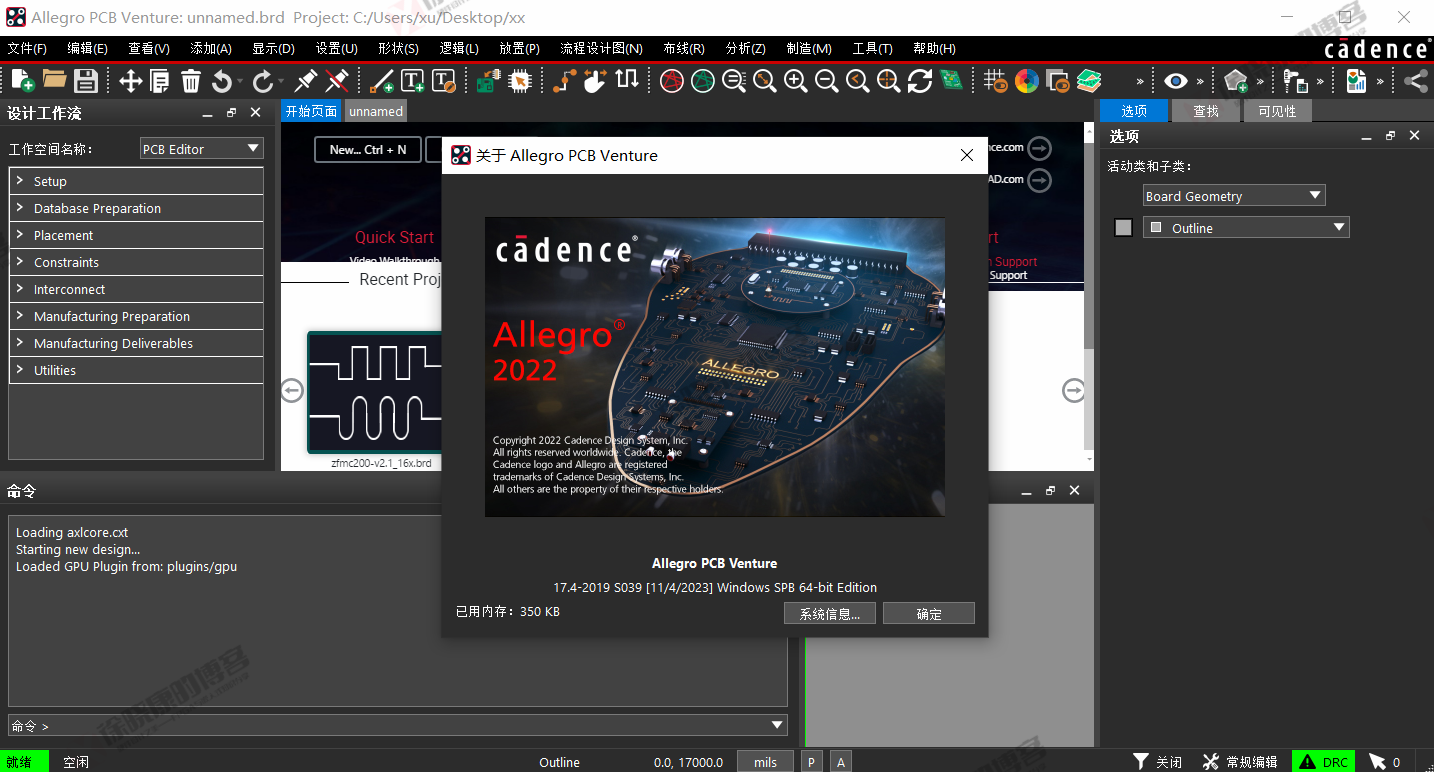

4.2.2 打开Allegro17.4

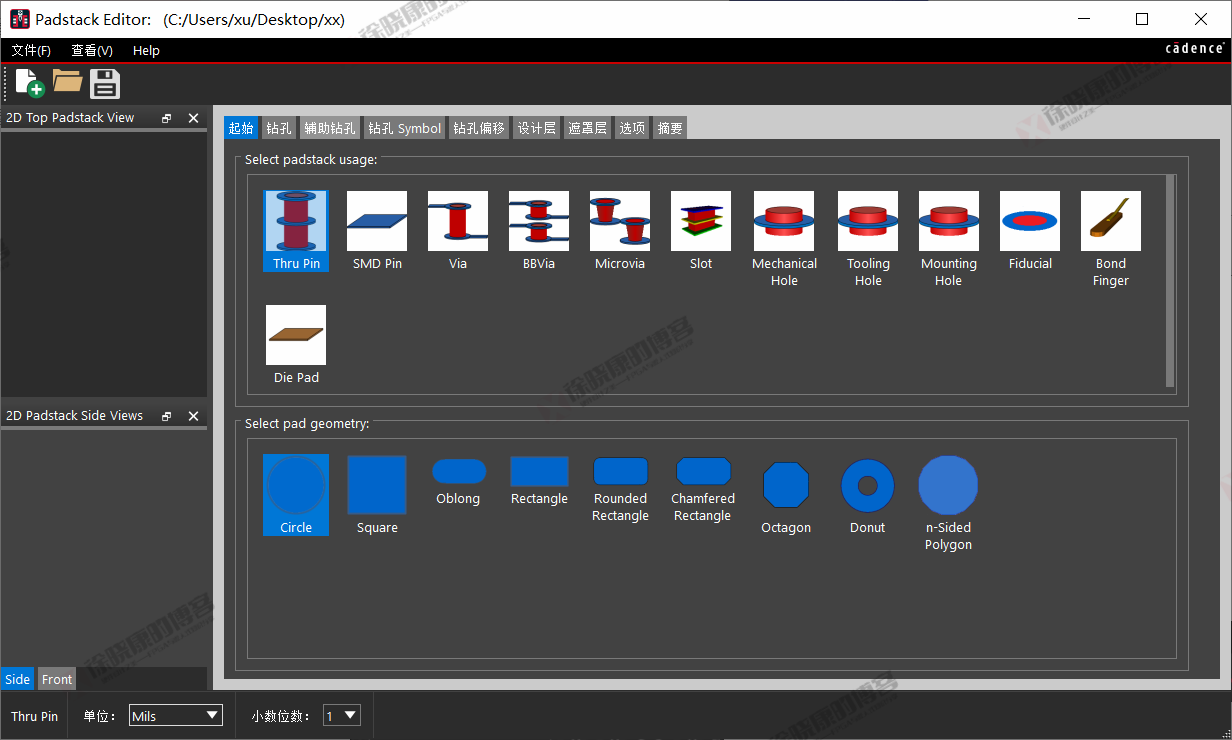

4.2.3 打开Padstack Editor

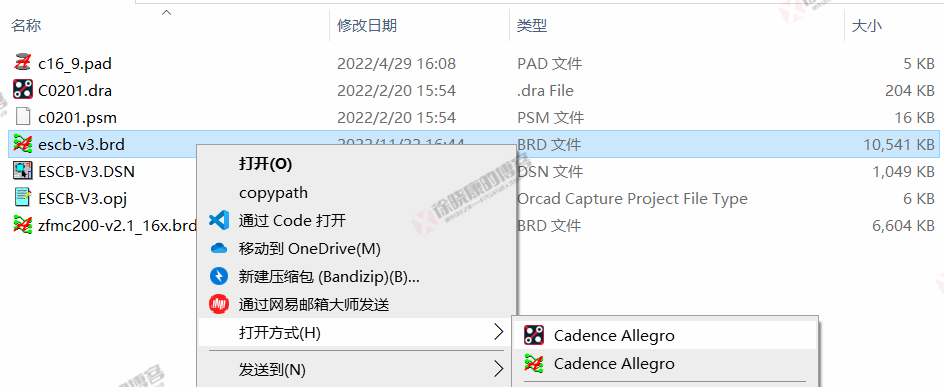

4.2.4 查看相关文件图标与打开方式

如果17.4在16.6后面装的，有可能注册表改得不彻底，此时两种打开方式都有，手动选一个作为默认方式即可。

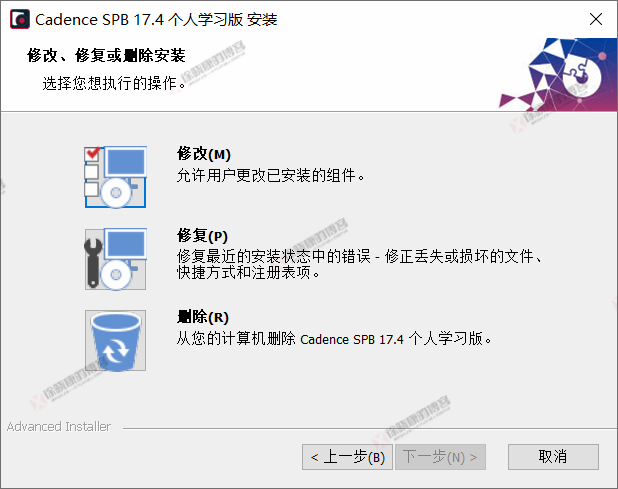

4.3 Cadence 17.4修复与卸载

同样需要以管理员身份运行Cadence SPB 17.4 个人学习版.exe，可以选择修复或删除。

另外的卸载方式，同16.6。

五. Cadence 安装问题与解决办法

解决办法总结（从简到繁）：删配置文件夹SPB_Data → 修复 → 卸载、删除安装文件夹、清注册表、重装。

5.1 Cadance文件关联失效

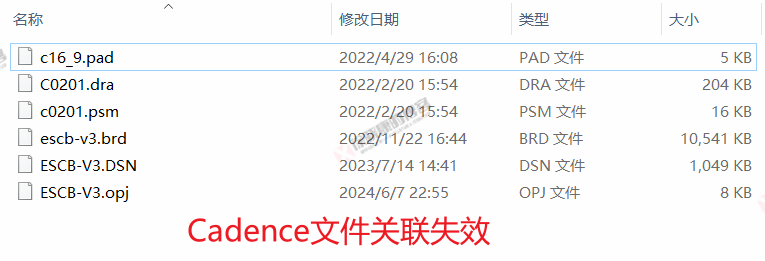

原理图、PCB与焊盘等文件与Cadence失去关联，无法默认用Cadence相关软件打开，如下图所示。

修复一下即可。

5.2 打开Capture 16.6程序报错

参考：Cadence Capture 常见启动故障总结 – 吴川斌的博客 (mr-wu.cn)

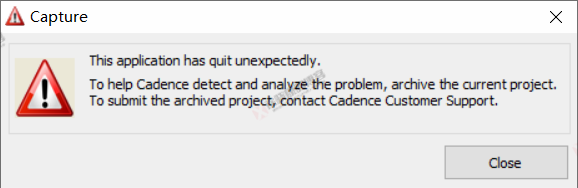

This application has quit unexpectedly.
To help Cadence detect and analyze the problem,archive the current project.
To submit the archived project,contact Cadence Customer Support.

如果只安装了16.6遇到这个问题修复一下即可。

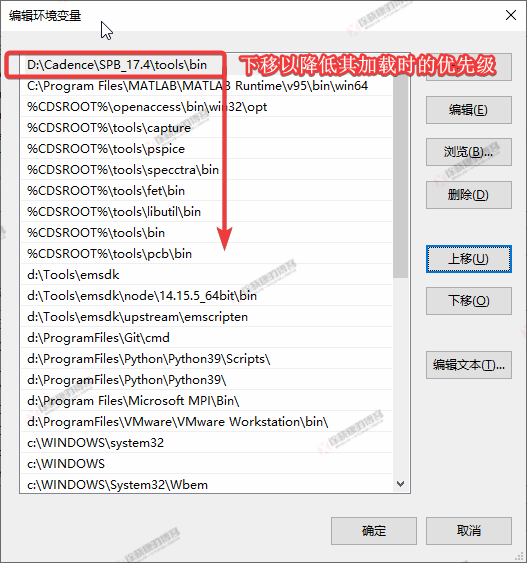

如果同时安装了16.6与17.4，则是因为用户环境变量PATH或系统环境变量PATH中Cadence 17.4相关路径排到了16.6路径的前面，下移17.4路径即可。

cadence-path-设置

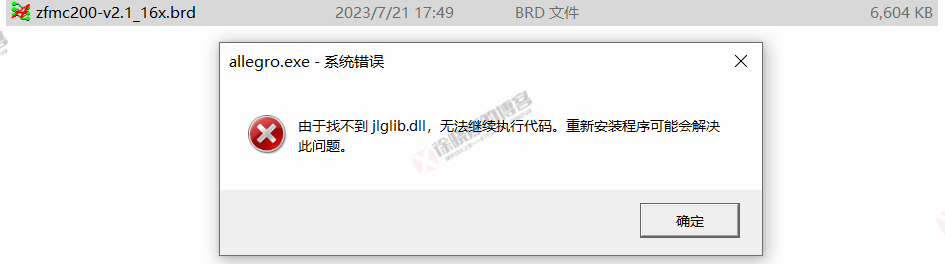

5.3 双击打开Cadence 16.6相关文件报错

打开Capture或者Allegro是正常的，但双击打开文件会报错如下，此时只需要修复一下即可。

修复时总是点确定即可。

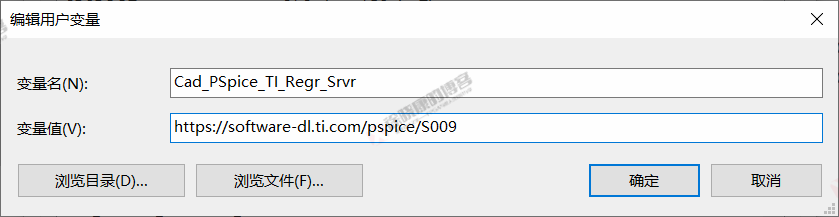

5.4 安装PSpice for TI之后Capture 17.4打不开

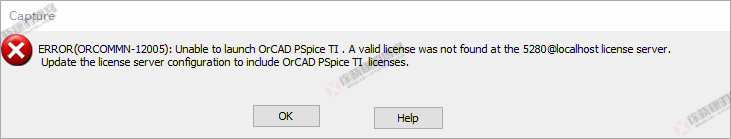

报错如下：

ERROR(ORCOMMN-12005):Unable to launch OrCAD PSpice TI A valid license was not found at the 5280 @localhost license server.
Update the license server configuration to indude OrCAD PSpice TI licenses.

原因分析，PSpice for TI会把Capture启动方式变更为Orcad PSpice TI，而在学习版中无法启动它。

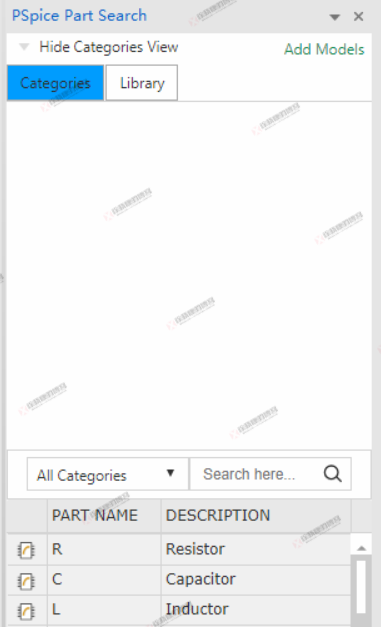

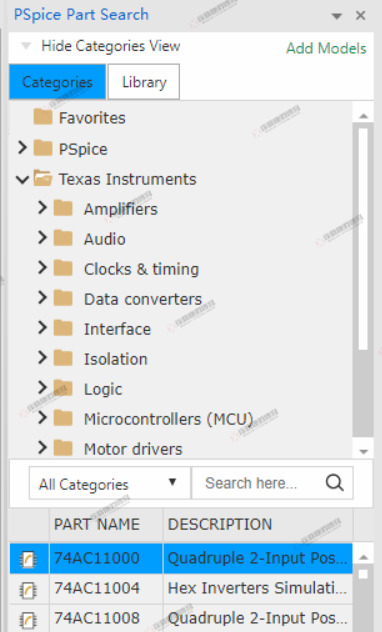

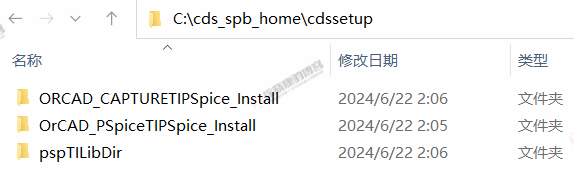

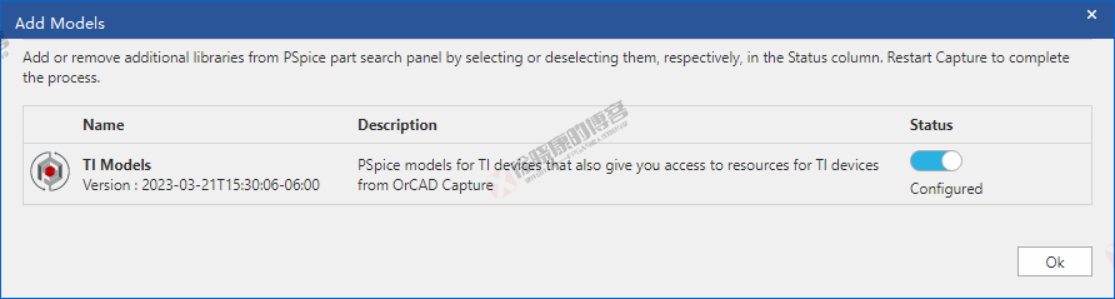

解决办法，卸载PSpice for TI，TI元器件库会默认保留，路径如下图所示。此时PSpice 17.4可以直接使用TI元器件库，所以对使用来说没有影响。
