文章介绍了不同类型的电阻，如色环电阻、贴片电阻和特殊电阻如NTC、PTC，以及它们在电路中的应用。热敏电阻在温度升高时阻值减小，常用于防开机浪涌。整流桥主要防开机浪涌，保险丝保护电路免受过电流影响。压敏电阻用于防雷击过电压，而X安规电容与泄放电阻组合用于安全地释放电荷。

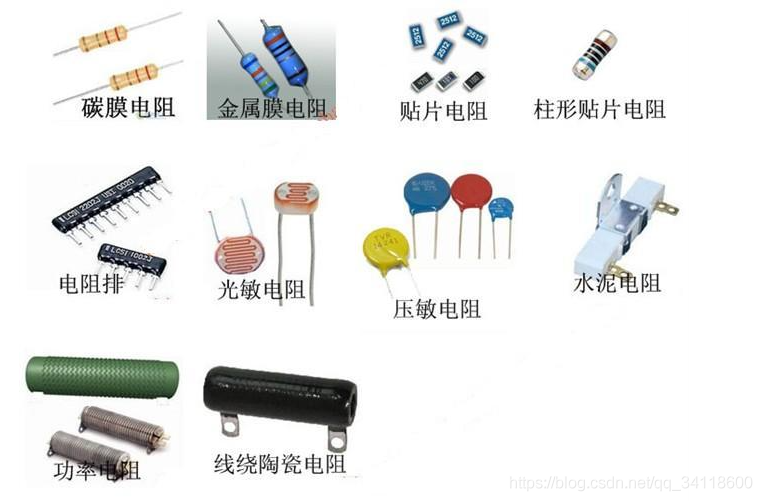

常见电阻类型

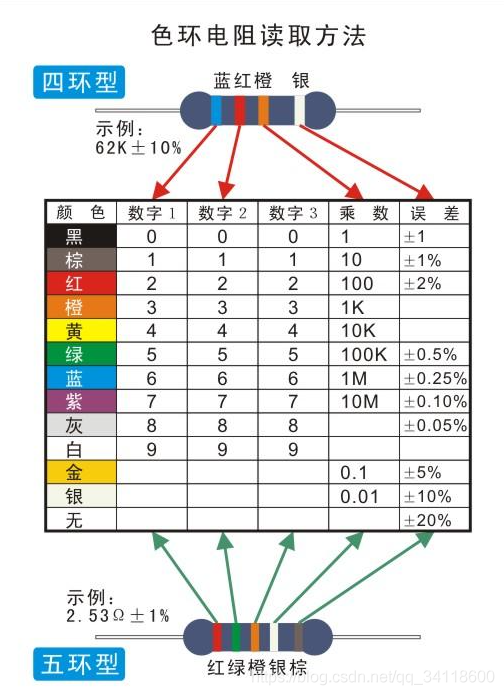

色环电阻读数
贴片电阻读数
纯数字组成的丝印，最后一位是0的个数。
以R位小数点读电阻大小。如“4R7”，表示阻值4.7Ω。
热敏电阻 NTC PTC RT
串在电路中 黑色圆片状 标识eg ST MF72 8D -13
电阻一般几欧到十几欧 温度升高 电阻变小 （负温度系数）防开机浪涌 保护整流桥 只防止开机浪涌 不防雷击
保险丝
保险丝烧坏 要检查整流桥 3842 开关管
压敏电阻
并联在零火线之间 防雷击过电压（效果不好）220V进线处 阻值无穷大
放电电阻 泄放电阻
零火线的X安规电容之间 用于泄放X安规电容的电荷 有X安规电容 一般要并联泄放电阻
