STM32读取MPU6050角度数据OLED显示

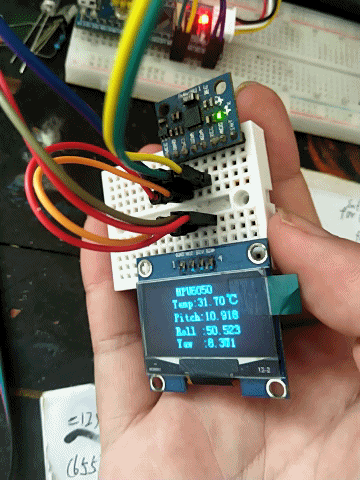

  • 🎞效果演示：
    在这里插入图片描述

STM32F103C8T6读取陀螺仪MPU6050的角度数据，使用6050自带DMP库姿态解算出各个方向的角度，并使用OLED实时刷新显示，同时可以将数据通过串口发送到计算机，每一组数据50ms。本操作过程简单，方便移植.

📑引脚定义说明

  • 0.96寸IIC显示屏接PA5：SCK,PA7:SDA，

  • 陀螺仪接PB6/7，串口为PA9/10，

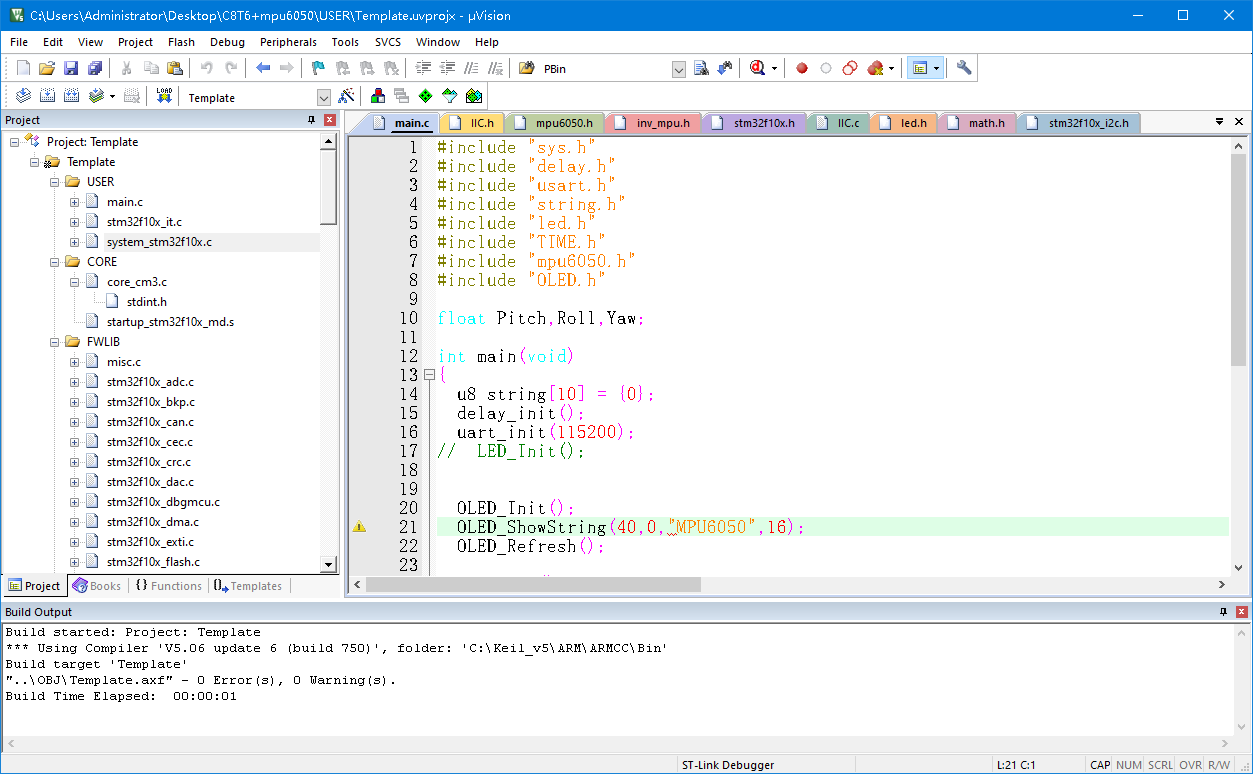

  • 🍁工程框架
    在这里插入图片描述

STM32读取MPU6050角度数据

百度网盘链接：https://pan.baidu.com/s/1guc85gIjGAVGJn-V-1ZddQ
提取码：d0bk
