示波器测量不同晶振的频率波形

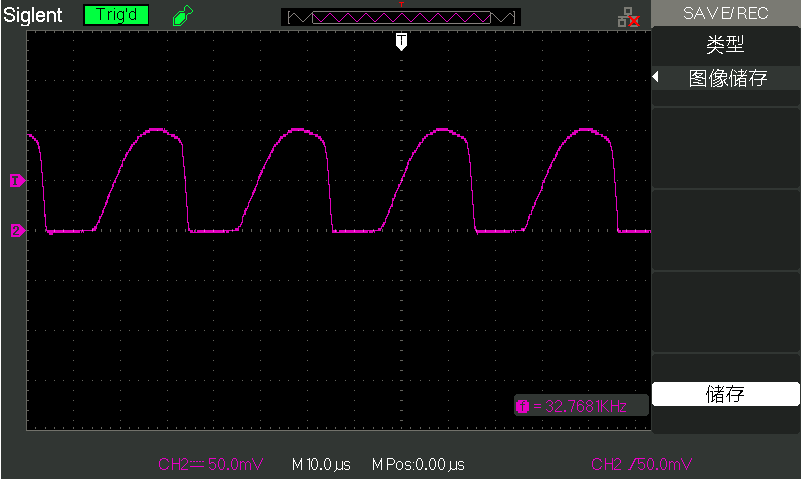

  • 测量DS1302的32.768KHz晶振频率
    在这里插入图片描述

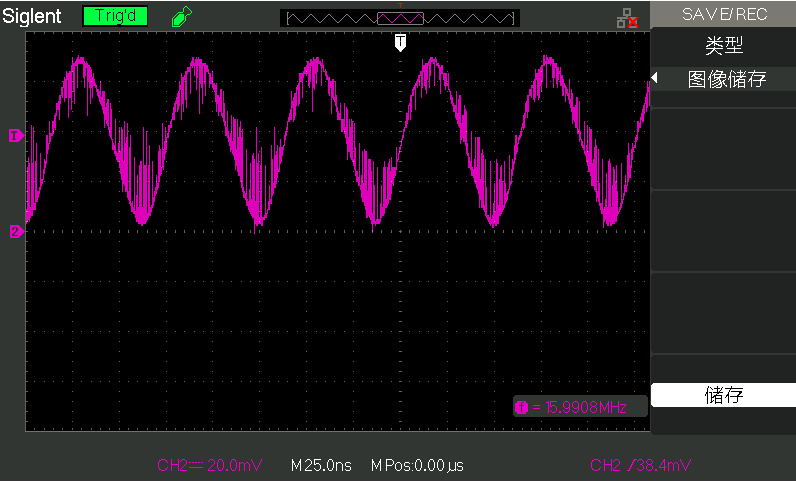

  • 测量16MHz的晶振

在这里插入图片描述

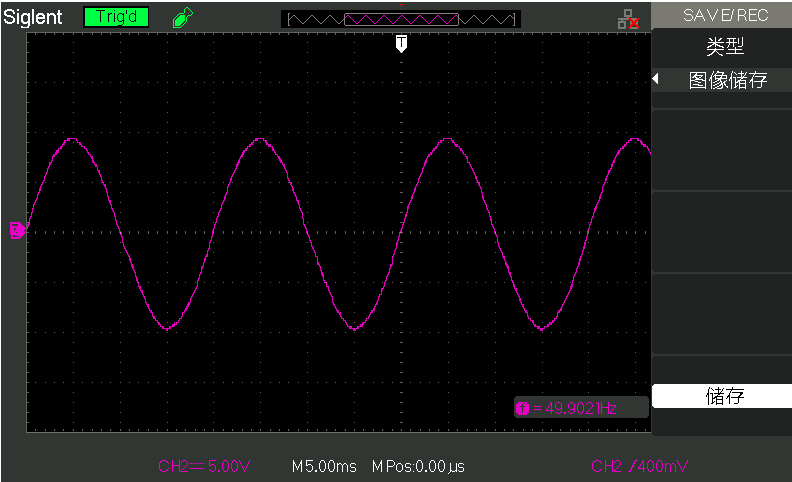

  • 测量人体的频率,竟然是50Hz。

网上搜了一下，比较合理的答案
电力线在通电时，以导线为中心向外扩散磁力线，人受此磁力线影响感生出电压，示波器可以测量出此电压和频率及波形。中国基本上是一个大的电网，规定频率为50HZ.

在这里插入图片描述
