采样中断服务程序原理

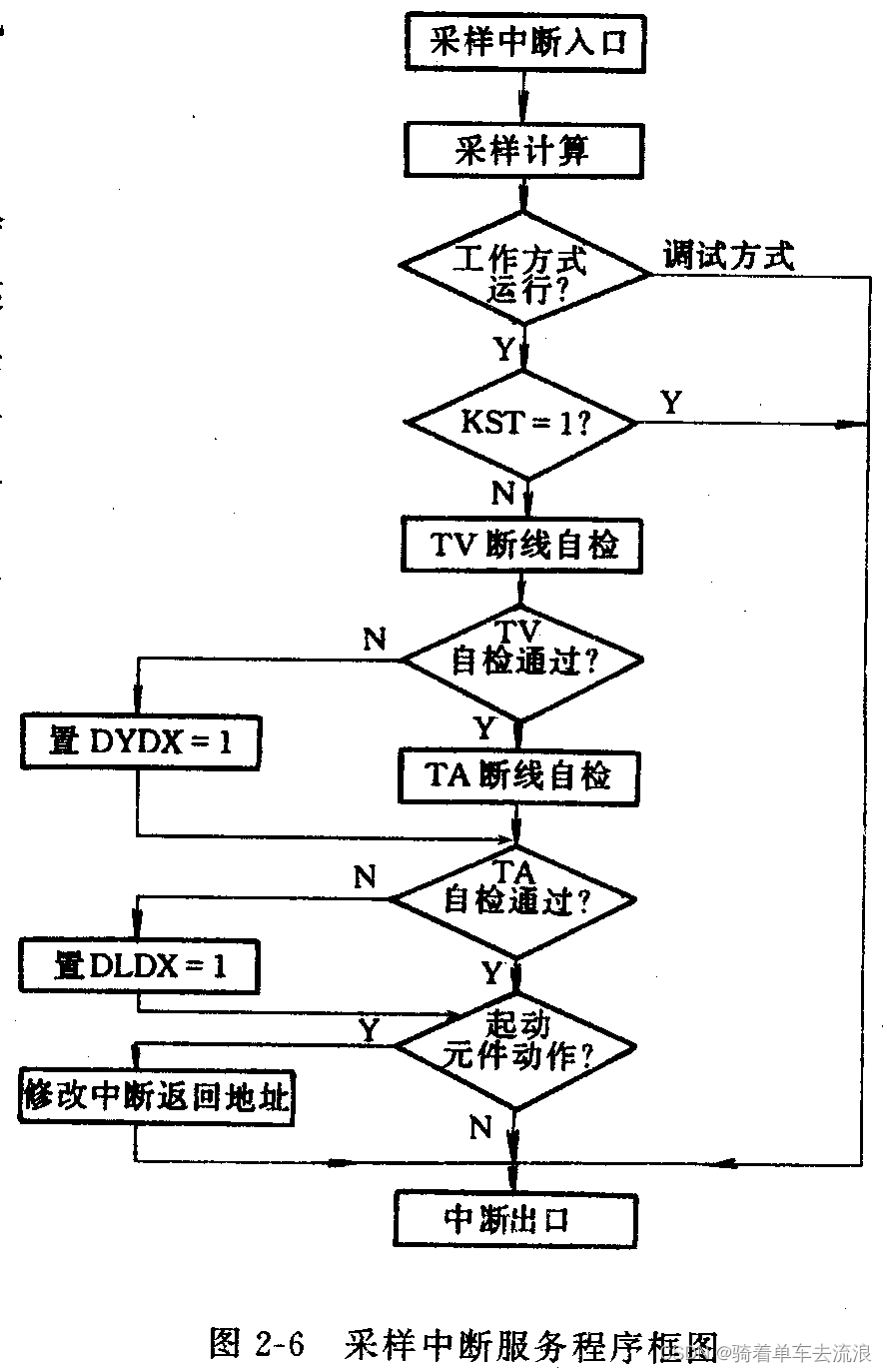

采样中断服务程序框图如图2－6所示。采样中断服务程序主要包括采样计算，TV、TA断线自检和保护起动元件三个部分。同时还可以根据不同的保护特点，增加一些检测被保护系统状态的程序。



一、采样计算概述

进入采样中断服务程序，首先进行采样计算。在计算之前必须分别对三相电流、零序电流、三相电压、零序电压及线路电压的瞬时值同时采样，如每周采样12点，采样频率为12X50=600Hz，采样后按公式（1－4）计算其瞬时值，然后将各瞬时值存入随机存储器RAM的对应地址单元内。

在计算各电流电压交流有效值时，取某个计算的模拟量的同一周期的一组瞬时值来计算，其算法是多种多样的。例如半周积分法、傅氏算法等（详见本章第二节）。总之，保护的采样计算就是采用某种适当的算法分别计算各相电压、电流的有效值、相位、频率及阻抗等。还可以根据需要进一步计算各序电压、电流及各序功率方向，并分别存入RAM指定的区域内，供后续的程序调用（供逻辑判断及进一步计算使用）。

微机保护的采样计算是
