Allegro在动态铜皮中设置某一焊盘与铜皮（shape）连接方式小技巧

最新推荐文章于 2025-03-12 11:29:47 发布
最新推荐文章于 2025-03-12 11:29:47 发布
阅读量6.1k 收藏 51
点赞数 11
分类专栏： allegro
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42988027/article/details/115096596
版权
本文介绍如何在Allegro中使用全局和局部模式设置焊盘与铜皮的连接方式，包括全覆铜和十字覆铜，以及如何通过Placement Edit功能针对单一引脚进行个性化设置。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Allegro在动态铜皮中设置某一焊盘与铜皮（shape）连接方式小技巧

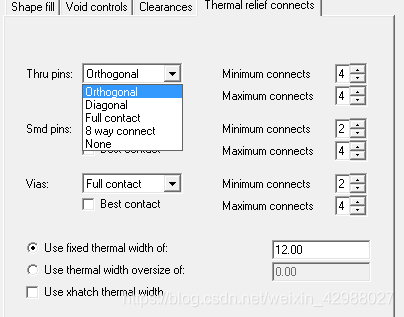

一、相同网络连接铜皮的方式有几种，全覆铜、十字覆铜等几种模式如图：shape->global dynamic params->thermal relief connects
在这里插入图片描述

二、一中的设置是一种全局模式，也就是当你设置上述模式时，PCB中所有的相关元器件都被覆盖上相同的属性；如果想要单一的引脚、通孔等进行单独设置就要进行如下操作：

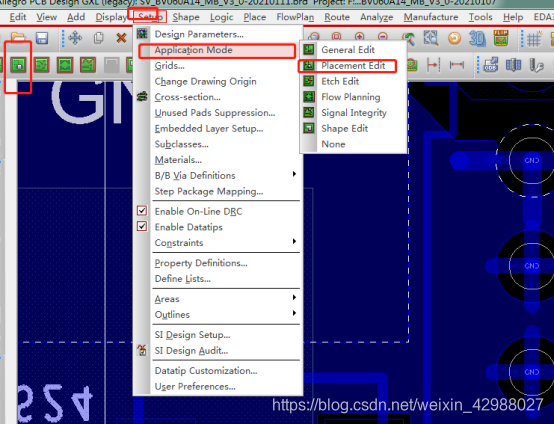

1、选择placement edit
在这里插入图片描述

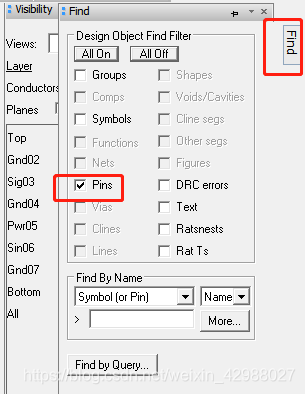

2、右边find->pin
在这里插入图片描述

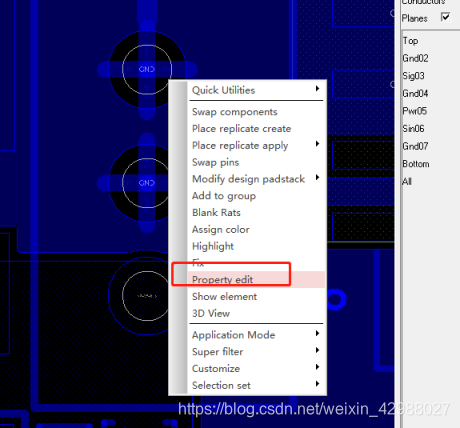

3、选择你想要设置的引脚或者通孔，鼠标点击右键->property edit
在这里插入图片描述

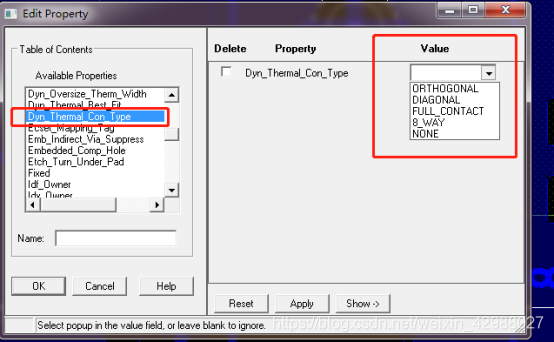

4、弹出选择框，在左边框中选择 Dyn_thermal_con_type，在value中选择你想要的覆铜结果，然后点击APPLY就设置成功了
在这里插入图片描述

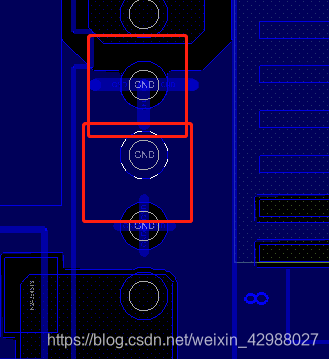

5、设置的引脚与未设置的引脚对比图
在这里插入图片描述
好好学习 - 天天向上
