总线板卡（1）——总线接口类型

行业的朋友们是否碰到过这种情况，比如你问某厂家是否有1553B总线或者其他总线板卡时，对方会问你要什么接口的？

你知道厂家说的接口指的是什么吗？

这里的接口一般指板卡的总线接口，比较普遍的有PCI、PCIe、CPCI、PXI等。你分得清吗？下面我们逐个来简单介绍下。

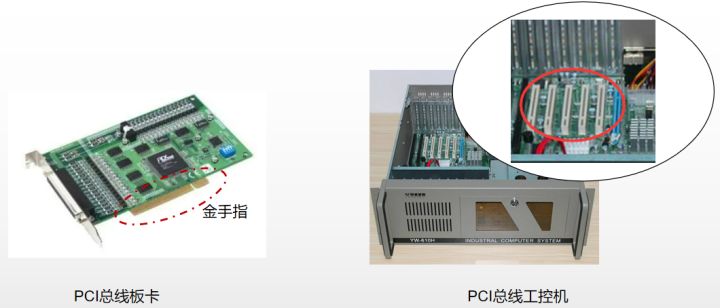

PCI总线是英特尔公司1991年推出的定义局部总线的标准，带宽133MB/s。接口是长这样的，常见于普通的工控机或者家用台式电脑。这个接口还被称为“金手指连接方式”

PCIe（PCI-Express）是最新的总线和接口标准，是由英特尔提出的，代表着下一代I/O接口标准。它的主要优势就是数据传输速率高，目前最高可达到10GB/s以上，而且还有相当大的发展潜力。

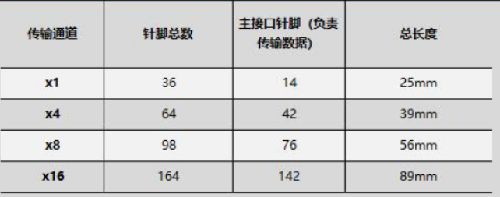

常见的PCIe分1通道、4通道、8通道、16通道，最新PCIe3.0标准单通道单向传输为1GB/S，16通道就是16GB/s。

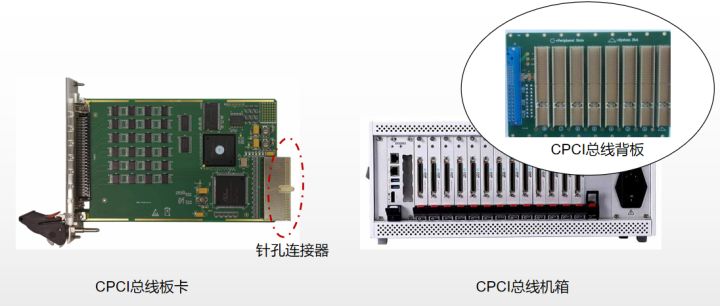

CPCI中文叫紧凑型PCI，是国际工业计算机制造者联合会（简称PICMG）于1994提出来的一种总线接口标准。从根本上说，CPCI与PCI是一致的，因此操作系统、驱动和应用程序都感觉不到两者的区别，将一个标准PCI插卡转化成CPCI插卡几乎不需重新设计，只要物理上重新分配一下即可。CPCI总线 = PCI总线的电气规范 + 标准针孔连接器+ 欧洲卡规范。

CPCI技术中最突出、最具吸引力的特点是热插拔。

知识点1：热拔插就是在运行系统没有断电的条件下，拔出或插入功能模板，而不破坏系统的正常工作的一种技术。

知识点2：知识点2：CPCI抛弃IPC的金手指式互连方式，改用2mm密度的针孔连接器，具有气密性、防腐性，进一步提高了可靠性，并增加了负载能力。

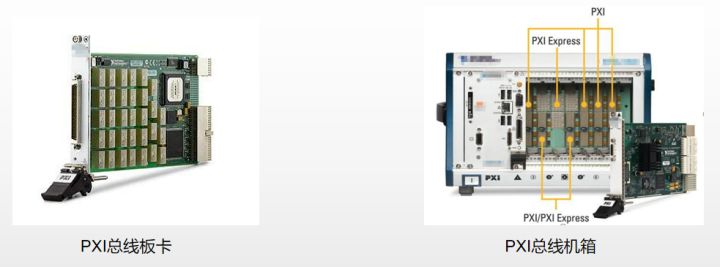

PXI 中文叫面向仪器系统的PCI扩展，是一种由PXI联盟发布的坚固的基于PC的测量和自动化平台。PXI结合了PCI的电气总线特性与CPCI的坚固性、模块化及Eurocard机械封装的特性发展成适合于试验、测量与数据采集场合应用的机械、电气和软件规范。

PXI产品具有级别更高、定义更严谨的环境一致性指标，符合工业环境下振动、撞击、温度与湿度的极限条件。

总的来说PXI是一种坚固的模块化仪器平台，它提出了基于工业电脑的高性能标准化测量与自动化方案。以合理的价位提供比原有系统架构出色得多的性能。PXI用户自然地享有很多便利，如廉价、易用、灵活的PC技术；开放的工业标准以及与CPCI产品的完全互用性。

---
