无桥 Boost PFC 变换器频率和电感选取

开关频率选取

在设计无桥 Boost PFC 变换器时，开关频率的选取至关重要。开关频率的变化不仅影响电感、变压器、电容等元件的体积，还直接影响到系统的功率密度和工作效率。较高的开关频率通常意味着更小的磁性元件尺寸，因此可以提升系统的功率密度。然而，开关频率的提高同时也带来了许多挑战，例如磁芯损耗、开关损耗和驱动损耗的增加，从而可能导致系统效率下降。

开关频率的选择需要综合考虑多个因素。虽然较高的开关频率可以提高 PFC 的矫正效果，使得功率因数（PF）接近于 1，并且降低总谐波失真（THD），但过高的频率也会导致系统损耗的增大。因此，在选定开关频率时，必须平衡功率因数、系统效率、电磁兼容性（EMC）、器件开关性能和控制系统设计的难度等多种因素。

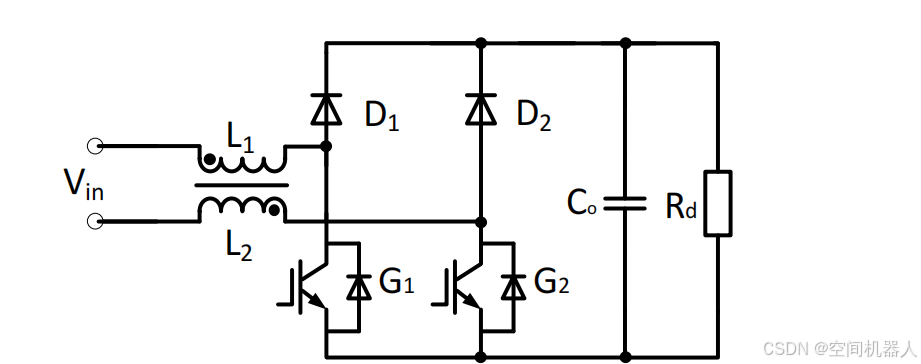

由于本文设计的无桥 Boost PFC 拓扑中，电感的大小与开关频率呈反比关系，随着开关频率的增加，电感的减小效果逐渐减弱。此外，开关频率的精度也与所选单片机的系统频率密切相关。考虑到这些因素，本文最终选取了一个合理的开关频率：50 kHzÿ
