1. LoRa PHY帧格式
LoRa物理层的数据包格式，如图 1所示，主要包括前导(Preamble),数据包头（Header），有效载荷（Payload）和循环冗余校验（CRC）四部分组成。

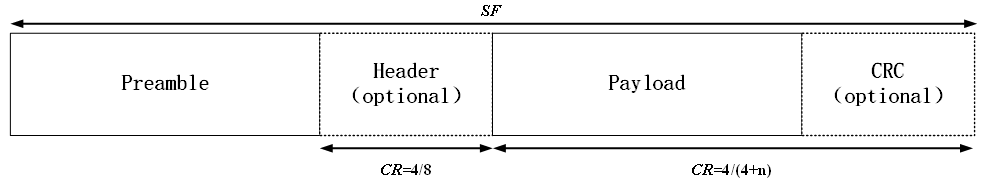

图 1 LoRa PHY 帧格式
整个物理层的数据包，根据LoRa调制设定的扩频因子（SF）完成CSS调制。Preamble部分不需要编码而直接采用CSS的调制，而往后的数据都会经过Hamming编码，以提高纠错能力，其中Header部分固定采用CR=4/8的编码格式，Payload和CRC的编码格式由Header中的CR参数确定。
从图 1中可以看出，数据包的Header和CRC是用虚线表示，这两部分的数据，可以通过寄存器设置进行删除，以节约PHY数据包长度，进而节约无线信号传输时间和所需要的能量。
PHY帧格式中的Payload部分，有上层协议进行细化，例如LoRaWAN协议会对此部分内容进行详细说明，本报告不进一步说明。而PHY帧格式中的CRC部分为可选内容，通过Header中的CRC存在标志位进行使能，使能后占16bit，否则没有该数据。
因此LoRa PHY帧格式主要对其Preamble和可选的Header部分内容进行详细说明。
2. Preamble部分
2.1 可变Preamble部分

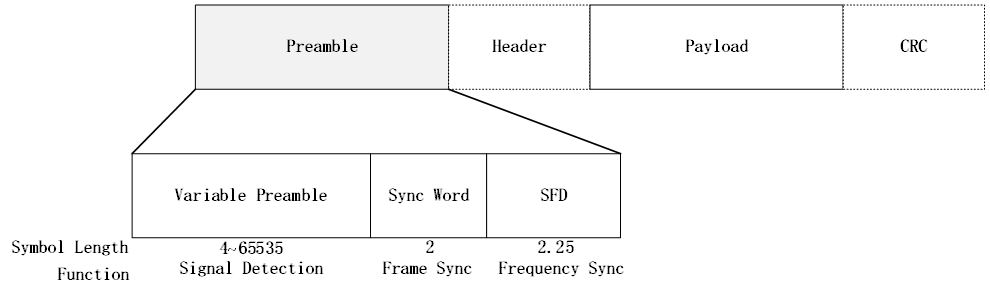

LoRa PHY数据包的前导主要包括三部分组成：可变前导(variable preamble),帧同步字(Sync Word)和帧起始分隔符（SFD：Start Frame Delimiter）三部分组成，如图 2所示。
图 2 LoRa PHY Preamble详细格式
可变前导部分由4至65535个长度的up-chirp符号组成，每个标准的up-chirp符号的频率，如图 4所示，主要提供信号检测、接收机增益设置、频率和采样时间同步等功能，如图 3前三个符号所示。可变前导的数据长度由芯片的寄存器设置。例如芯片SX1278可以通过地址为0x20和0x21的RegPreamble寄存器进行具体长度设置，如图 5所示；SX1268则在LoRa调制器下通过Opcode = 0x8C的SetPacketParams中的PacketParam1 & PacketParam2进行设置，如图 6所示。

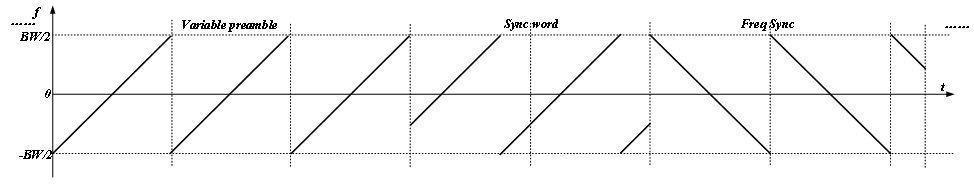

图 3 LoRa PHY前导Chirp波形

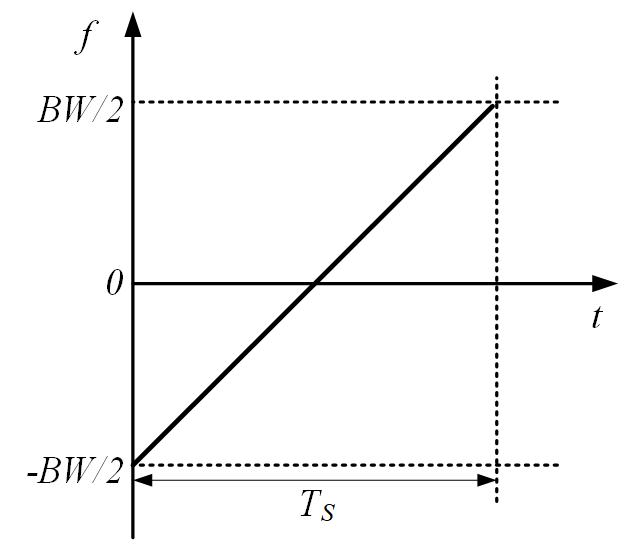

图 4 基带中标准up-chirp信号
图 5 SX1278系里手册中前导长度设置
图 6 SX1268系里手册中前导长度设置
2.2 Sync Word部分
可变长度前导后，是两个符号宽度的帧同步字(Sync word)，可以用来快速识别不同的Lora网络。LoRa芯片会直接丢弃帧同步字内容与预设值不一致的数据包。SX1268芯片中通过地址为0x0740 和0x0741的寄存器设置Sync Word，如图 7所示，其中该芯片设定Sync Word=0x3444为公共网络(Public Network)数据包，而Sync Word=0x1424为私有网络（Private Network）数据包。
图 7 SX1268系里芯片中Sync Word设置
而LoRaWAN中规范Sync word=0x34，该数值由SX1278等芯片中地址为0x39的RegSyncWord中的保留设置值，如图 8所示。用户也可以通过修改该寄存器中的内容，修改数据包中的Sync Word。
图 8 SX1278系里芯片中Sync Word设置
对比LoRa两代核心芯片后可以发现，新一代以SX1268代表的芯片，可以通过寄存器直接设置物理层包格式中占两个符号宽度的Sync word值。但是前一代以SX1278为代表的芯片，通过寄存器只能设置一个符号值，因此如何由该一个符号设置值，扩展成两个符号宽度的PHY波形中的Sync Word值，是一个待确定的问题。
由于LoRa底层标准未公开，目前对此部分数据映射，目前没有明确的结论。如果假设SX1278等中Sync Word设置为x：
- [2]中提到对应PHY中的两个符号，分别为
和
- [3]中提到对应PHY中的两个符号，分别为
和
- [4]中提到将
的高四bit和低四bit分别映射到两个符号，映射关系如图 9所示。

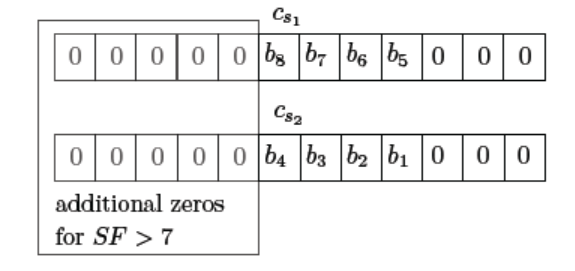

图 9 [4]中Figure 2.8提到的Sync Word映射关系
上述针对SX1278系列芯片中的Sync Word映射关系，还有待后续实验验证。
2.3 SFD部分
LoRa规范中PHY数据包中的SFD部分规范比较明确，为占2.25个符号宽度的标准down-chirp信号，如图 3所示，而其中的标准down-chirp信号，如图 10所示。

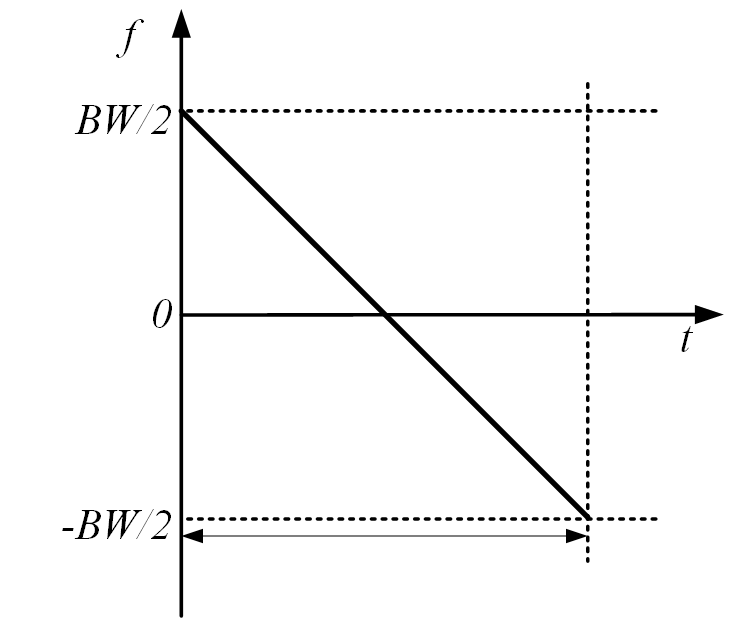

图 10 基带中标准down-chirp信号
3. Header部分
LoRa PHY数据包分别有两种Header模式：Explicit Header mode和Implicit Header mode，区别在于Explicit模式会在PHY的数据包中包含Header的内容，而Implicit模式的PHY数据包不包含Header的内容。显然Implicit模式将进一步减少无线信号传递的内容，以进一步达到节约传输时间、减少数据包冲突、降低模块运行功耗等目的。此时，通信双方需要预先将Payload数据长度、CR因子，是否存在Payload CRC字段提前进行设置，才能完成通信。

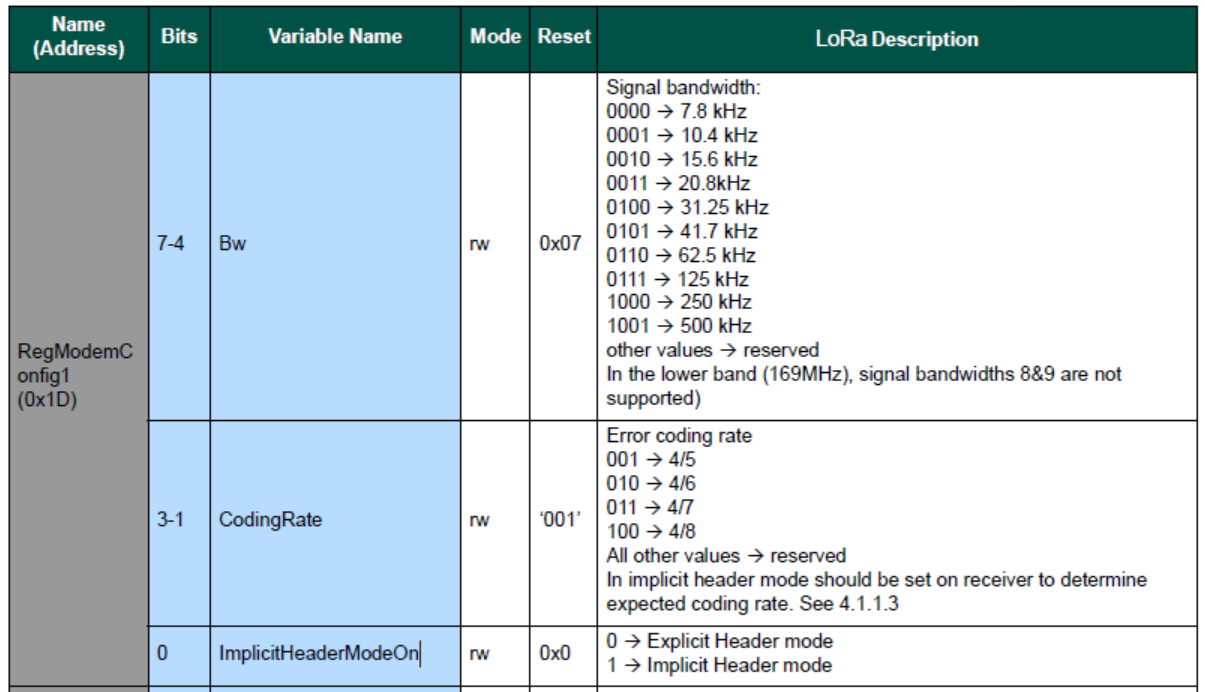

SX1278系列芯片中Header的两种模式由地址为0x1D的RegModemConfig1寄存器bit0进行配置，如图 11所示；SX1268系列芯片中Header的两种模式通过Opcode = 0x8C的SetPacketParams中的PacketParam3进行设置，如图 12所示。
图 11 SX1278系列芯片中Header模式选择

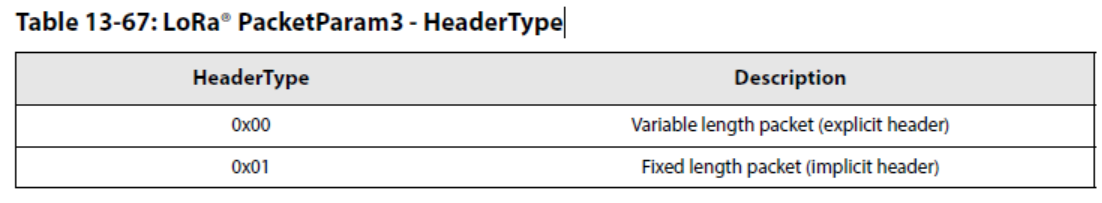

图 12 SX1268系列芯片中Header模式选择

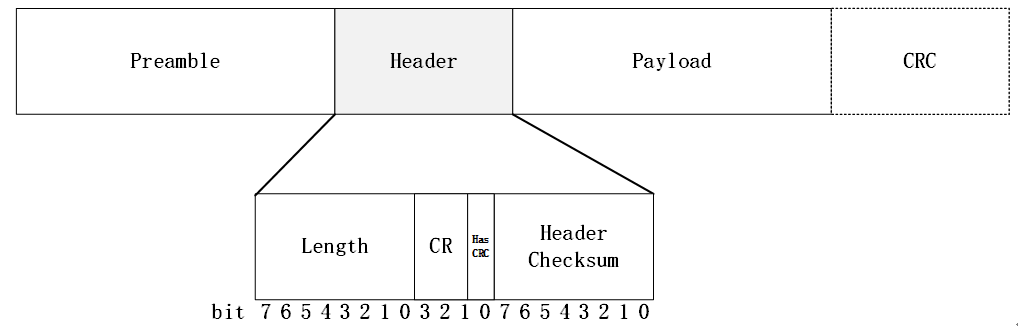

由于LoRa标准并未公开此部分数据结构，因此根据已有的逆向分析显示[5],[6]，如图 13所示。Header包括的内容有：payload数据包长度，CR编码方式，payload后是否包含CRC数据，以及header的内容的CRC,共占2.5Byte长度，也就是20个Bit。需要注意的是，Header部分固定采用CR=4/8的编码方式。
图 13 LoRa物理层数据包中Header详细格式
3.1 Payload数据包长度
Header中的第一个Byte用于表示整个数据包中，后续Payload内容的长度，占了8个bit，因此一包LoRa数据中，后续payload内容最大为255Byte。
SX1278系列芯片中payload数据包长度由地址为0x22的RegPayloadLength寄存器设置，如图 14所示。SX1268系列芯片中的payload数据包长度由Opcode = 0x8C的SetPacketParams中的PacketParam4进行设置，如图 15所示。
图14 SX1278系列芯片中Payload数据包长度设置
图 15 SX1268系列芯片中Payload数据包长度设置
3.2 CR因子选择
LoRa标准中定义了四种编码方式，分别将4个bit原始数据，经过编码后变化至5，6，7，8四种长度数据。这四种编码方式的选择，相应的定义在了LoRa Header中数据包长度接下来半个Byte（4个bit）中的三个bit，如图 13所示。
SX1278系列芯片中CR因子由地址为0x1D的RegModemConfig1寄存器bit3-bit1进行配置，如图 11所示。SX1268系列芯片中的CR因子由Opcode = 0x8B的SetModulationParams中的ModParam3进行设置，如图 16所示。

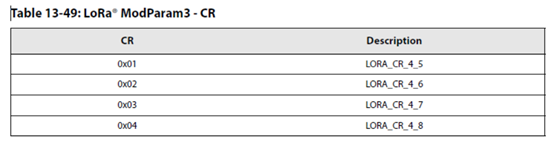

图 16 SX1268系列芯片中CR因子设置
3.3 PHY中CRC存在控制
LoRa 物理层数据包的CRC是可以选择传输或者不传输的，如图 1所示。该机制的控制，定义在了LoRa Header中数据包长度接下来半个Byte（4个bit）中的其中一个bit，如图 13中Has CRC部分。如果数据包中存在CRC，那么还需要额外再传输2个Byte内容，即16bit原始数据。

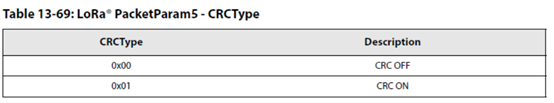

SX1278系列芯片中CRC存在设置由地址为0x1C的RegHopChannel寄存器bit6进行配置，如图 17所示。SX1268系列芯片中的CRC存在设置由Opcode = 0x8C的SetPacketParams中的ModParam5进行设置，如图 18所示。

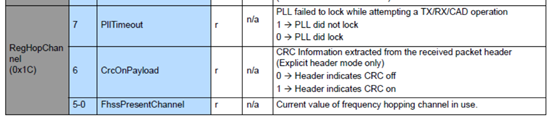

图 17 SX1278系列芯片中CRC存在设置
图 18 SX1268系列芯片中CRC存在设置
3.4 Header数据校验
LoRa Header数据中的最后一个Byte内容为Header数据字段的CRC校验，即前面所述的数据包长度，CR因子和payload后CRC内容是否存在这12bit内容的CRC校验，占最后一个Byte宽度，如图 13中Header Checksum部分所示。
4. LoRa空口数据包传输时间
LoRa按照Symbol为单位进行无线传输，而每个symbol的传输时间，有LoRa调制的BW和SF因子有关，详细可以参考：
LoRa PHY CSS调制分析及Matlab实现_weixin_43270276的博客-CSDN博客_css调制
因此需要计算确定Payload内容长度后，对应的symbol符号数量，就可以得到具体的空口数据包传输时间。
LoRa PHY数据帧中，前导部分的长度比较容易确定，主要是因为该部分数据在定义和描述的时候，直接是以symbol作为单位的。此部分数据占的符号数可以表示为：
其中
对应2.1 可变preamble部分，由相应寄存器直接设定长度，中间的2个symbol长度为sync word部分内容符号数，最后的2.25个symbol为SFD部分内容符号数。
LoRa PHY传输时，除了前导部分对应的符号
之外，后续至少还要传送8个symbol，同时该规范了后续必须传输的8个Symbol必须采用CR=4,即实现4/8编码，且该8个符号采用SF-2进行CSS符号映射，即Low Data Rate Optimization的方式进行CSS调制。因此，我们可以得到，该8个符号最多能够传输的原始bit数为：
除了前导是以symbol为单位，LoRa PHY帧结构中其他内容，都是以Byte为单位。经过Header部分的分析，我们可以知道该部分实际占用的数据长度取决于是否使用Header部分，在显性模式(explicit)下,该数据长度为2.5Byte，即20个bit，而在隐性模式(implicit)下，该数据长度为0。因此可以表示为：
如果LoRa PHY帧结构是否包含CRC，取决于Header中的Has CRC标志位，如果存在，那么此部分占用2个Byte，即16个bit，否则为0。因此可以表示为：
而数据包中Payload部分数据长度，由Header中的Length决定。此部分数据占用bit数可以表示为：
其中：
由芯片寄存器设置，体现于Header的Length部分。
因此，整个芯片传输实际承载的bit数可以表示为：
上述数据，部分是需要通过前导后的8个强制的symbol传输，因此实际需要再次编码，CSS调制的bit数为：
显然，在某些极端情况下，
直接计算会小于0，例如
,
,
,
，此时直接计算，
。此种情况代表8个强制的Symbol，编码传输完8个bit的payload数据后，还有剩余的bit，此时LoRa芯片会将多余Symbol补充冗余数据后直接传输。因此，实际需要后续编码传输的原始bit数据为：
也就是当
长度超过0时，才需要用到8个强制symbol以外的符号进行传输。
此部分数据的编码情况，由系统的CR因子决定，也就是将剩余需要额外编码的bit数，每4个bit编码至4+CR个bit。因此，经过编码之后的bit数变为：
经过编码后的bit，再经过处理后，最终需要根据设定的SF因子，组成symbol。如果没有打开Low Data Rate Optimization功能，那么每SF个bit组成一个Symbol进行CSS调制；如果打开Low Data Rate Optimization功能，那么每SF-2个bit组成一个Symbol进行CSS调制。
因此，额外需要占用的symbol为：
其中：
显然，上式不能被
完全整除，代表额外需要编码的bit数不可能正好是
的整数倍。此时，LoRa芯片将补充为整数个symbol，即对刚刚的结果进行向上取整，因此，最终额外需要占用的符号数可以表示为：
最终，LoRa数据包空口所占用的符号数为：
其中的固定数8代表前导后固定需要发送的8个symbol。将其他参数代入后可以得到：
上述结果与手册中介绍的一致。最终，空口传输所需要的时间可以表示为：
其中
参考文献：
[1]LoRaWAN 1.0.3, [Online] “https://lora-alliance.org/wp-content/uploads/2020/11/lorawan_regional_parameters_v1.0.3reva_0.pdf”
[2] O. Seller and N. Sornin, “Low power long range transmitter,”, Eur. Patent 2 763 321, Feb. 5, 2013
[3] C. Bernier, F. Dehmas and N. Deparis, "Low Complexity LoRa Frame Synchronization for Ultra-Low Power Software-Defined Radios," in IEEE Transactions on Communications, vol. 68, no. 5, pp. 3140-3152, May 2020
[4] Eigner, H., Interference analysis of LoRaWAN systems, 2021. [Online]. Available: https://repositum.tuwien.at/handle/20.500.12708/16683
[5] P. Robyns, P. Quax, W. Lamotte, and W. Thenaers, “A multi-channel software decoder for the LoRa modulation scheme,” in Int. Conf. on Internet of Things, Big Data and Security (IoTBDS), Mar. 2018.
[6] J. Tapparel, “Complete reverse engineering of LoRa PHY,”https://tcl.epfl.ch/resources-and-sw/lora-phy/, Tech. Rep., 2019.
