PCB打样工艺要求

PCB文件画好之后需要外发打样，外发时需要填写哪些参数呢？我们今天来浅谈一下。

目录

PCB加工文件基本参数

板子尺寸

层数

层压结构

板厚

板材类型

板厚

---



PCB加工文件基本参数

板子尺寸

板子尺寸就是做的板子的单板长宽是多少，如果涉及拼版要说明拼版的整体尺寸是多少，即单板尺寸和拼版后的尺寸都需要说明。





层数

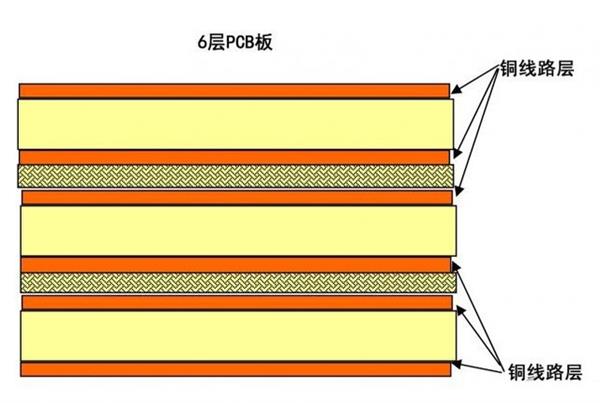

层数，指PCB中的电气层数（敷铜层数），就是PCB板子设计的基层，比如常用双面板、四层板、六层板和八层板等等。





层压结构

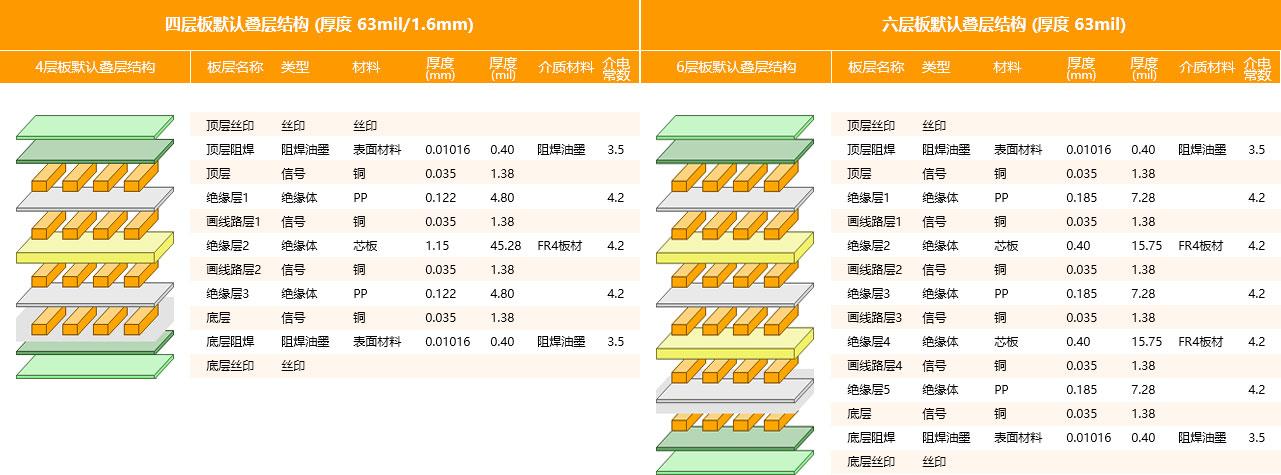

层压结构就是说明各层的层厚是怎么定义的， 比如外层铜厚是1盎司还是2盎司，内层铜厚是0.5盎司还是1盎司等等，这个都需要说明，如下图所示：





板厚

板厚就是板子的整体厚度，常用的是1.6mm。目前工艺最大板厚可以做到5mm，甚至更厚一些。





板材类型

板材类型如：FR4（A级）、高频板、铝基板、铜基板和FPC软板。

板厚

板厚就是板子的整体厚度，常用的是1.6mm。目前工艺最大板厚可以做到5mm，甚至更厚一些。
