光电传感器的工作原理简介

光电传感器是一种利用光电效应将光信号转换为电信号的传感器。

工作原理

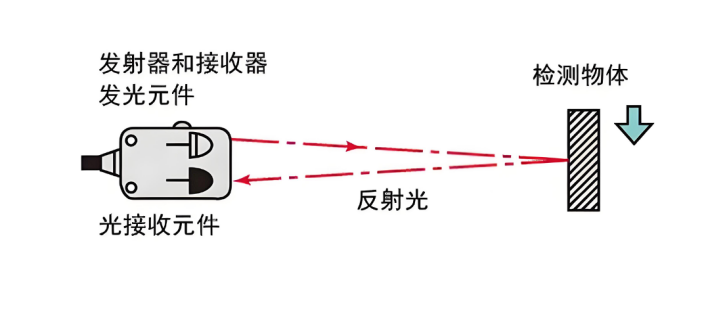

光照射：光电传感器通过光源（如LED或激光）照射在其表面。

光电转换：光线与传感器材料发生光电反应，产生电信号。这种转换过程涉及到光子与电子的相互作用，其中光子的能量被电子吸收，导致电子状态的改变。

信号处理：产生的电信号通过电路进行处理，得到所需的输出信号。信号处理可能包括放大、滤波、数字化等步骤，以适应不同的应用需求。

硬件架构

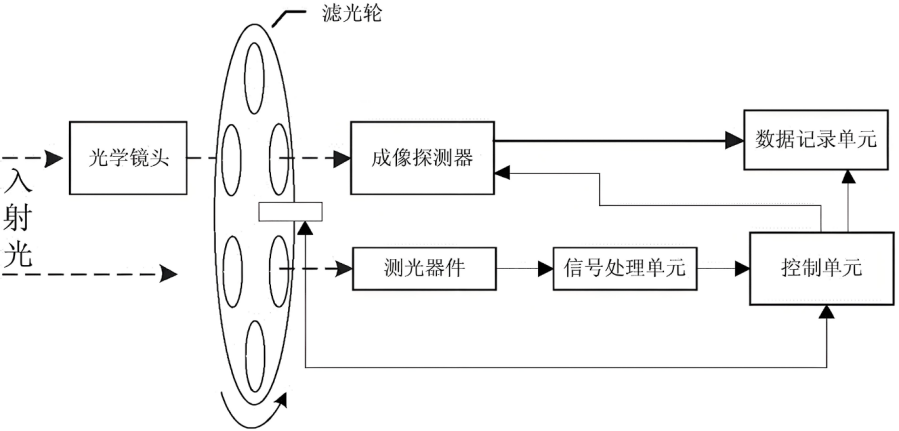

光电传感器的硬件架构通常包括以下几个部分：

光源：提供所需的光信号，可以是LED、激光二极管或其他类型的发光器件。

光敏元件：负责检测光信号并将其转换为电信号。常见的光敏元件包括光电二极管、光电晶体管、光敏电阻等。

光学通路：包括透镜、光纤等组件，用于引导和聚焦光线。

信号处理电路：对光敏元件产生的电信号进行处理，如放大、滤波、模数转换等。

输出接口：将处理后的信号输出到其他电子设备或控制系统，常见的输出形式有模拟信号、数字信号、脉冲信号等。

硬件原理

光电效应：光敏元件利用光电效应进行光信号的转换。外光电效应涉及到光子的能量足以使电子逸出材料表面，而内光电效应则涉及到光子能量导致材料内部电子状态的改变。

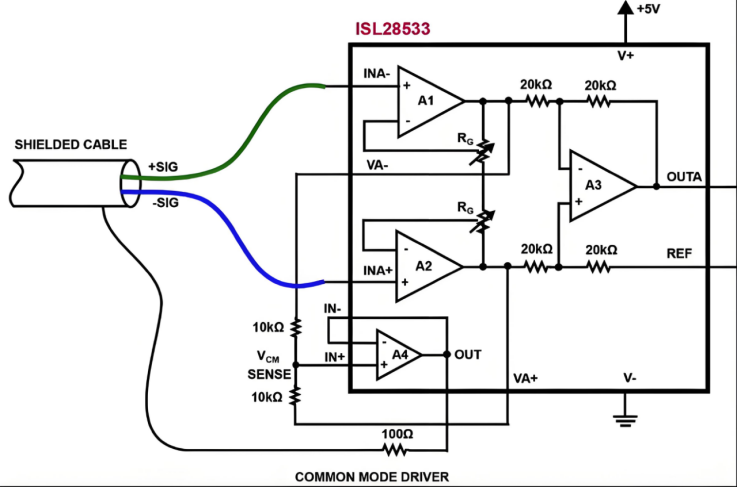

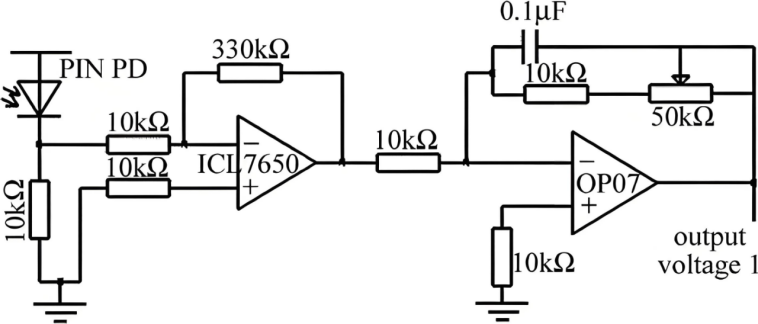

信号放大：由于光敏元件产生的电信号通常较弱，需要通过运算放大器或其他放大器进行放大，以便于后续处理。

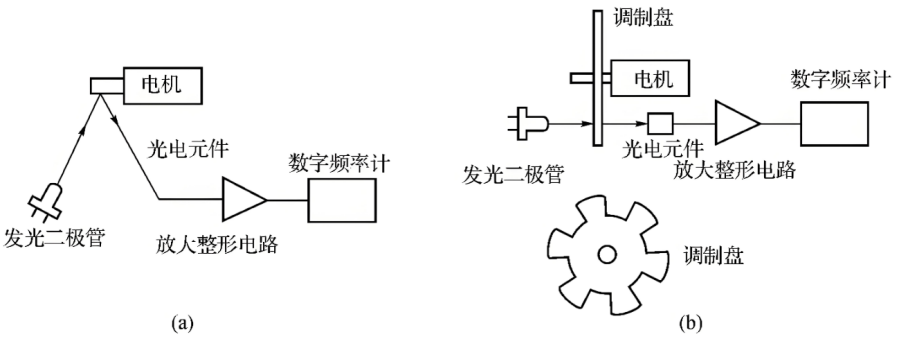

滤波与调制：为了提高信号的信噪比，通常会在信号处理电路中加入滤波器，去除噪声和干扰。此外，还可以通过调制技术改善信号质量。

模数转换：对于模拟信号，可能需要通过模数转换器（ADC）转换为数字信号，以便于数字系统的处理和分析。

光电传感器通过其独特的硬件架构和工作原理，实现了对光信号的精确检测和测量，广泛用于检测物体的存在、颜色识别、距离测量等多种场合。
