BlendShape-数字人表情生成机制

        随着AI技术的发展，数字人应用领域也越来越广泛，除了动画电影、游戏、广告这样数字人应用的传统领域，直播带货、客服、逝去亲人数字化复活等等诸多邻域也在大量尝试使用数字人。数字人不只是要建出来，更要像真人一样有表情、有动作，有丰富的人格特征，这样才能更好的与真人互动交流。

       今天就说下数字人的表情生成机制--BlendShape。

       再介绍BlendShape之前，先对数字人是什么做个介绍，这样才更好理解BlendShape。

1. 数字人

       数字人说起来跟简单，就是人体的数字三维模型，是由做建模小伙伴在建模软件（例如：Maya、Blender）中完成的。

                                                                  图1 数字人模型

        数字人从几何构成上看就是点、线、面组成的。点是世界空间中的一些点（上图的数字人包含12853个顶点），将这些顶点连成线，然后线和线就会分隔出面，上图看到的是四边形面，常见的还有三角形面。有了点、线、面，一个数字人的模型就建立出来了。建立数字人的工作主要是建模的小伙伴完成的，现在还可以通过算法自动创建，高精度的模型还是要手工创建。

        数字人由很多点构成的，每个点在世界坐标系下的坐标有（x、y、z）三个分量组成，那数字人就可以用一个向量来表示了：

                                      （公式1）

       其中，n是数字人顶点数量，上图数字人n=12853，就是一个包含38559个分量的向量。是不是特别简单，一个数字人用一个向量就表示出来了。

      了解了数字人，下面就要介绍BlendShape。

2. BlendShape

       人的表情非常丰富，能做出上千种表情。那对数字人来说表情是什么呢？其实就是脸上某些点在空间中发生了位移，比如嘴角的一些点向斜上方移动，从视觉效果上看数字人就带有了某种情绪。

        经过很多前辈的探索和总结，数字人的表情系统可以这样设计：抽取制作出一些基础微表情（BlendShape），通过基础表情线性加权生成更多的复合表情。

        目前常见的基础微表情大概50个左右（苹果公司ARKit提供了52个BlendShape的权重值）。制作人员需要在数字人上制作这些基础微表情（BlendShape）。

id="pWJdZgD7-1710399450093" frameborder="0" src="https://live.csdn.net/v/embed/370639" allowfullscreen="true" data-mediaembed="csdn">

BlendShape制作

有了这些微表情，就可以组合出各种复合表情。

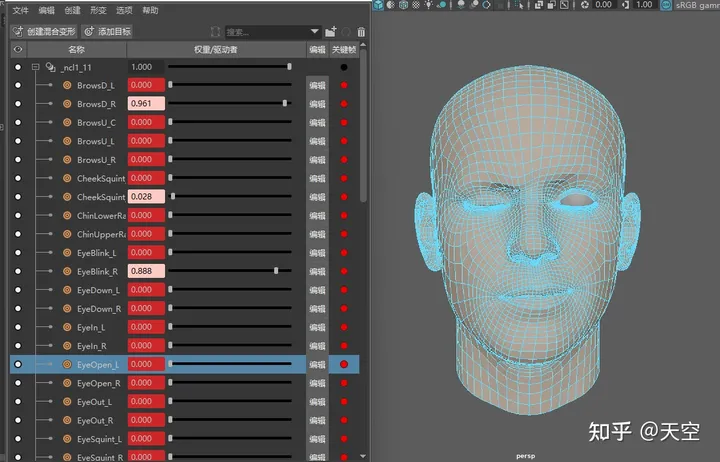

                                                                       图3 复合表情制作

        对于制作小伙伴来说到这里就可以了，但对于算法小伙伴和开发小伙伴还需要继续了解BlendShape里的数据是如何组织的。

       数字人可以用一个向量表示。中立表情是数字人没有做任何微表情的状态，这个状态被认为是所有表情的0状态（图1就是处于中立表情的数字人），中立表情用公式表达成  。

       BlendShape其实就是一个delta BlendShape，即各个表情与中立表情的差值  。

       复合表情对应的生成公式就是：

        （公式2）

       其中， 是BlendShape的权重值，  就是BlendShape，m是BlendShape的个数。

3. 综合

       制作好了BlendShape，做表情识别的时候其实就是通过各种算法求解对应的  ，这样就可以用公式2得到数字人的表情了。
