电气绝缘图-标准GB9706.1-2020

一、概念

1. 电气间隙 air clearance：两个导体部件之间在空气中的最短路径。
2. 爬电距离 creepage distance：两个导体部件之间沿绝缘材料表面的最短距离 。

二、规则

• 最小爬电距离：根据表12~表16,如果最小的爬电距离小于最小的电气间隙,那么最小电气间隙值应作为最小爬电距离。

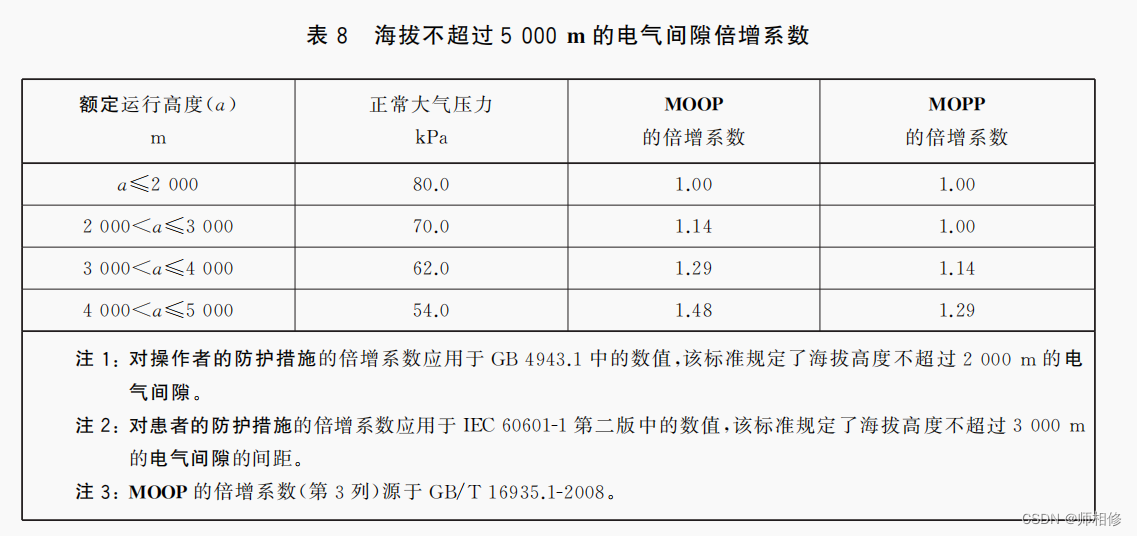

• 高海拔影响：当 ME设备预期在加压环境下使用,例如机舱内,应根据对应有关大气压力来确定表8的倍增系数,电气间隙要乘以该系数。爬电距离不受倍增系数的影响,但应至少与电气间隙与倍增系数的乘积一样大。

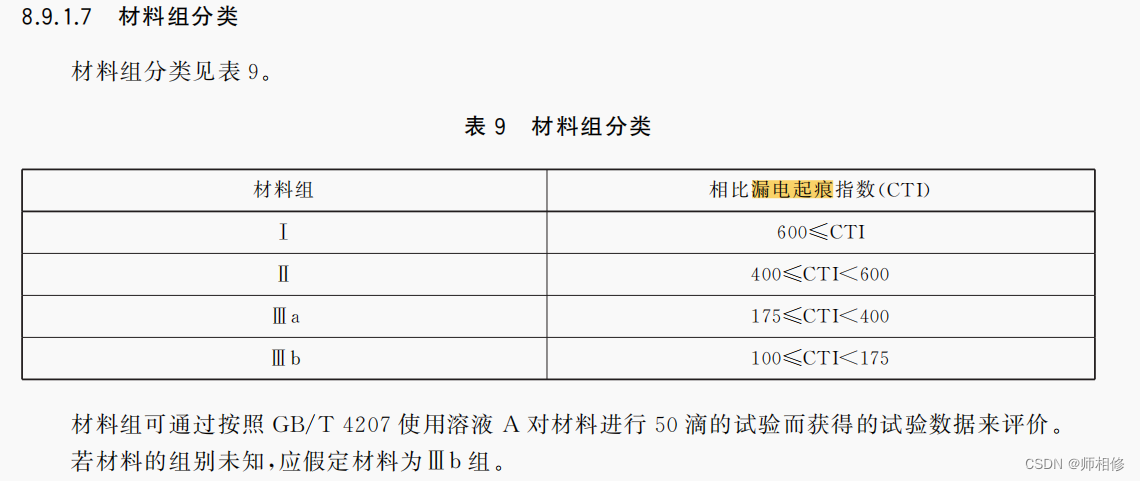

• 材料组分组：

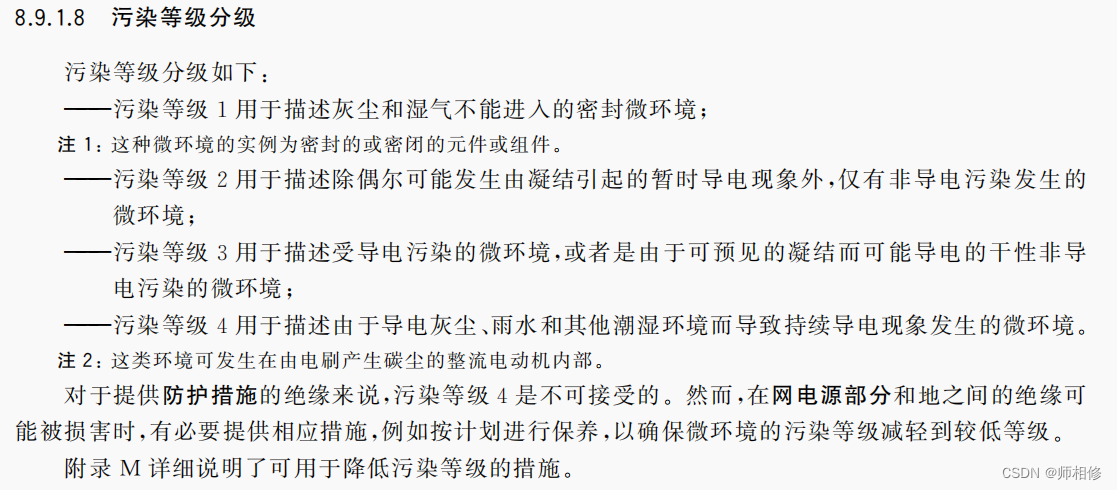

• 污染等级分级：

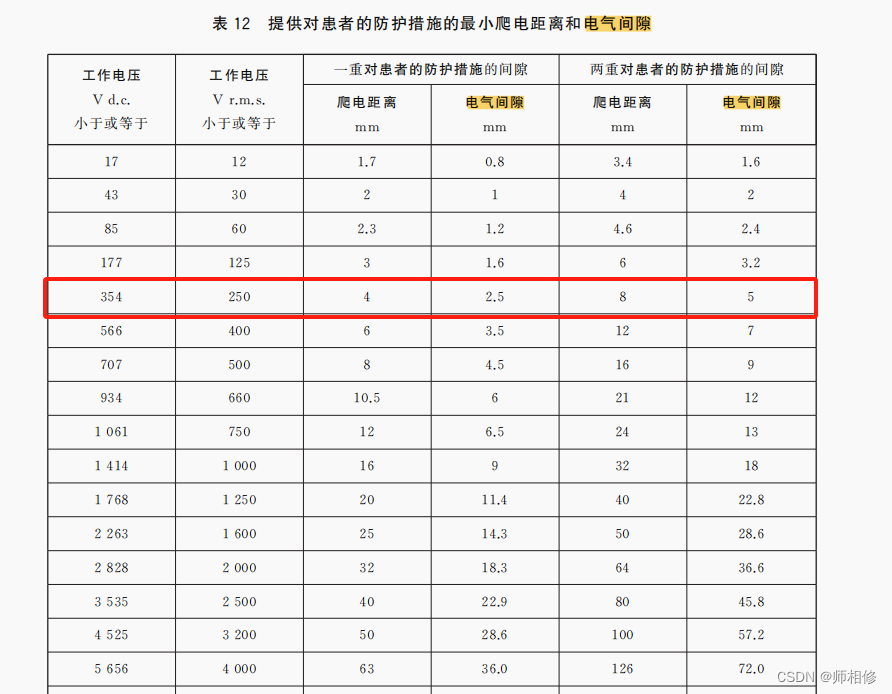

• 提供对患者的防护措施的最小爬电距离和电气间隙:

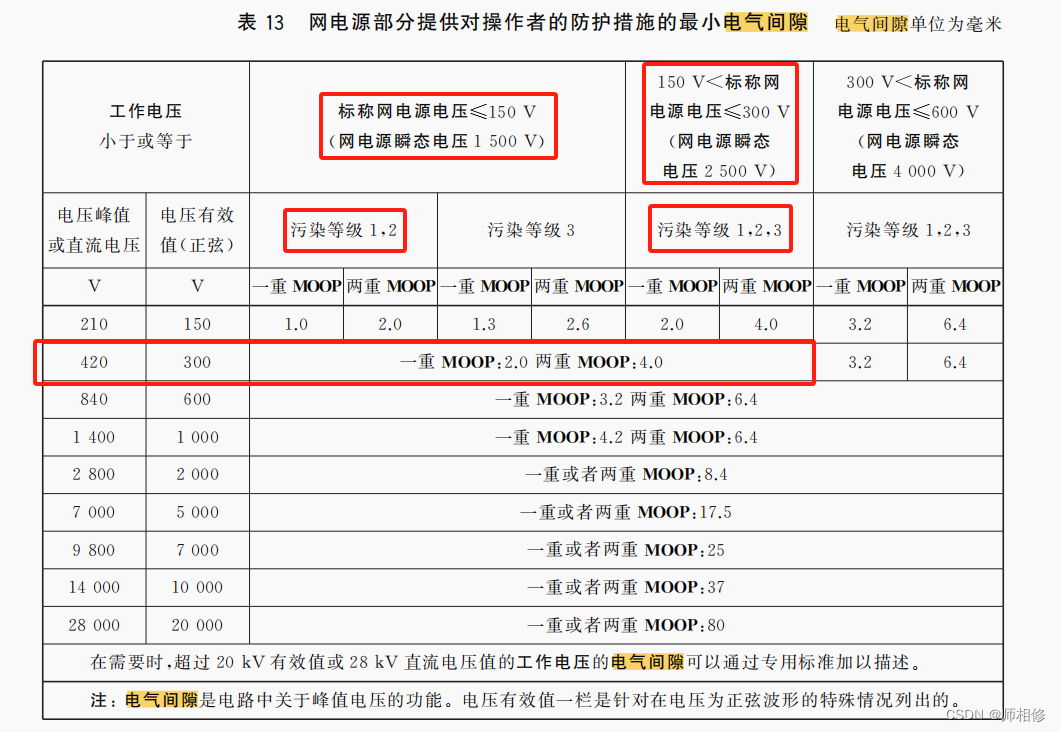

• 网电源部分提供对操作者的防护措施的最小电气间隙:

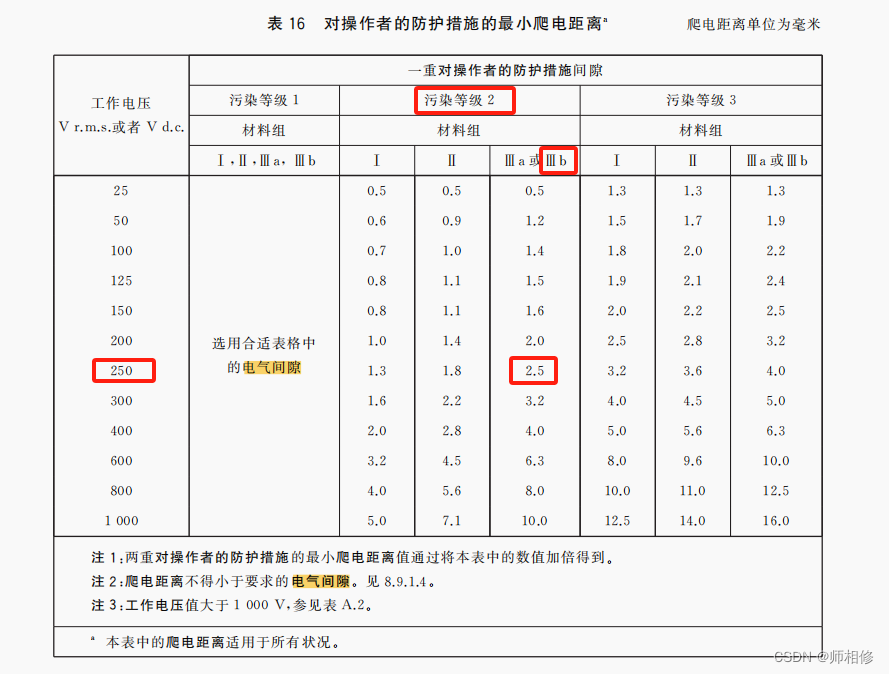

  • 对操作者的防护措施的最小爬电距离:

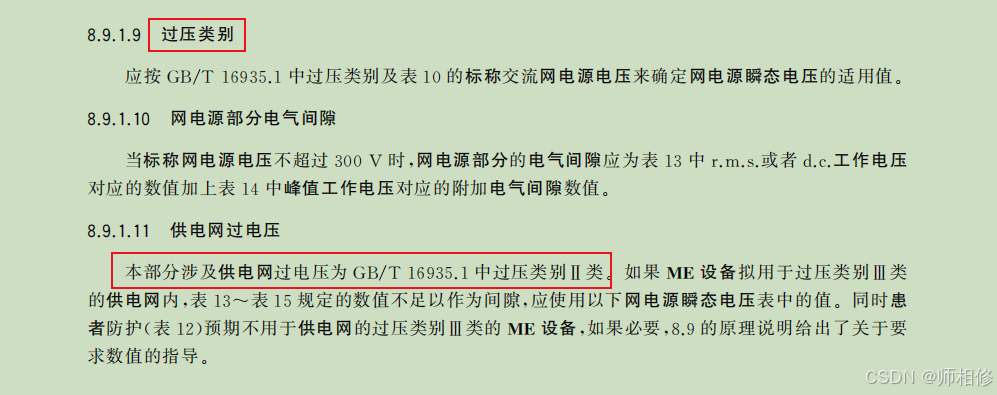

  • 过压类别

  三、实例

  ​​​​​​​

  污染等级分级				2			-
  过电压类别				Ⅱ			-
  海拔高度				≤3000m			-
  接触患者但在应用部分定义之外的部分				S不适用   £适用			-

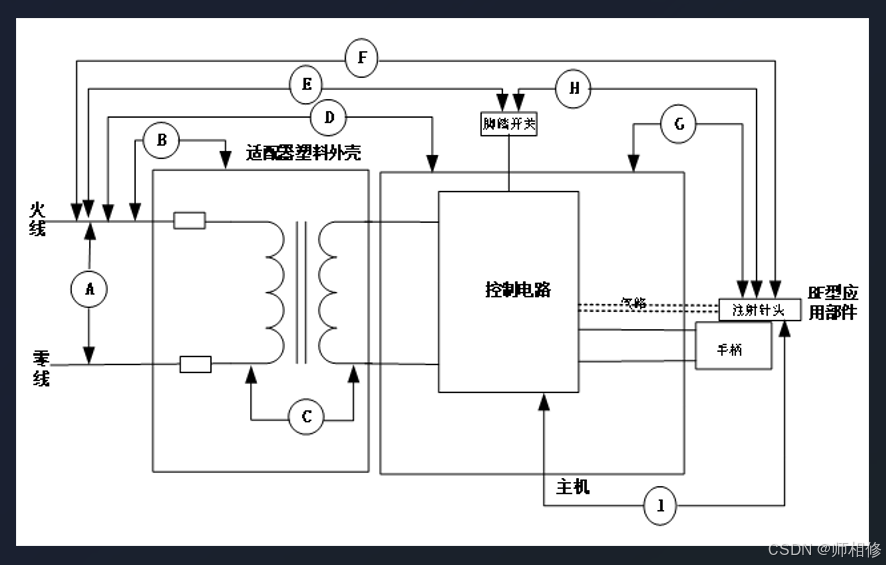

  路径	防护措施数量和类型: MOOP/MOPP	工作电压		爬电距离要求值(mm)	电气间隙要求值(mm)	试验电压(V)	路径说明
  		电压Vr.m.s.	电压Vpeak
  A	1MOOP	240	340	2.5	2.31)	a.c.1500	L和N之间
  B	2MOOP	240	340	5.0	4.61)	a.c.3000	L&N与适配器未保护接地的可触及部分之间
  C	2MOPP	240	340	8.0	5.0	a.c.4000	电源初级与次级之间
  D	2MOOP	240	340	5.0	4.61)	a.c.3000	L&N与主机未保护接地的可触及部分之间
  E	2MOOP	240	340	5.0	4.61)	a.c.3000	L&N与脚踏开关之间
  F	2MOPP	240	340	8.0	5.0	a.c.4000	L&N与应用部件之间
  G	1MOPP	240	340	4.0	2.5	a.c.1500	应用部件与主机塑料外壳之间
  H	1MOPP	240	340	4.0	2.5	a.c.1500	应用部件与脚踏开关之间
  I	1MOPP	240	340	4.0	2.5	a.c.1500	应用部件与内部电路之间
  附加说明： 1）ME设备预期用于海拔高度≤3000m的高度，电气间隙倍增系数1.14，如果最小的爬电距离小于最小的电气间隙,那么最小电气间隙值应作为最小爬电距离。
