Simulink —— 加速模式(Accelerator mode)的使用

Accelerator mode

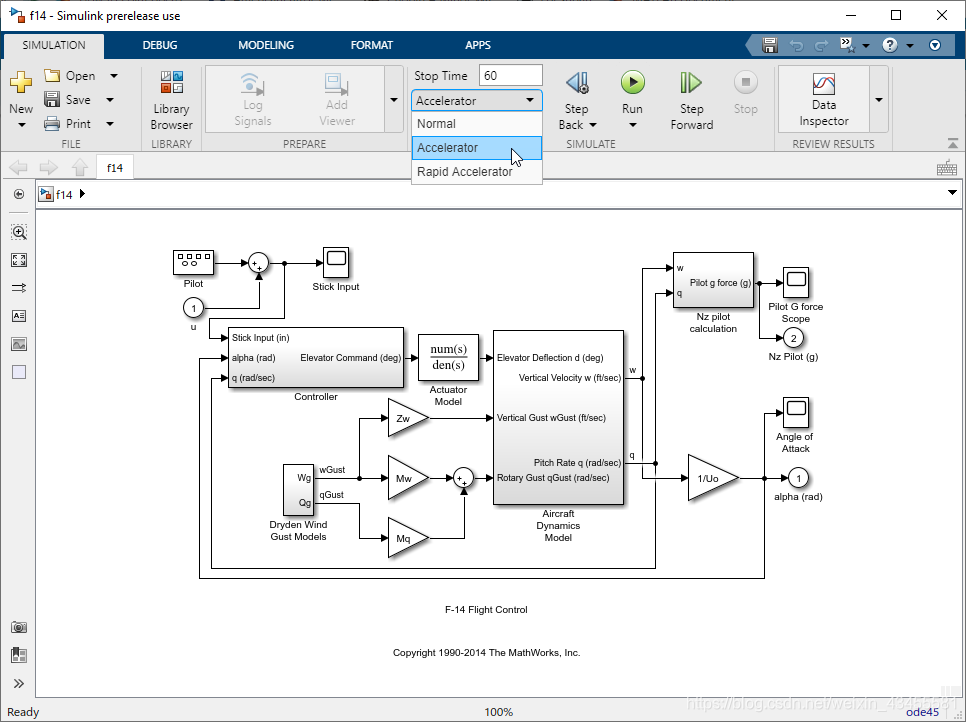

在这里插入图片描述

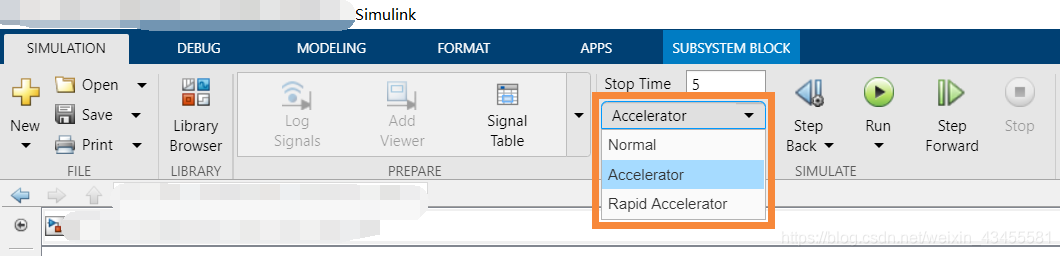

在Simulink中有三种桌面模拟模式:Normal、Accelerator和Rapid Accelerator。对于大多数模型,Accelerator比Normal更快,而Rapid Accelerator仍然更快。Rapid Accelerator模式通过为模型生成可执行文件来加快仿真速度。确切的加速因型号而异,但是Rapid Accelerator的速度可以比“普通”模式快10倍以上。

使用Rapid Accelerator需要权衡灵活性和性能Rapid Accelerator不支持调试器或探查器,并且仅在整个模型都能够生成C代码时才起作用-但是如果您的目标是高效的批处理和蒙特卡洛模拟,那么Rapid Accelerator是您最好的选择。

注意:Rapid Accelerator模式必须能满足simulink所有模型都可编译成C才行!!!


参考文献:

  • https://www.mathworks.com/help/simulink/ug/performing-acceleration.html
  • mathworks.com/company/newsletters/articles/speed-up-your-simulations-with-rapid-accelerator-mode.html?s_tid=srchtitle
### 提高Simulink示波器图形刷新速度的方法 在处理Simulink中的示波器图像显示缓慢问题时,可以采取多种策略优化性能。这些方法不仅能够提升仿真效率,还能改善用户体验。 #### 减少采样率 降低模型中用于记录数据的速率有助于减少计算负担并加快界面响应。通过调整Solver设置中的`Fixed-step size (fundamental sample time)`参数至更高数值可有效减缓数据更新频率[^1]。 #### 调整缓冲区大小 适当增大或减小内部存储历史样本数量的空间——即改变`Buffer length`属性值,可能会影响渲染表现。较小尺寸意味着更频繁的数据丢弃但更快的速度;反之则提供更好质量却牺牲实时性。 #### 使用快速傅里叶变换(FFT)分析工具替代常规Scope模块 当关注频域特性而非瞬态行为时,考虑采用Spectrum Analyzer代替传统的Time-Domain Scope组件。前者专为高效处理周期性和准周期过程设计,在某些场景下能显著优于后者。 #### 启用加速模式 确保启用了Accelerator Mode或其他形式的编译执行方式而不是Interpreted Execution。这一步骤允许MATLAB预先编译整个系统结构从而极大程度上缩短每次迭代所需耗时。 ```matlab set_param('model_name', 'SimulationMode', 'accelerator'); ``` #### 压缩输出精度 如果项目允许一定程度上的近似,则可以通过设定较低位宽的数据类型(如single取代double),或是利用定点数运算来换取更高的吞吐量和更低延迟的表现。
