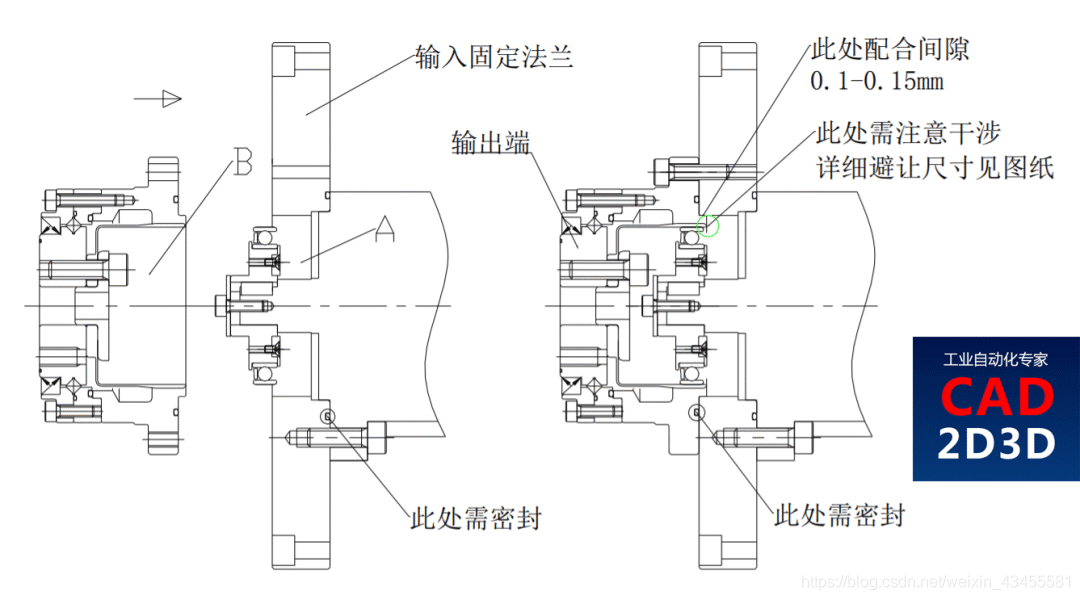

1. 钢轮固定+柔轮输出
  • 此时，传动比为减速器手册上所标注的减速比，一般为10的整数倍。
    在这里插入图片描述

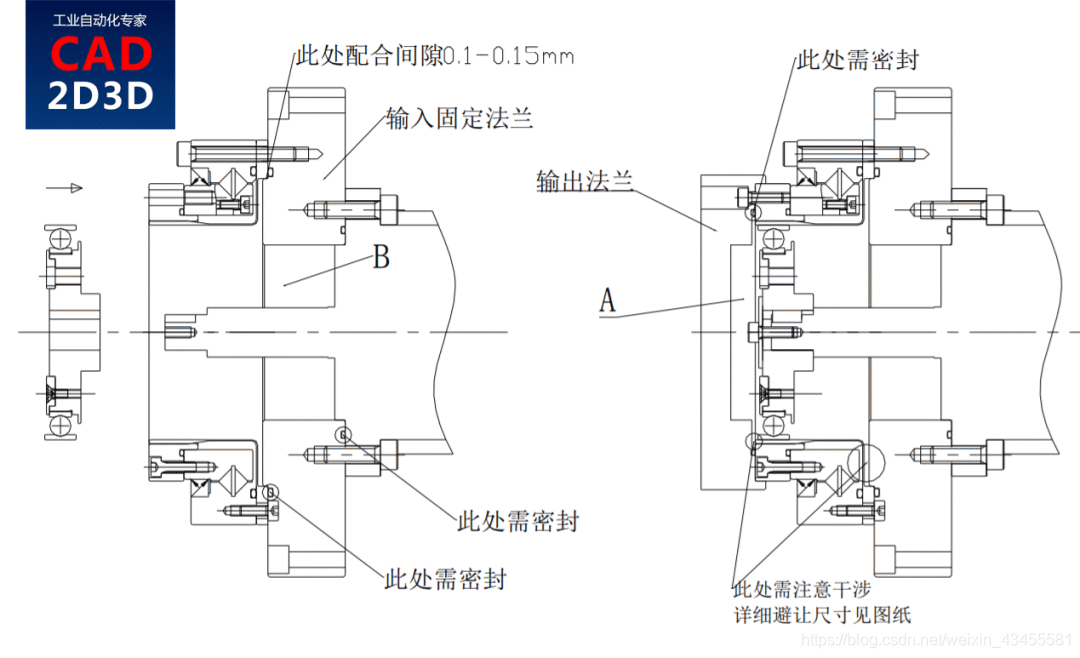

2. 柔轮固定+钢轮输出
  • 此时，传动比为减速器手册上所标注的减速比+1，一般为10的整数倍+1。
    在这里插入图片描述
3. 原因
  • 选择不同的输出方式，其减速比不同的原因大概是为了减小齿轮的磨损，或者说为了让磨损更均匀，有利于使用寿命的增长，具体知识点可参考机械原理、机械设计中的齿轮互质相关知识点。

参考文献：
