【Simulink】光伏电池MPPT（恒定电压法+增量电导法+扰动观察法及其改进方法）

上一篇博客介绍了光伏电池的数学模型，并应用FCS-MPC和扰动观察法进行了初步仿真，但还没有分析MPPT算法原理，这篇博客重点介绍这部分。
👉 【Simulink】光伏电池数学模型公式推导和初步仿真

1. 几种常见的MPPT方法简介

光伏电池最大功率点跟踪（Maximum Power Point Tracking, MPPT）是一种关键的技术，用于最大化光伏系统的能量转换效率。本文主要介绍三种主流的在线MPPT方法：恒定电压法 + 增量电导法(固定步长、变步长、增量电导+PI) + 扰动观察法(固定步长、变步长)

1️⃣ 恒定电压法（Constant Voltage）

该方法通过设定光伏电池的输出电压在一个预设值，以近似最大功率点。

光伏电池生产厂家一般会提供 $U_m$ 的数值，通过采集光伏电池输出电压 $U_{pv}$ 并与 $U_m$ 数值进行比较和修正，达到最大功率输出。这种方法简单，但对光照变化的适应性较差，通常用于光照条件相对稳定的环境。

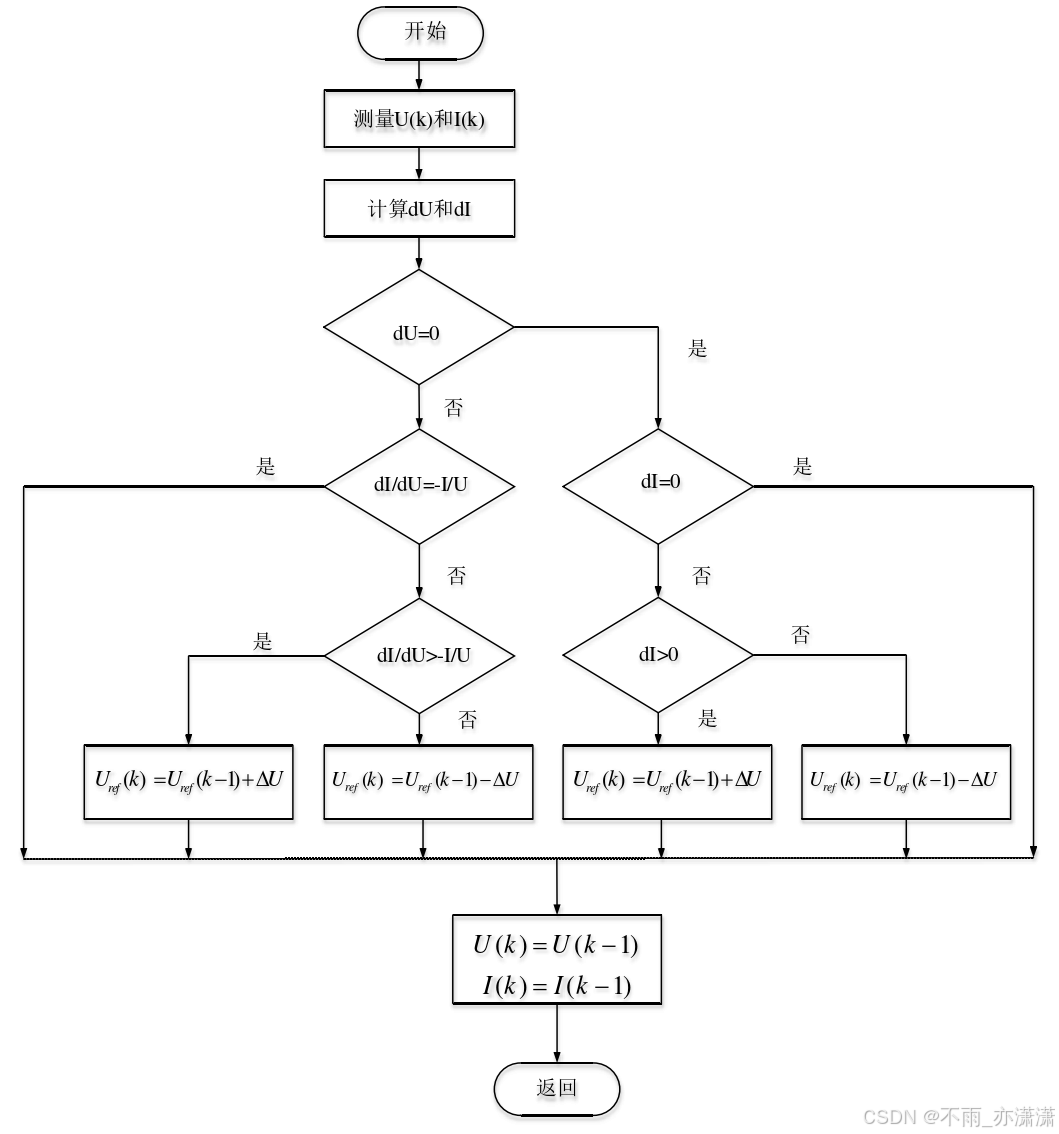

2️⃣ 增量电导法（Incremental Conductance）

该方法通过比较电导的增量和电流、电压的关系来确定最大功率点。

根据上一篇博客的仿真结果，在外部温度和光照强度一定时，P-U特性曲线有且仅有一个最大功率点 $P_m$，且其对应电压的导数等于零，即 $dP/dU$=0，而 $P=UI$，则在最大功率点有：
$\frac{dP}{dU}=I+U\frac{dI}{dU}=0$
由此可得出：
$\frac{dI}{dU}=-\frac{I}{U}$

当曲线斜率$dI/dU<0$时，工作在最大功率点右侧，这时需要增大光伏电池输出电流的参考值来减小直流母线侧的电压，以达到最大功率点；当曲线斜率$dI/dU>0$时，工作在最大功率点左侧，这时需要减小光伏电池输出电流的参考值来增大直流母线侧的电压，以达到最大功率点。

注意电压扰动方向和占空比扰动方向是相反的。

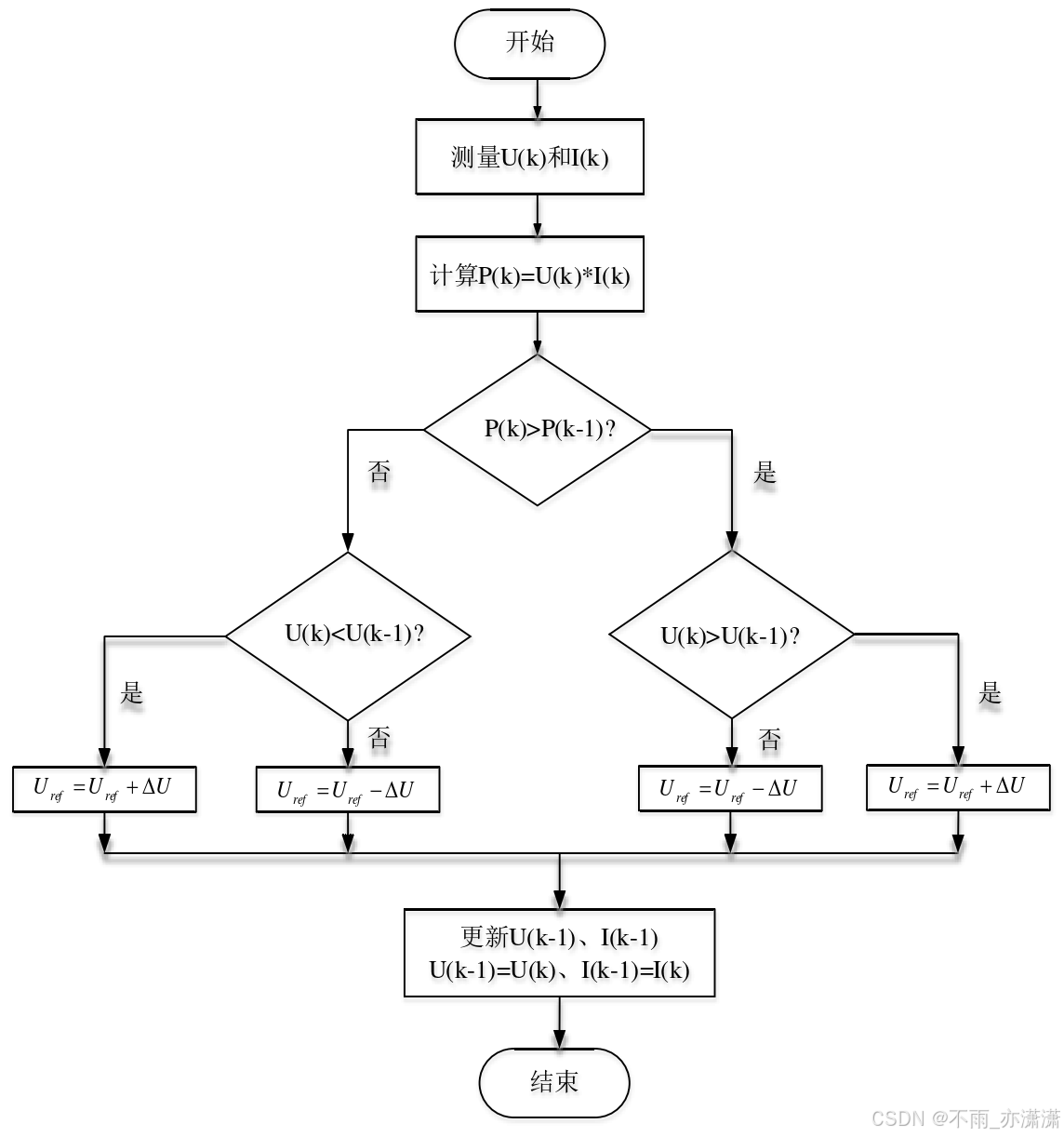

3️⃣ 扰动观察法（Perturb and Observe, P&O）

该方法通过不断地扰动光伏电池的工作点，观察输出功率的变化。

如果功率增加，则持续扰动；若功率减少，则方向反向扰动。这种方法简单易实现，但在快速变化的环境条件下，可能导致功率过冲或不稳定。

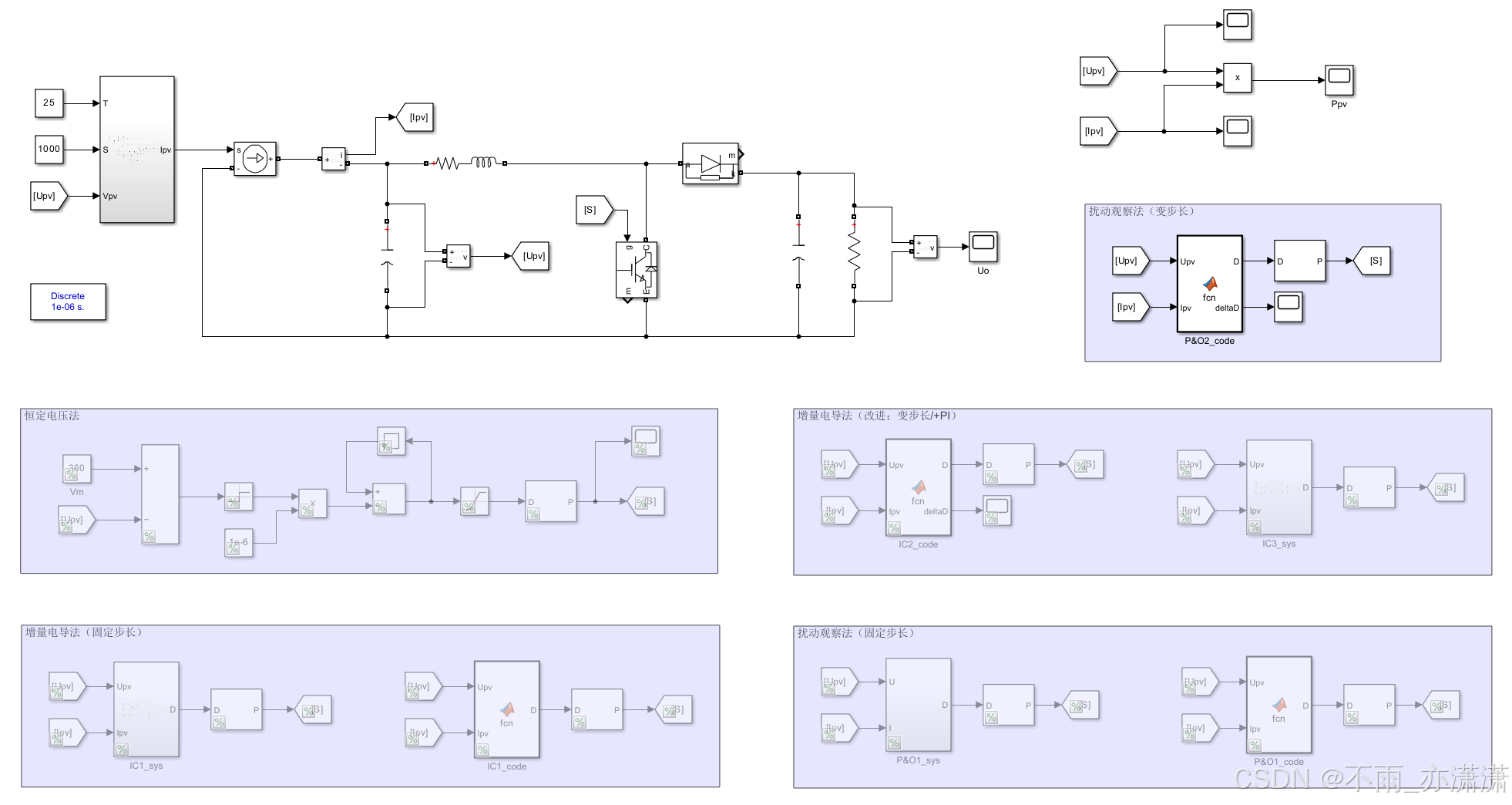

2. Simulink仿真

电路和上一篇博客的设置类似。

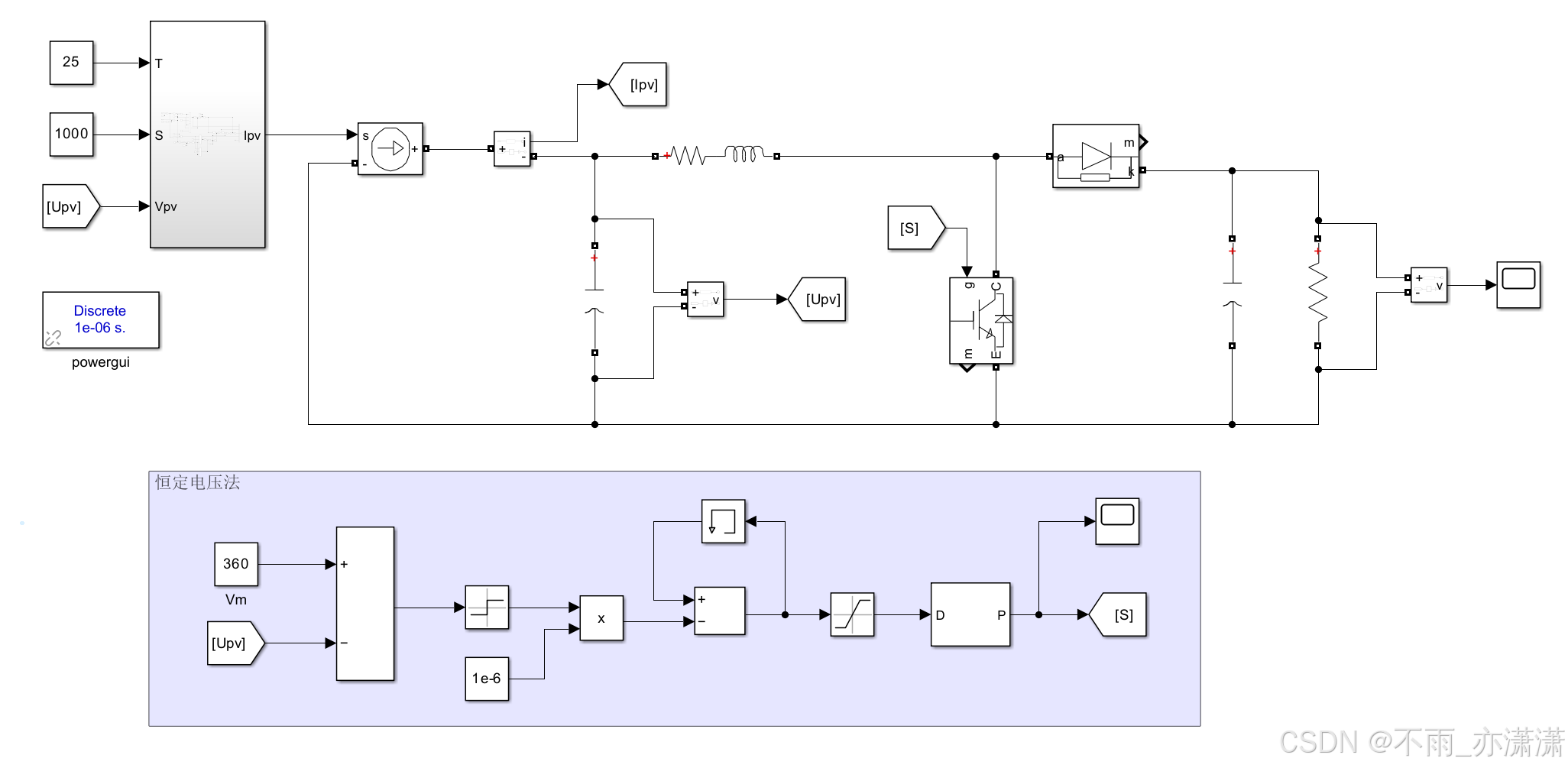

1️⃣ 恒定电压法（Constant Voltage）

光伏输出电压：

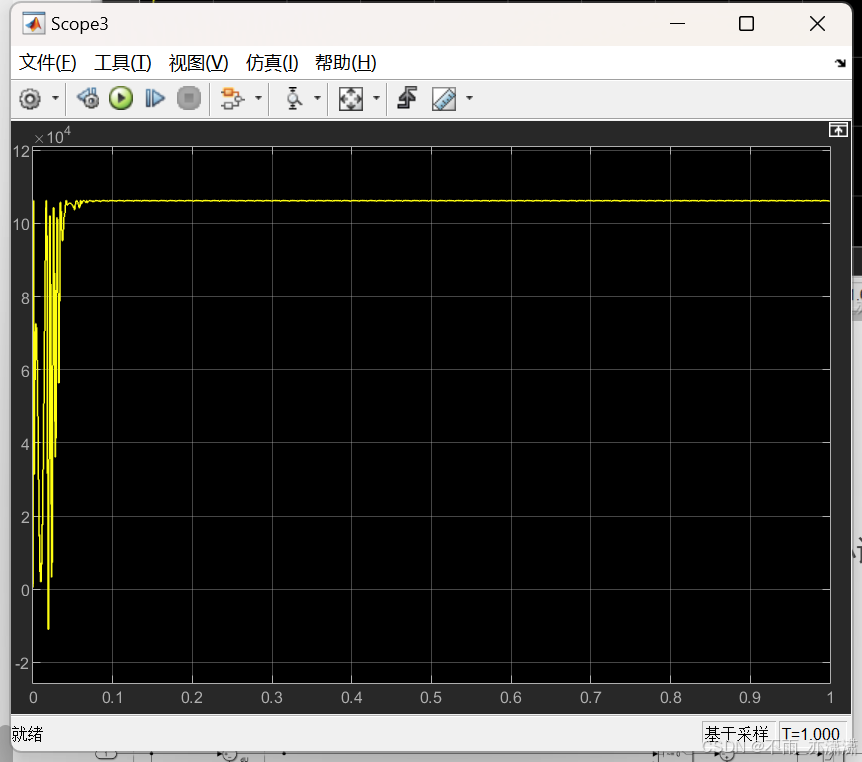

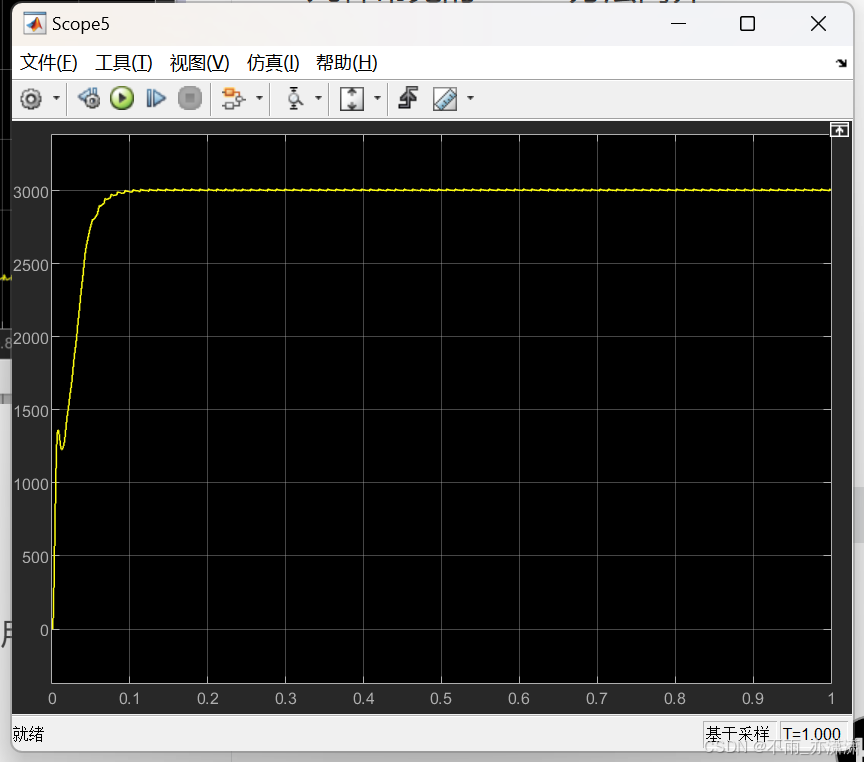

光伏输出功率：

2️⃣ 增量电导法（Incremental Conductance）

固定步长

这里把占空比的扰动步长设为1e-6（固定）

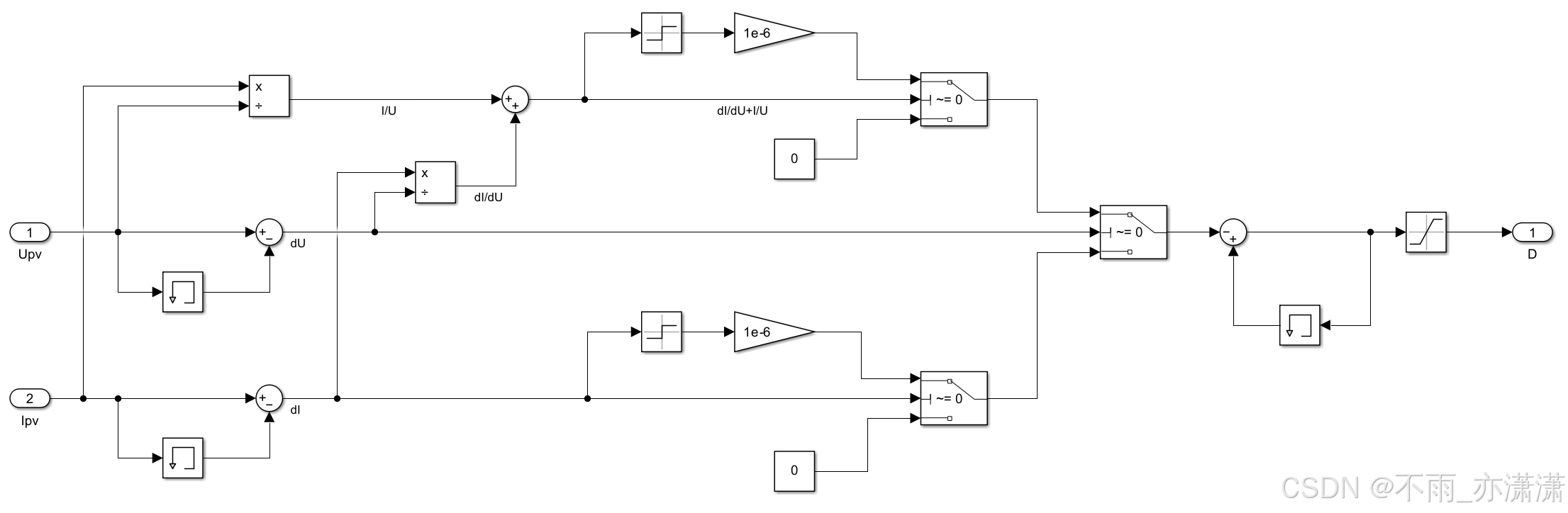

写成子系统形式：

或者用 Matlab Function 编程，核心代码：

if dU==0
    if dI==0
        D=D_last;
    elseif dI>0
        D=D_last-deltaD;
    else
        D=D_last+deltaD;
    end

    elseif dI/dU+Ipv/Upv==0
        D=D_last;

    elseif dI/dU+Ipv/Upv>0
        D=D_last-deltaD;

else
        D=D_last+deltaD;
end

两种形式的效果都是一样的。

光伏输出电压：

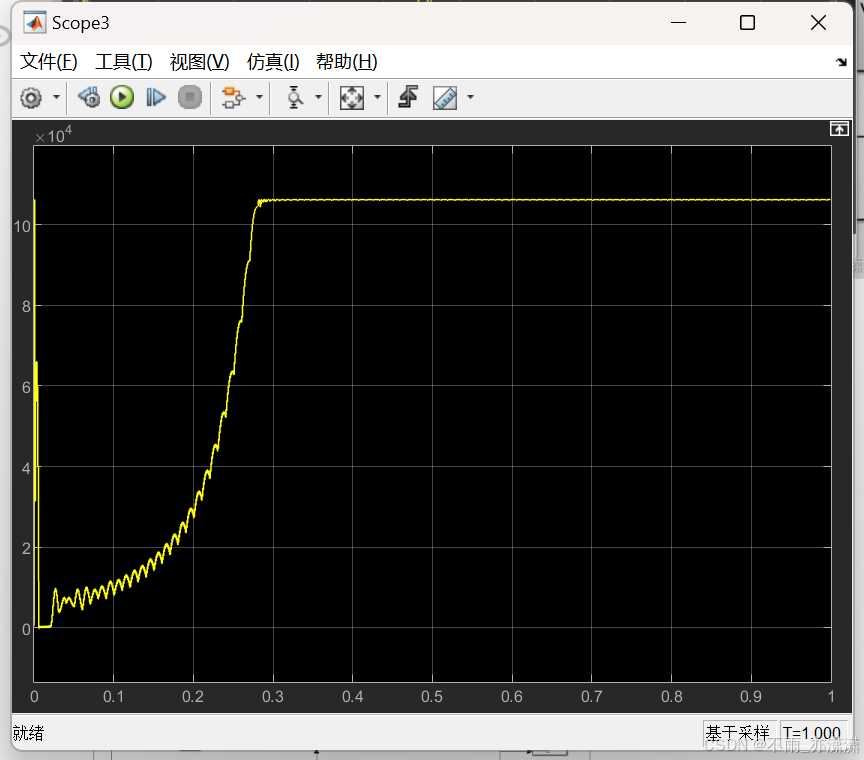

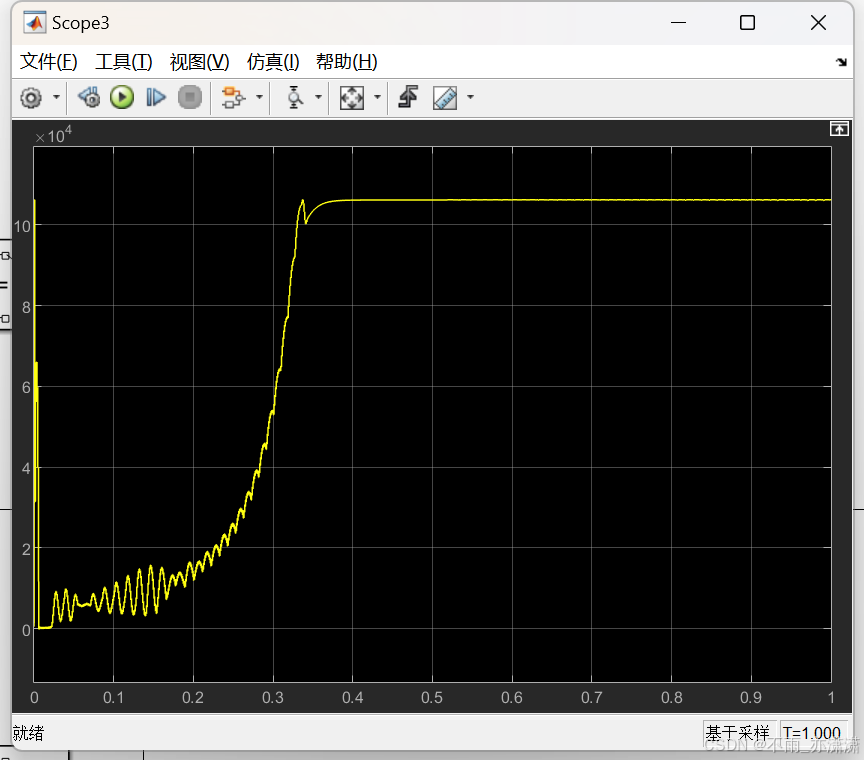

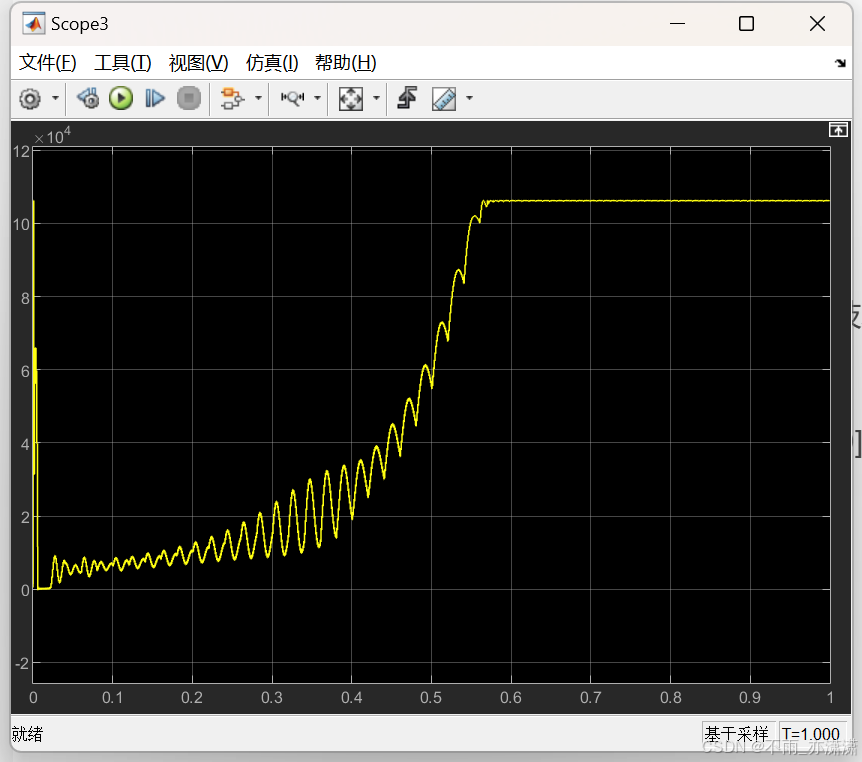

光伏输出功率：

将步长从1e-6改成2e-6

光伏输出电压：

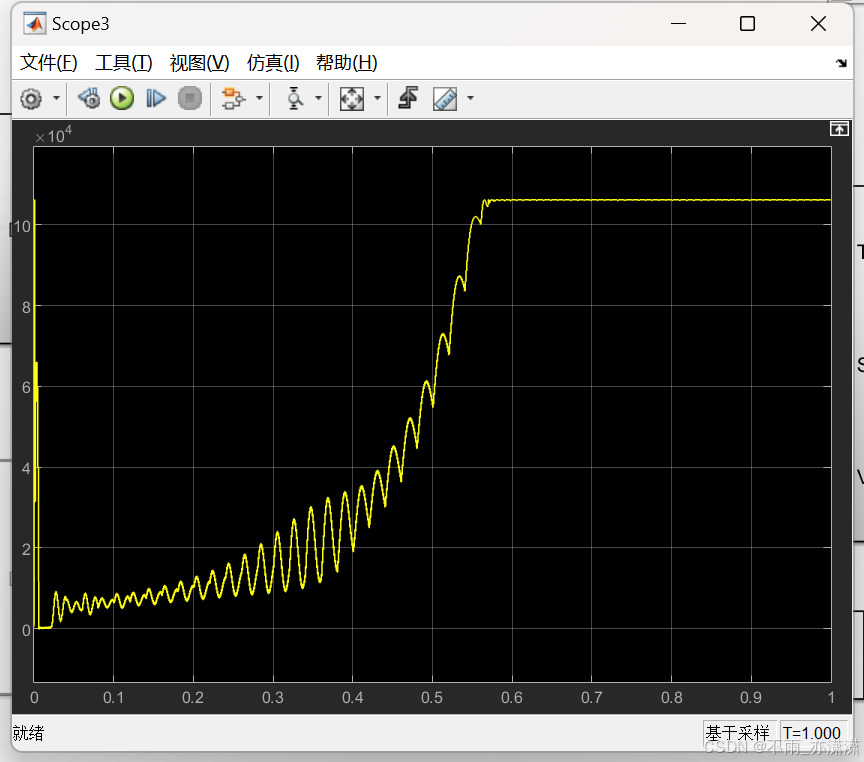

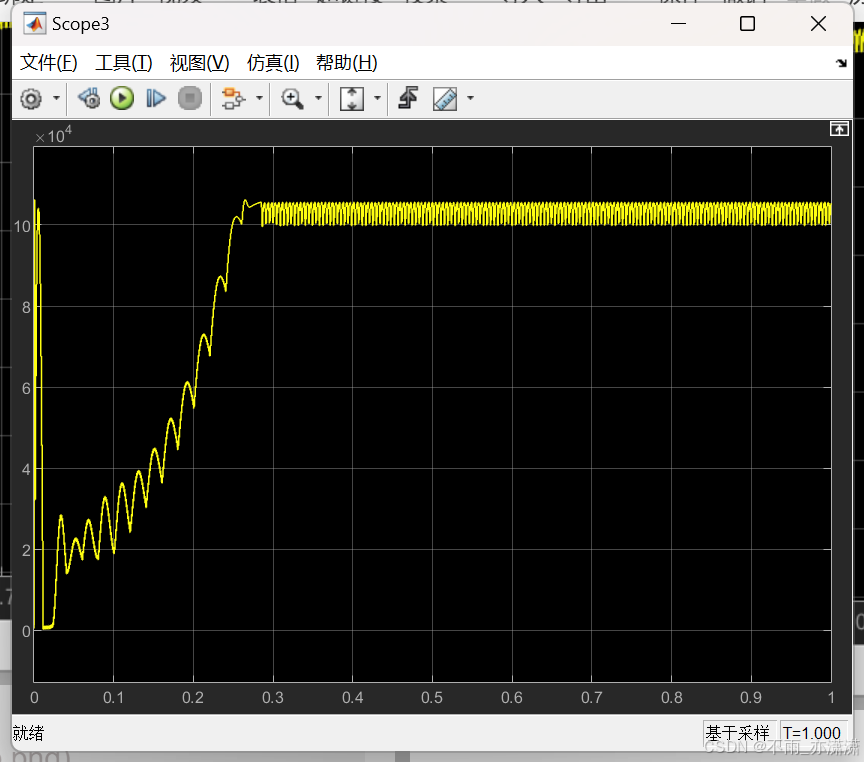

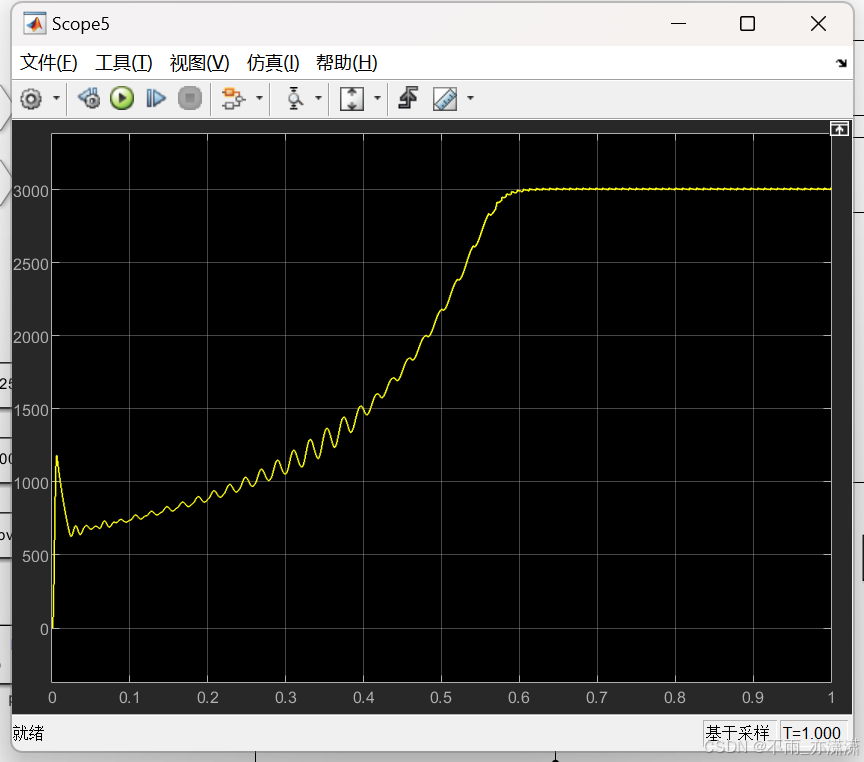

光伏输出功率：

变步长

当远离最大功率点时，P-U曲线斜率 $(dP/dU)$ 的绝对值数值较大，而在接近最大功率点时数值较小，因此可以根据 $(dP/dU)$ 作步长调整。

核心代码：

if dU~=0
    deltaD=1e-6*0.01*abs(dP/dU);
end

if dU==0
    if dI==0
        D=D_last;
    elseif dI>0
        D=D_last-deltaD;
    else
        D=D_last+deltaD;
    end

    elseif dI/dU+Ipv/Upv==0
        D=D_last;

    elseif dI/dU+Ipv/Upv>0
        D=D_last-deltaD;

else
        D=D_last+deltaD;
end

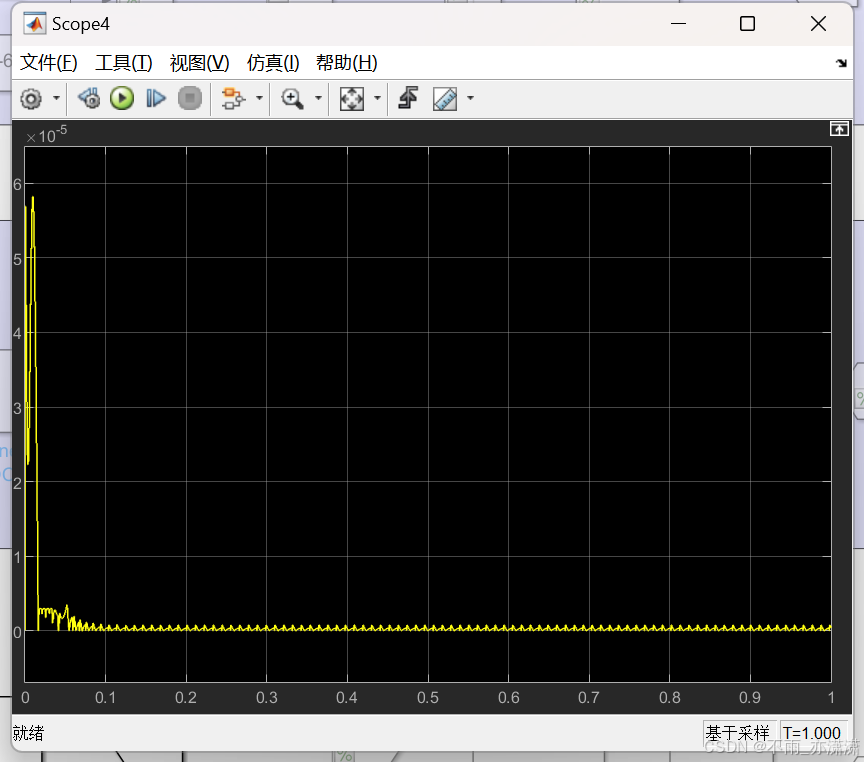

步长：

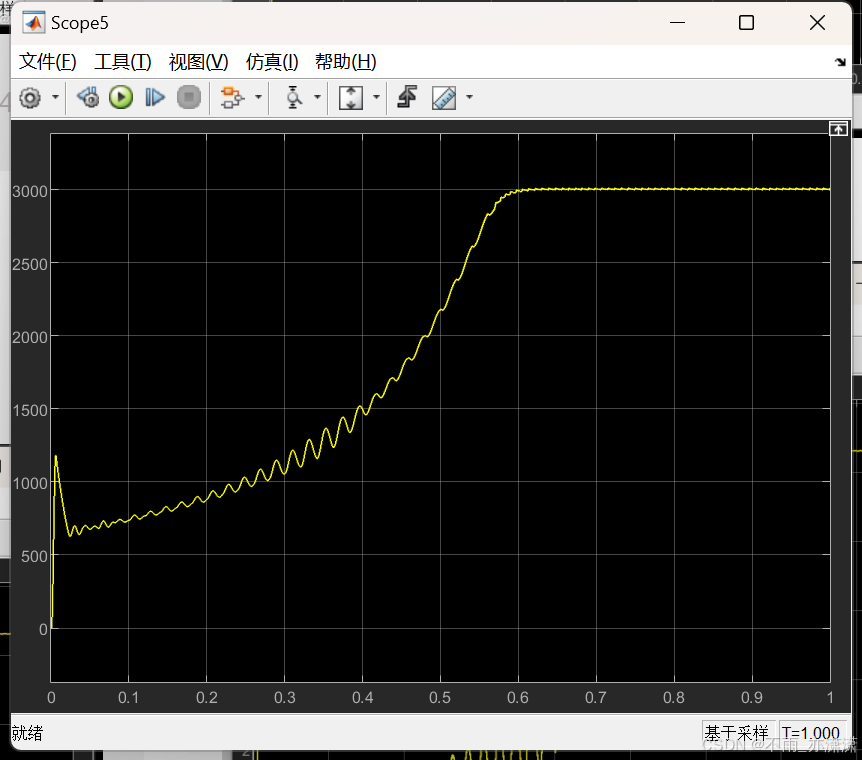

光伏输出电压：

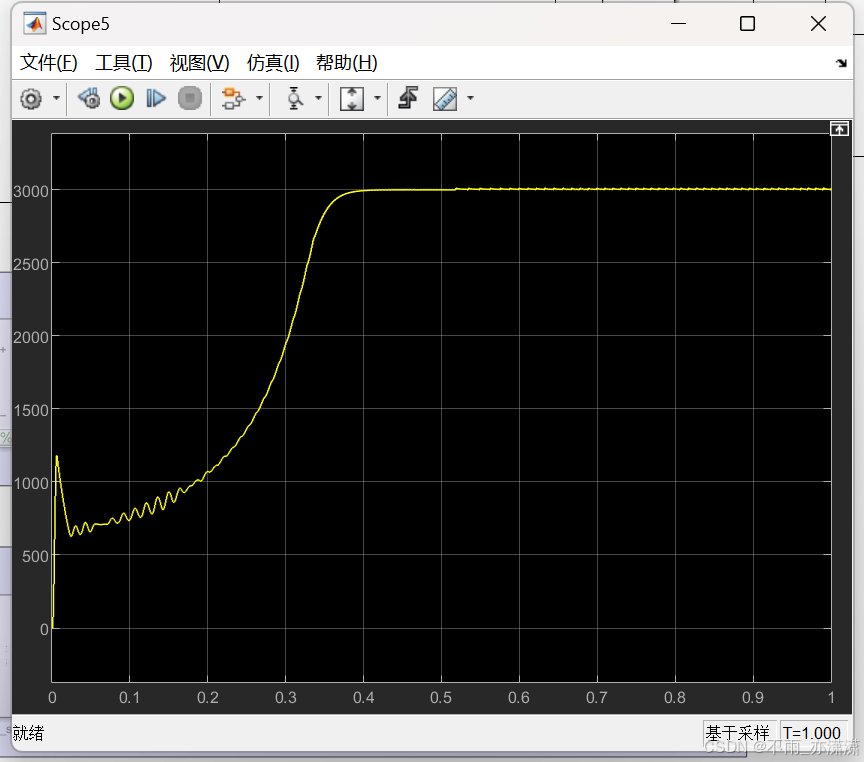

光伏输出功率：

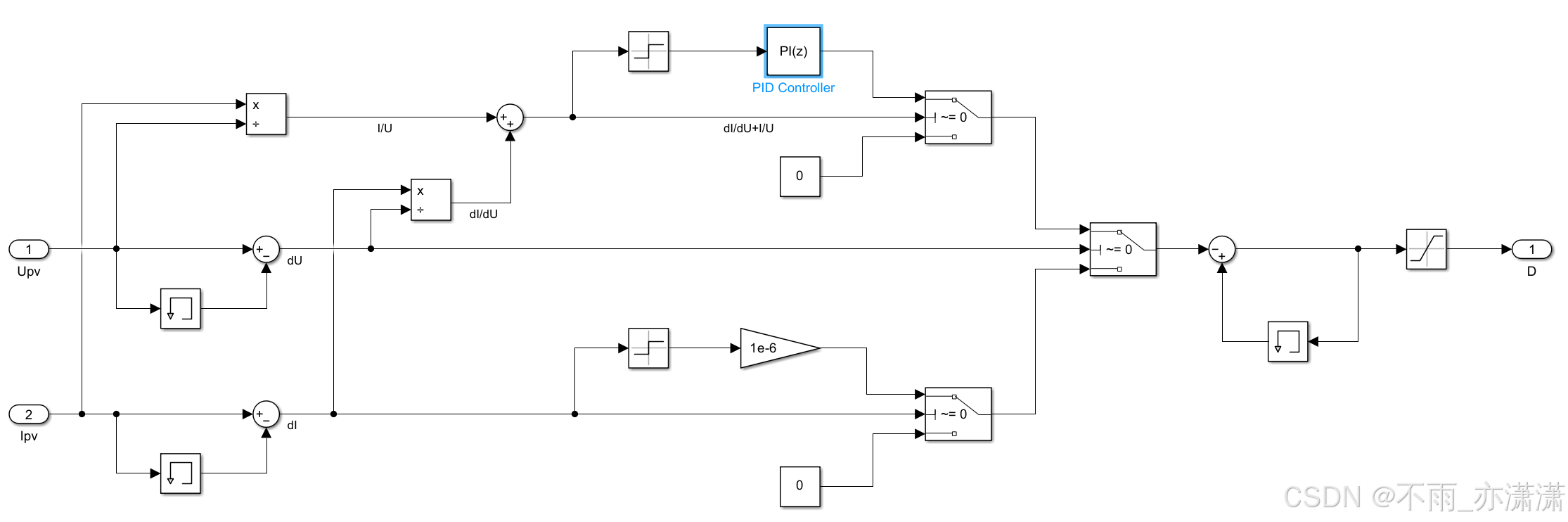

增量电导+PI

在固定步长（1e-6）的增量电导原方法基础上，用 PI 减小误差 $(dI/dV+I/V)$

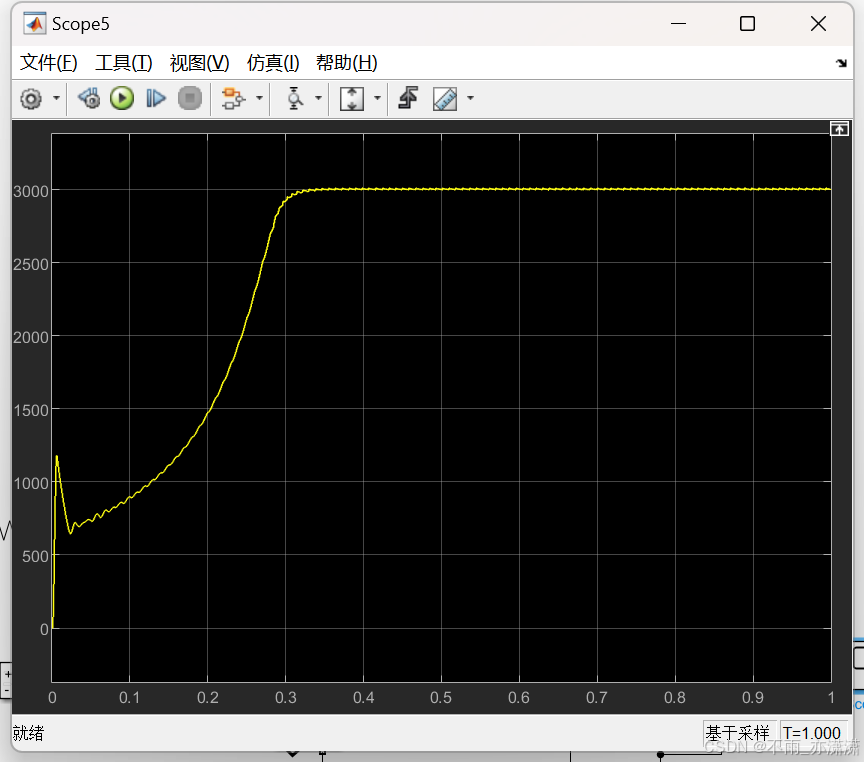

光伏输出电压：

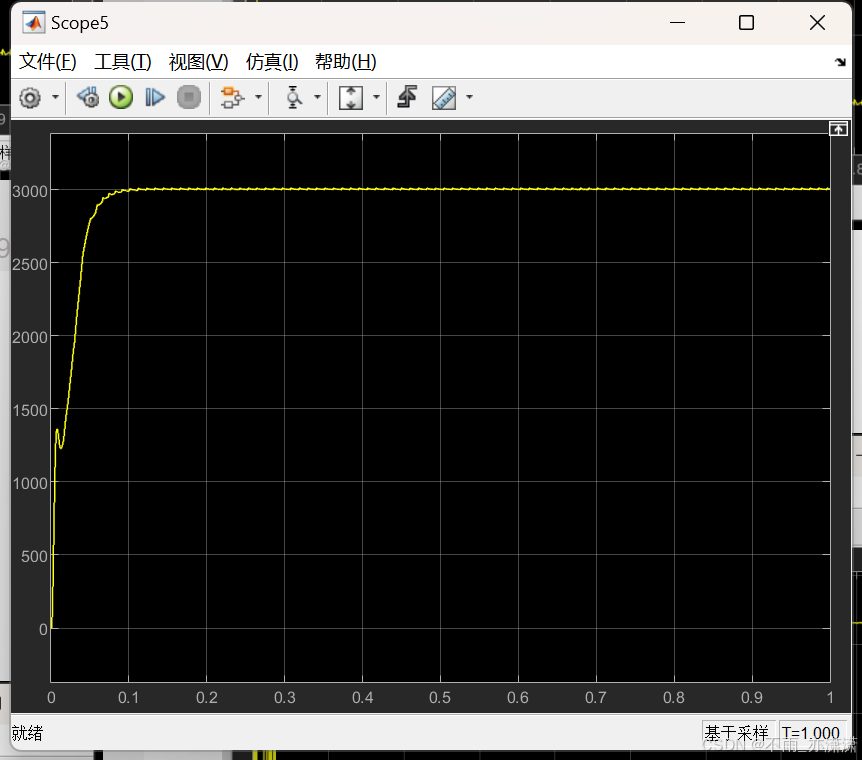

光伏输出功率：

相比于原方法，跟踪速度加快了一点。

3️⃣ 扰动观察法（Perturb and Observe, P&O）

固定步长

这里把占空比的扰动步长设为1e-6（固定）

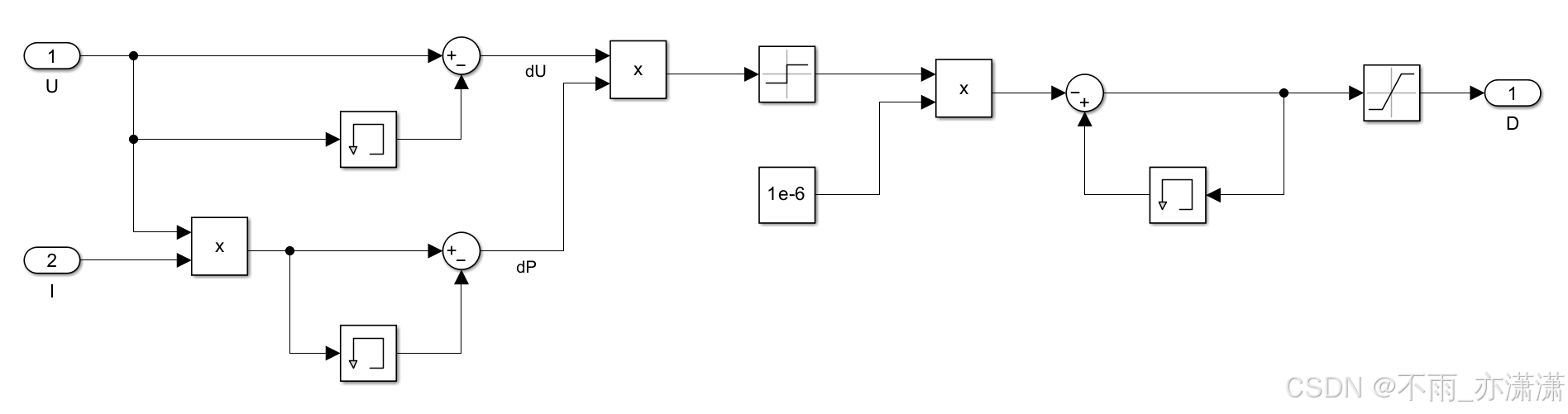

子系统形式：

Matlab Function 核心代码：

if dU==0 || dP==0
    D=D_last;
    elseif (dU*dP>0)
        D=D_last-deltaD;
    else
    D=D_last+deltaD;
end

两种编程形式结果都是一样的。

光伏输出电压：

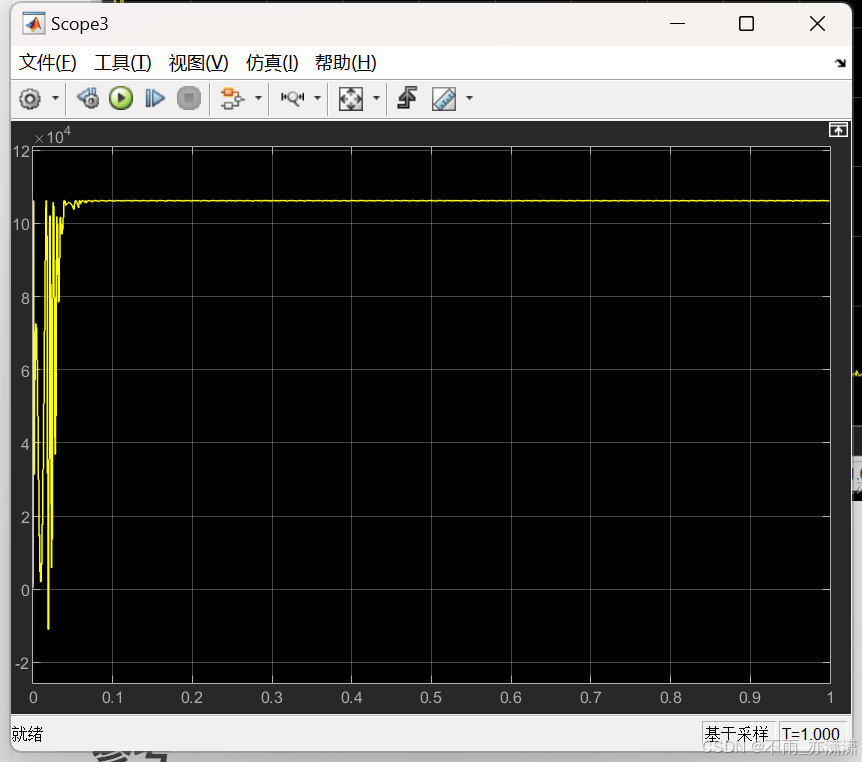

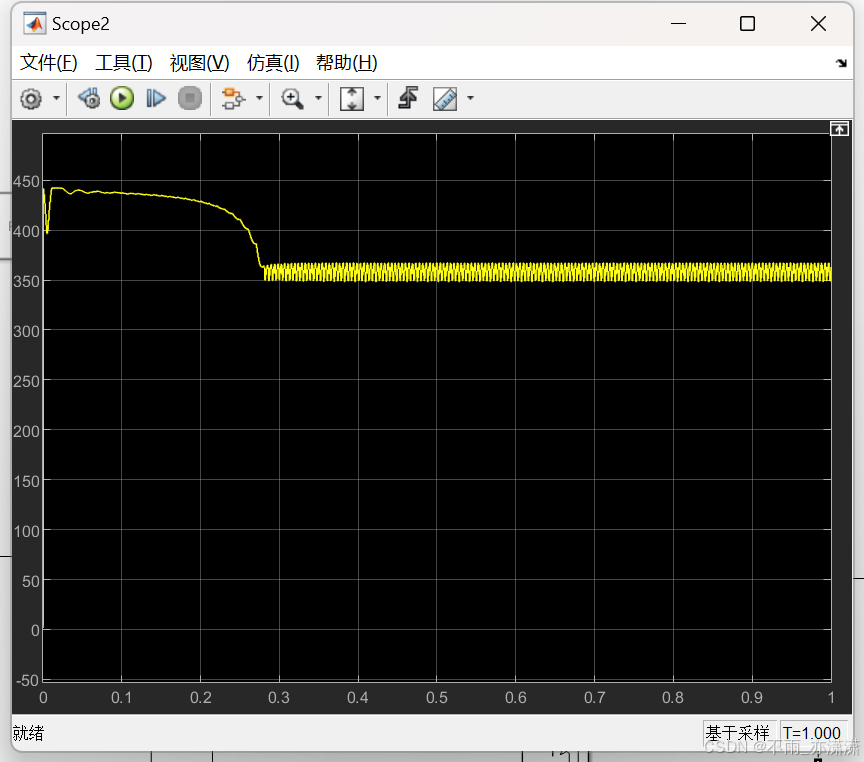

光伏输出功率：

变步长

同增量电导法，作步长变化。

if dU==0 || dP==0
    D=D_last;
elseif (dU*dP>0)
    D=D_last-deltaD;
else
    D=D_last+deltaD;
end

步长：

光伏输出电压：

光伏输出功率：

当然，还有其他变步长的设置方式，大家可以自行探索。

仿真下载

参考

[1] 殷丽娟.基于模型预测控制的光伏系统最大功率点跟踪技术研究[D].湖北工业大学,2016.

[2] 孙泽涛.光伏发电系统中MPPT和并网控制策略的研究[D].安徽理工大学,2022.
