硬件探索——基于触发器的八位抢答器设计与制作

任务:

用D触发器和门电路设计出8位抢答器,功能上应该满足以下四点

   a、具有8位抢答者各自使用的开关及相应的灯光显示;

   b、用连续脉冲触发;

   c、第一位抢答者按开关(其对应的灯亮)的同时,电路将阻止后面抢答者功能的正常实现,抢到的人不可反悔;

   d、裁判可通过开关控制抢答器的使用。

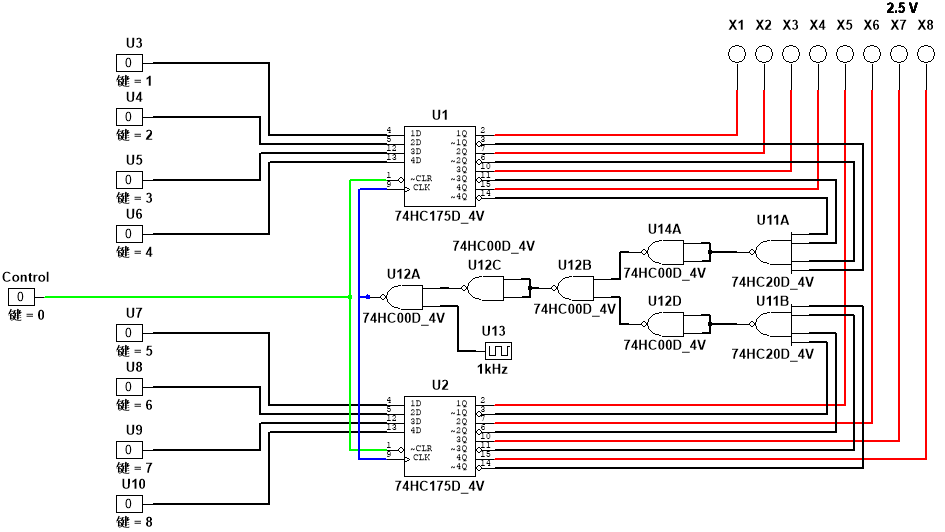

一种仿真电路如下所示



1、Control端为主持人控制开关,U3~U10为8位参赛选手的抢答开关

2、Control端接到两片74HC175的清零端,当Control端为低电平时,清零所有输出,选手的输入无效,即禁止抢答

3、Control端为高电平时,开始抢答,由于初始时所有输出端口均为低电平,时钟信号正常输入CLK端,不断为触发器提供时钟信号

4、当有选手抢答成功时,对应的触发器收到上升沿信号,对应端口输出高电平,点亮指示灯,同时对应的反相输出端输出低电平,通过多个与非门的作用使时钟信号失效

5、若此时有其它选手抢答,由于触发器缺少输入的时钟信号,触发器的状态无法改变,因此其他选手无法抢答

6、若已抢到的选手反悔,将自己的抢答开关重新复位为低电平,同样由于缺少输入的时钟信号,触发器的状态无法改变,因此已抢到的选手无法反悔

7、准备下一轮抢答时,主持人应控制Control端为低电平清除上一轮抢答结果,当开始下一轮抢答时,主持人重新将Control端置为高电平,允许选手抢答,各位选手应将自己的抢答开关复位为低电平

仿真文件已放置于资源中,无需CB即可下载
