面

形元素（ShapeElemnet）

形元素的创建方式为首先定义形元素端点，而后添加到端点集中，然后使用端点集创建形元素

public static void CmdCreateShape(string unparsed)
{

    DgnModel dgnModel = Session.Instance.GetActiveDgnModel();//获取当前的模型空间

    DPoint3d p1 = new DPoint3d(-10000, 10000, 0);//创建面元素端点
    DPoint3d p2 = new DPoint3d(10000, 10000, 0);
    DPoint3d p3 = new DPoint3d(10000, -10000, 0);
    DPoint3d p4 = new DPoint3d(-10000, -10000, 0);

    DPoint3d[] pos = {
    p1, p2, p3, p4 };//将面元素端点添加到面元素端点数组中

    ShapeElement shape = new ShapeElement(dgnModel,null, pos);//创建形元素
    shape.AddToModel();//将面元素写入模型
}

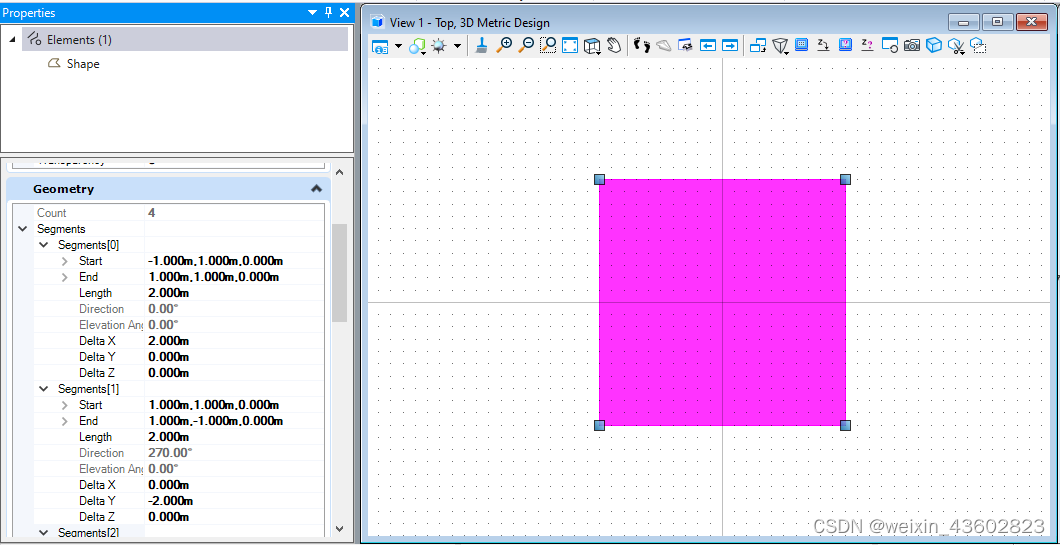

在这里插入图片描述

椭圆元素（EllipseElement）

第一种创建椭圆元素的方式是通过设置椭圆的圆心，主轴及副轴向量创建椭圆几何，然后使用椭圆集合创建椭圆元素

public static void CmdCreateEllipse1(string unparsed)
{

    DgnModel dgnModel = Session.Instance.GetActiveDgnModel();//获取当前的模型空间

    DPoint3d centerPo = DPoint3d.Zero;//创建圆心
    DVector3d vector0In = new DVector3d(20000, 0, 0);//创建主轴向量
    DVector3d vector90In = new DVector3d(0, 10000, 0);//创建副轴向量

    DEllipse3d ellipse = new
