- 关于一个MOS做二极管的理解
对于一个NMOS,栅接一个高电压可以让管子导通;反过来,对于一个PMOS,栅接低电压可以让其导通。
在一般情况下,NMOS的D接的是高电压,PMOS的D接的是低电压,此时我让NMOS或者PMOS的GD相接,管子就永远处在导通状态
再来进一步分析管子的导通状态,以PMOS为例,此时VGS=VDS,那么VGS-VTH的绝对值一定就小于VDS的绝对值,那么它处在饱和状态,同理,NOMS的GD相连后也会出现同样的情况
反过来,我们如果把GS相连,那么,VGS=0,一定截止。BD之间相当于一个二极管,用来做保护电路。

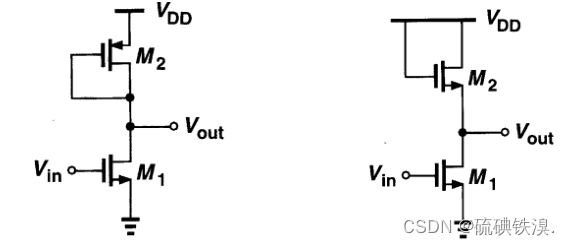

GD相连后,电路图就长成这样了
此时我们需要考虑一下衬底的接法:如果是一个NMOS,她的衬底是不可以接地的,而是被接到了 V o u t V_{out} Vout;但是对于一个PMOS,他的衬底是可以接到VDD的。因此NOMS要考虑背栅效应!(体效应)
- 二极管负载情况
对多个晶体管电路,首先要问哪一个晶体管 处在支配地位:比如这种情况下,M1处于主导作用。M2是一个非常被动的晶体管,Vout由它的源极产生。
理解:电流流过M2,产生了
V
G
S
V_{GS}
VGS
经过求解可以看出二极管负载的电路输入输出符合线性关系,在饱和区域内部,输入输出电压近乎为线性.但这个表达式忽略了
V
D
S
V_{DS}
VDS沟道长度调制效应
- 大信号

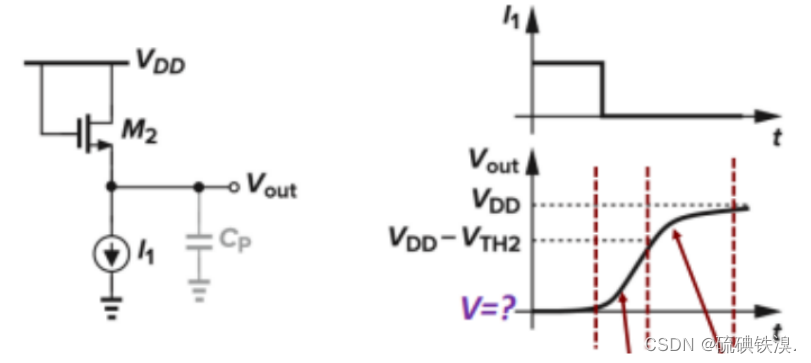

将M1 看作一个理想电流源来研究:这一类放大器,乍一看她的最高输出是
V
D
D
−
V
t
h
V_{DD}-V_{th}
VDD−Vth,但其实他会慢慢上升到
V
D
D
V_{DD}
VDD(由于亚阈值电流),实际上是因为寄生电容的问题
但一般认为,它的最大输出就是
V
D
D
−
V
t
h
V_{DD}-V_{th}
VDD−Vth
另外考虑:初始点的V为
V
D
D
−
V
G
S
2
V_{DD}-V_{GS2}
VDD−VGS2

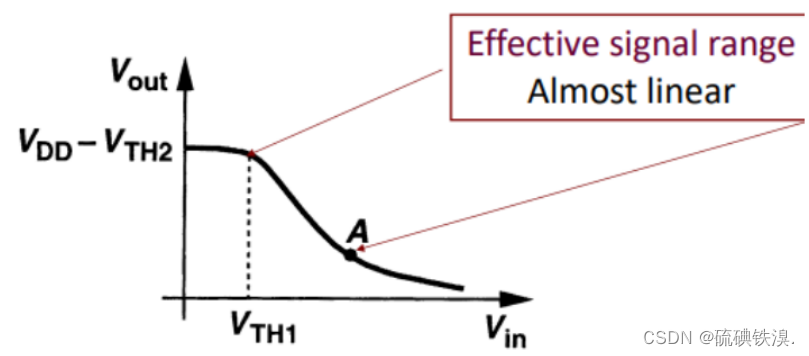

下面就来考虑输入输出电压关系
在输入电压不能满足M1导通的时候,输出电压为
V
D
D
−
V
G
S
2
V_{DD}-V_{GS2}
VDD−VGS2,一旦M1开始导通,就开始满足近似线性的输入输出。这里输出是随着输入降低的可以做如下理解:随着输入电压增大,整个电路的电流变大,M2需要撑起这么大的电流势必会降低自己的D点电压;A点开始,M1由于栅电压过高,进入了线性区,所以曲线变缓慢了。
另外思考,M2晶体管的状态:只有截止和饱和两种状态。(饱和很好理解)M1截止的时候,M2的
V
G
S
V_{GS}
VGS刚好是截止的
- 小信号

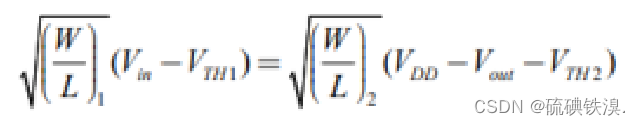

下面求解小信号增益,方法一是对公式的直接变形,最终更可以得出放大倍数不但和两个管子的工艺参数有关,还需要乘上一个体跨导系数η。
注意后面这个系数不是一个定值
注意在集成电路的制造中,制造一定尺寸的时候误差会非常大,但制作比值类误差很小
一个是几十千欧,一个是小于1k欧姆

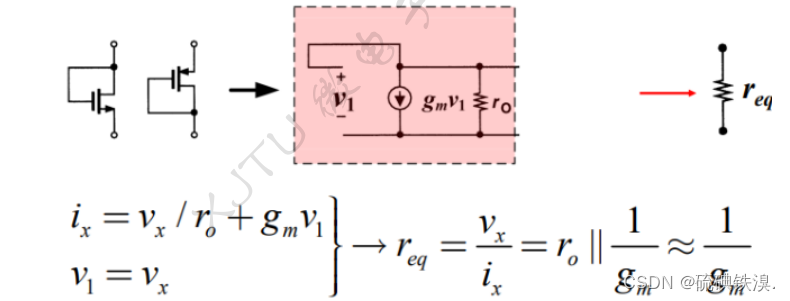

注意v1就是Vx,可以得出二极管的等效电阻:
r
0
r_0
r0和
1
g
m
\frac{1}{g_m}
gm1的并联,这两者其实这两者的大小反映了漏极和栅级对电流的控制能力。理想情况下
r
o
r_o
ro为无穷
接着我们考虑一下体效应
考虑物理意义:一个源电压上去,看一下等效电阻,变成了这俩的并联

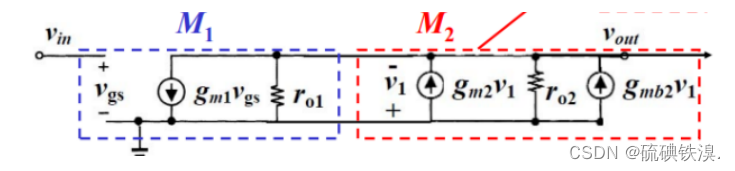

接着利用小信号模型也可以求出放大倍数的表达式;与电阻负载晶体管的思路类似,需要将二极管的等效小信号模型绘制出来
右侧是那个M2负载,左侧电路则和电阻负载的左侧一样,她的增益表达式已经定下来了
g
m
R
D
g_mR_D

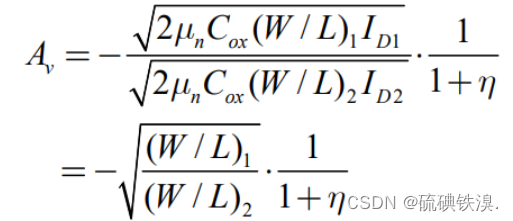

gmRD,同理这时候只要把等效电阻带入即可。带入的结果如下
当然跨导的表达式早就已经证明过了,可以对这个增益表达式进行进一步化简
上述内容是对NMOS的分析结果,事实上PMOS二极管负载时候,S级直接接到了
V
D
D
V_{DD}

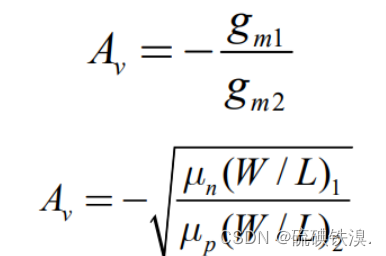

VDD.因此体效应在里面就不用考虑了,她的增益表达式更加简洁
可以发现,体效应的因子没啦!

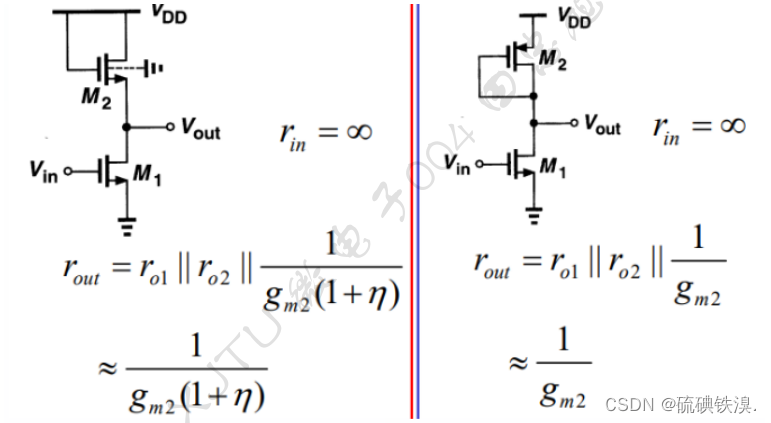

- 小信号输入输出电阻
输出电阻就是
r
01
r_{01}
r01和
r
02
r_{02}
r02以及
1
g
m
2
(
1
+
η
)
\frac{1}{g_{m2}(1+\eta)}
gm2(1+η)1,这里涉及了一个电阻比大小的问题,前两者都是沟道长度调制效应引发的电阻,其阻值非常大 ,因此在并联中可以忽略
如果增益很大的时候,M2需要工作在一个非常小的尺寸上,但她的过驱动电压非常大。然后我们发现信号范围和增益之间有一个很强的trade off,是一个矛盾。
- 改进

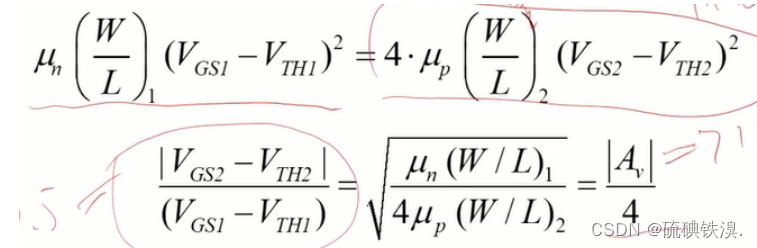

让电流源分走一部分M1的电流,电流源小信号电阻无穷大,他们并联时候内阻还取决于M2,这样计算增益的话, g m 2 g_{m2} gm2变化了,他对电流的掌控能力缩小到了原来的四分之一。这时候我们发现增益变大了,但功耗是保持不变的!
这样就可以要想获得十倍的增益,M2上面的过驱动电压秩序是2.5倍

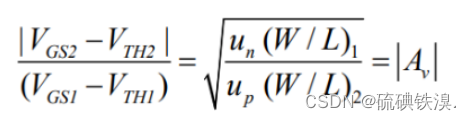

用一个PMOS去代替这个电流源(必须是PMOS,不然不是电流源)
