DSP复习笔记（3）——TMS320F28335系统时钟

注意

1. 芯片型号：TMS320F28335
2. 参考资料：《TMS320F28335 DSP原理、开发及应用》
3. 对应PPT第二章
4. 本章内容较多而且较为重要，请结合PPT一起复习
5. 为了考试复习的同学请谨慎参考，本笔记的大部分都没考到

1 内核时钟（SYSCLKOUT）

• PPT：29
• 英文表示一定要记住

1.1 产生

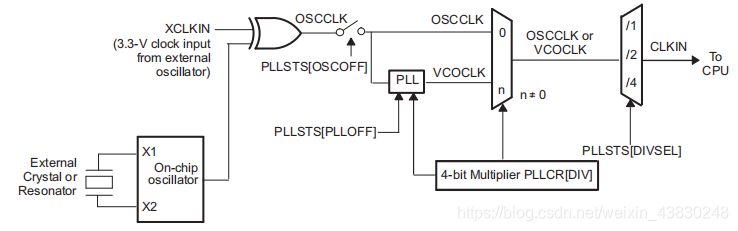

• CLKIN 是到 CPU 的时钟。 它作为 SYSCLKOUT 从 CPU 传出（也就是说，CLKIN 与 SYSCLKOUT 频率相同）。 如何为 CLKIN 供源的图解请参阅下图


1.2 PLL工作模式

• PLL的三种工作模式对应了不同的SYSCLKOUT的输出频率，需要注意的是只有在PLL使能的模式下，才可以通过PLLCR寄存器作用到SYSCLKOUT上面。


1.3 PLLCR寄存器

• 该寄存器如下图所示，15 ~4位是保留位，即没有什么用。低四位是可以写入分频系数的位，范围是0 ~10。


1.4 PLLSTS寄存器

• 各个位的作用如下：

1. DIVSEL：对系统时钟的最后一次分频，分频后生成CLKIN，有三种分频系数：4，2，1，分别对应DIVSEL的值为0/1，2,3
2. OSCOFF：控制是否有时钟信号进入PLL，为0则x1,x1/x2,XCLKIN都可以进入PLL
3. PLLOFF：为1时关闭PLL
4. PLLLOCKS：只读，为0表示PLLCR寄存器已被写入，PLL正在被锁定；为1时表示PLL已被锁定且已经稳定。

2 外设时钟

• 从上图可以看出来每个模块都需要系统时钟提供使能，使能的控制寄存器有
