1.2 基本RS触发器原理

最新推荐文章于 2025-04-16 10:30:56 发布
最新推荐文章于 2025-04-16 10:30:56 发布
阅读量9k 收藏 41
点赞数 10
文章标签： 触发器
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43852920/article/details/109244014
版权
本文介绍了基本RS触发器的概念、图形符号及其内部结构。详细解析了触发器在不同输入状态下的4种工作模式，包括置1、清0、维持现状以及非法状态的情况。重点讨论了低电平有效条件下的触发器行为。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

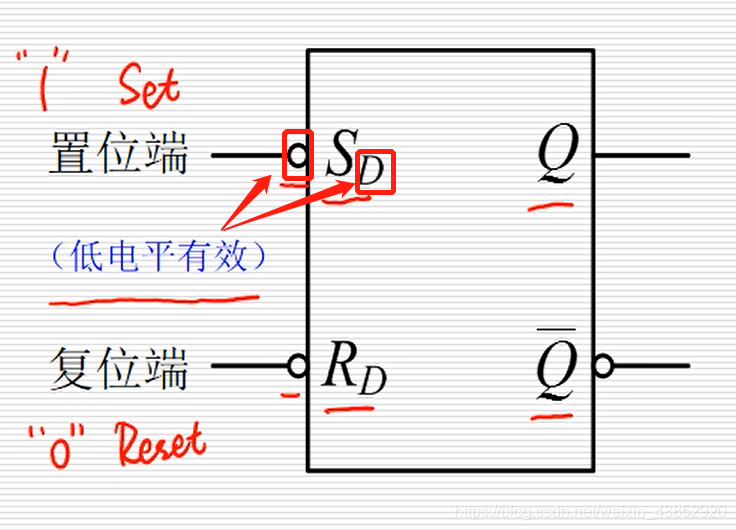

基本RS触发器的概念及图形符号（左侧），右侧的图为内部结构。

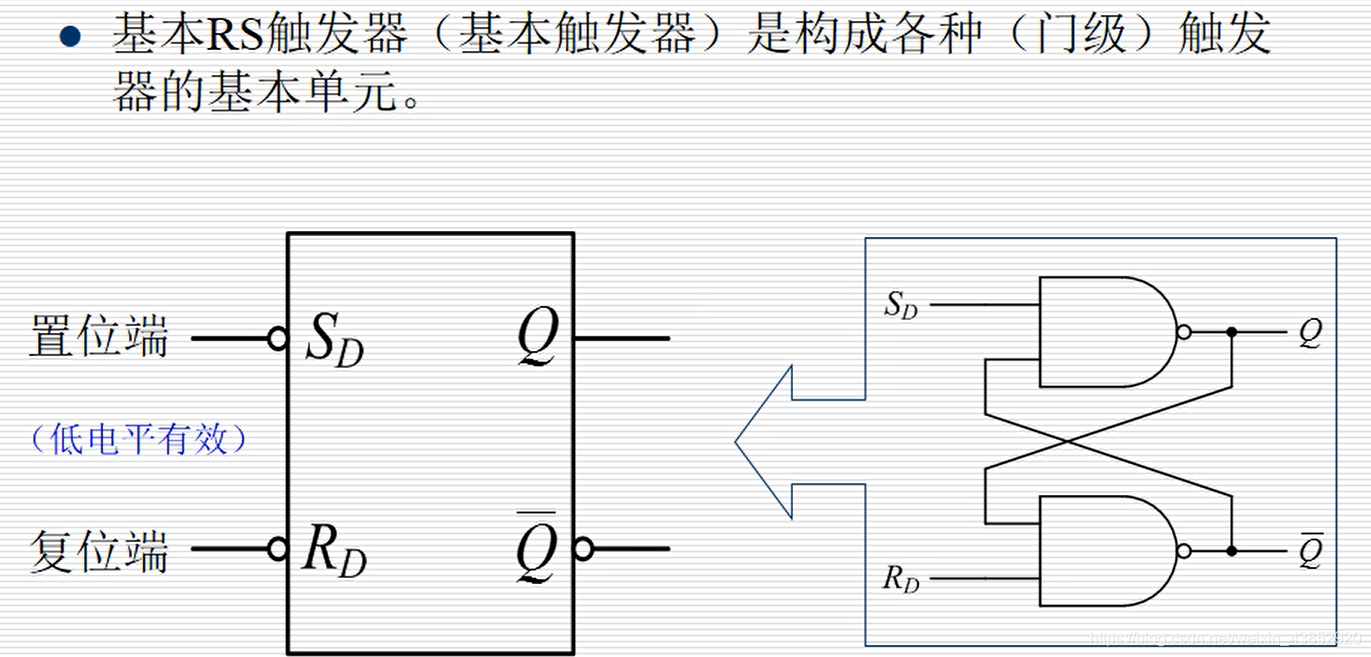

基本RS触发器的概念及图形符号。
SD、RD中的S表示Set，置1；R表示Reset，清0；D表示低电平有效。输出的互补的。
在这里插入图片描述

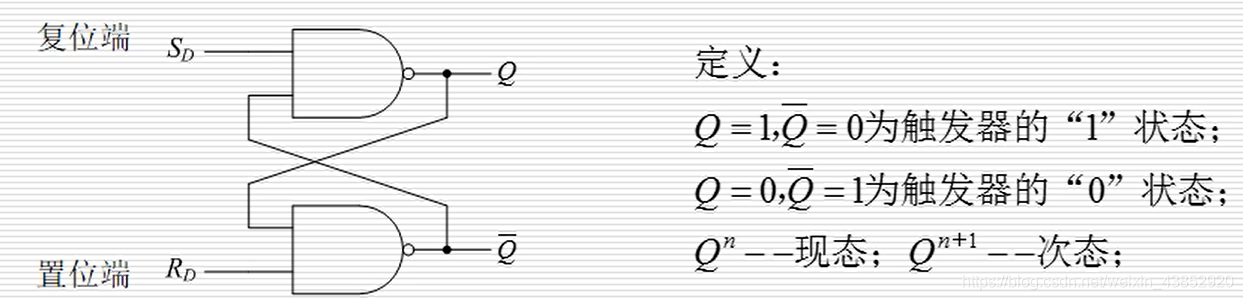

状态：某个时间点，输出端的值。
在这里插入图片描述

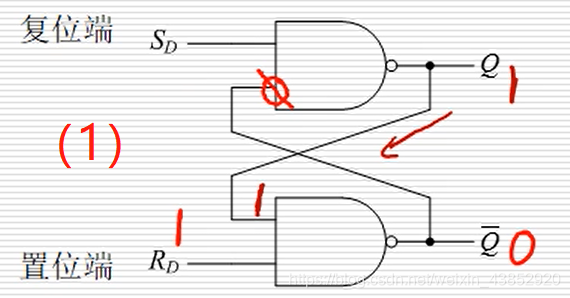

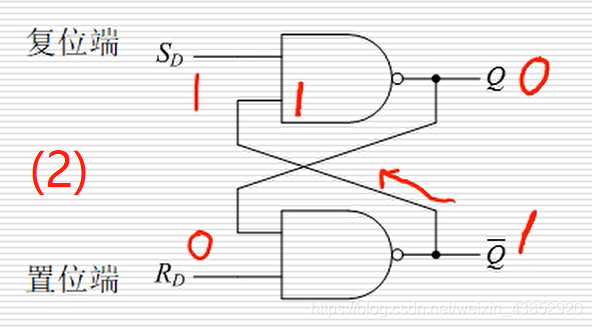

以下几幅图解释了触发器的4种工作原理。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
