目标检测（CS230）

内容来自CS230课程。

目录

目标定位（Object localization）

特征点检测（Landmark detection）

基于滑动窗口的目标检测算法

滑动窗口的卷积实现 （Convolutional implementation of sliding windows）

网络中的网络以及 1*1 卷积（Network in Network and 1×1 convolutions）

Bounding Box 预测（Bounding box predictions）

交并比 IOU（Intersection over union）

非极大值抑制（Non-max suppression）

Anchor Boxes

---

目标定位（Object localization）

在构建对象检测之前，我们先了解一下对象定位，首先我们看看它的定义。

图片分类任务我们已经熟悉了，就是算法遍历图片，判断其中的对象是不是汽车，这就是图片分类。这节课我们要学习构建神经网络的另一个问题，即定位分类问题。这意味着，我们不仅要用算法判断图片中是不是一辆汽车，还要在图片中标记出它的位置，用边框或红色方框把汽车圈起来，这就是定位分类问题。其中“定位”的意思是判断汽车在图片中的具体位置。当图片中有多个对象时，应该如何检测它们，并确定出位置。比如，你正在做一个自动驾驶程序，程序不但要检测其它车辆，还要检测其它对象，如行人、摩托车等等。



本周我们要研究的分类定位问题，通常只有一个较大的对象位于图片中间位置，我们要对它进行识别和定位。而在对象检测问题中，图片可以含有多个对象，甚至单张图片中会有多个不同分类的对象。因此，图片分类的思路可以帮助学习分类定位，而对象定位的思路又有助于学习对象检测，我们先从分类和定位开始讲起。

图片分类问题你已经并不陌生了，例如，输入一张图片到多层卷积神经网络。这就是卷积神经网络，它会输出一个特征向量，并反馈给 softmax 单元来预测图片类型。

如果你正在构建汽车自动驾驶系统，那么对象可能包括以下几类：行人、汽车、摩托车和背景，这意味着图片中不含有前三种对象，也就是说图片中没有行人、汽车和摩托车，输出结果会是背景对象，这四个分类就是 softmax 函数可能输出的结果。



这就是标准的分类过程，如果你还想定位图片中汽车的位置，该怎么做呢？我们可以让神经网络多输出几个单元，输出一个边界框。具体说就是让神经网络再多输出 4 个数字，标记为𝑏𝑥,𝑏𝑦,𝑏ℎ和𝑏𝑤，这四个数字是被检测对象的边界框的参数化表示。（这里其实是YOLO算法的思想，将检测问题当作回归问题来做）

图片左上角的坐标为(0,0)，右下角标记为 (1,1)。要确定边界框的具体位置，需要指定红色方框的中心点，这个点表示为(𝑏𝑥,𝑏𝑦)，边界框的高度为𝑏ℎ，宽度为𝑏𝑤。因此训练集不仅包含神经网络要预测的对象分类标签，还要包含表示边界框的这四个数字，接着采用监督学习算法，输出一个分类标签，还有四个参数值，从而给出检测对象的边框位置。此例中，𝑏𝑥的理想值是 0.5，因为它表示汽车位于图片水平方向的中间位置；𝑏𝑦大约是 0.7，表示汽车位于距离图片底部 3 /10 的位置；𝑏ℎ约为 0.3，因为红色方框的高度是图片高度的 0.3 倍；𝑏𝑤约为 0.4，红色方框的宽度是图片宽度的 0.4 倍。

这是一个四分类问题，神经网络输出的是这四个数字和一个分类标签，或分类标签出现的概率。目标标签𝑦的定义如下：

它是一个向量，第一个组件𝑝𝑐表示是否含有对象，如果对象属于前三类（行人、汽车、摩托车），则𝑝𝑐 = 1，如果是背景，则图片中没有要检测的对象，则𝑝𝑐 = 0。我们可以这样理解𝑝𝑐，它表示被检测对象属于某一分类的概率，背景分类除外。



如果检测到对象，就输出被检测对象的边界框参数𝑏𝑥、𝑏𝑦、𝑏ℎ和𝑏𝑤。最后，如果存在某个对象，那么𝑝𝑐 = 1，同时输出𝑐1、𝑐2和𝑐3，表示该对象属于 1-3 类中的哪一类，是行人，汽车还是摩托车。鉴于我们所要处理的问题，我们假设图片中只含有一个对象，所以针对这个分类定位问题，图片最多只会出现其中一个对象。 这是图片中只有一个检测对象的情况，如果图片中没有检测对象呢？如果训练样本是这样一张图片呢？

这种情况下，𝑝𝑐 = 0，𝑦的其它参数将变得毫无意义，这里我全部写成问号，表示“毫无意义”的参数，因为图片中不存在检测对象，所以不用考虑网络输出中边界框的大小，也不用考虑图片中的对象是属于𝑐1、𝑐2和𝑐3中的哪一类。针对给定的被标记的训练样本，不论图片中是否含有定位对象，构建输入图片𝑥和分类标签𝑦的具体过程都是如此。这些数据最终定义了训练集。

特征点检测（Landmark detection）

上面讲了，通过输出四个参数值𝑏𝑥、𝑏𝑦、𝑏ℎ 和𝑏𝑤给出图片中对象的边界框。更概括地说，神经网络可以通过输出图片上特征点的(𝑥, 𝑦) 坐标来实现对目标特征的识别，我们看几个例子。

假设你正在构建一个人脸识别应用，出于某种原因，你希望算法可以给出眼角的具体位置。眼角坐标为(𝑥, 𝑦)，你可以让神经网络的最后一层多输出两个数字𝑙𝑥和𝑙𝑦，作为眼角的坐标值。如果你想知道两只眼睛的四个眼角的具体位置，那么从左到右，依次用四个特征点来表示这四个眼角。对神经网络稍做些修改，输出第一个特征点（𝑙1𝑥，𝑙1𝑦），第二个特征点 （𝑙2𝑥，𝑙2𝑦），依此类推，这四个脸部特征点的位置就可以通过神经网络输出了。也许除了这四个特征点，你还想得到更多的特征点输出值，这些（图中眼眶上的红色特征点）都是眼睛的特征点，你还可以根据嘴部的关键点输出值来确定嘴的形状，从而判断人物是在微笑还是皱眉，也可以提取鼻子周围的关键特征点。为了便于说明，你可以设定特征点的个数，假设脸部有 64 个特征点，有些点甚至可以帮助你定义脸部轮廓或下颌轮廓。选 定特征点个数，并生成包含这些特征点的标签训练集，然后利用神经网络输出脸部关键特征点的位置。

具体做法是，准备一个卷积网络和一些特征集，将人脸图片输入卷积网络，输出 1 或 0，1 表示有人脸，0 表示没有人脸，然后输出（𝑙1𝑥，𝑙1𝑦）……直到（𝑙64𝑥，𝑙64𝑦）。这里我用𝑙代表一个特征，这里有129 个输出单元，其中1表示图片中有人脸，因为有64个特征，64×2=128，所以最终输出 128+1=129 个单元，由此实现对图片的人脸检测和定位。这只是一个识别脸部表情的基本构造模块，如果你玩过 Snapchat 或其它娱乐类应用，你应该对 AR（增强现实）过滤器多少有些了解，Snapchat 过滤器实现了在脸上画皇冠和其他一些特殊效果。检测脸部特征也是计算机图形效果的一个关键构造模块，比如实现脸部扭曲，头戴皇冠等等。当然为了构建这样的网络，你需要准备一个标签训练集，也就是图片𝑥和标签𝑦的集合，这些点都是人为辛苦标注的。

最后一个例子，如果你对人体姿态检测感兴趣，你还可以定义一些关键特征点，如胸部的中点，左肩，左肘，腰等等。然后通过神经网络标注人物姿态的关键特征点，再输出这些标注过的特征点，就相当于输出了人物的姿态动作。当然，要实现这个功能，你需要设定这些关键特征点，从胸部中心点(𝑙1𝑥，𝑙1𝑦)一直往下，直到(𝑙32𝑥，𝑙32𝑦)。

要明确一点，特征点 1 的特性在所有图片中必须保持一致，就好比，特征点 1 始终是右眼的外眼角，特征点 2 是右眼的内眼角，特征点 3 是左眼内眼角，特征点 4 是左眼外眼角等等。所以标签在所有图片中必须保持一致，假如你雇用他人或自己标记了一个足够大的数据集，那么神经网络便可以输出上述所有特征点，你可以利用它们实现其他有趣的效果，比如判断人物的动作姿态，识别图片中的人物表情等等。

基于滑动窗口的目标检测算法

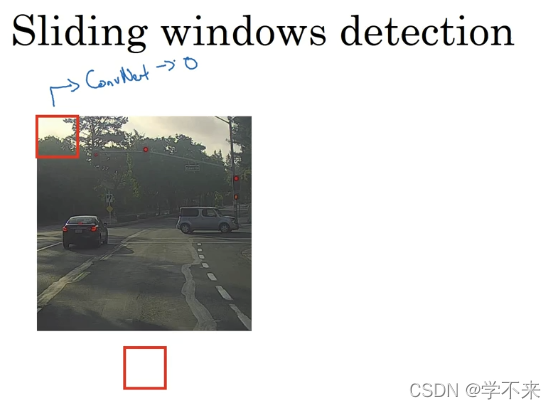

这节学习如何通过卷积网络进行对象检测，采用的是基于滑动窗口的目标检测算法。



假如你想构建一个汽车检测算法，步骤是，首先创建一个标签训练集，也就是𝑥和𝑦表示适当剪切的汽车图片样本，这张图片（编号 1）𝑥是一个正样本，因为它是一辆汽车图片，这几张图片（编号 2、3）也有汽车，但这两张（编号 4、5）没有汽车。出于我们对这个训练集的期望，你一开始可以使用适当剪切的图片，就是整张图片𝑥几乎都被汽车占据，你可以照张照片，然后剪切，剪掉汽车以外的部分，使汽车居于中间位置，并基本占据整张图片。有了这个标签训练集，你就可以开始训练卷积网络了，输入这些适当剪切
