机械制图尺寸注法

1．尺寸标注的基本规则

1)机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的比例大小及绘图的准确程度无关。

2)图样中的尺寸，以mm为单位时，不需标注计量单位的名称或代号，如采用其他单位，则必须注明相应的计量单位。

3)图样中所标注的尺寸，应为该图样所示机件的最后完工尺寸，否则需另加说明。

4)机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

2．尺寸的组成

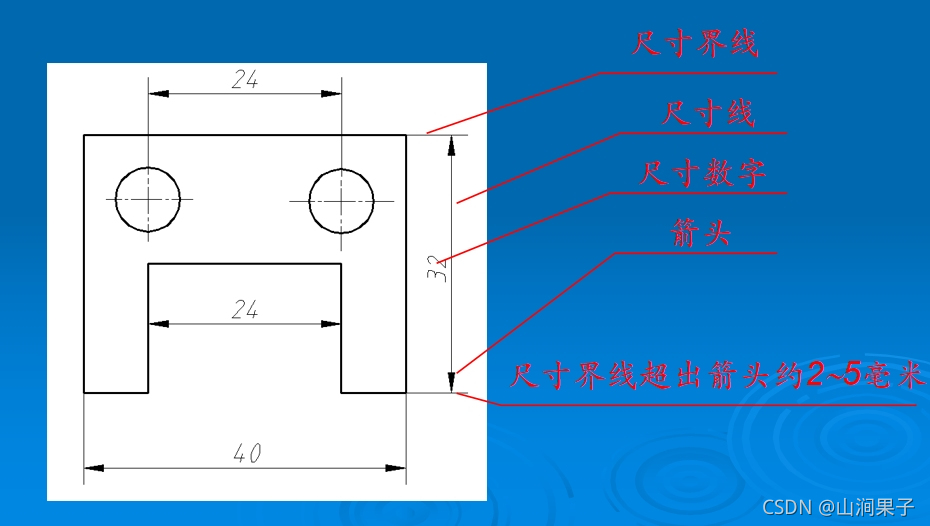

(1)尺寸界线 尺寸界线用细实线绘制，用以表示所注的尺寸范围。

(2)尺寸线 尺寸线用细实线绘制在尺寸界线之间，表示尺寸度量方向。

(3)尺寸线的终端有两种形式：箭头和斜线。

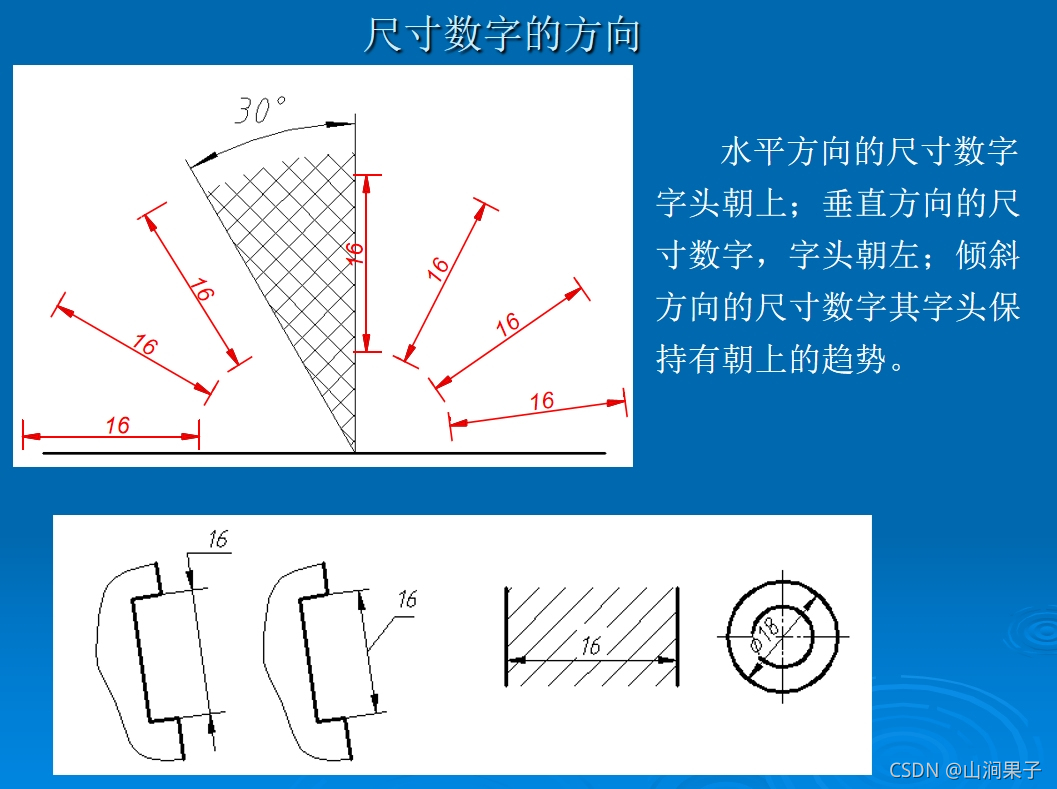

(4)尺寸数字 尺寸数字表示所注机件尺寸的实际大小。

3．常用的尺寸标注法

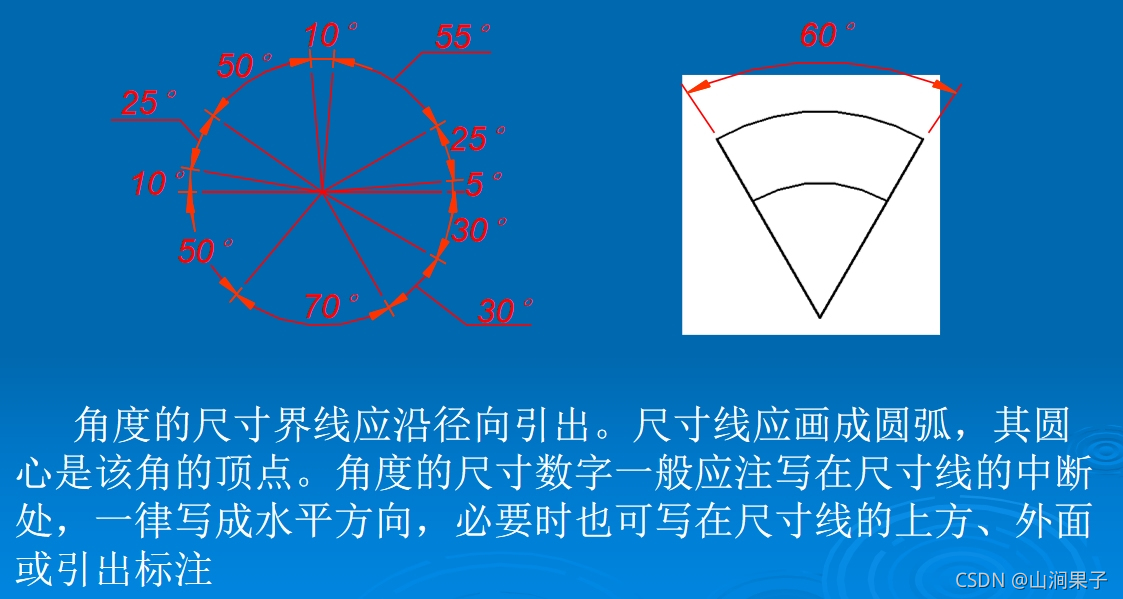

(1)角度

(2)直径和半径

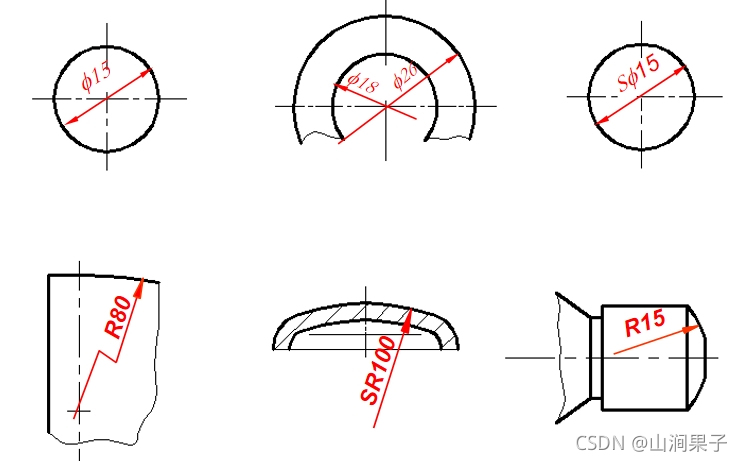

直径、半径注出符号“ɸ” 、“R”。球面应在符号“ɸ” 、“R”前加注符号“S” 。

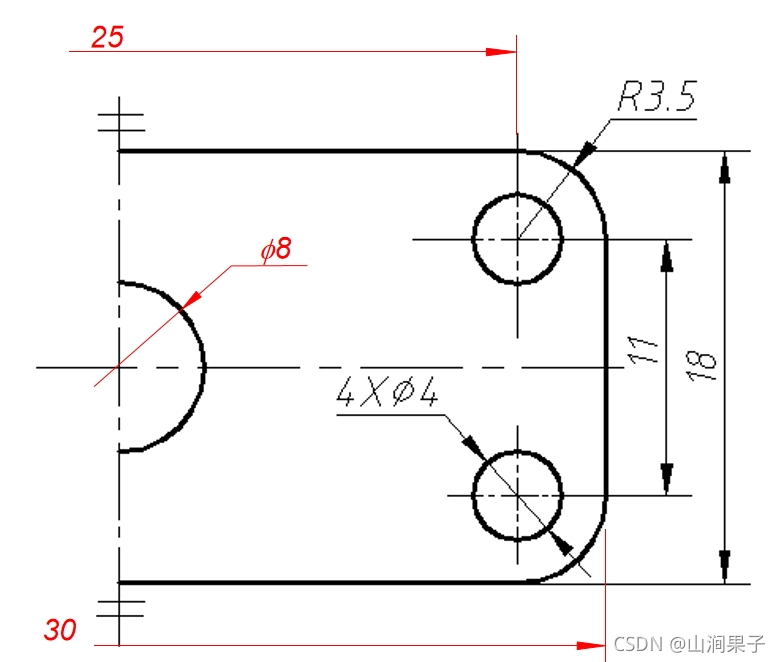

当圆弧的半径过大或在图纸范围内无法标注其圆心位置时，可用折线形式表示尺寸线。若无需表示圆心位置时，可将尺寸线中断。

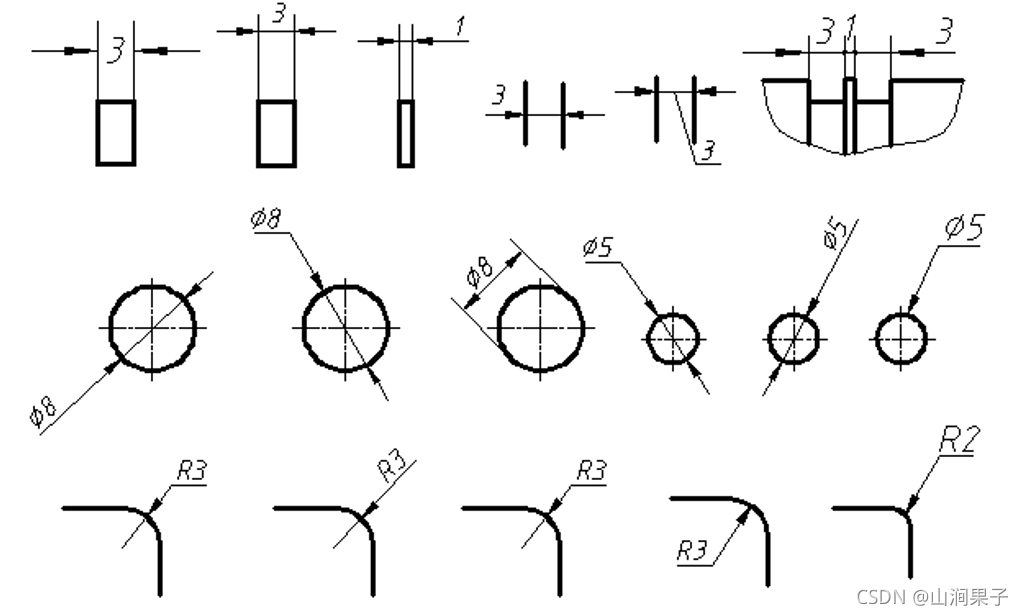

(3)小间隔、小圆和小圆弧

(4)弦长和弧长

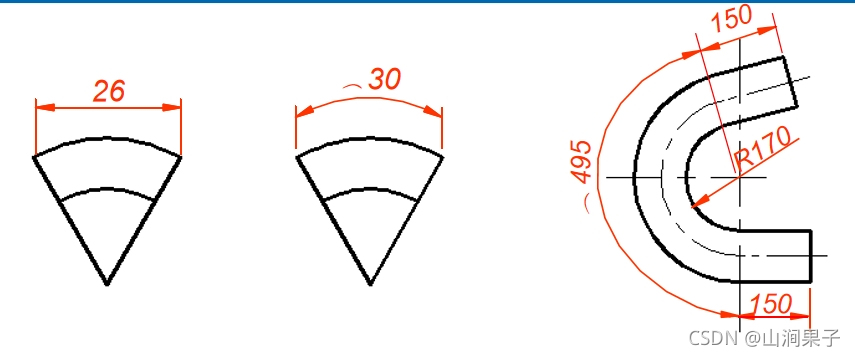

标注弦长尺寸时，尺寸界线应平行于该弦的垂直平分线。标注弧长尺寸时，尺寸线用圆弧，尺寸数字旁边应加注符号“⌒”，尺寸界线应沿径向引出。

(5)对称机件

(6)正方形结构

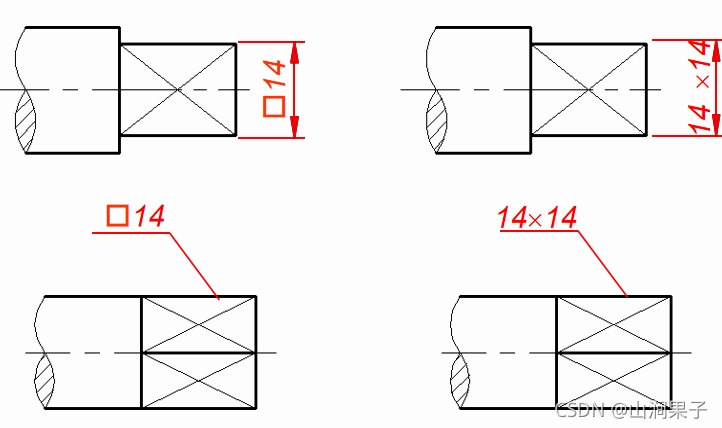

剖面为正方形时，可在正方形边长尺寸数字前加注符号“□”或用“B×B”注出(B为正方形的对边距离) 。
