PC-DMIS报告最大实体符号解读 – 垂直度

前言

很多测量界的小伙伴想了解几何公差带M实体符号如何计算补偿值，以及PC-DMIS报告中补偿关系如何解读，我们以形状公差中的直线度、方向公差中的垂直度，位置公差中的位置度为例做三期微信消息给大家详细讲解，上一期已经讲过了直线度带M实体符号的理解，下面我们一起学习一下垂直度带M实体符号，报告如何解读：

垂直度(Perpendicularity)：垂直度用来控制平面与平面，直线与直线，直线与平面之间的垂直关系。

1

面要素对面基准的垂直度

  案例一：

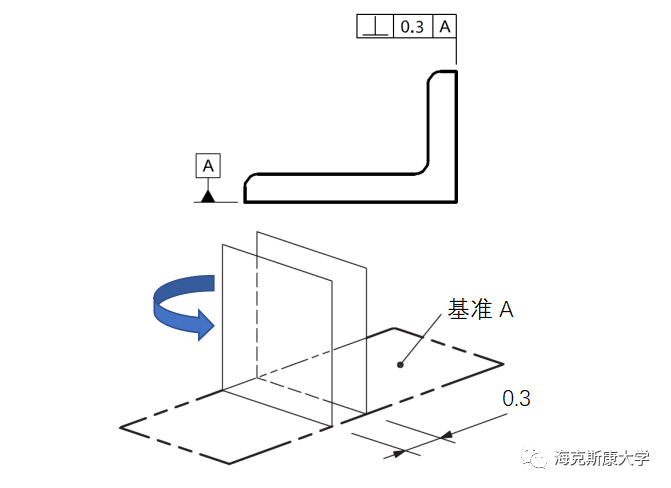

一个面基准，公差带是两个平行平面形成的宽度，垂直于基准A即可，可以在垂直于A基准的前提下在A面上转动；

此时，评价要素是面，不是尺寸要素，无补偿；

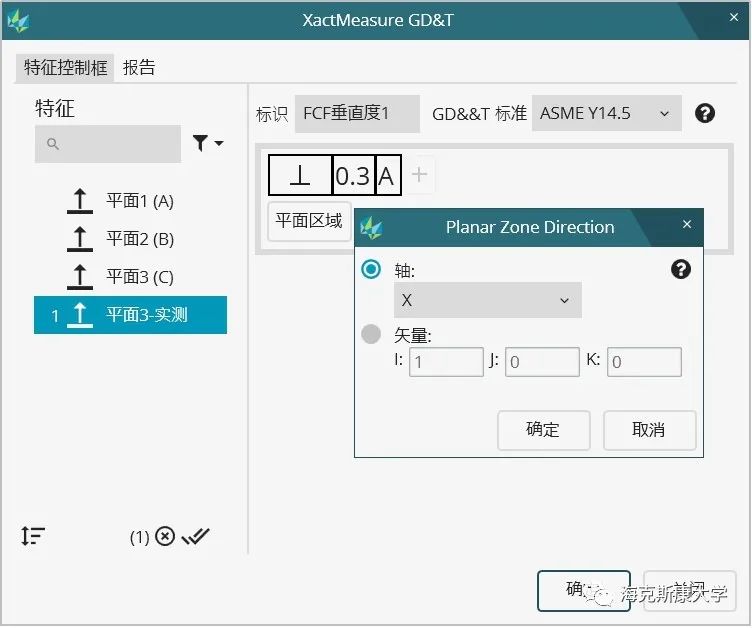

PC-DMIS垂直度评价对话框中的平面区域-方向选择功能，此时不管选择X还是Y方向都是一样的，公差带只与A基准有关，与轴向无关；

案例二：

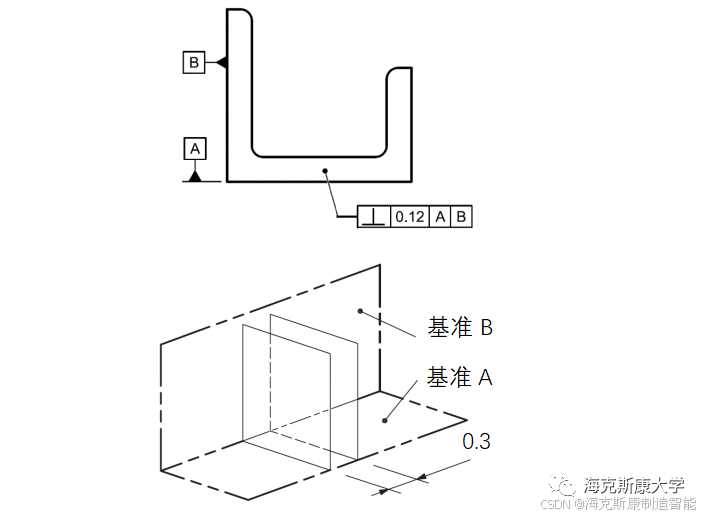

两个基准，公差带是两个平行平面形成的宽度，垂直于第一基准A，与第二基准根据方位关系可能是垂直或者平行关系，如下图是垂直关系；

此时，评价要素是面，不是尺寸要素，无补偿；

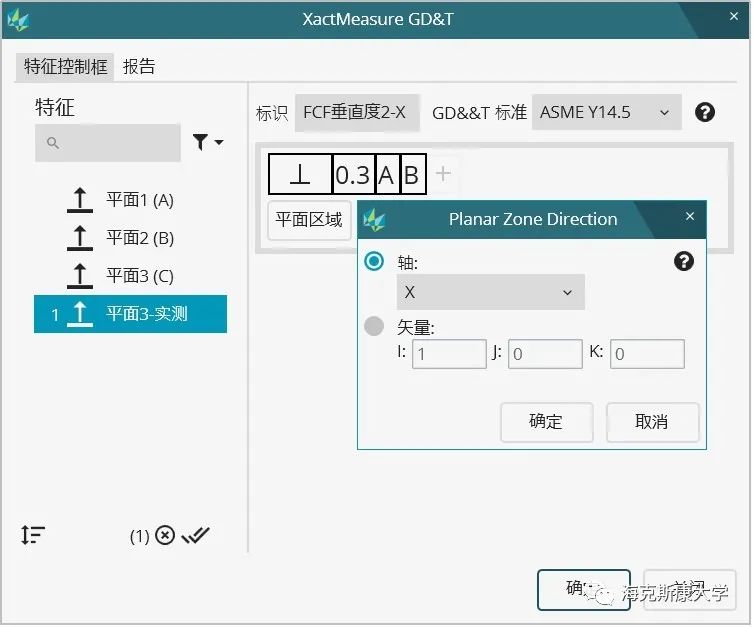

PC-DMIS垂直度评价对话框中的平面区域-方向选择功能，此时不管选择X还是Y方向都是一样的，公差带只与A基准、B基准有关，与轴向无关；

2

孔要素对面基准的垂直度，独立状态（RFS）时

  案例一：

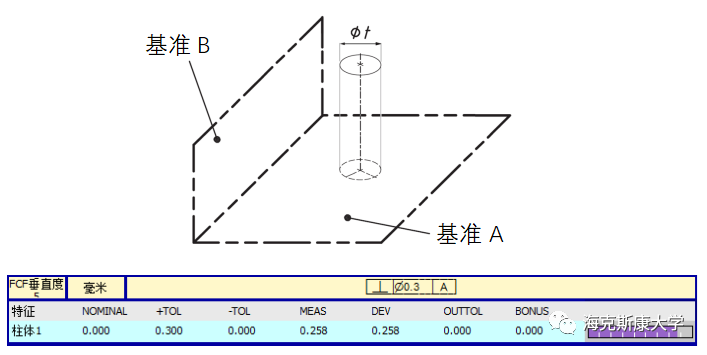

独立状态，尺寸偏离MMC状态的余量不能为直线度提供补偿，公差带是圆柱形；

案例二：轴要素相对于面基准在两个方向的垂直度

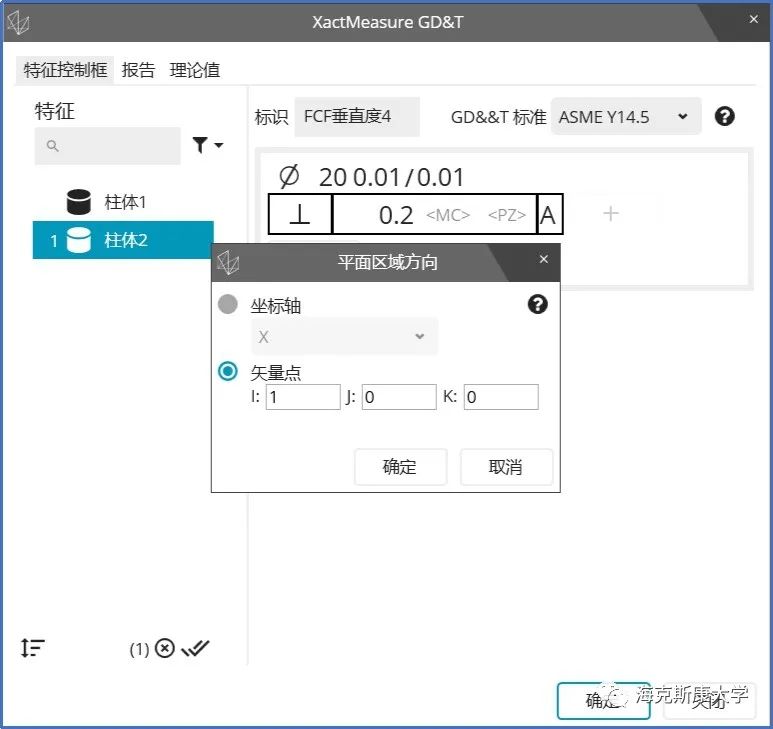

宽度公差带，选择对应的轴向确定公差带方向，如图示0.2公差带垂直于A，平行于B; 如图示0.1公差带垂直于A，垂直于B;

案例三：孔要素相对于面基准垂直度，带φ的圆柱形公差带且带M实体符号；

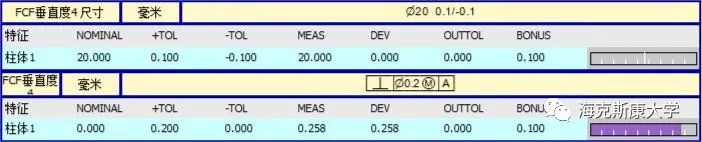

表示孔在MMC状态尺寸下有0.2的垂直度值，如下图，此时直径实测值为20.000可以产生0.100的垂直度补偿；

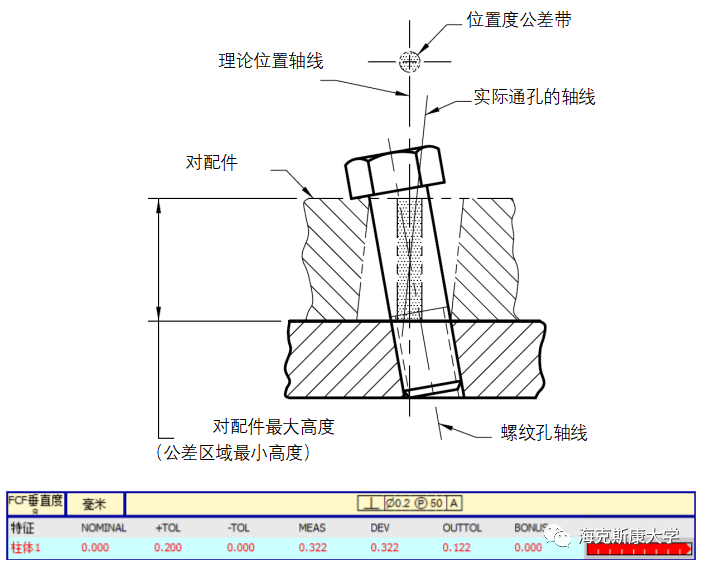

尺寸要素如孔或者轴的垂直度公差也可以带P圈符号，表示延伸公差带或者投影公差带，

后续，我们还会继续整理位置度公差、位置公差带最大实体符号M的补偿关系计算和PC-DMIS软件报告解读方法！
