UG NX 12 对象的几何变换

使用【变换】命令可对部件中的对象执行高级重定位和复制操作。

【变换】命令对非参数化对象和线框对象最有用。

【变换】创建对象的非关联副本，从而原始对象的更改或更新不会影响该副本。如果要创建关联副本，则使用【镜像体】或【实例体】等其他命令。

通过变换命令，用户可以实现以下操作。

①同时移动并调整对象大小。

②通过直线或平面创建包括线框对象在内的对象的镜像副本。

③创建对象的矩形或圆形阵列。

④使用一组参考点来重定位和重构形对象。

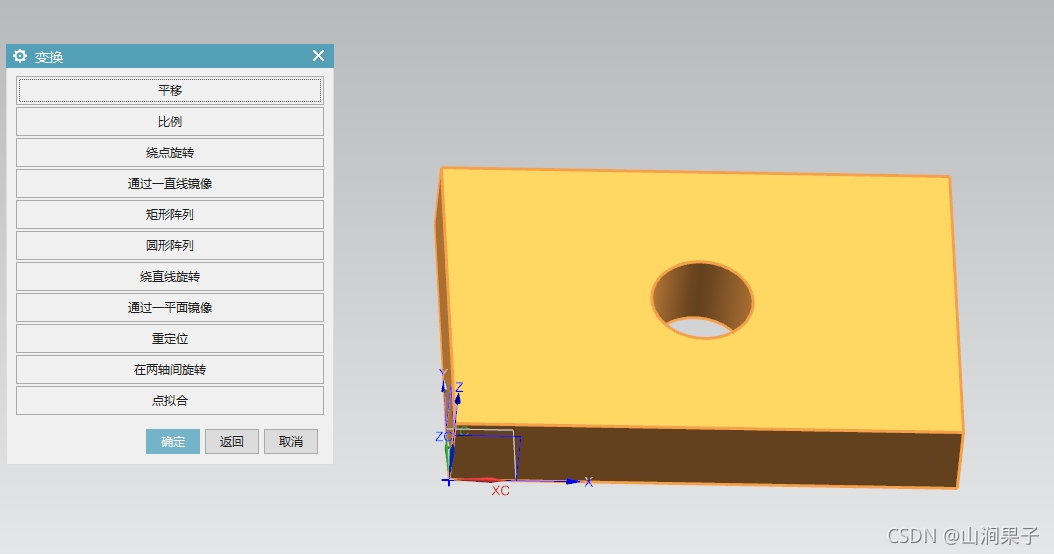

常见的对象的几何变换如下。

（1）比例（缩放）：将选定的对象相对于指定参考点成比例放大或缩小尺寸，选定的对象在参考点处不移动。

（2）通过一直线镜像：将选定的对象相对于指定的参考直线，在参考直线的相反侧建立原对象的一个镜像。

（3）矩形阵列：将选定对象从指定的阵列原点出发，沿坐标系x轴和y轴方向建立一个等间距的矩形阵列。

（4）圆形阵列：将选定对象从指定的阵列原点出发，绕阵列原点建立一个等角间距的环形阵列。即系统先将对象复制到阵列原点，然后绕原点建立阵列。

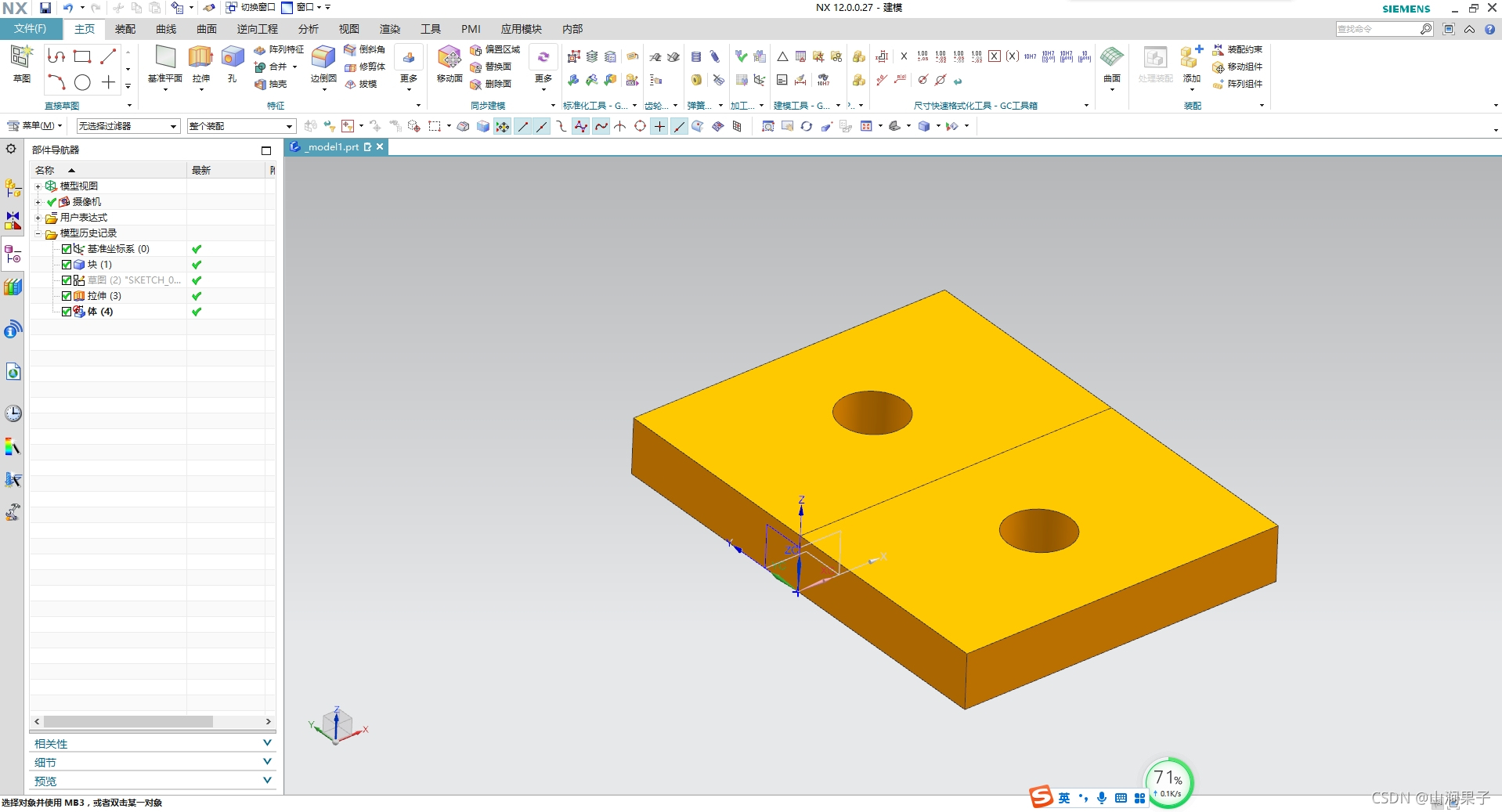

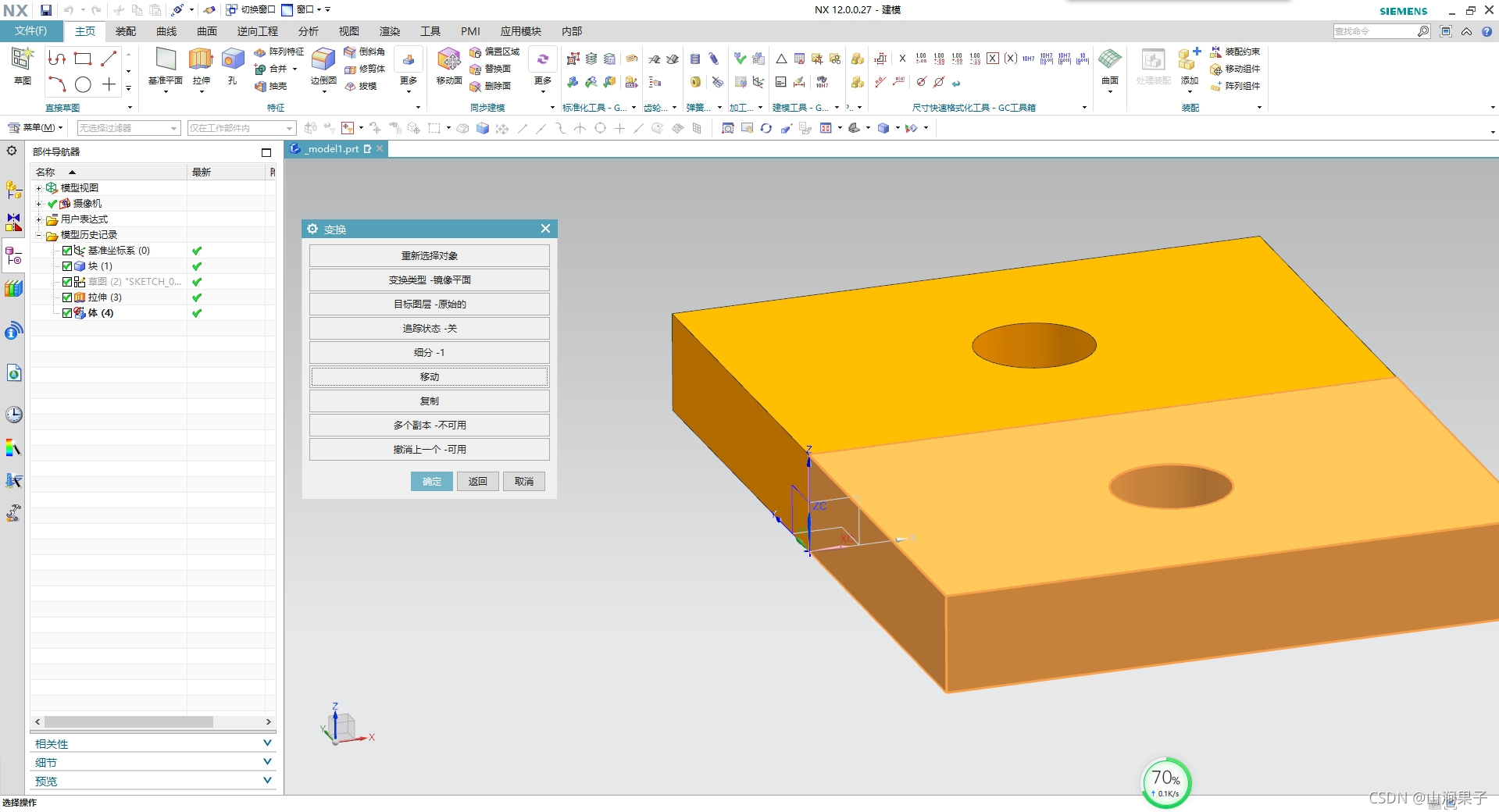

（5）通过一平面镜像：将选定对象相对于指定参考平面做镜像，在对象的相反侧建立新对象。重定位将选定的对象相对于指定的参考系的原位置和方位移动（复制）到目标坐标系，使新对象和目标坐标系的位置方位保持不变。

（6）点拟合：通过将对象从一组参考点变换到另一组来重定位、缩放和剪切对象。
用户进行下述操作之一即可激活几何变换操作模块。
