1843 Out-of-box 开箱教程

前言

本章节博主会按照1843 Boost及1843 AOP双视角进行开箱流程的全演示，在进行本章内容的介绍之前，必要的工具软件（序章中提及的软件）各位需要确保已经安装完成。

1. CCS源码过程下载及编译

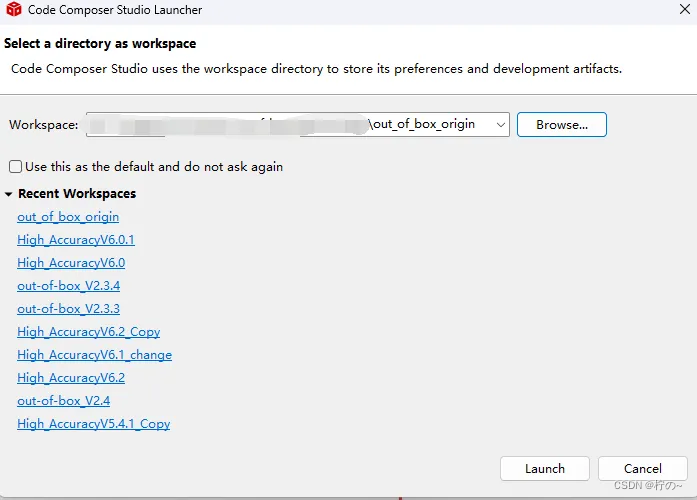

打开CCS编译器后点击“browse”寻找一个全英文路径的文件夹，该文件夹就是你后面的工程文件夹。

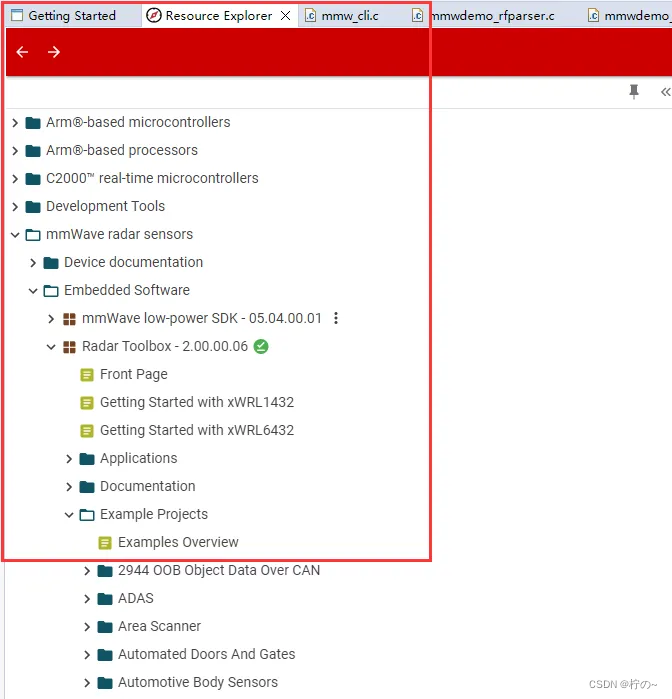

成功打开CCS编译器后点击“Resource Explore”窗口进入工程文件下载界面，其中本专栏所需要使用的源码目录地址为：Example projects中的Out of Box Demo，具体如下图所示；

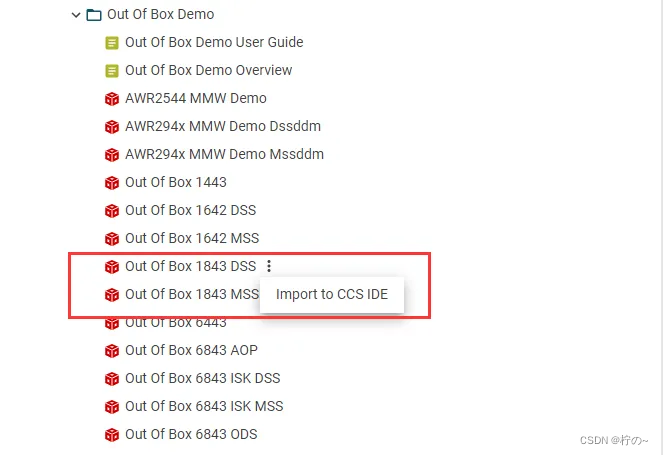

然后找到其中的1843相关Demo，点击其右侧的“三个小圆点”按钮，此时会出现Inport to CCS IDE提示，点击然后在CCS的过程目录下就会出现对应的工程源码。

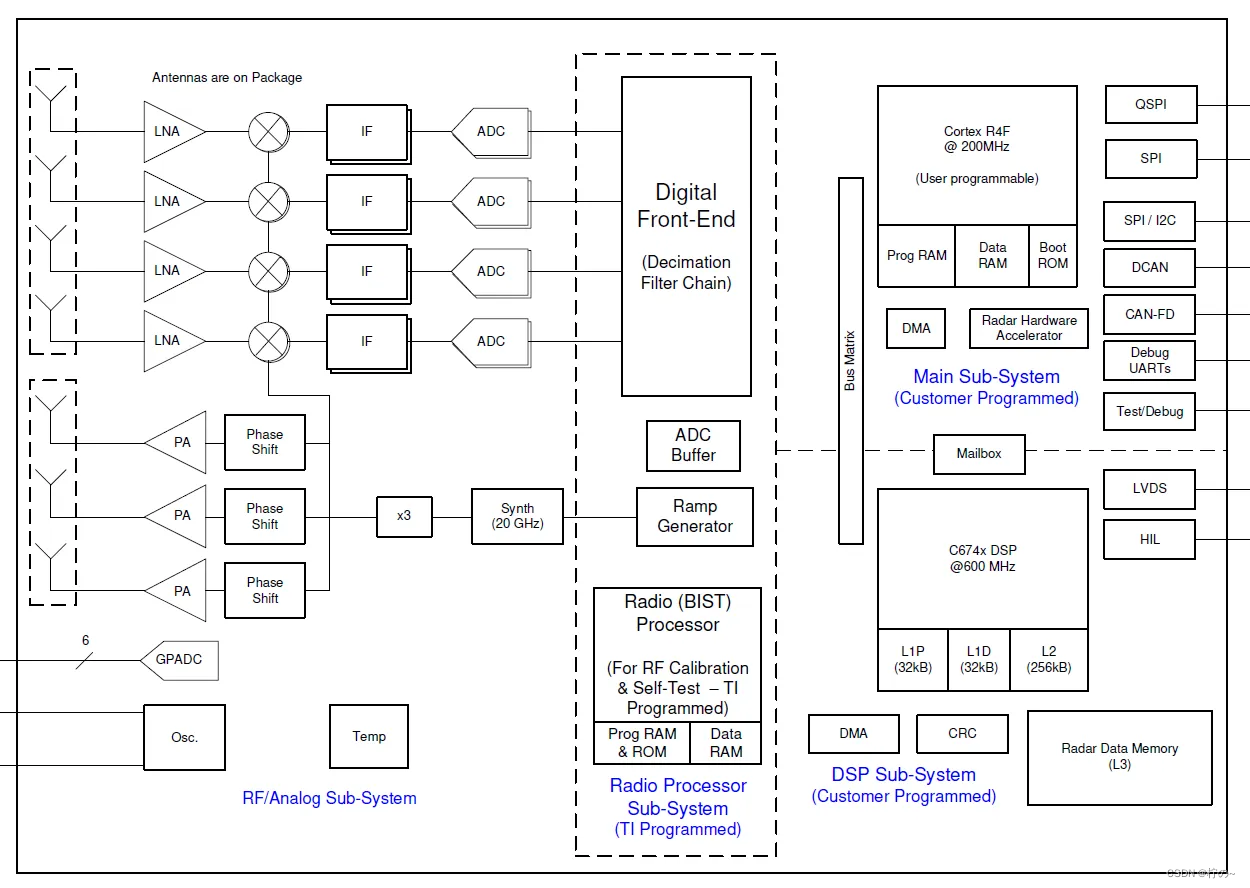

注意，out of box Demo 1843 DSS 和 out of box Demo 1843 MSS均需要点击导入，两者加在一起才是“Out-of-box Demo”的完整源码。这是因为1843是一块双核的芯片，其内部存在一块cortex R4F核以及C674 DSP核，而源码中的MSS和DSS则是针对这两块核对应的源码，MSS是驱动cortex R4F核，DSS则是驱动C674 DSP核。

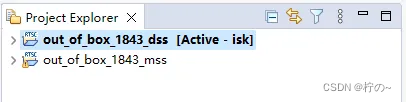

接着鼠标依次右键out_of_box_1843_dss和out_of_box_1843_mss，点击弹出的rebuild project对工程进行编译，注意先一定要先编译DSS，再编译MSS。

此时对应的文件目录（你打开的工程目录）下的isk文件夹下方将出现名为out_of_box_1843_isk.bin的一个文件，如果出现那么就代表对应工程已经成功编译了，而该文件则可以烧录进开发板进行实验测试。

2. Uniflash开发板Bin文件烧录

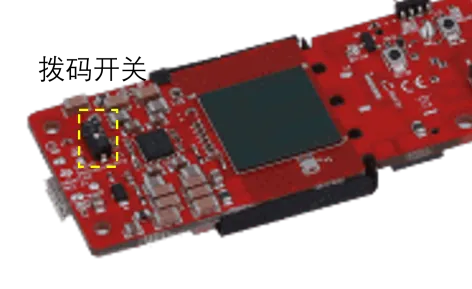

在进行uniflash文件烧录时需要先确定开发板的工作模式，而AOP开发板和Boost开发板是不一样的，其中AOP开发板是单一的一个拨码开关，如下图所示。其中on 档是Flashing模式，即烧录文件模式，off档是function模式，即开发板正常工作模式。

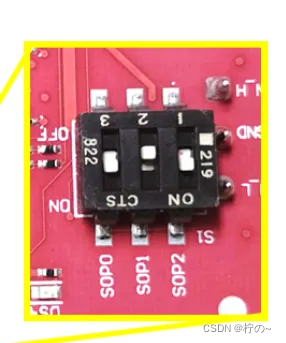

而BOOST开发板则是采用如下图所示的拨码开关，这边的工作模式切换规则是：SOP 0 ON、SOP 1 OFF、SOP2 ON是Flashing模式，SOP 0 ON、SOP 1 OFF、SOP2 OFF是function 模式。

在将开发板插入电脑端后，打开电脑的设备管理器，会出现两个端口，其中AOP开发板的情形如下面的第一张图所示，BOOST开发板的情形如下面的第二张图所示。两个端口分别是对应数据口和CFG口，数据口是standard Port（Data Port），CFG口是enhanced Port（user UART）。

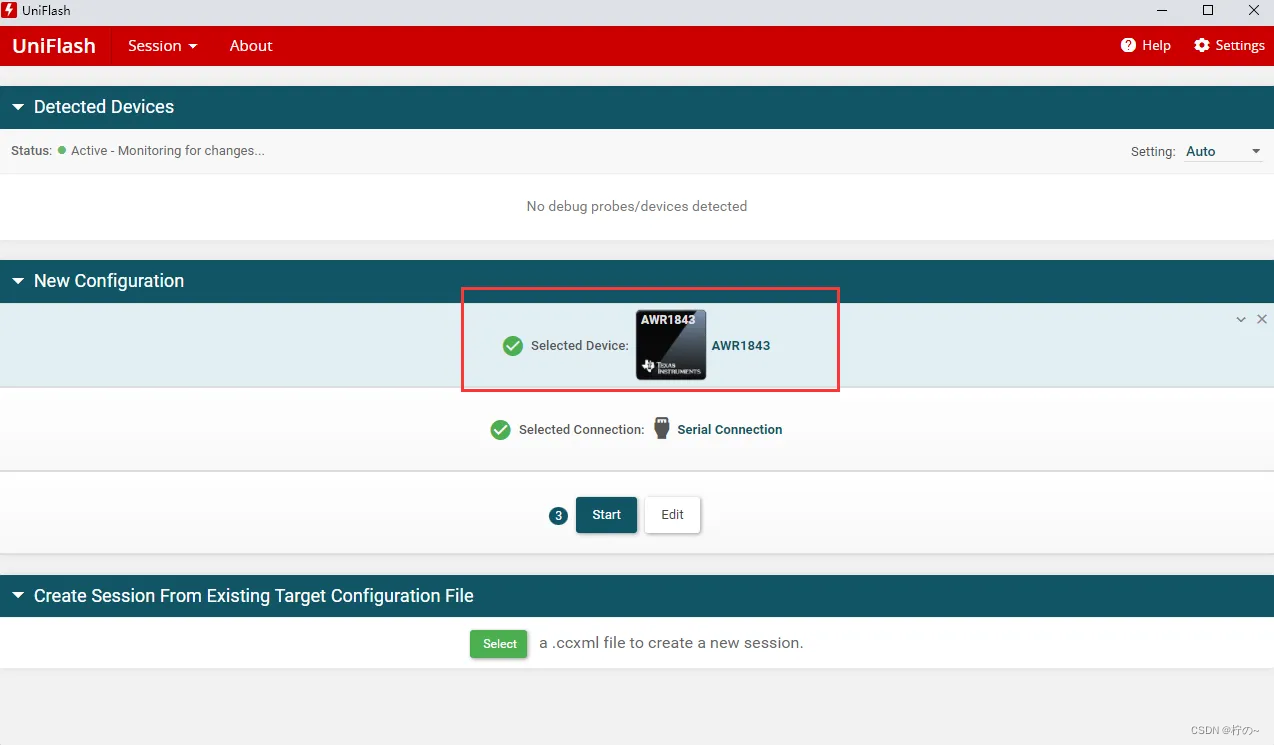

然后打开uniflash软件，找到1843的芯片并点击Start进入下一个页面。

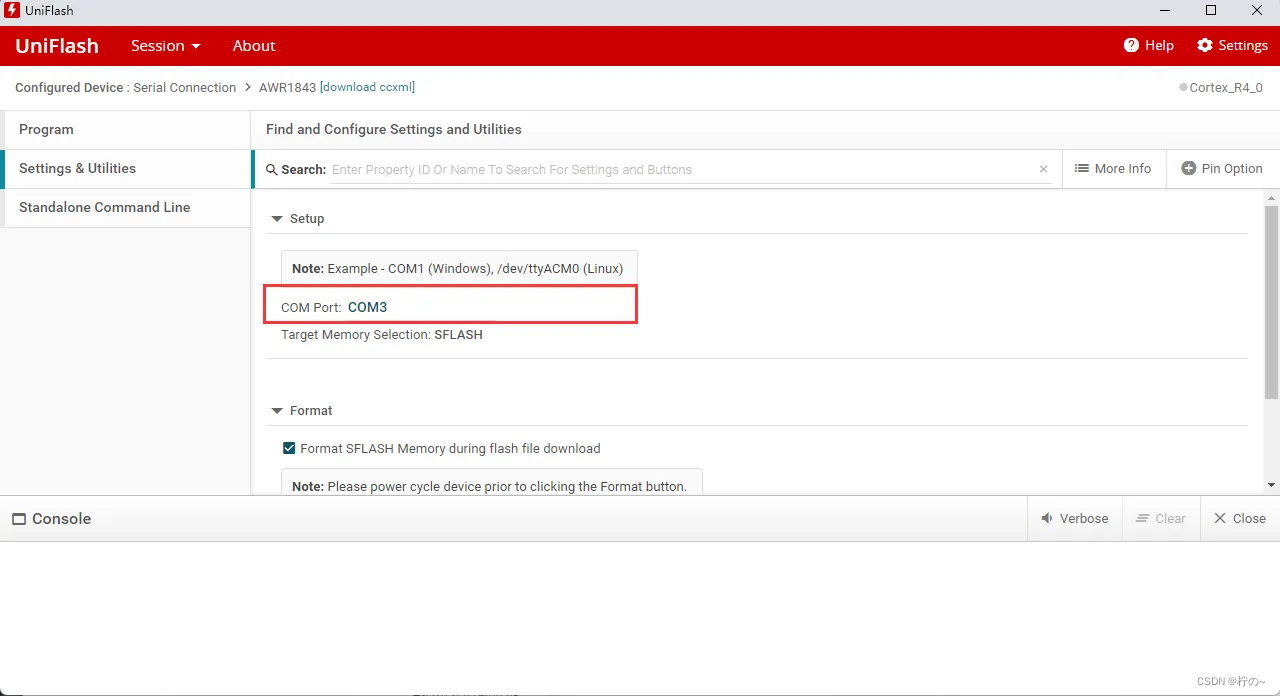

成功进入下一个页面后先点击“setting”栏，在COM Port栏中输入各自电脑上出现enhanced Port（user UART）对应的端口号，博主这边对应的是COM3因此就输入“COM3”

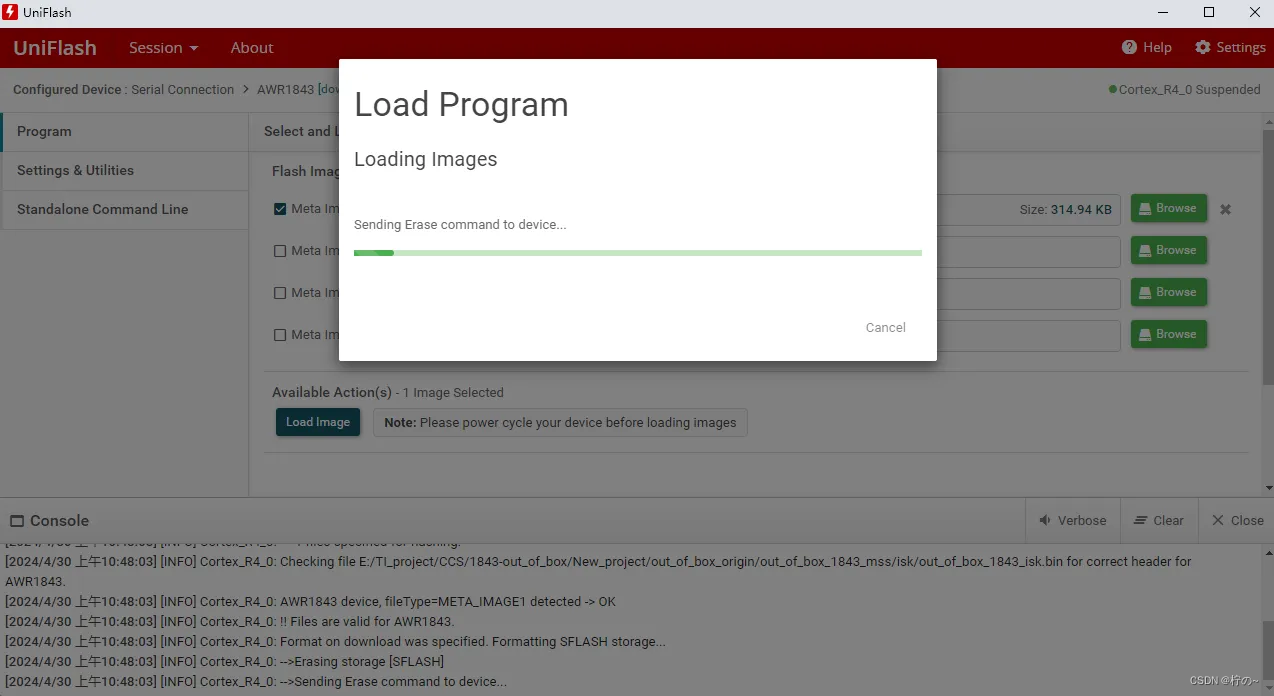

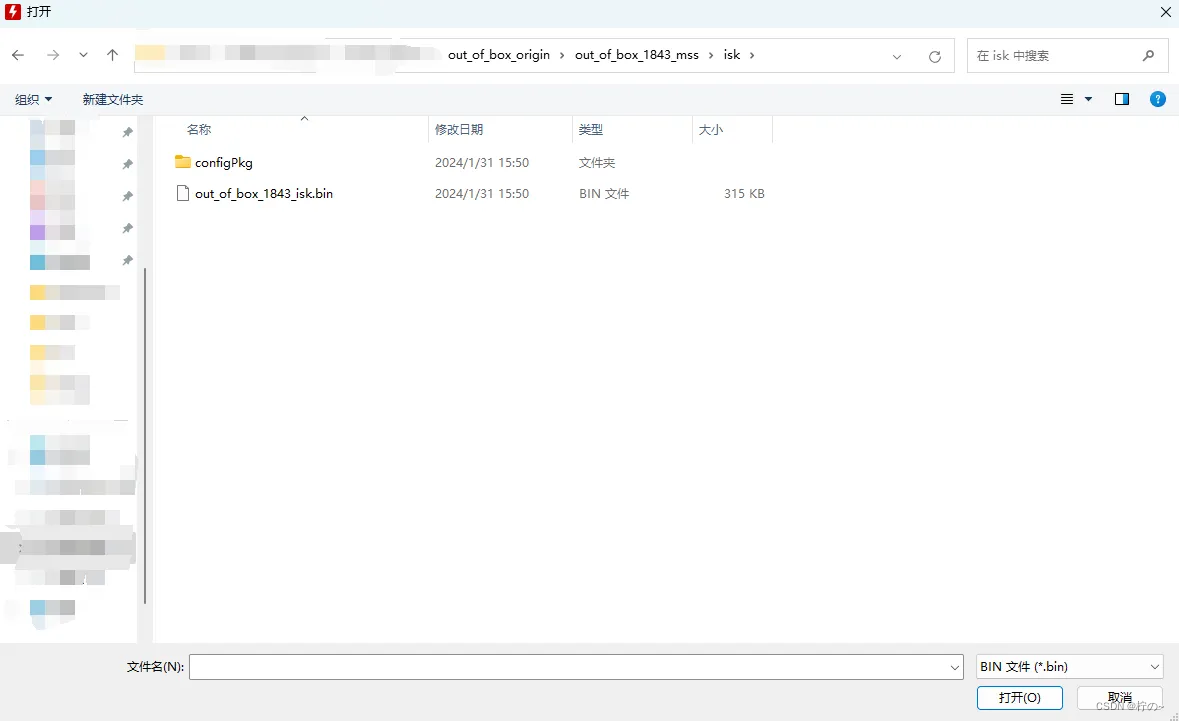

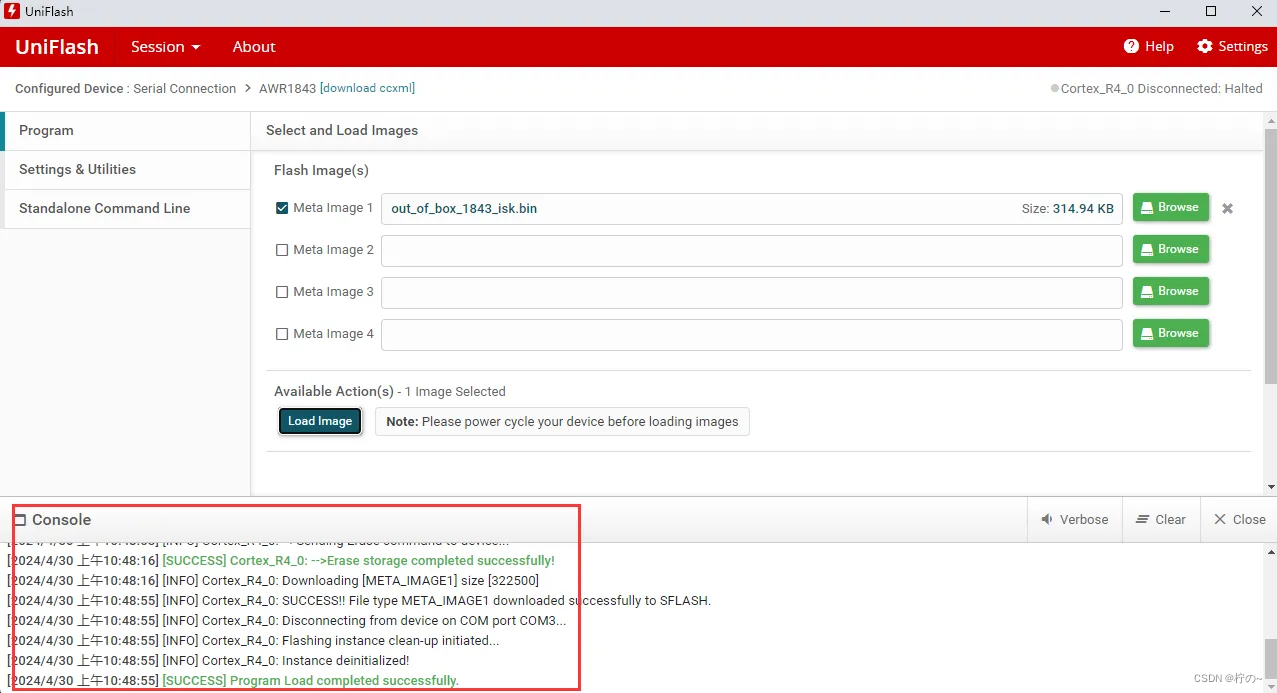

接着点击“program”栏。点击mete inage1后面的browse按钮，寻找到第一步中提及的“out_of_box_1843_isk.bin”文件，然后点击“打开”后再点击“Load image”按钮即开始Bin文件的烧录，等待最终的滚动条完成并提示烧录成功，具体如下图所示。

3. Out-of-box 源码可视化结果展示

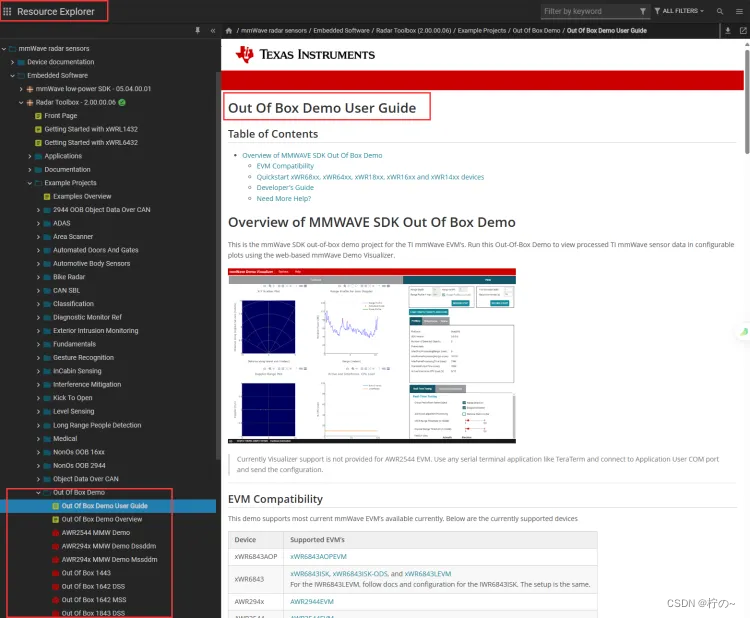

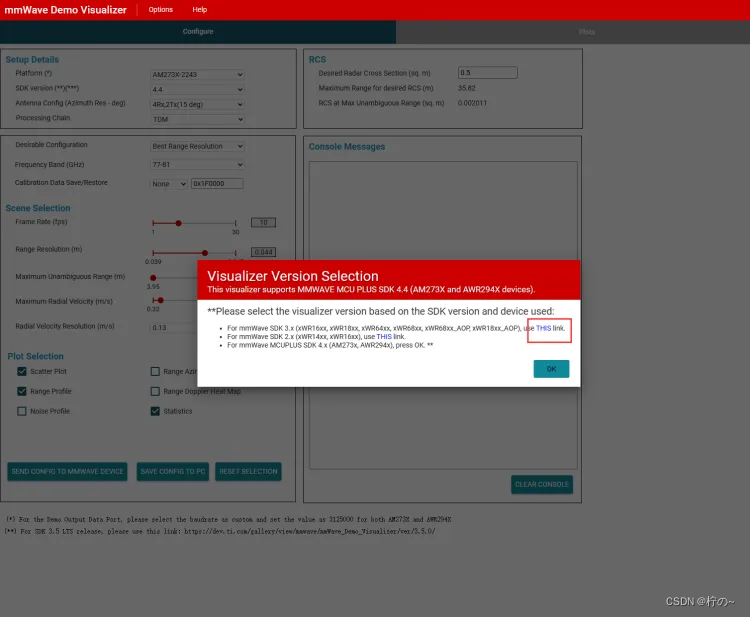

在浏览器中打开Resource Explore，找到对应的Out-of-box Demo，然后点击“out of box demo user guide”仔细阅读后找到“ mmWave Demo Visualizer”打开。此时会出现MMWave Demo Visualize的在线可视化界面，但需要注意的是，还需要进一步点击“XWR18XX”对应的那个link，然后才是我们此时需要使用的对应版本的可视化上位机界面，具体如下：

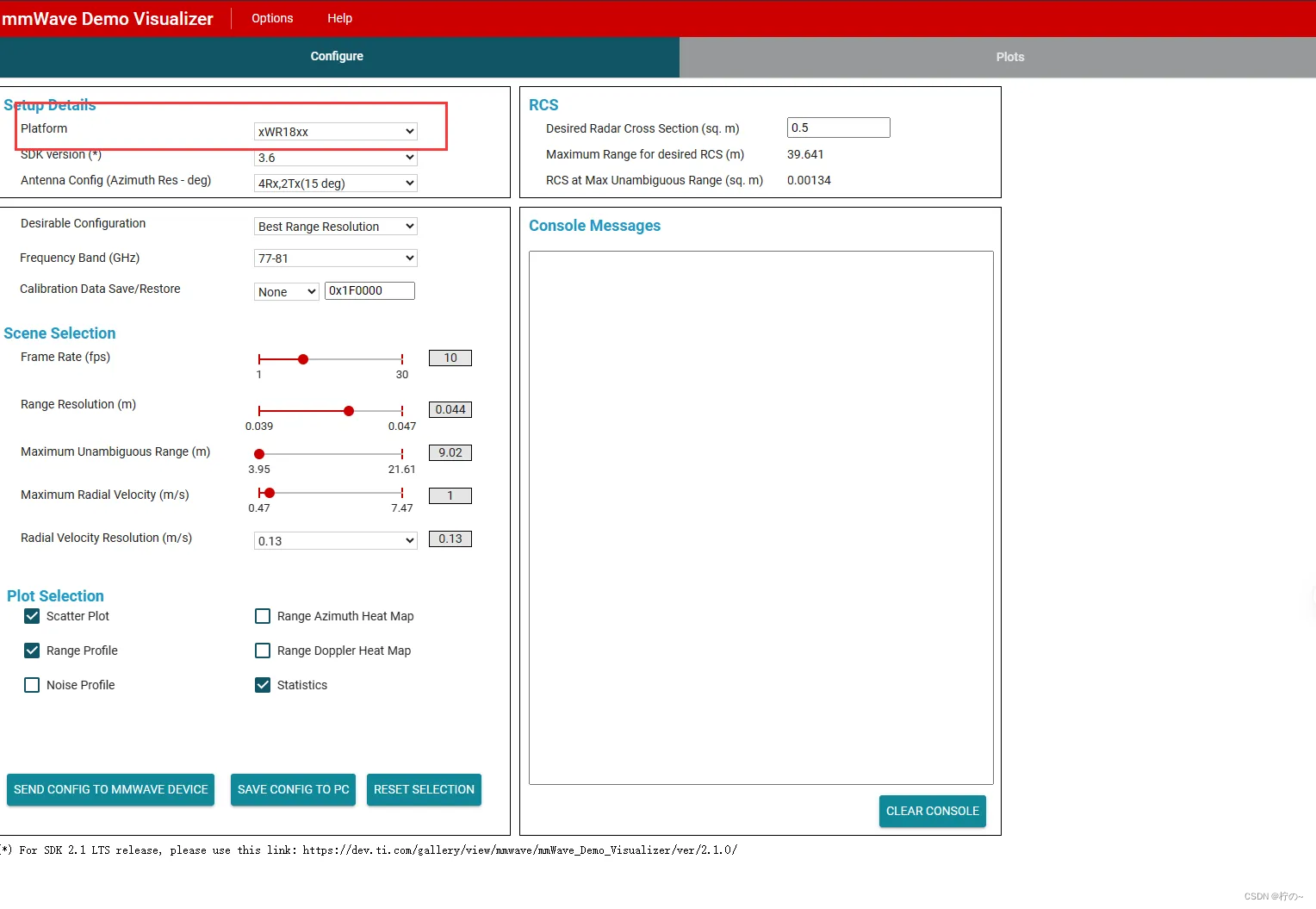

正确打开后，在Platform选项中是可以找到XWR18XX选项的，选中它，然后依次选择其他配套参数。如下图所示：

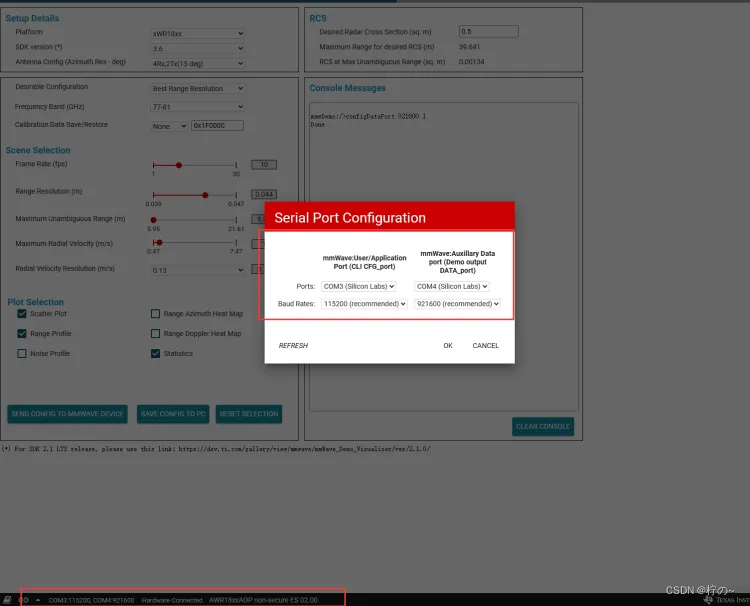

这时还需要点击options按钮进行串口的连接，这是按照设备管理器及上文的提示选择对应的CFG口及Data口，点击OK。如果正确连接，那么可视化界面的左下角会出现 hardward connected的提示。

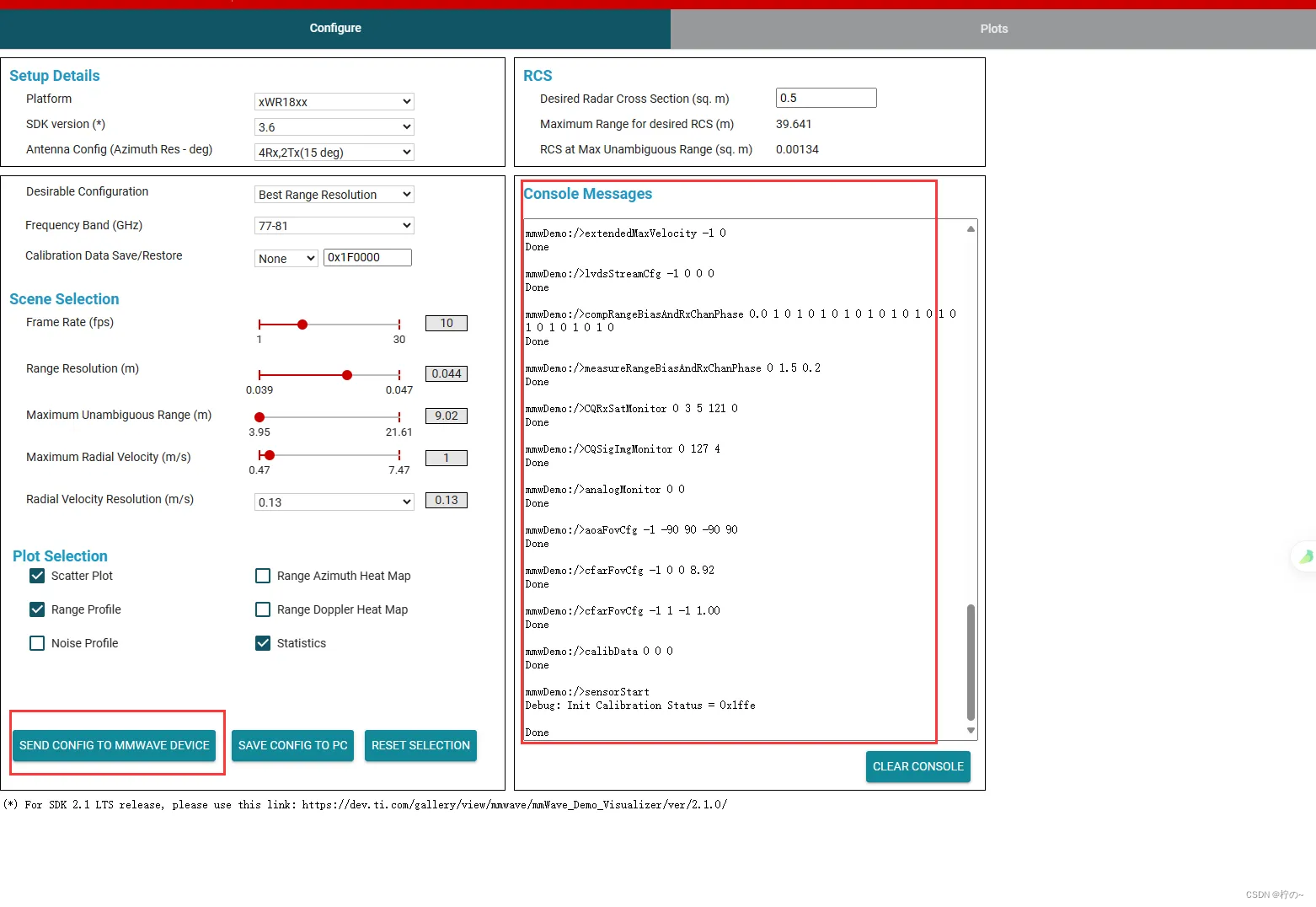

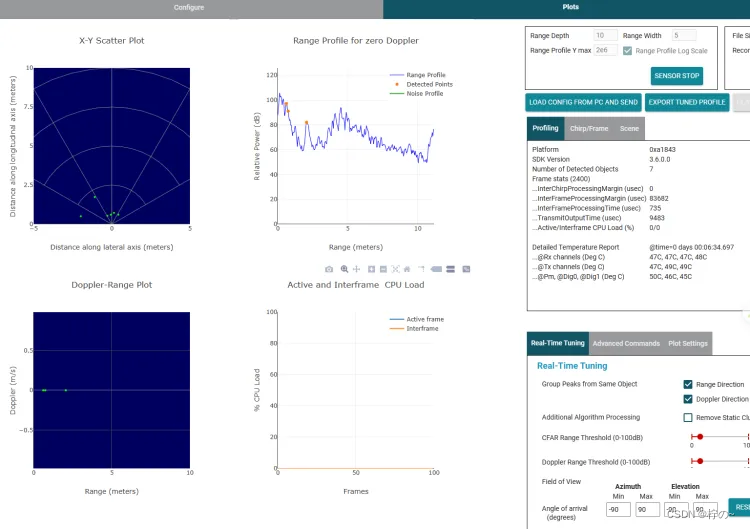

最后，我们勾选一些界面上的参数，再点击send config to MMWave Device就会按照我们所选择的参数下发指令给开发板，开发板会以此作为参数并运行，相应的可视化结果则展示在plots窗口中，可以点击plots进行查看。同时console message 窗口中展示的就是根据你勾选的参数生成的config指令。后面我会在CFG参数详细解读一章中分析这些参数的含义，正是这些不同的参数会控制开发板输出不一样的数据。
