ADS（Advanced Design system）仿真对电路进行阻抗匹配

前言

先进设计系统 Advanced Design system（ADS）Agilent Technologies 是领先的电子设计自动化软件，适用于射频、微波和信号完整性应用。在测得到测试电路的输入阻抗后，那就是要对源阻抗和负载阻抗（测试得到的输入阻抗）进行阻抗匹配了，下面记录的是我是如何用ADS进行阻抗匹配的。

关于如何测试电路的输入阻抗，可以看我的上一条博文：

ADS（Advanced Design system）仿真测试元器件输入阻抗

阻抗匹配

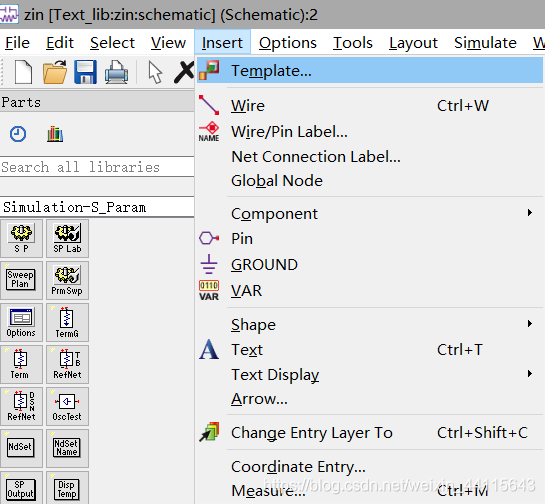

新建一个新的原理图后，在顶部工具栏找到“Insert”，选择“Template”，意思是插入一个主题或模版。

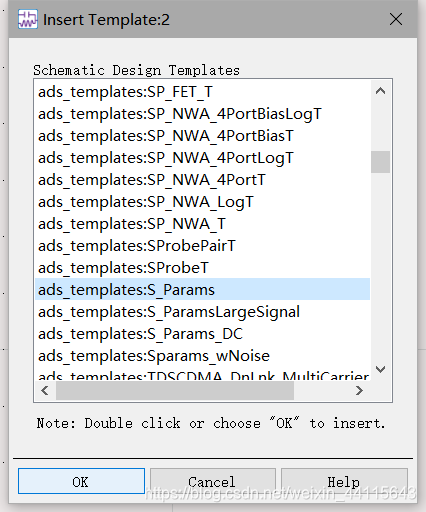

选择“ads_templates:S_Params”，意思是插入一个S参数分析模版。

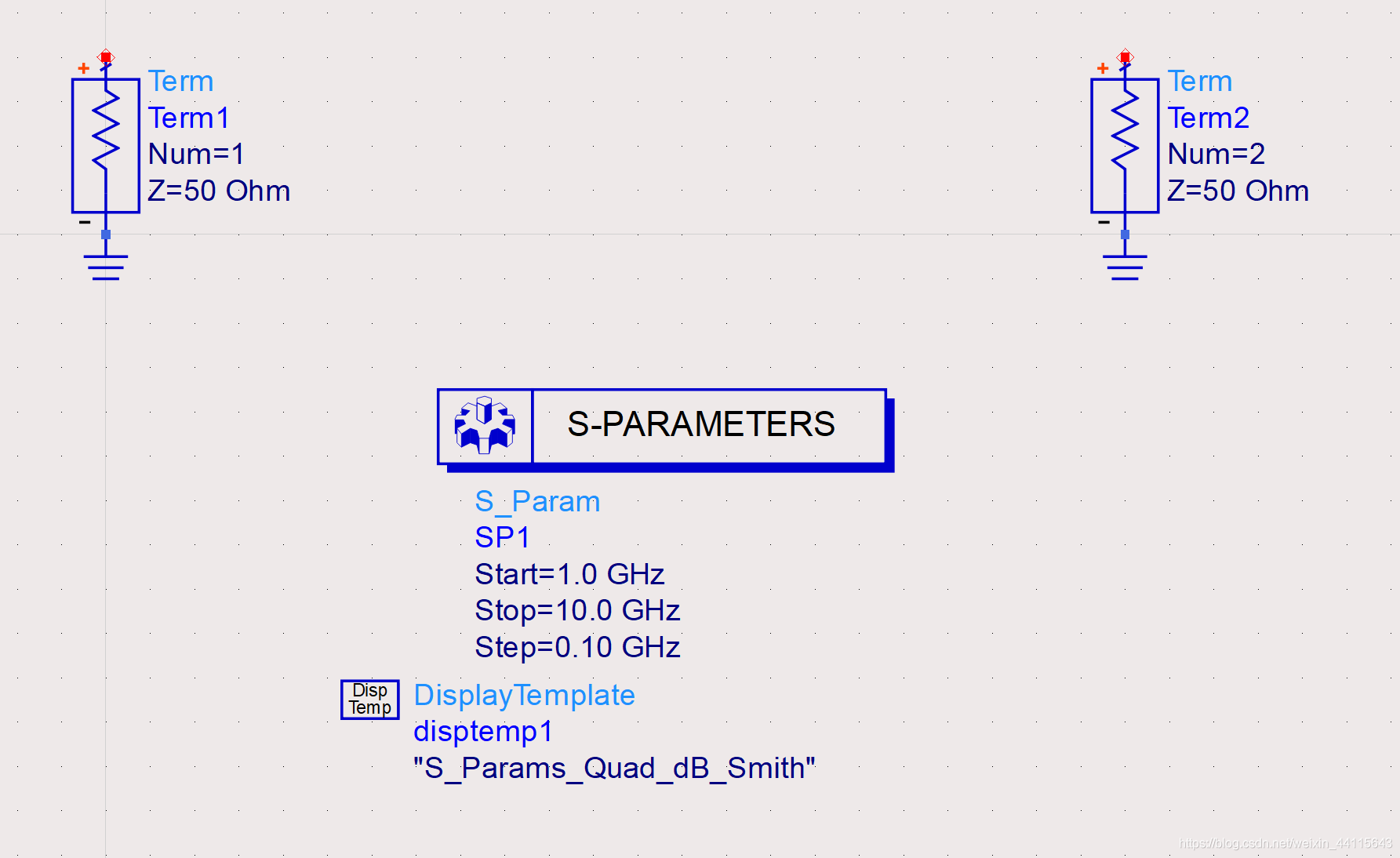

插入完成之后如下原理图所示。其中Term1和Term2代表的是一号端口和二号端口，中间的是S参数设置器，可以选择扫频的频率，可以根据实际情况修改，最下面的是仿真数据显示模版，使用默认的就行。

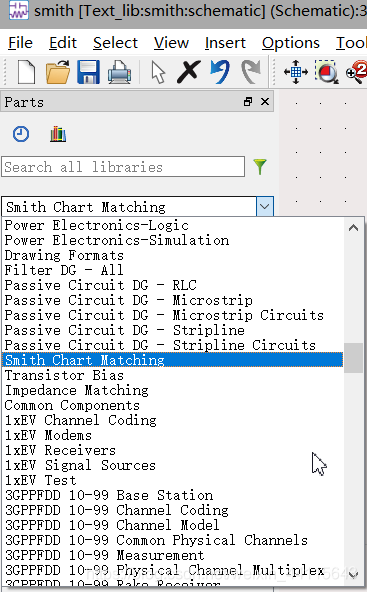

在右边显示元器件的一栏，选择“Smith_Chart_Matching”。

选择里面唯一的选项，放入原理图中。

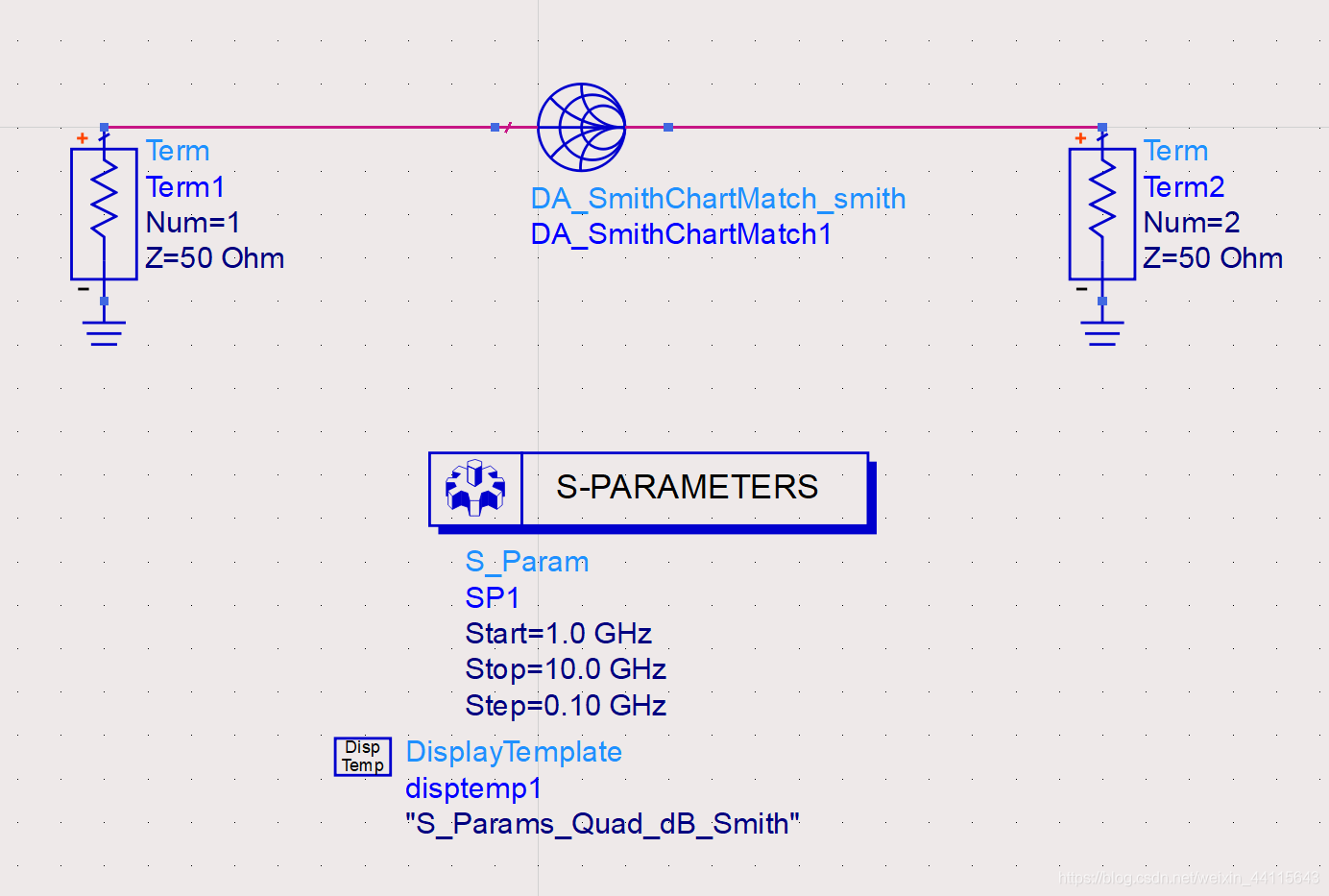

放置好的原理图如下图。

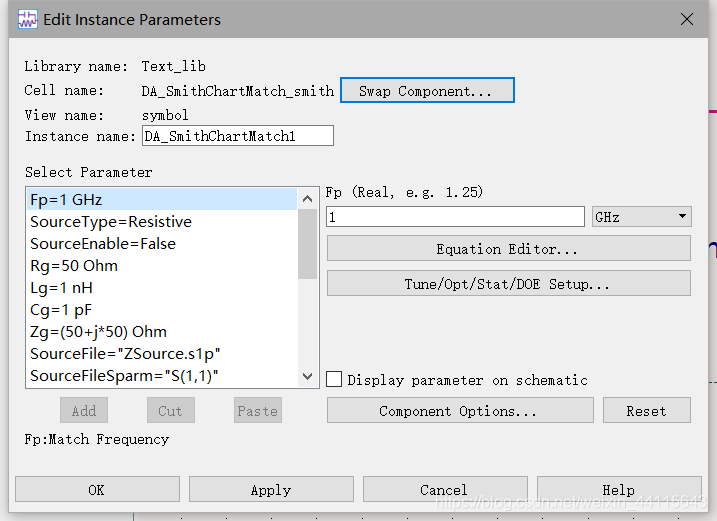

双击中间的SmithChart，对其中的参数做一些修改。

• Fp中心频率，根据实际情况更改。
• SourceType更改为Complex Impedance
• SourceEnable更改为True
• Zg为源端阻抗，一般为50Ohm
• LoadType更改为Complex Impedance
• LoadEnable更改为True
• ZL为负载阻抗，也就是上面测试得的输入阻抗

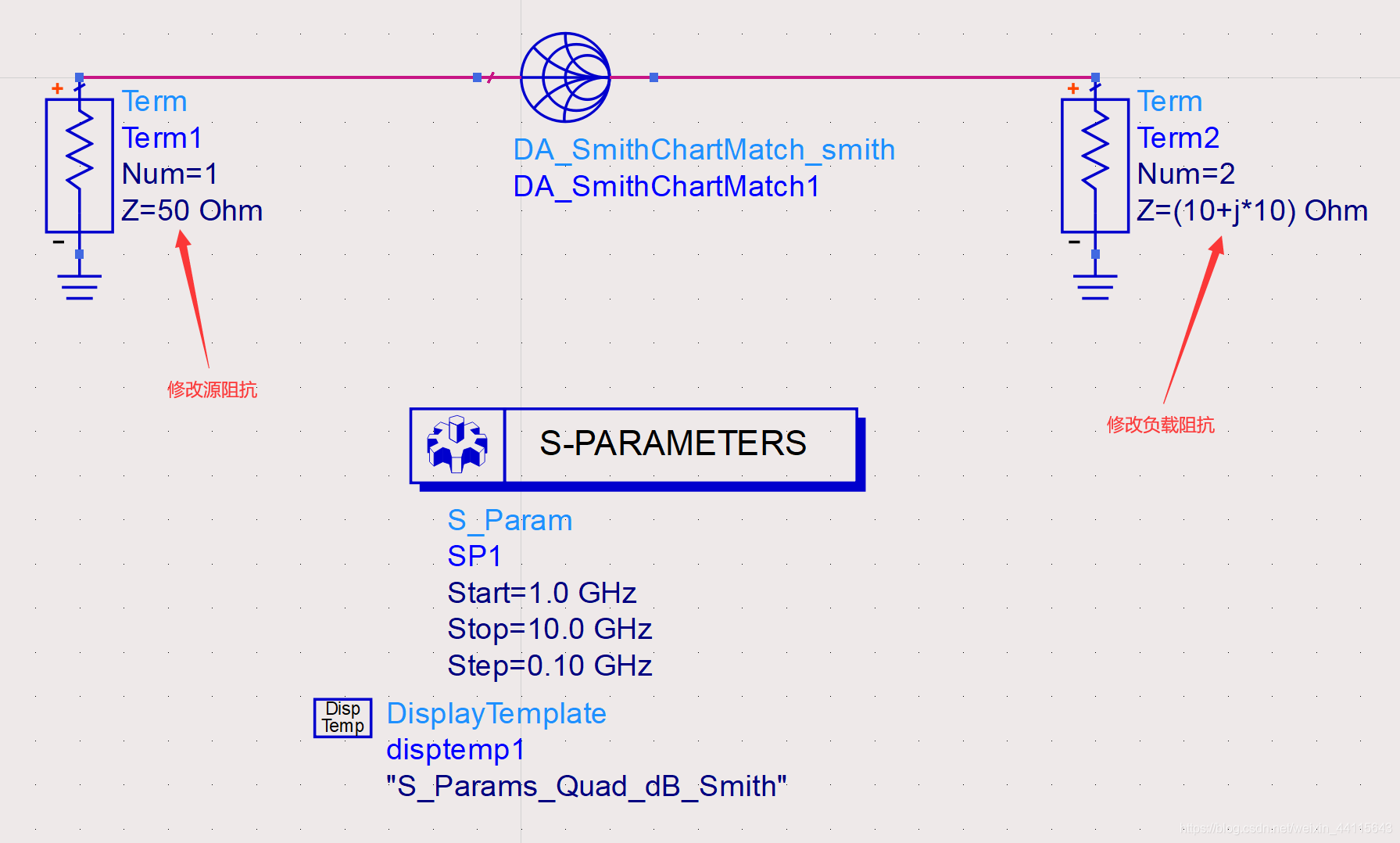

点击OK保存，别忘了外面的端口1和端口2也要修改对应的阻抗。

注意，ADS中的SmithChart匹配，默认是从右到左匹配的，也就是从负载向源端做匹配。例如，当源是50Ohm的时候（一般射频天线的阻抗，当作输入端），负载是10+j*10，那么，生成的匹配网络和负载的阻抗合起来（串或并联）会变成50Ohm。

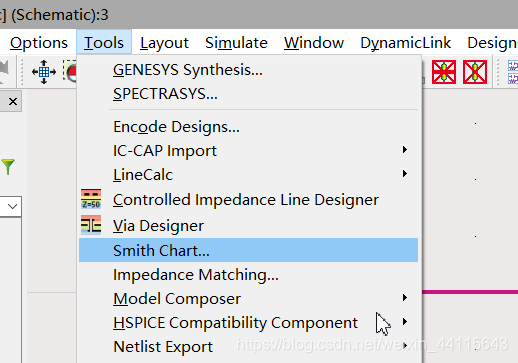

点击Tools中的Smith Chart，进入匹配工具。

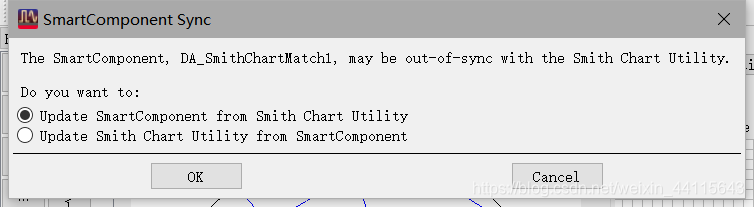

选择第一项，根据匹配结果生成和更新原理图，点击OK。

此处推荐使用手动匹配，这样更能精确控制。

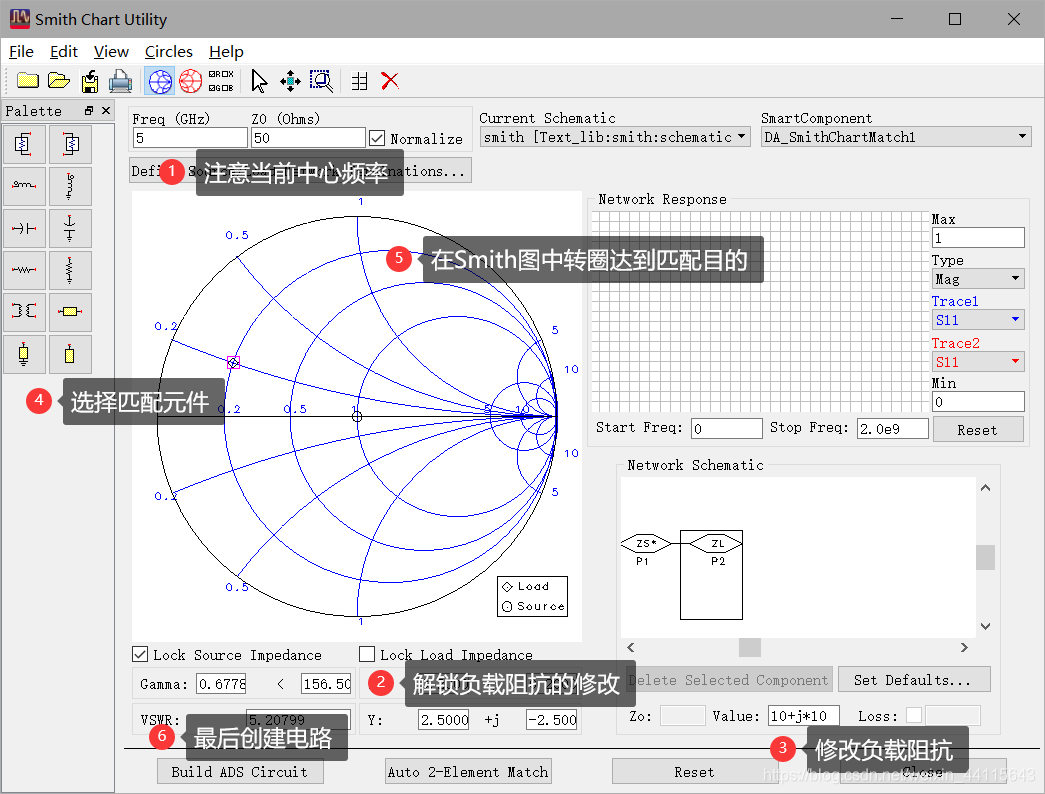

1. 注意当前中心频率，看看是不是和自己选择的一样
2. 将Lock Load的勾选取消
3. 修改负载阻抗和自己选择的一样
4. 选择对应的元器件进行匹配
5. 在Smith图中选择
6. 点击创建电路即可

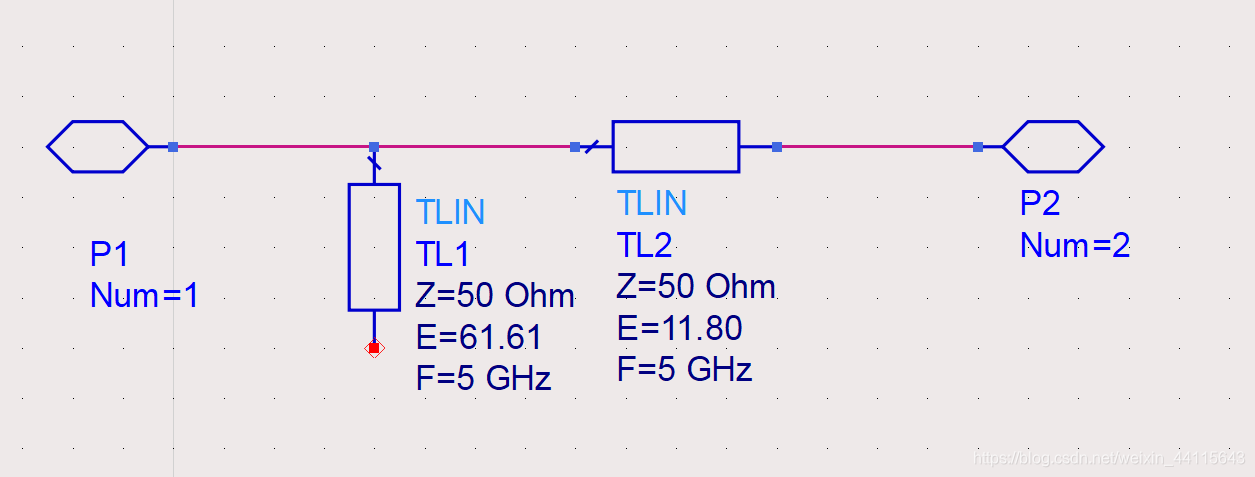

例如下图，这是我用两端微带线匹配的结果。

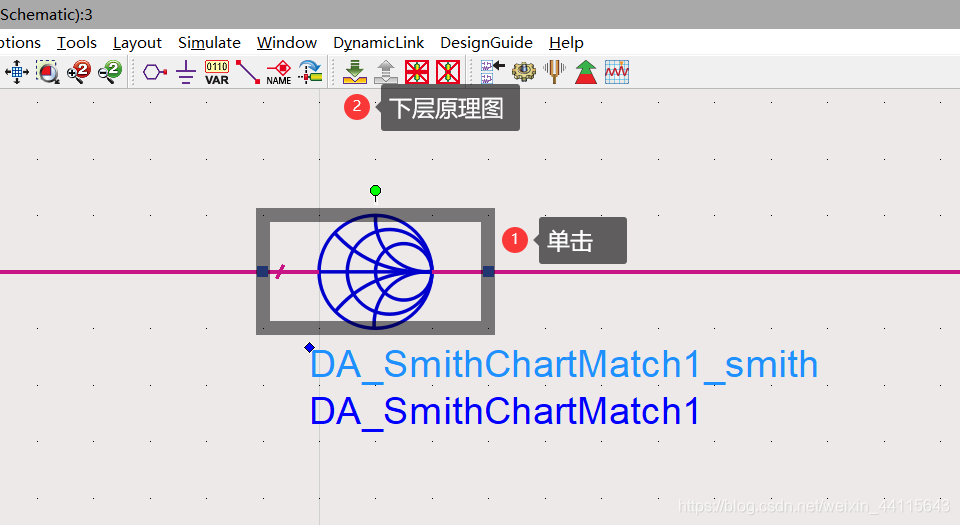

回到原理图界面，单击Smith Chart，点击下层原理图按钮，可以看到生成的电路结构。

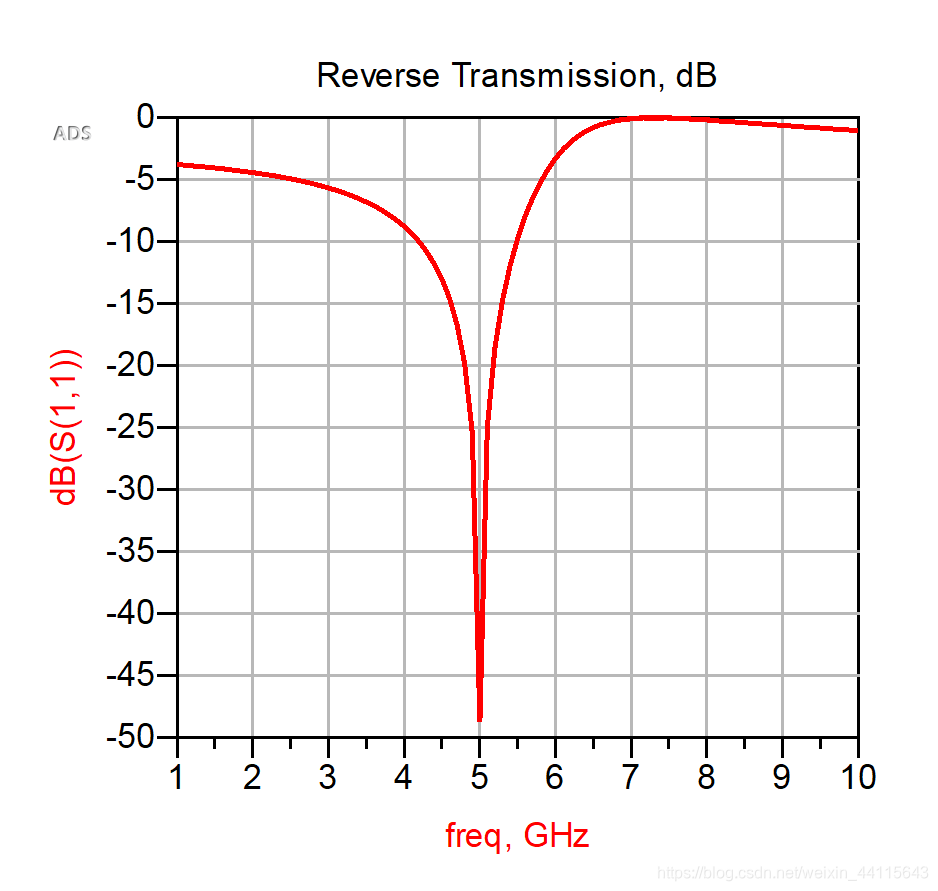

点击仿真按钮，加入一张S(1,1)参数图，可以看到此时S11较小，达到了匹配效果。

简单的阻抗匹配就已经完成了。
