将ADS(Advanced Design system)中的版图导入到AD(Altium Designer)中编辑

前言

先进设计系统 Advanced Design system(ADS)Agilent Technologies 是领先的电子设计自动化软件,适用于射频、微波和信号完整性应用。

AD全名Altium Designer,是卓越的 PCB 设计工具,前身为Protel,自1985年起它作为PCB设计工具的先驱者进而发展成为行业市场上的领导者之一。

在ADS中设计好版图后,其编辑功能较弱,且不利于实体化观察PCB,而使用AD编辑PCB更方便快捷。

ADS中的操作

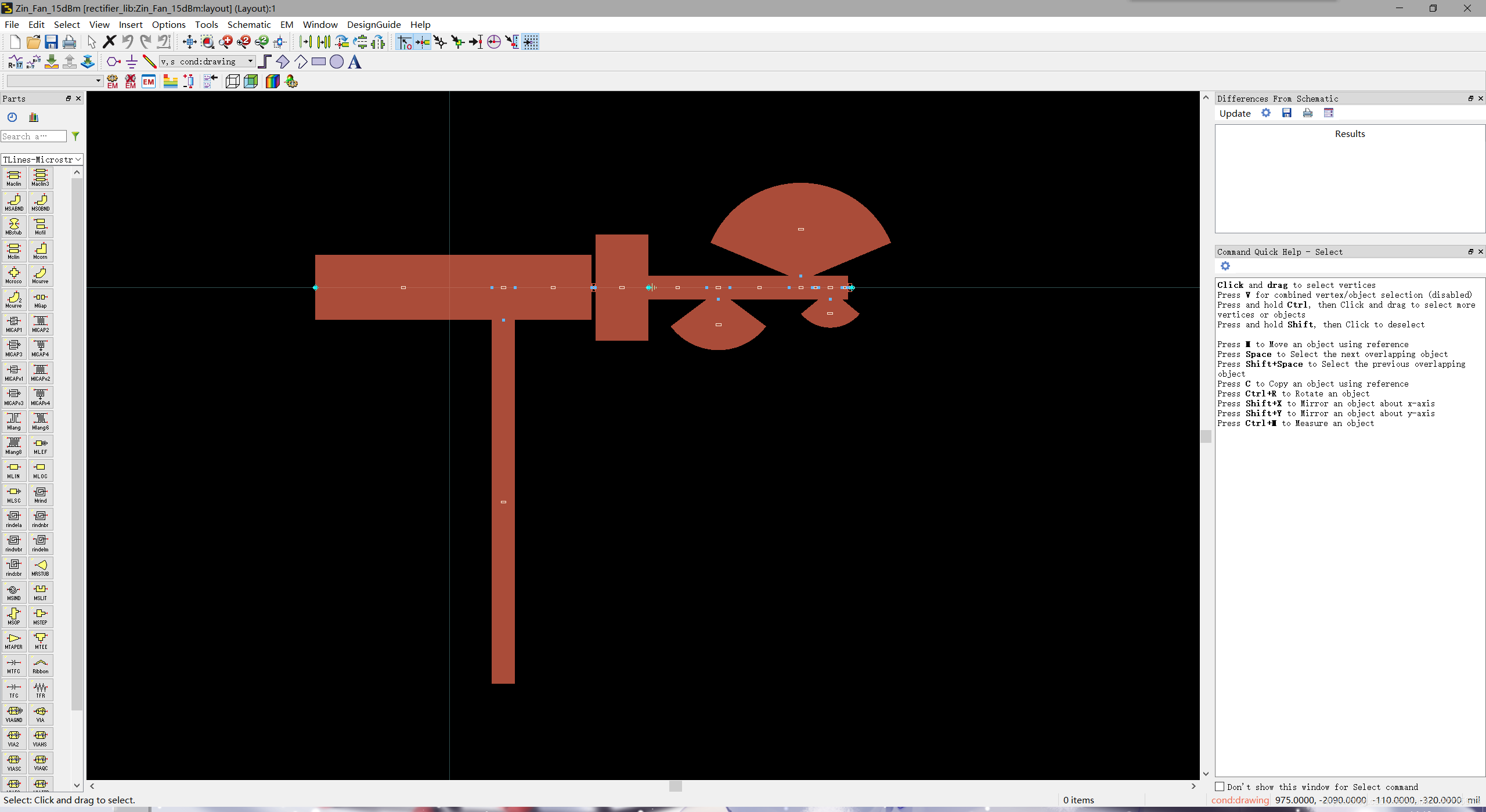

在ADS中设计好版图后,应该是下图的样子。

在这里插入图片描述

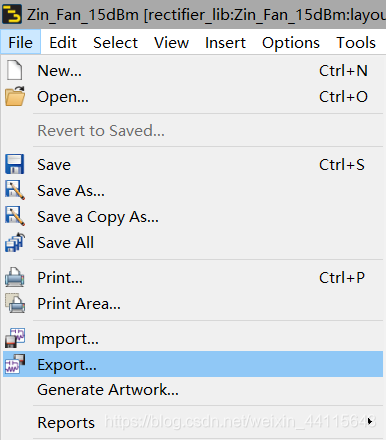

选择导出。

在这里插入图片描述

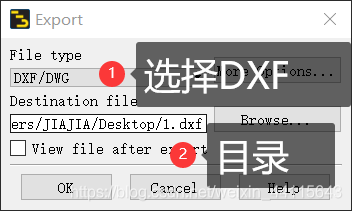

选择保存为DXF格式文件,然后选择要保存的位置,点OK。

在这里插入图片描述

这样,就成功导出了版图文件。

在AD中的操作

将刚刚导出的版图文件导入AD中,铺铜之后就方便编辑了。

在AD中根据自己的需要,建立好原理图和PCB文件,这样方便修改。

在这里插入图片描述

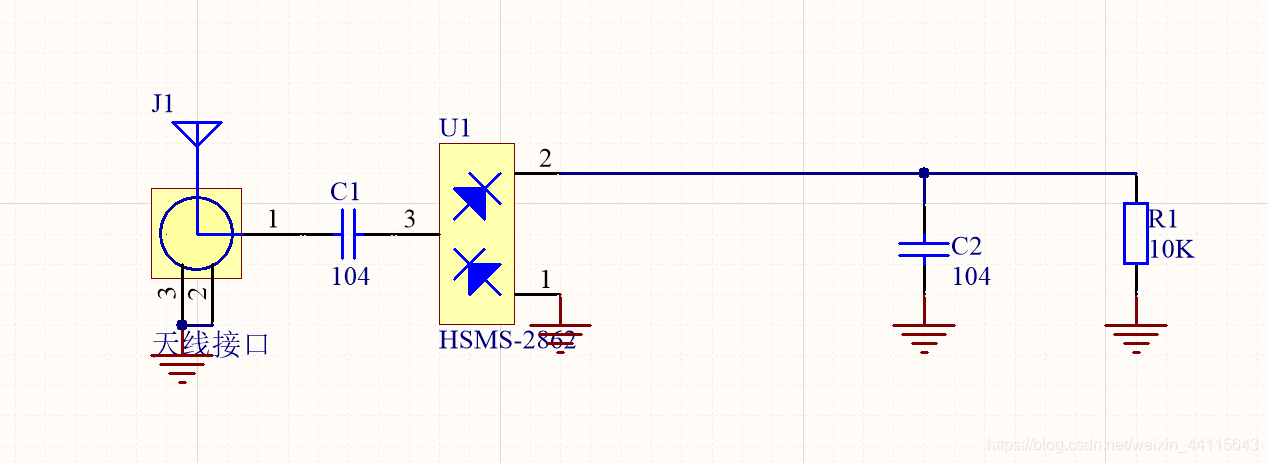

在原理图文件中,设计好自己的元器件,这样就能方便导入自己库中的电容电阻封装。我这里设计的是一个倍压整流的原理图。

在这里插入图片描述

按照下面步骤把DXF导入。

在这里插入图片描述

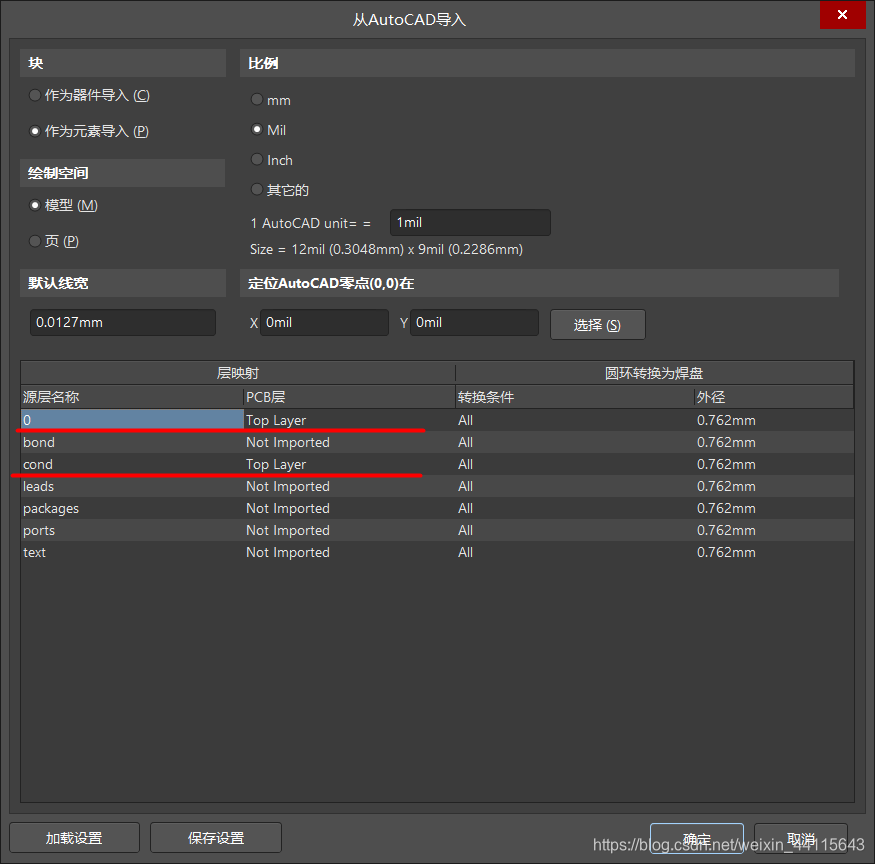

设置不同层导入的位置。一般设计含有微带线的PCB只有两层,而Top层是微带线,Bottom层是GND,所以我们只需要把ADS中的0层和cond层设置为Top层,其他的层不导入就行了。

在这里插入图片描述

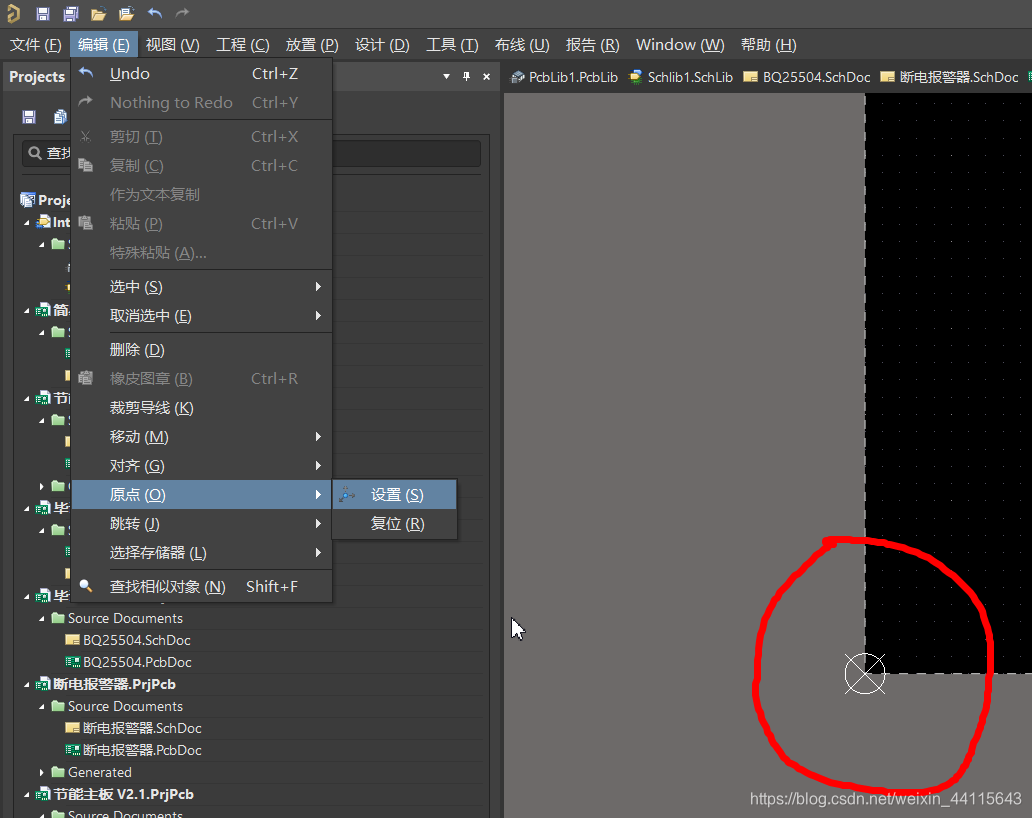

设置好原点,在PCB的左下方,同时移动微带线,到PCB合适的位置。

在这里插入图片描述

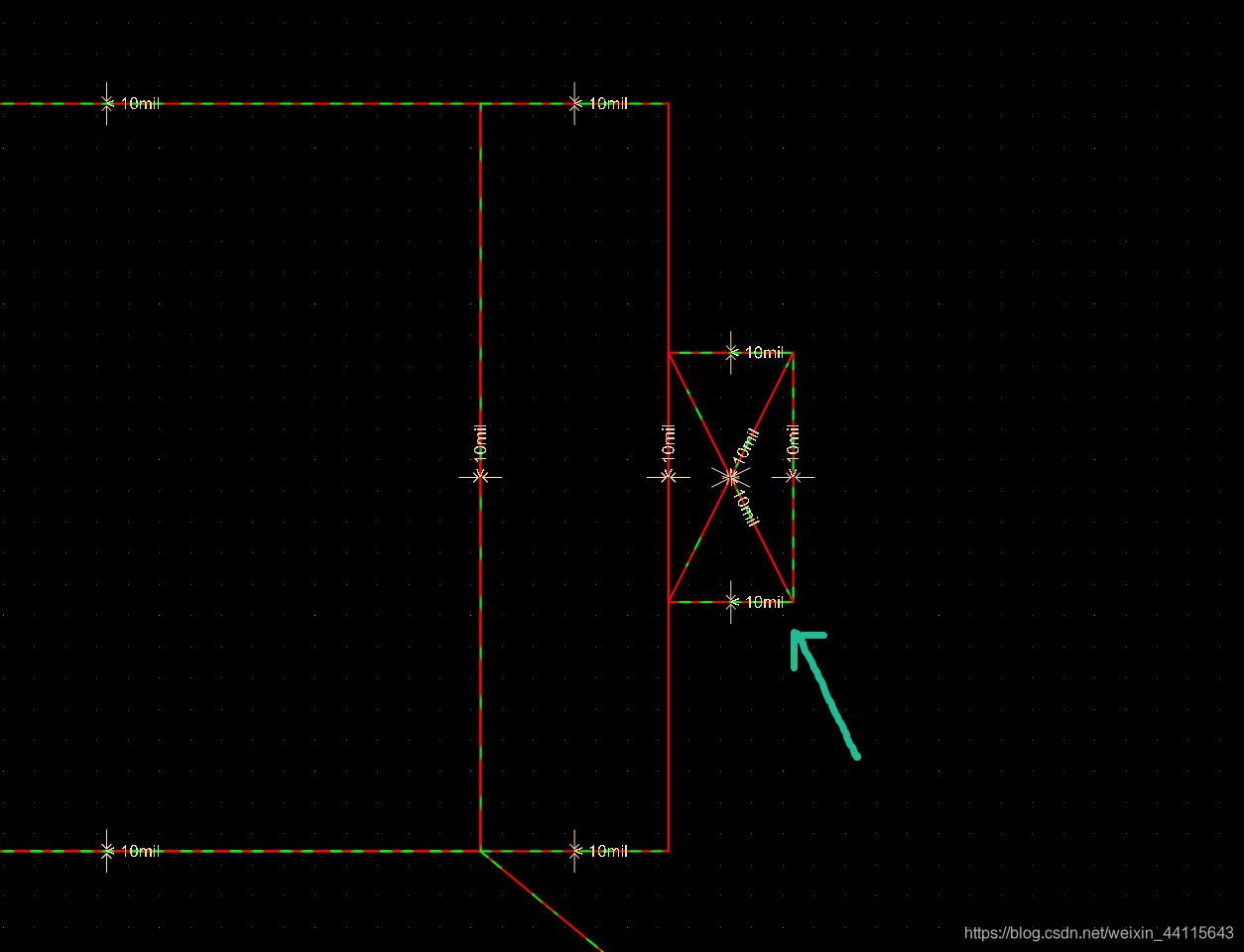

删除图中不需要的线,例如下图中,是因为ADS中0603的封装缺失。以及铺铜中间多余的线段。
在这里插入图片描述

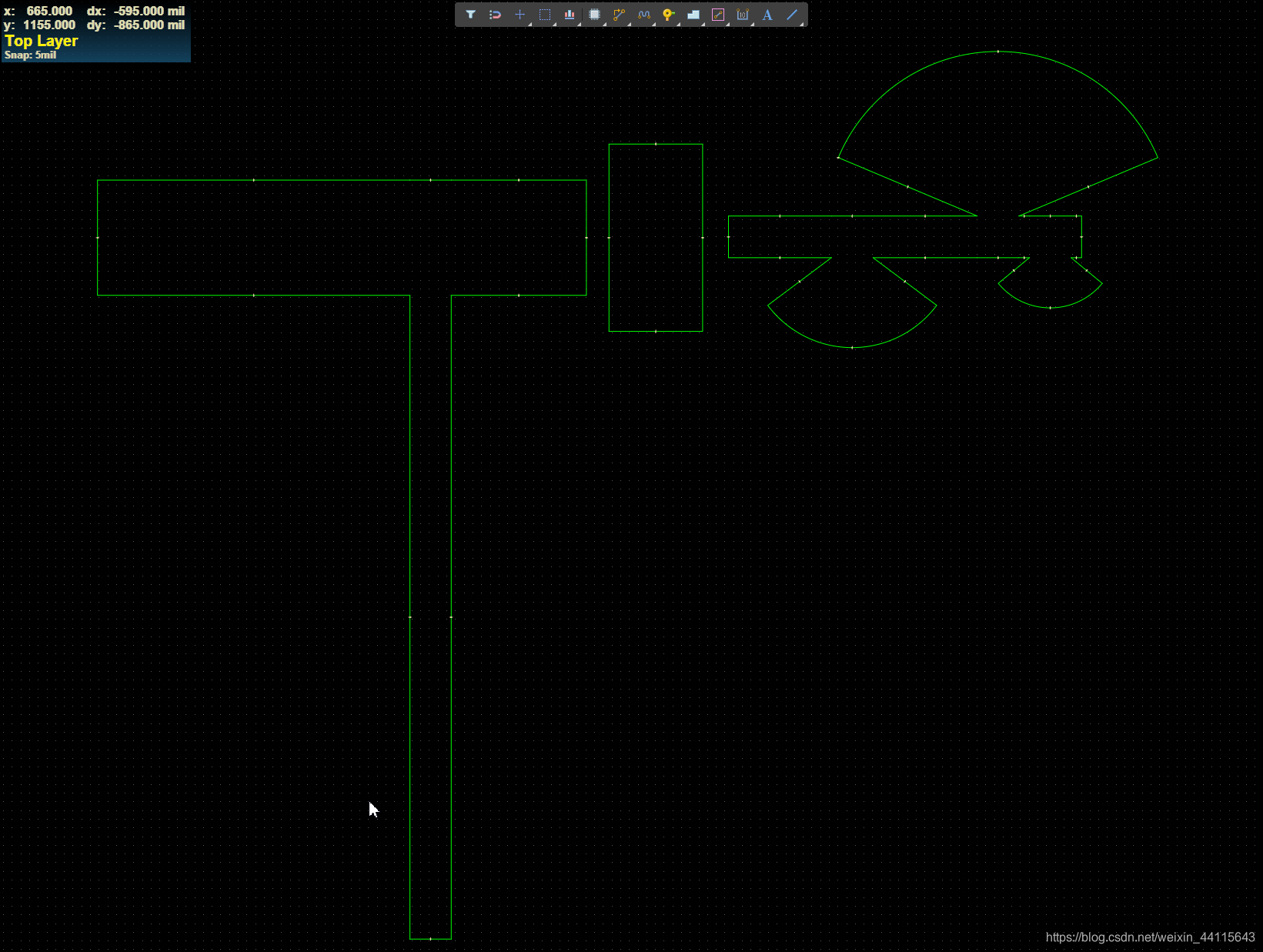

图中就剩下我们需要的微带线,一共三段。

在这里插入图片描述

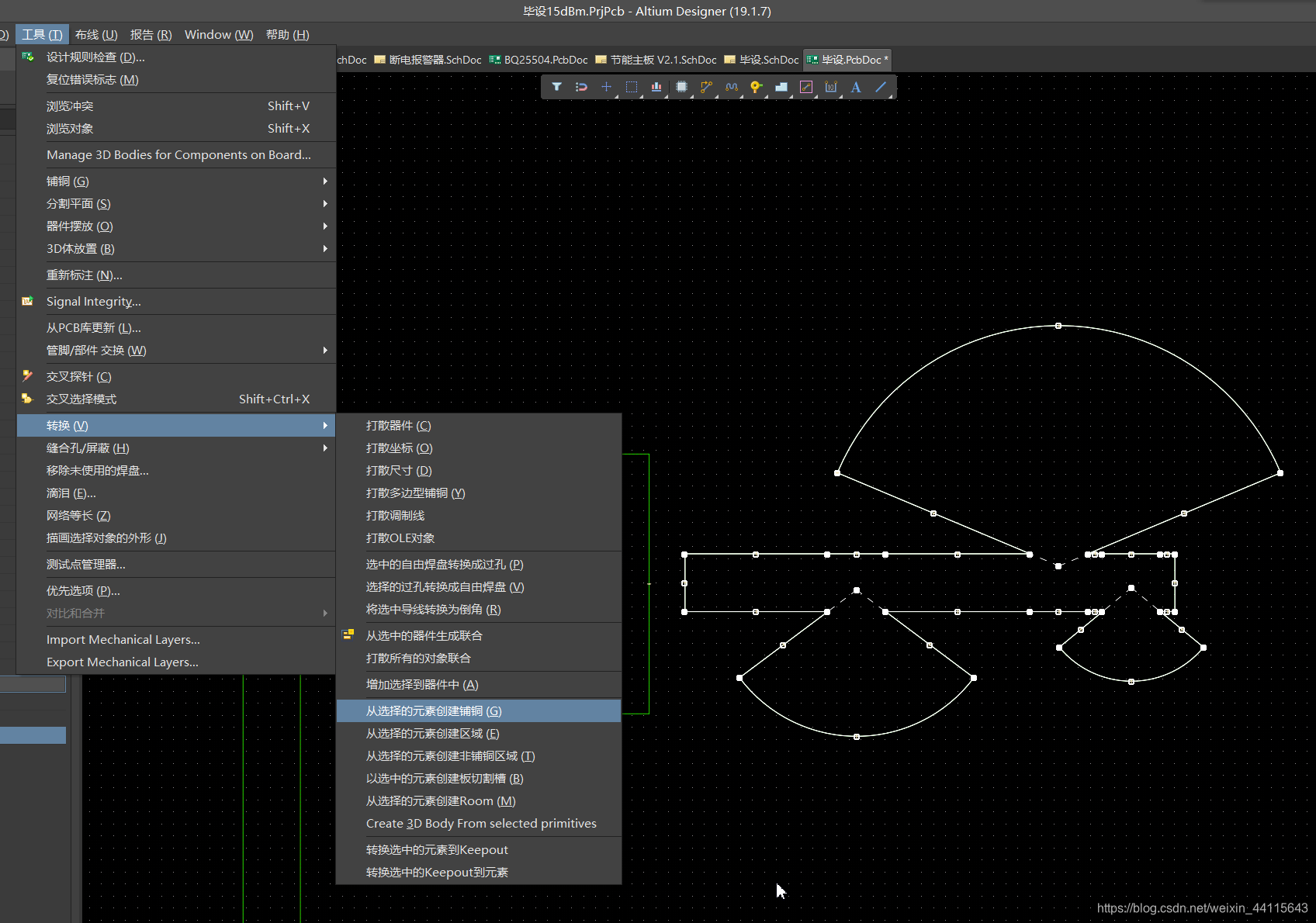

选择需要完成铺铜的一段微带线所有线条,进行创建铺铜。

工具 -> 转换 -> 从选择的元素创建铺铜。
快捷键 T -> V -> G

在这里插入图片描述

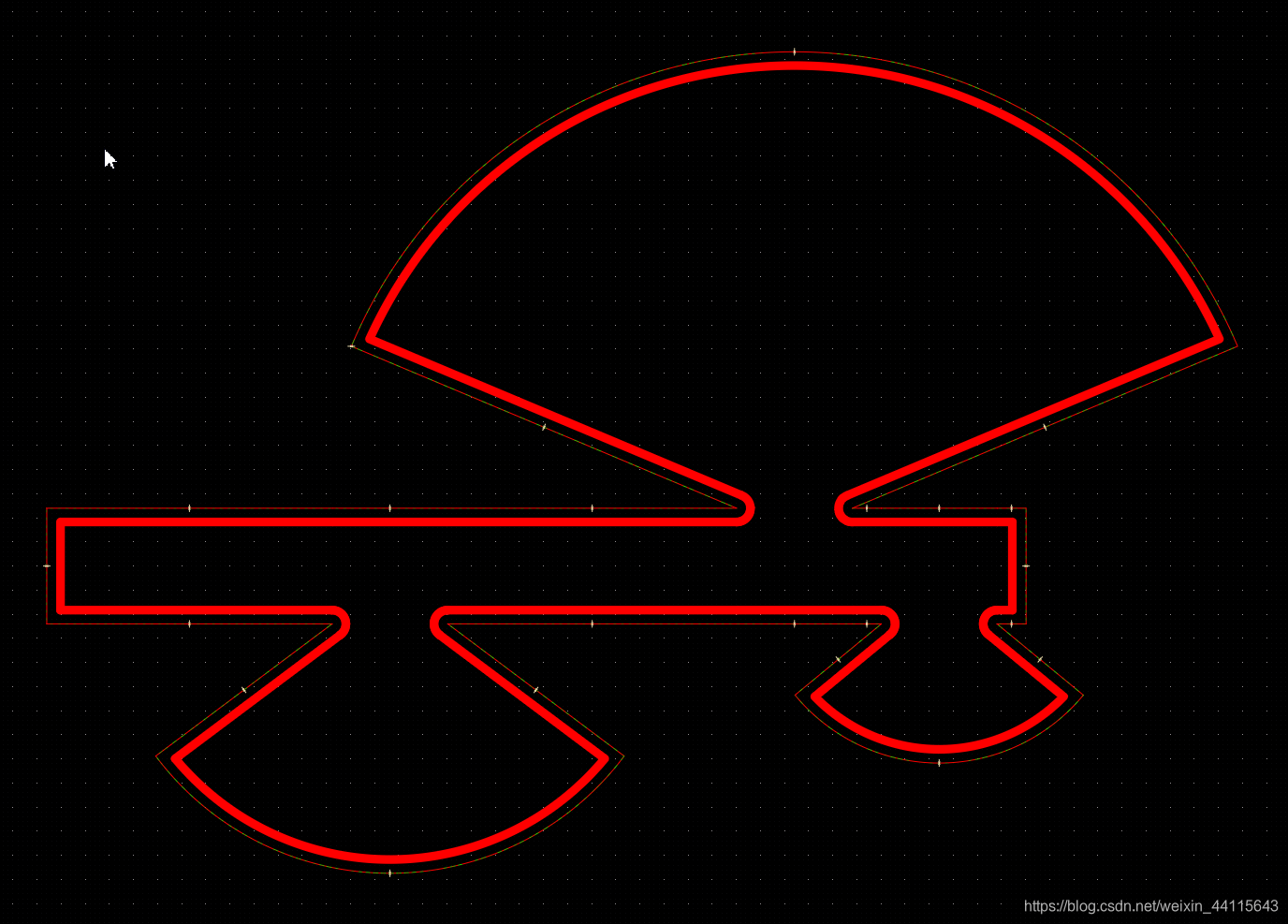

创建铺铜成功是下图样子。

在这里插入图片描述

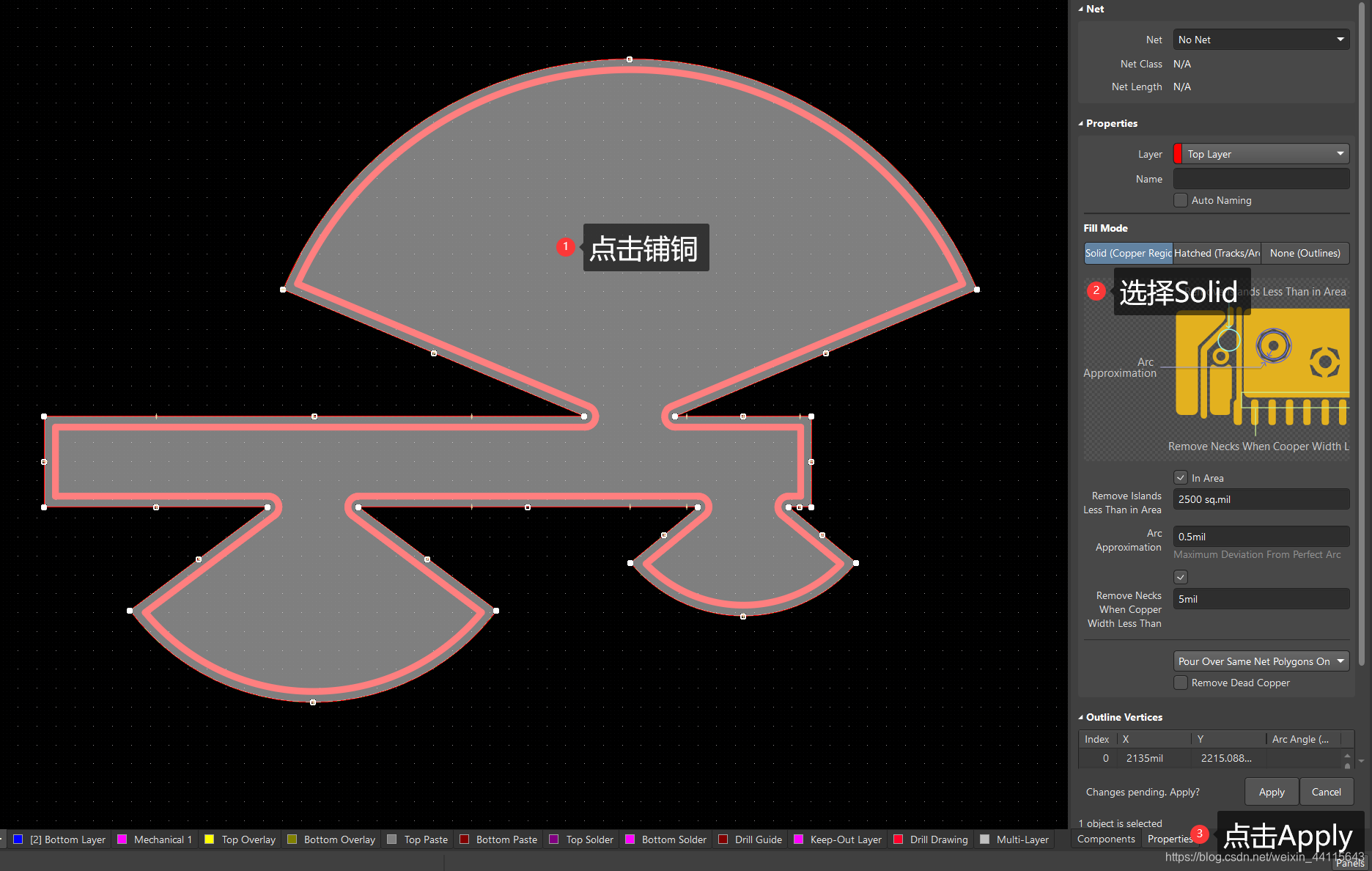

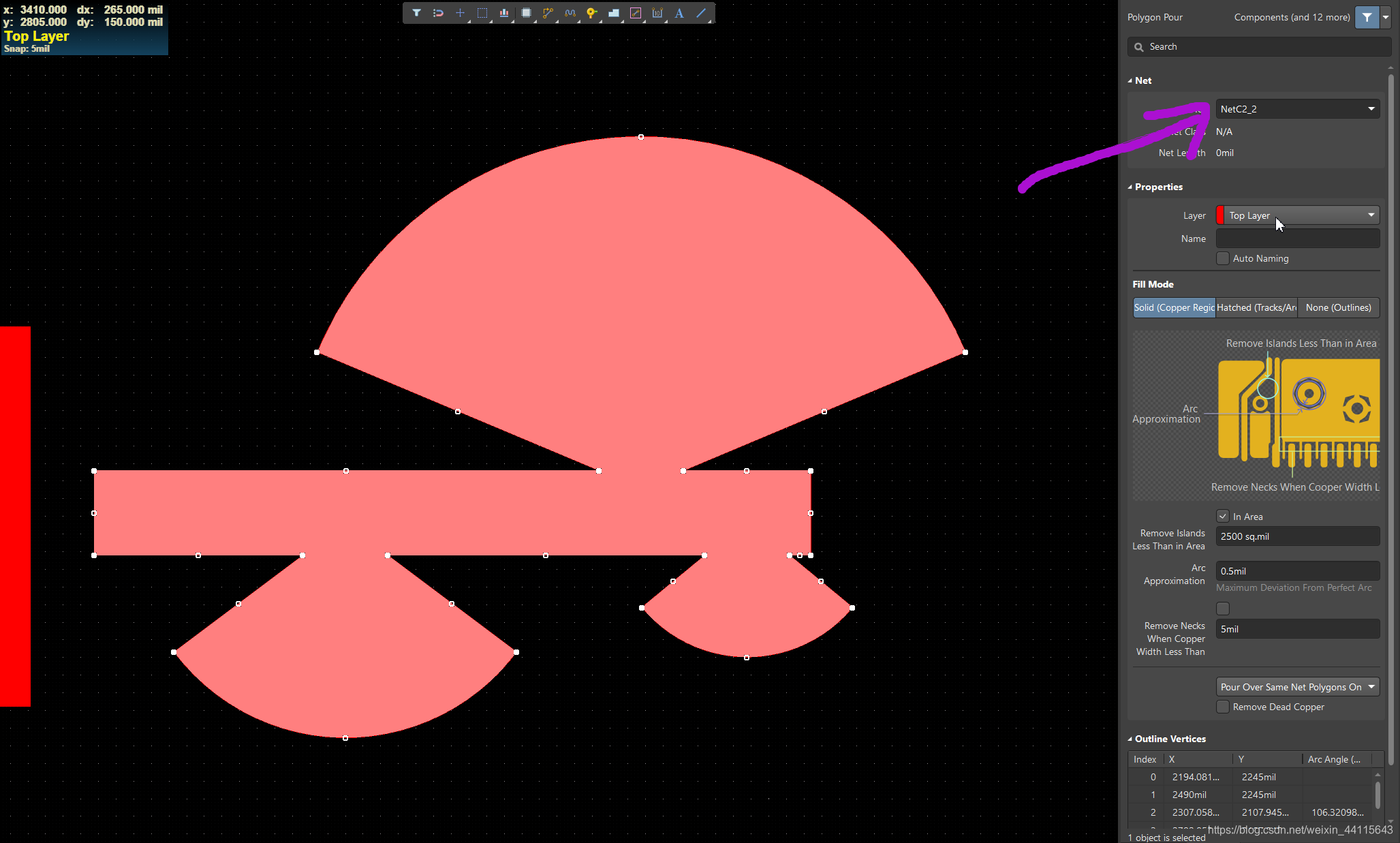

但这还不是我们需要的,我们只需要单击这个铺铜,在右边选择铺铜类型,再点击Apply。

在这里插入图片描述

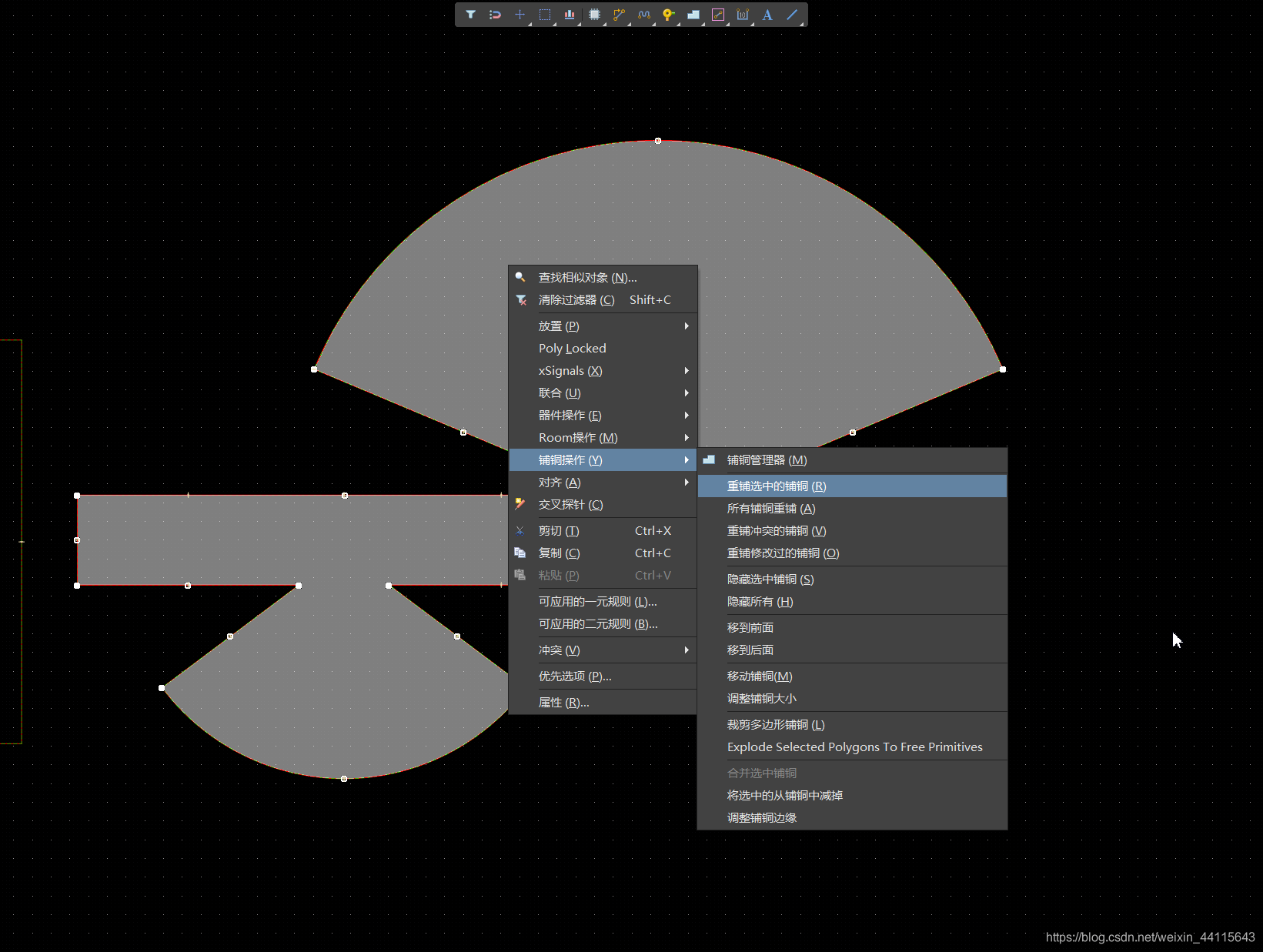

再重新铺铜即可(快捷键Y -> R)。

在这里插入图片描述

效果如下。铺铜没有这个效果的,把铺铜稍微移动位置,会发现下面还有一些重合的线段,删除线段后重新铺铜就有这个效果了。

在这里插入图片描述

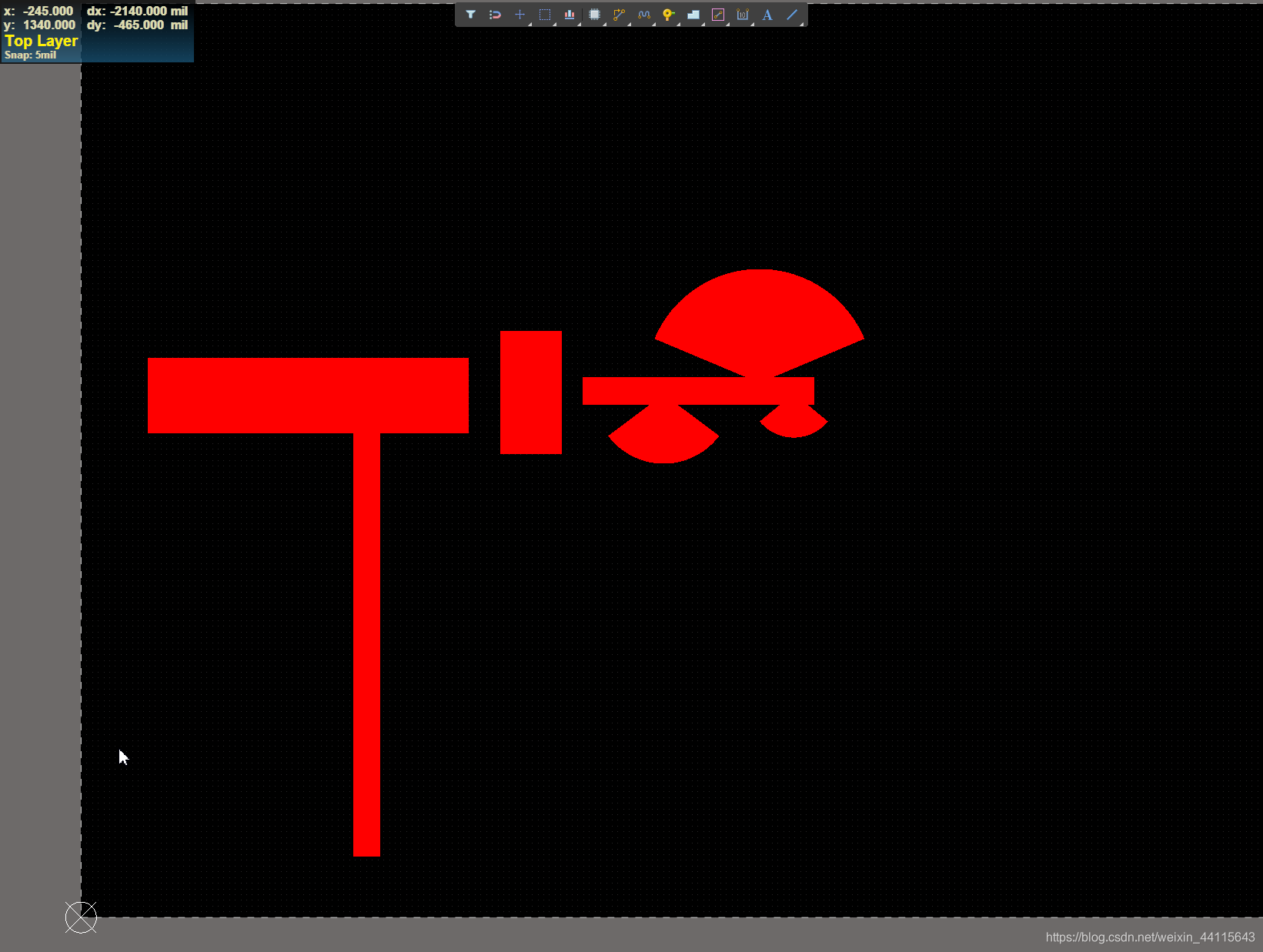

其他的几段微带线也这么做,就达到了ADS中的效果了。

在这里插入图片描述

网络标号的对应

上面那一步只是制作了微带线,现在还需要导入元器件,并且把网络标号对应。

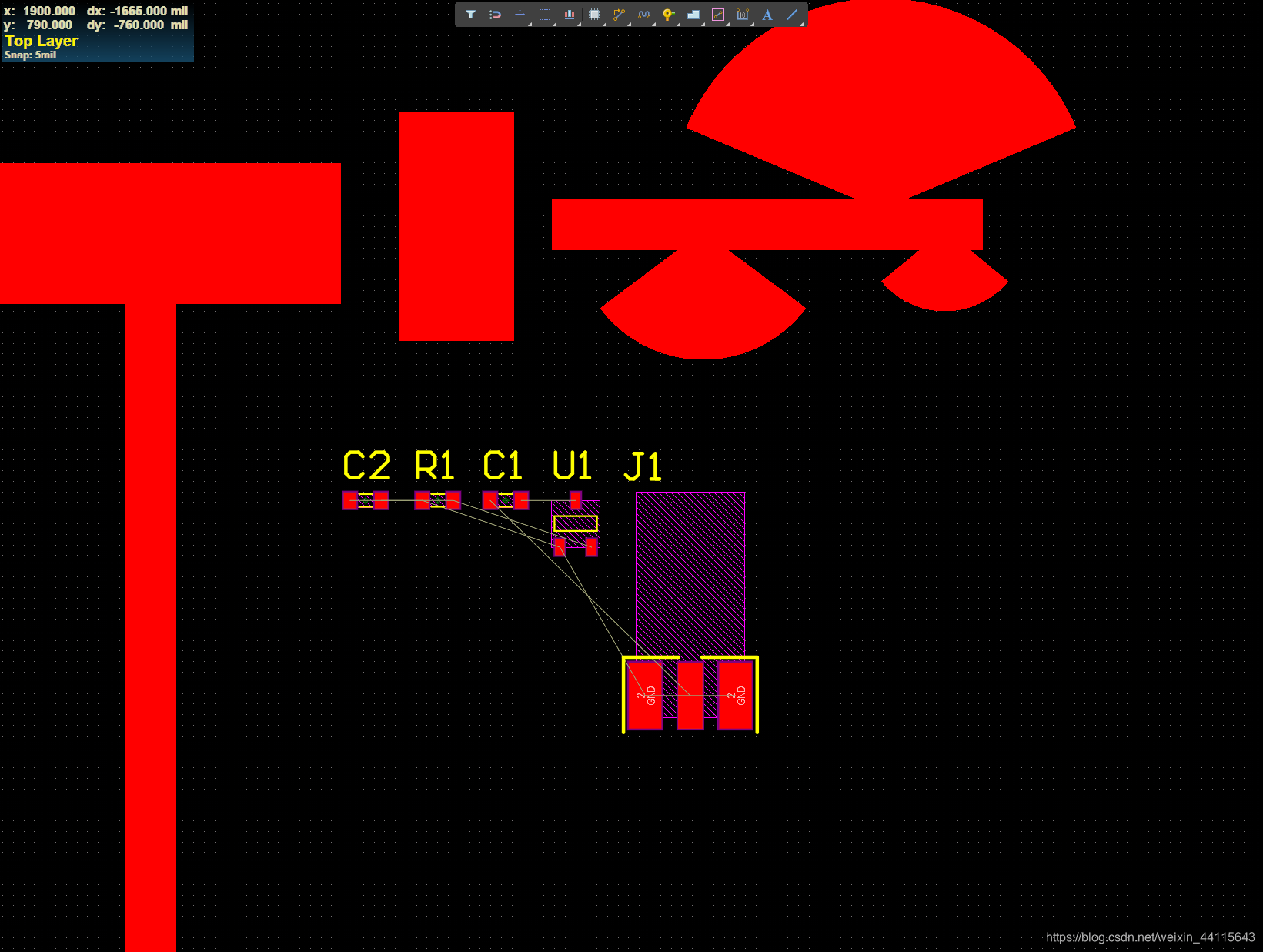

生成网络表,导入元器件后。

在这里插入图片描述
在这里插入图片描述

单击铺铜,修改这个铺铜的网络标号,就能一一对应了。

在这里插入图片描述

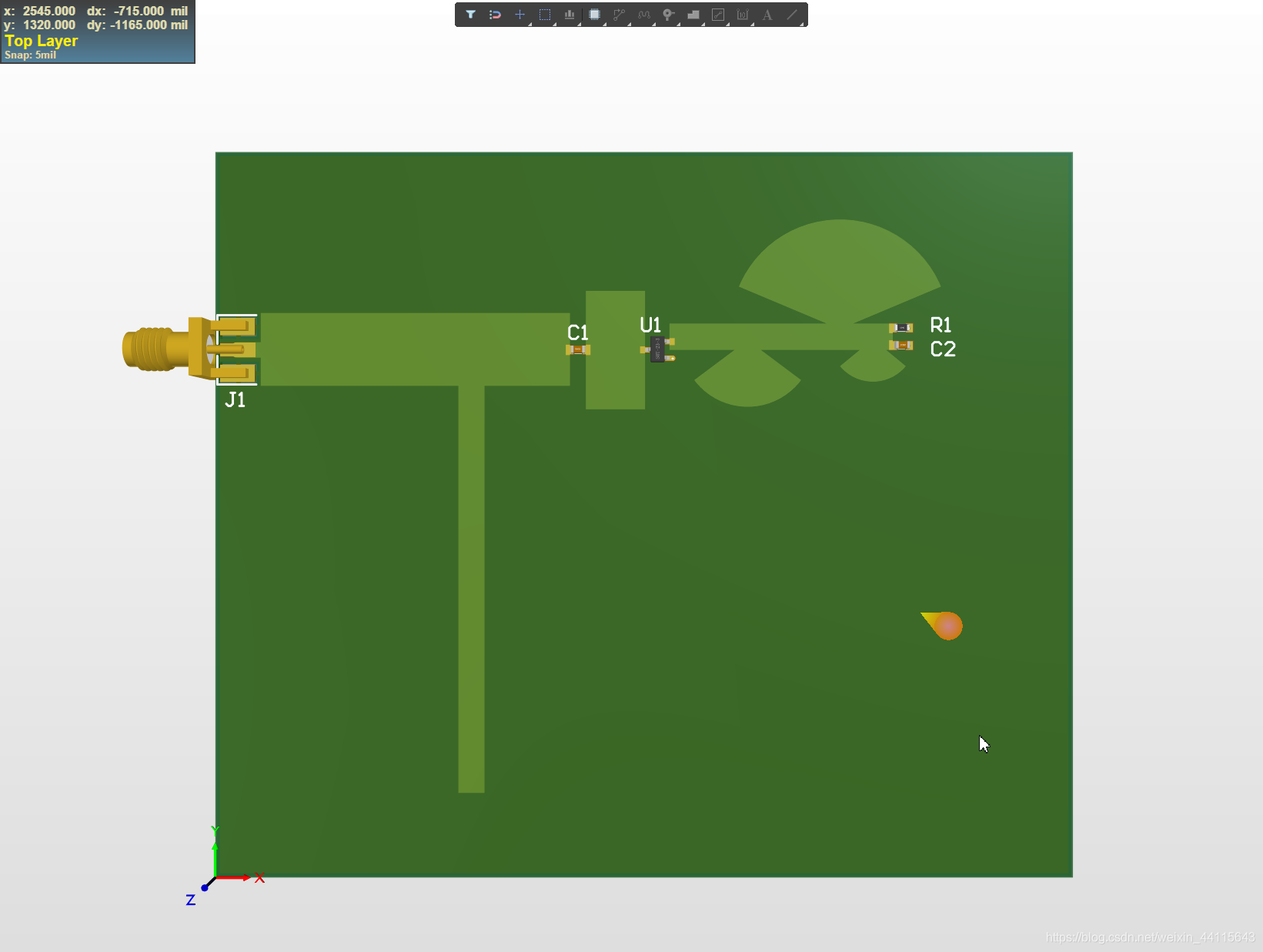

把器件摆放完,这个PCB就设计完成了。

在这里插入图片描述
