ADS（Advanced Design system）创建Symbol并放置

前言

先进设计系统 Advanced Design system（ADS）Agilent Technologies 是领先的电子设计自动化软件，适用于射频、微波和信号完整性应用。

在很多时候，我们设计的电路太复杂，同时有些模块电路是可以重复使用的，我们就需要创建Symbol，来简化电路的设计。

原理图

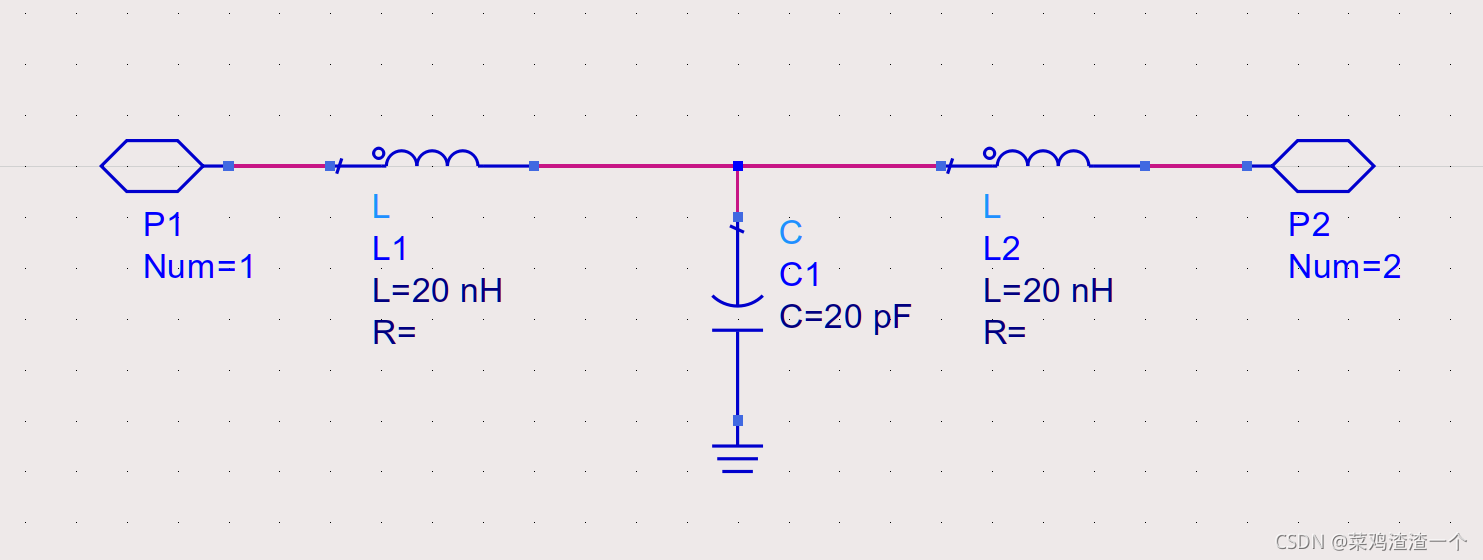

简单设计一个低通滤波器，创建下面的原理图，输入端和输出端添加两个Pin。

创建Symbol

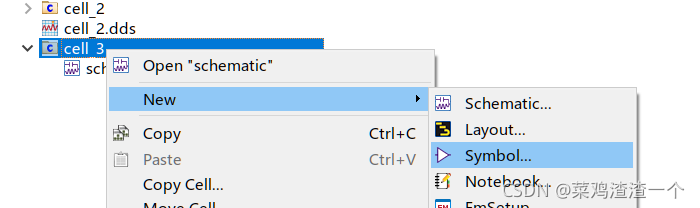

在工程目录，右键，新建一个Symbol。

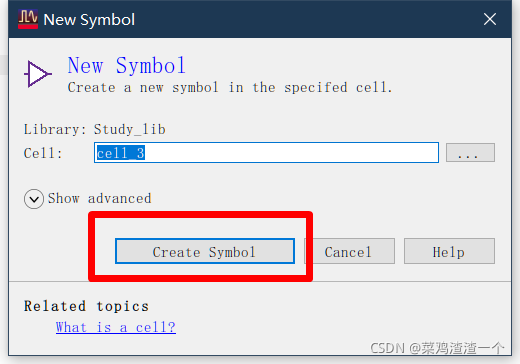

默认设置。

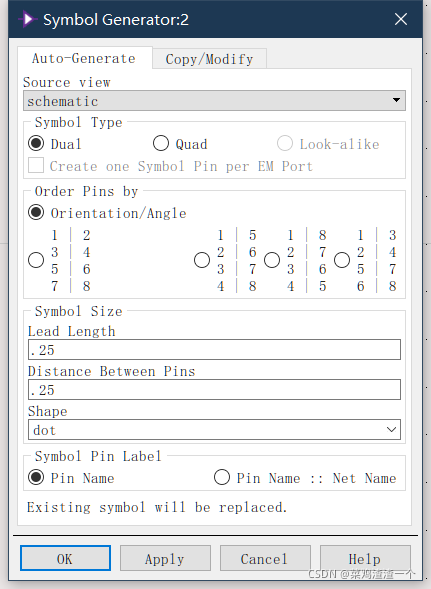

默认设置。

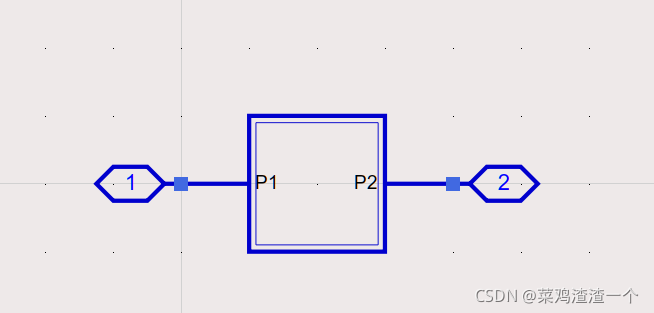

创建了一个默认的两端口器件。

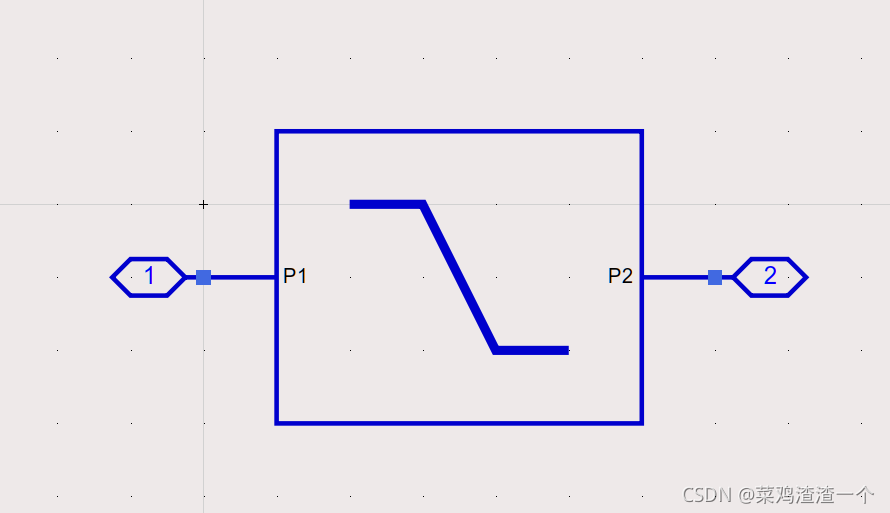

重新绘制一下，直观一些。

点击保存后，可以看到工程目录下，创建好的Symbol。

参数设置

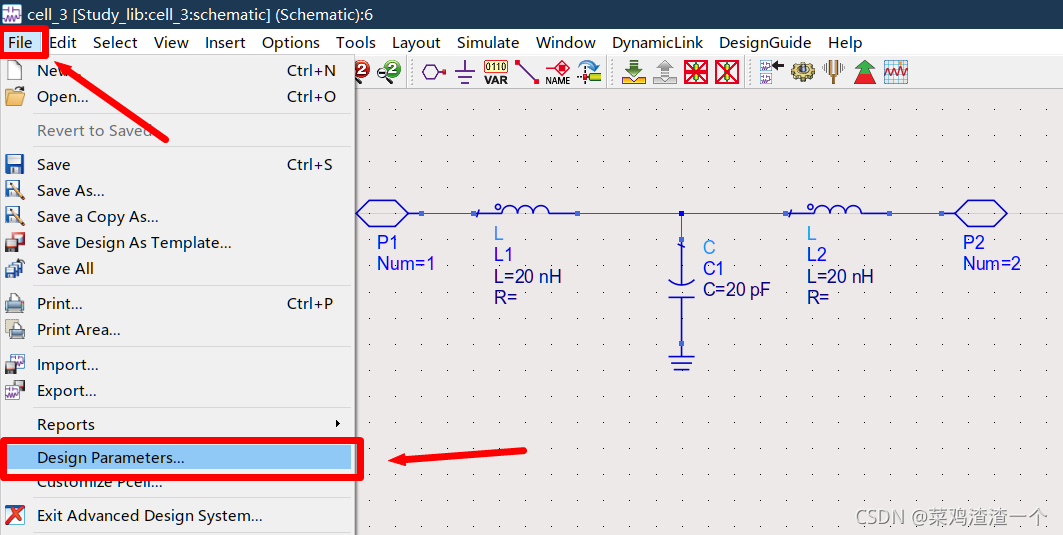

如果需要将值设计成变量，供上级电路使用，那么就选择参数设计。

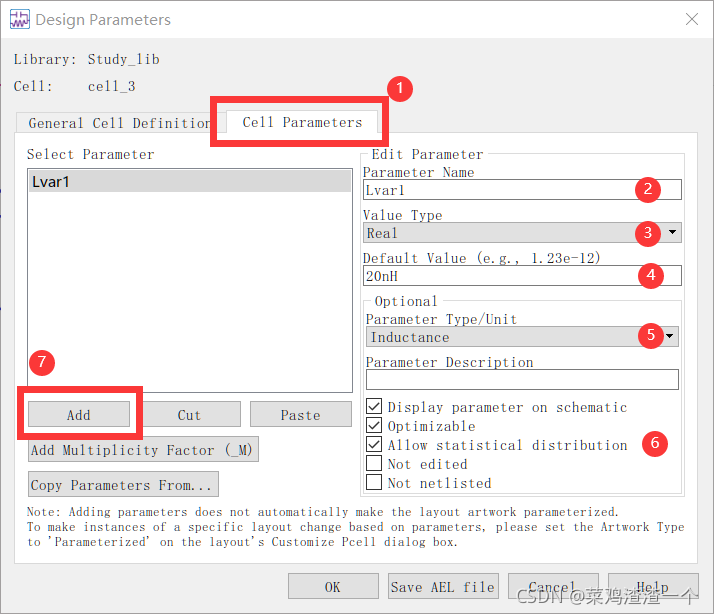

安装以下步骤：

1. 在Cell Parameters中，设计有关的参数。
2. 设置变量名称。
3. 设置变量类型，有实数，字符等。
4. 设置值。
5. 设置为变量的单位类型，有电容，电感等。
6. 设置是否可编辑，是否可用于目标优化等。
7. 添加。

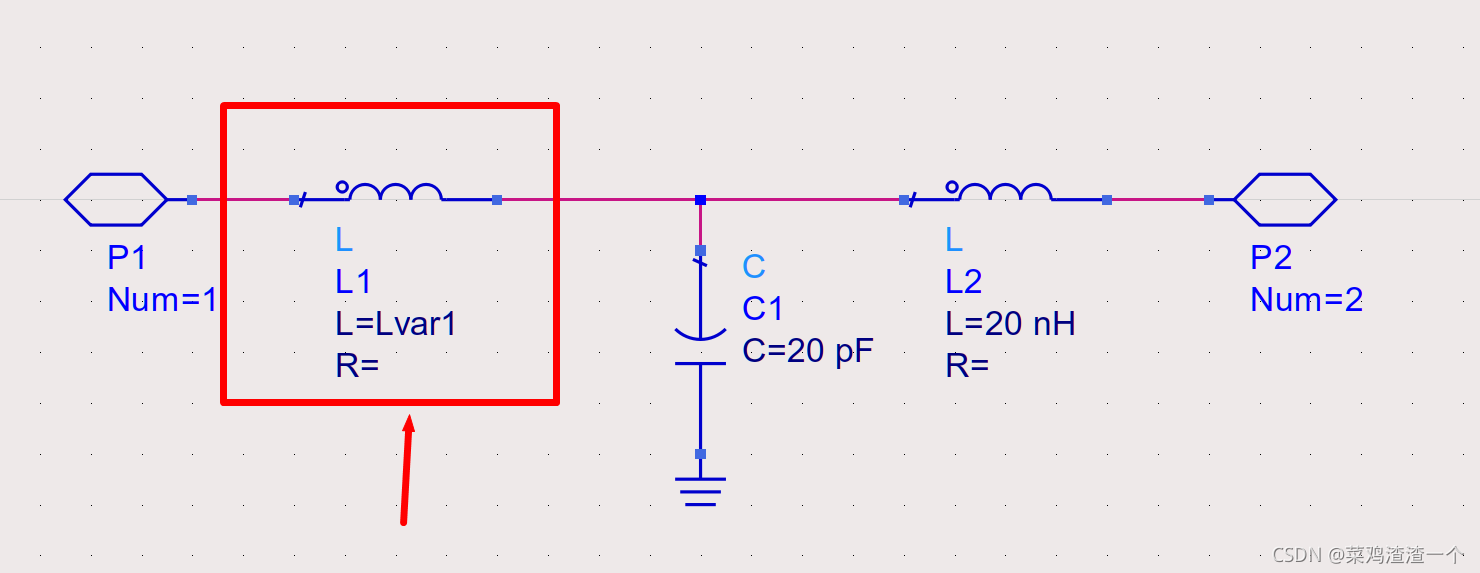

这里设计好了一个电感的值。

放置Symbol

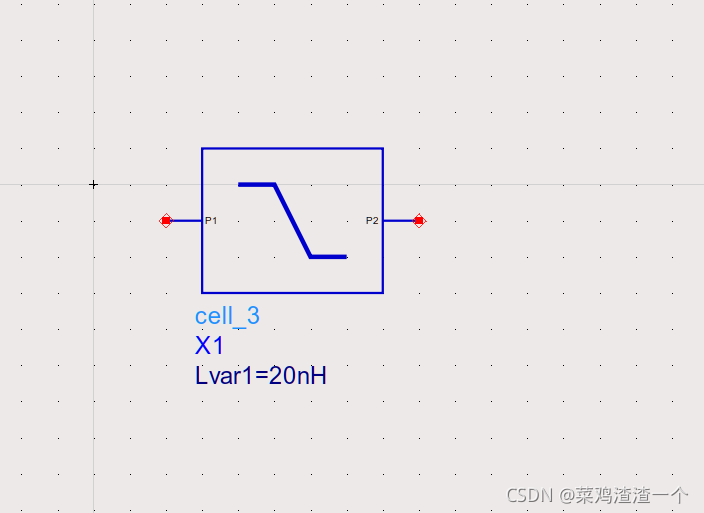

直接选中Symbol，拖动到原理图中即可。

可以看到，设计好的变量为Lvar1。
