前言

Vitis HLS，可以通过它，用C和C++建立和封装一个IP核，从Vivado 2021的版本开始内置，用于替代Vivado HLS，由于它太新了，网上有关教程很少（2020的版本还是Vivado HLS），所以这个系列的文章，用于记录如何使用Vitis HLS。

使用Vitis HLS开发时，最好不要再使用C语言，而是C++，同时，使用一些旧教程中提到的"ap_cint.h"头文件会报错，这点请看后文提到的“错误1”。所以本文所有代码将使用C++。

新建工程

建立工程

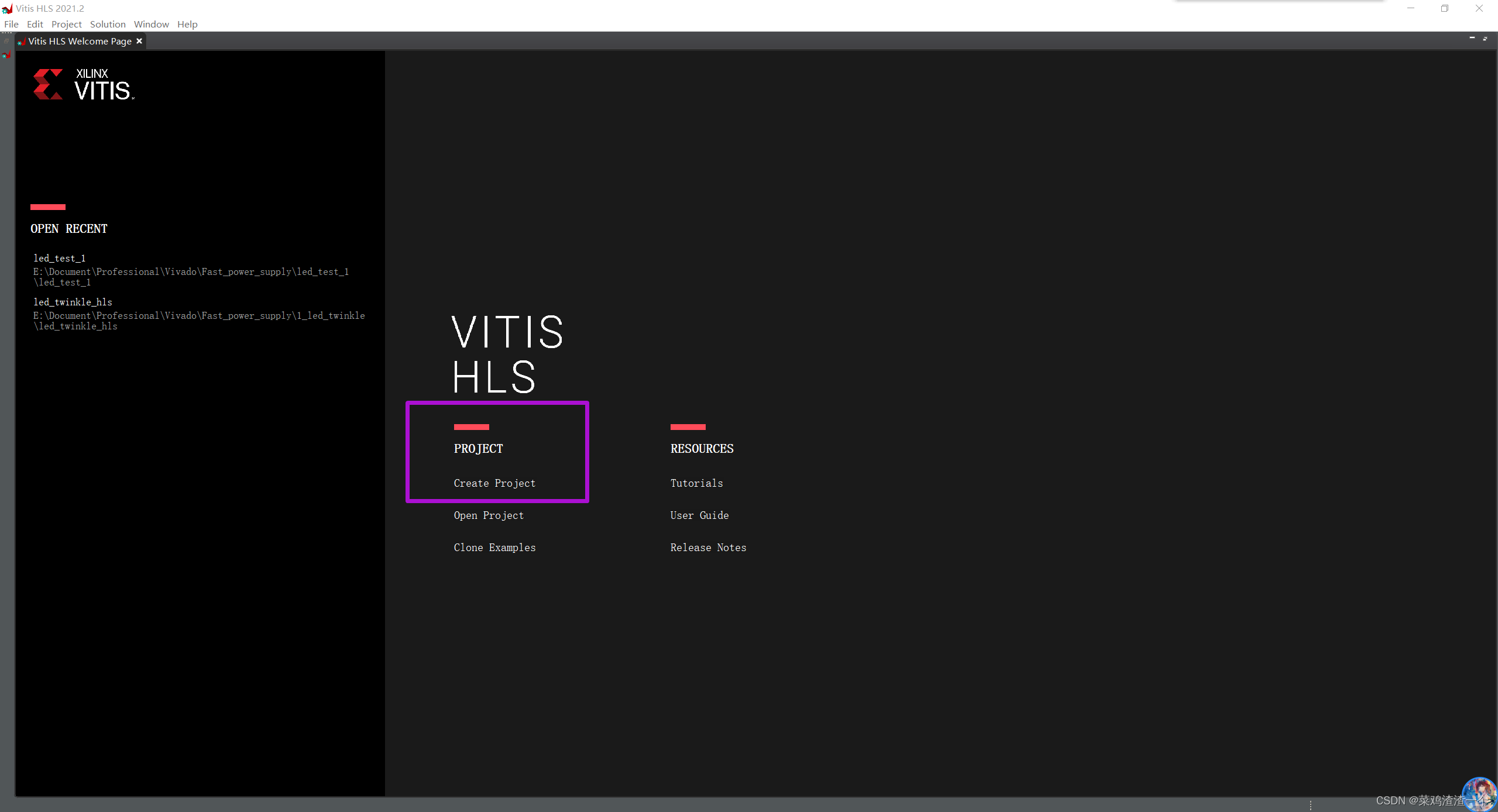

打开软件后，新建一个工程。
在这里插入图片描述

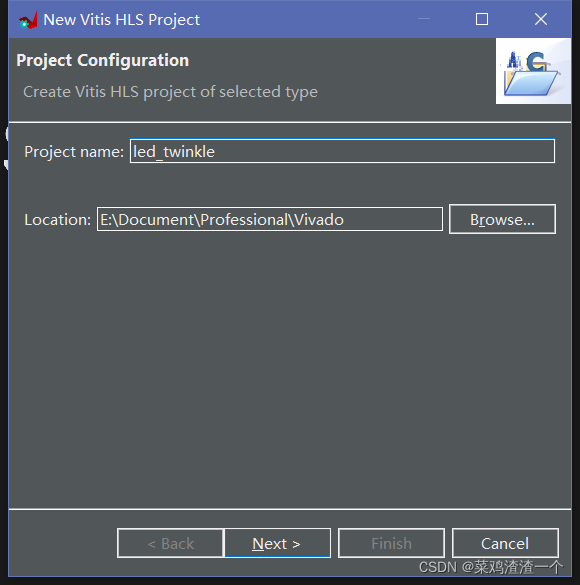

设置好工程目录和工程名。
在这里插入图片描述

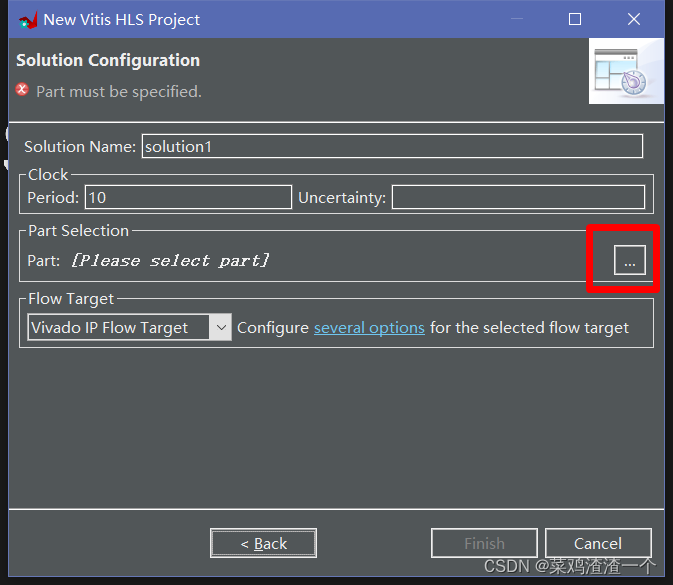

一路next，它要我们添加两个文件，我们这里略过。到了选择器件一栏。
在这里插入图片描述

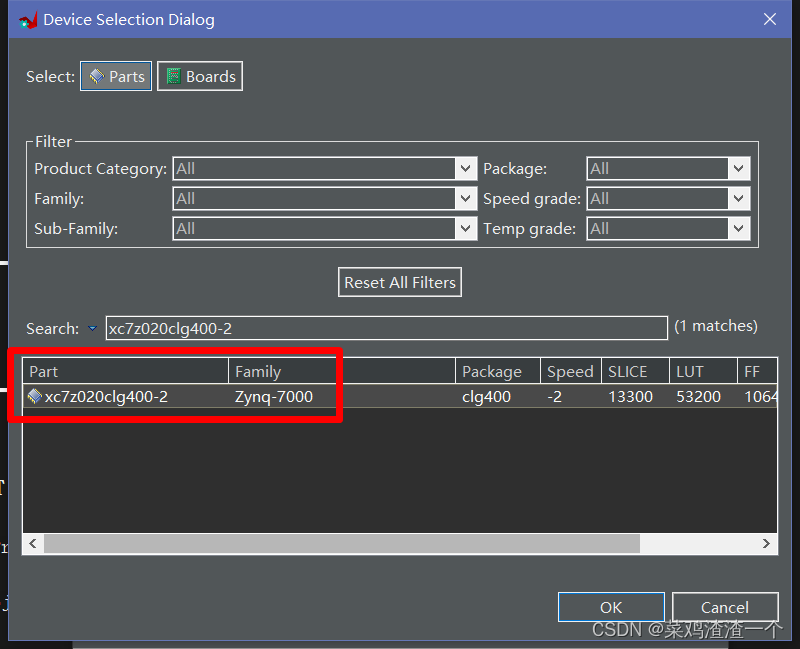

我这里使用的是xc7z020clg400-2。
在这里插入图片描述

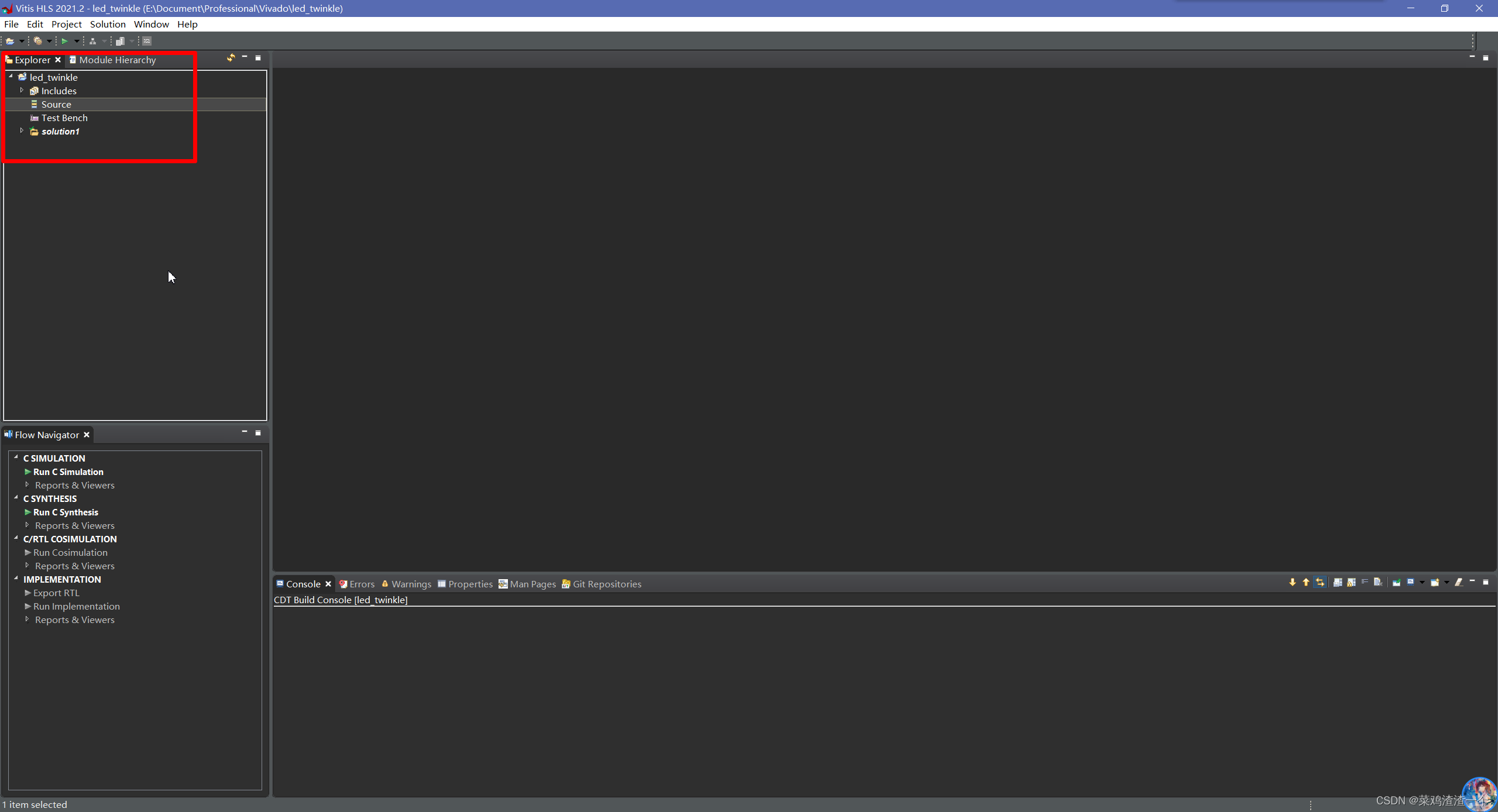

点击ok，然后点击finish，就到了开发界面。
在这里插入图片描述

编辑源码

一开始，我们关注左上角的窗口。
在这里插入图片描述

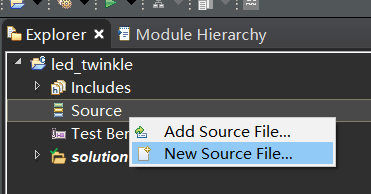

在Source一栏，我们新建两个源文件。
在这里插入图片描述

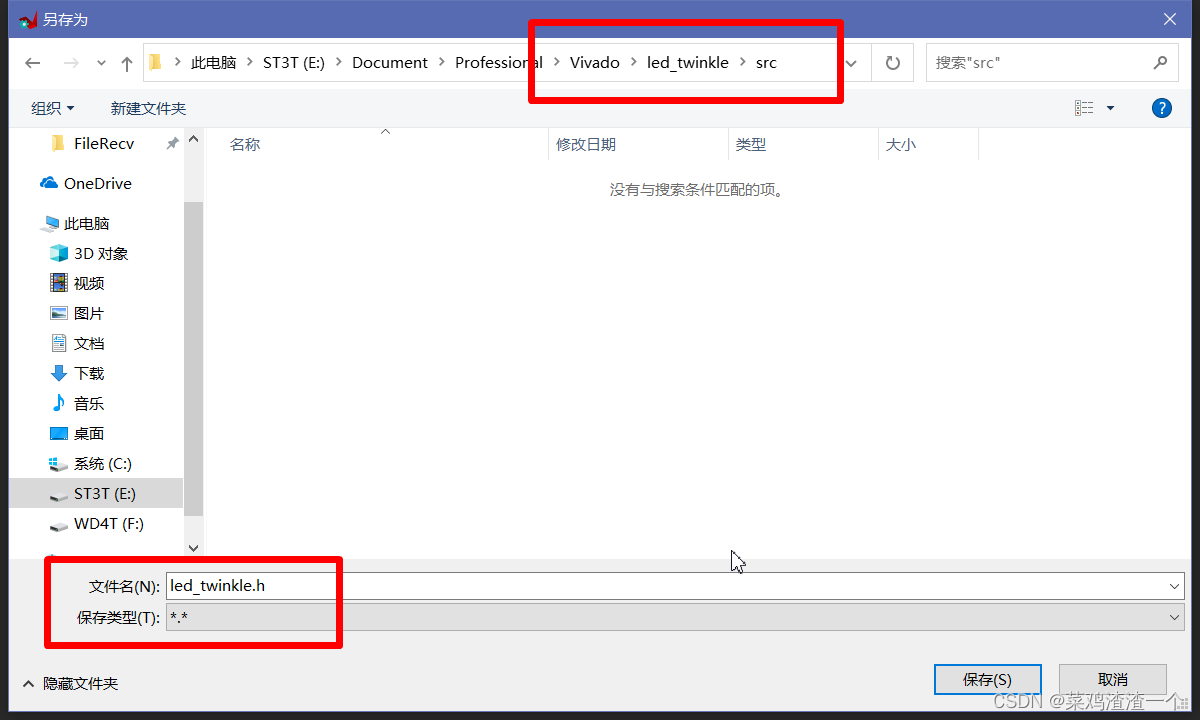

在工程目录下新建一个“src”文件夹用于存放代码文件。这里新建一个h头文件和一个cpp文件。由于使用的是C++，文件名后缀是cpp。
在这里插入图片描述

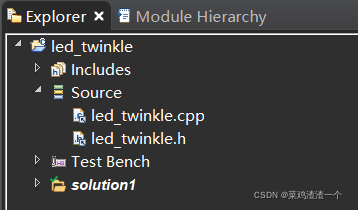

新建好了后，窗口会显示。
在这里插入图片描述

这里给出两个文件的代码。

led_twinkle.h

#include <ap_int.h>
void led_twinkle(ap_int<1> *led);

led_twinkle.cpp

#include "led_twinkle.h"

#define DELAY_TIME 50000000
#define DELAY_TIME_HALF 25000000 //optimize
//50000000

void led_twinkle(ap_int<1> *led){
	int i;
	for(i = 0;i < DELAY_TIME;i++){
		if(i < DELAY_TIME_HALF)
			*led=0;
		else
			*led=1;
	}
}

注意：以下所有截图中代码都有错，请按上面列出的代码运行

设置端口

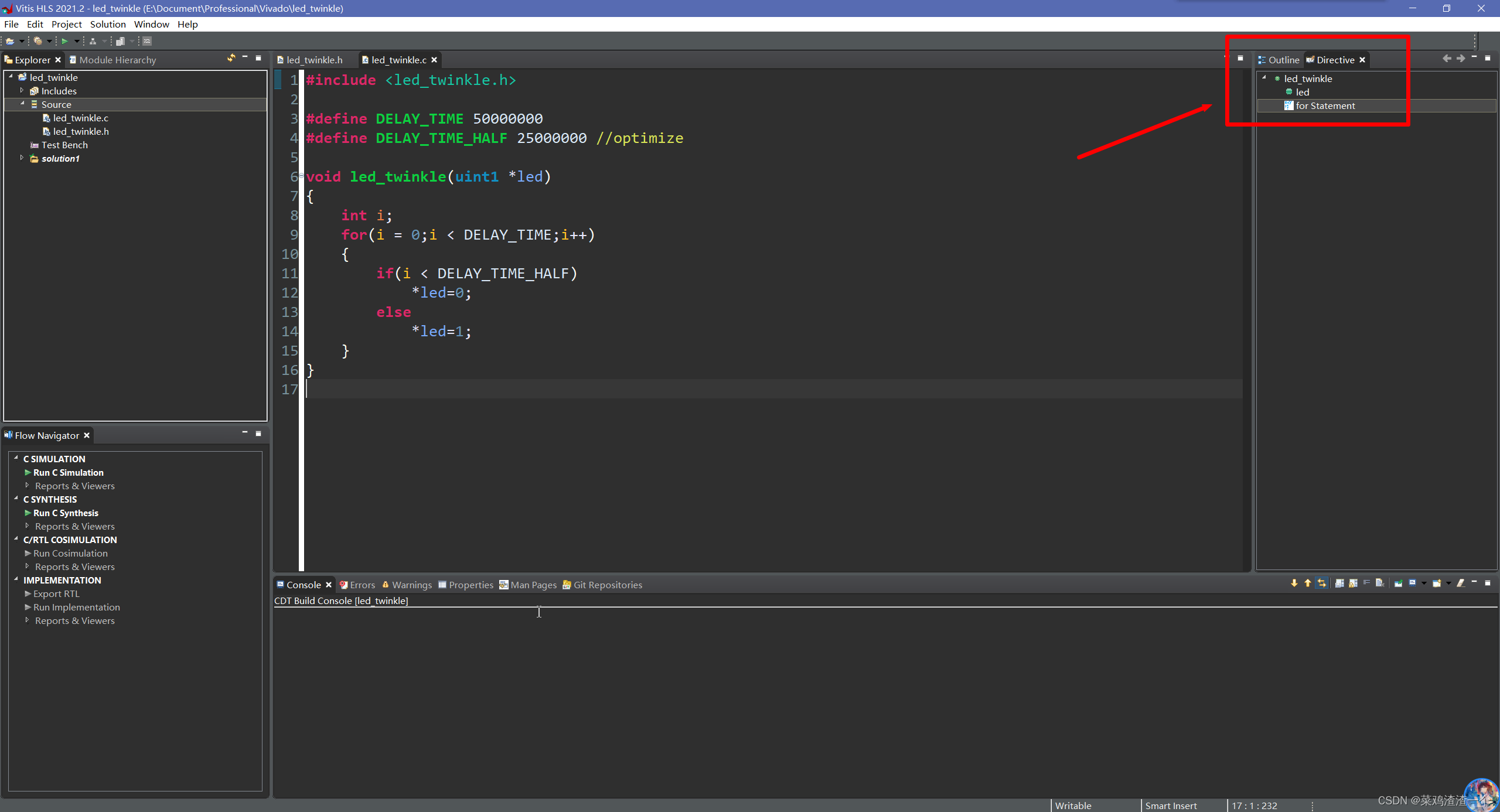

在led_twinkle.cpp文件下，关注右上角的窗口。
在这里插入图片描述

给函数添加一个指令。
在这里插入图片描述

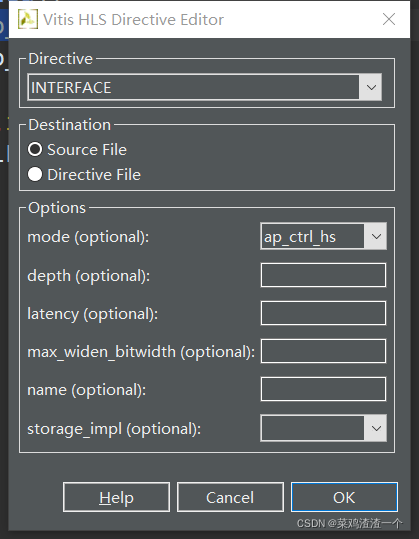

按照下面图片设置。注意，这里如果设置成ap_ctrl_none，在C/RTL仿真时会报错，具体参见错误4（当然也可以跳过C/RTL仿真）。
在这里插入图片描述

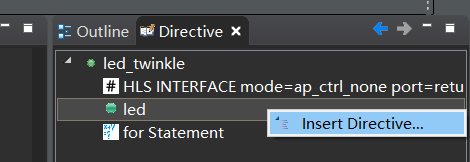

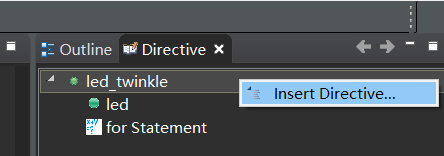

给输出端口也添加一个指令。
在这里插入图片描述

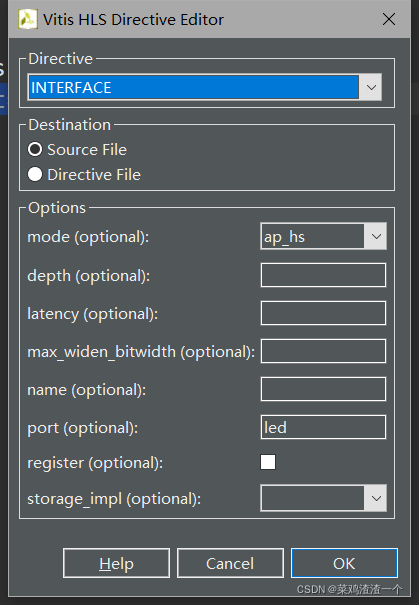

同样地，要按下图设置，设置成ap_none会弹警告，具体参见错误4（也可以不理会，设置成ap_none）。
在这里插入图片描述

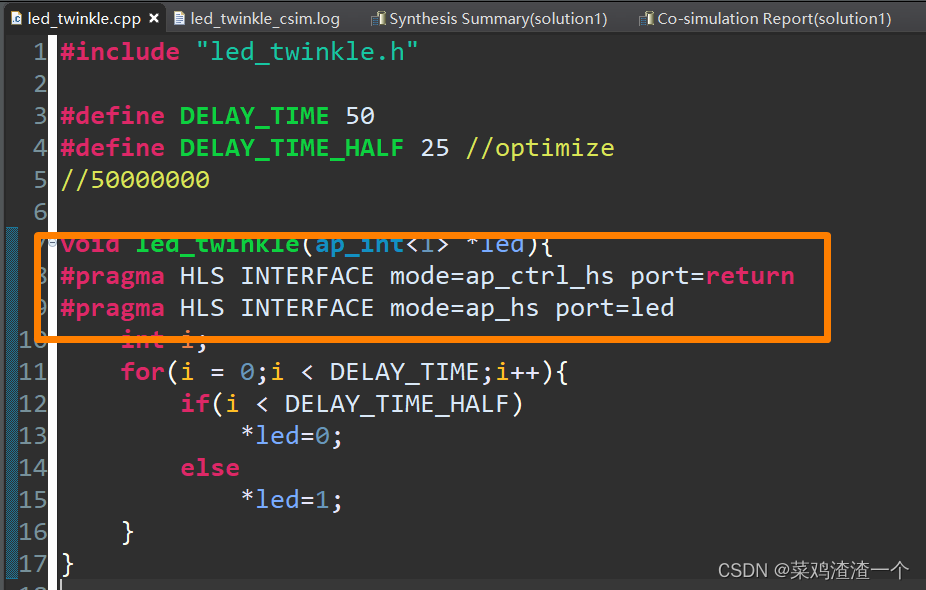

设置好了后，源码中会自动添加有关代码，这里不建议自己添加，最好用软件自动生成。
在这里插入图片描述

添加测试

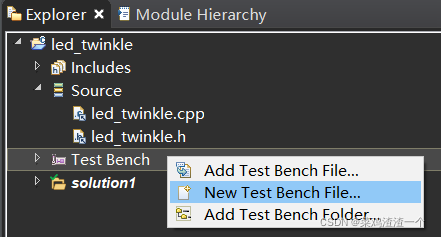

在“Test Bench”里，新建一个源文件，叫做led_twinkle_test.cpp。
在这里插入图片描述

源码如下。

led_twinkle_test.cpp

#include "led_twinkle.h"

ap_int<1> led_1;

int main(){
	led_twinkle(&led_1);
	printf("Run successfully!");
	return 0;
}

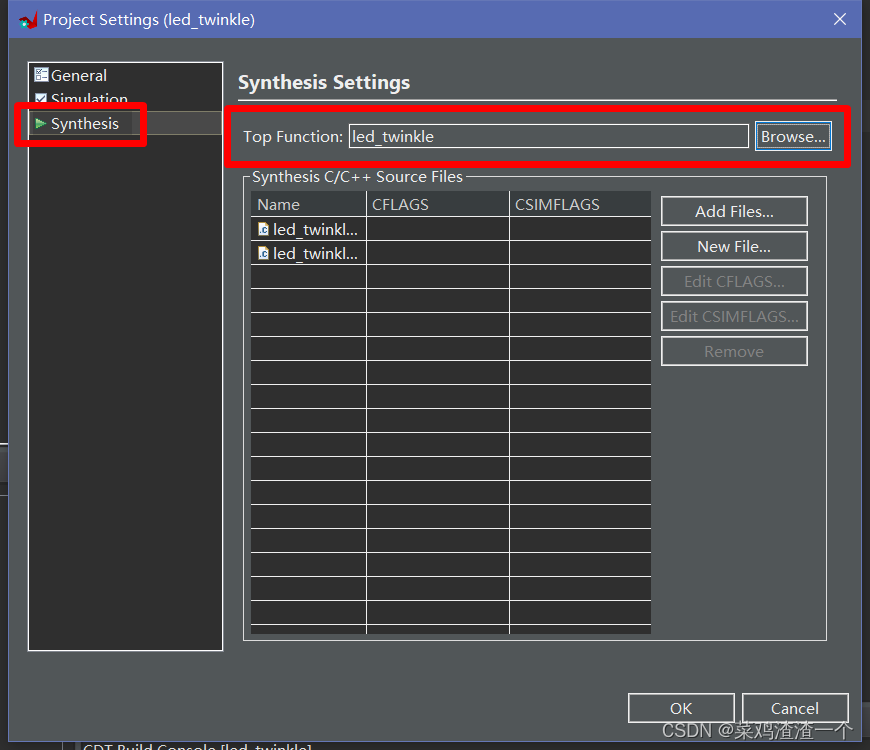

然后需要设置顶层函数。
在这里插入图片描述

选择刚刚设置好的函数。
在这里插入图片描述

验证测试

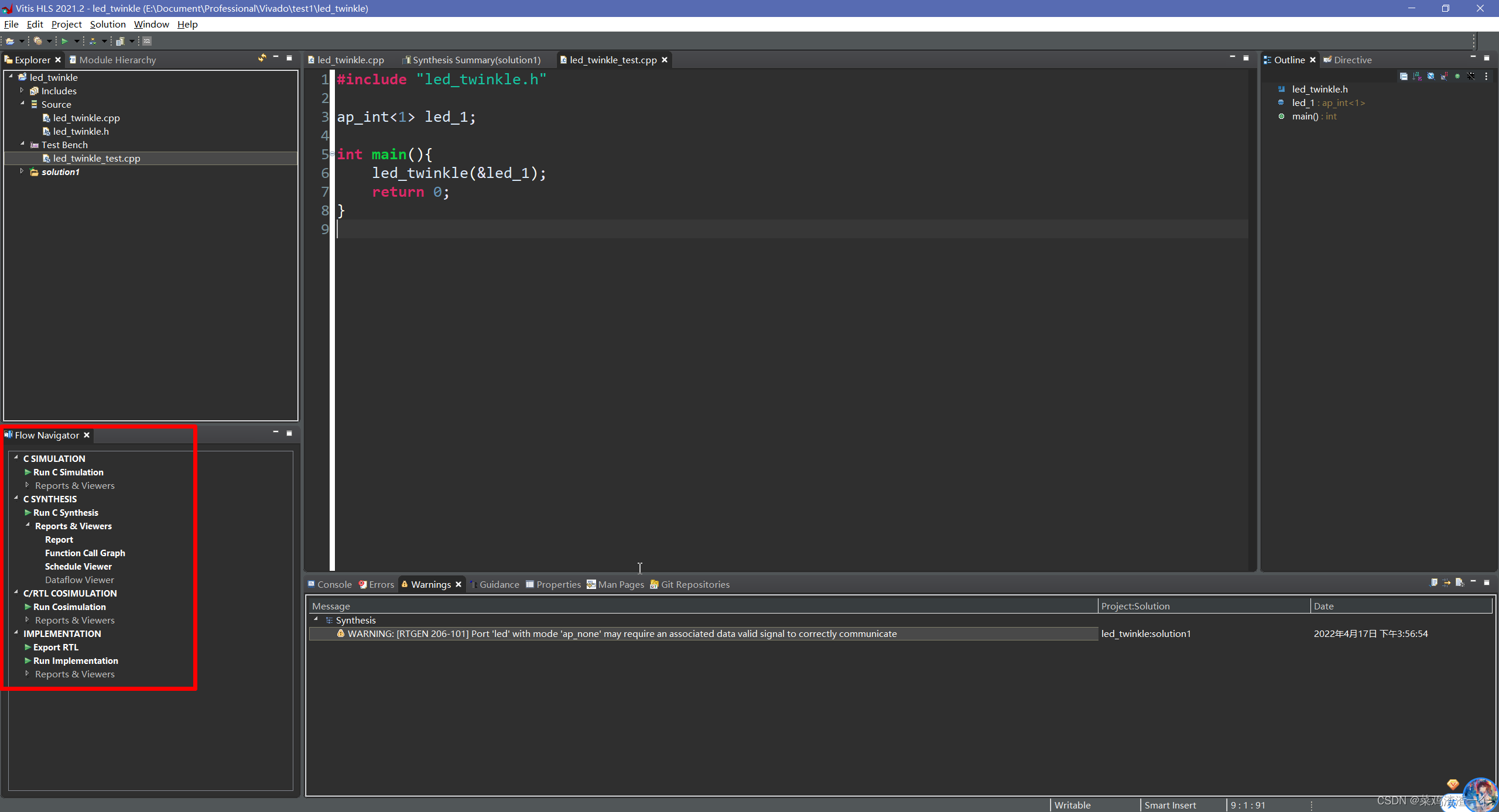

要想正确生成IP核，以下四个测试都必须通过。
在这里插入图片描述

C语言仿真

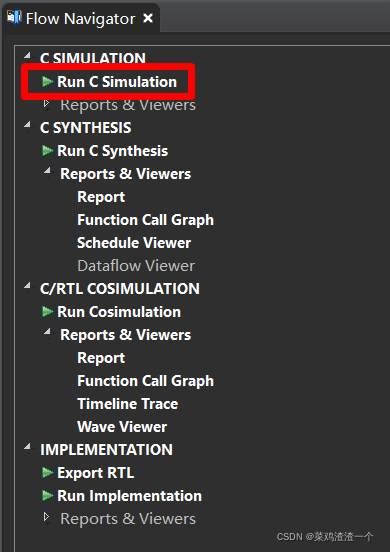

运行C语言仿真。
在这里插入图片描述

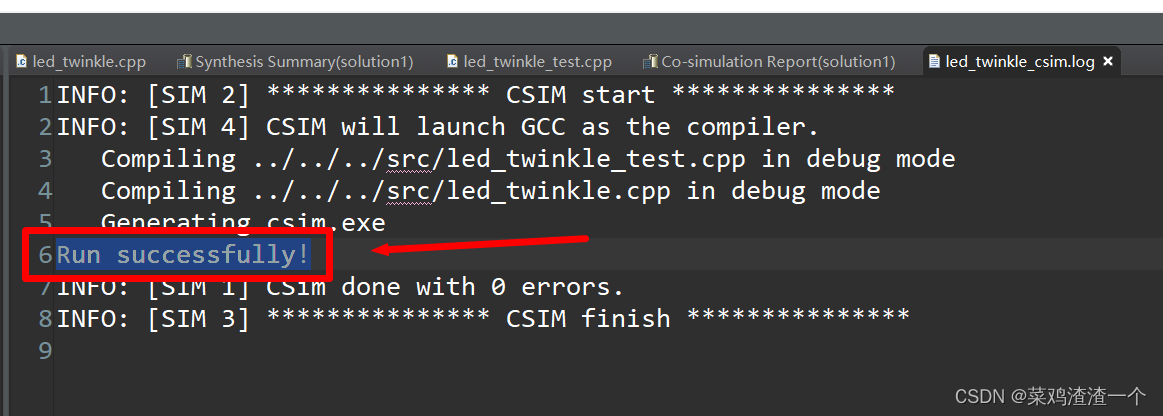

除了本身的语法错误会报错，如果用的是C语言写的，而非C++，此处也会报错，见错误1。printf代码的结果，会在这里显示，和C语言的控制台一样，输出一些自己编写的测试信息。
在这里插入图片描述

C语言综合

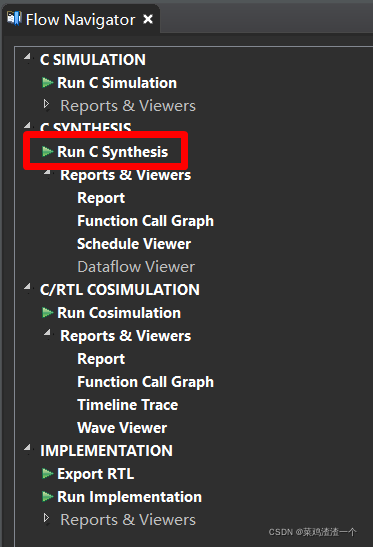

运行C语言综合。
在这里插入图片描述

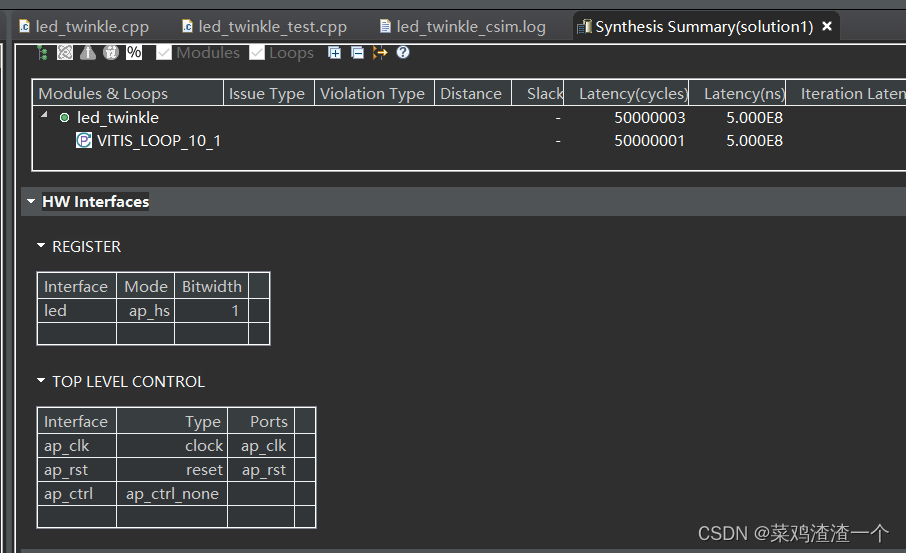

如果没有安装最新的补丁，此处可能会报错，见错误2。而如果端口设置错误，会出现错误4。仿真结束后会接口信息等有关的信息。
在这里插入图片描述

C/RTL仿真

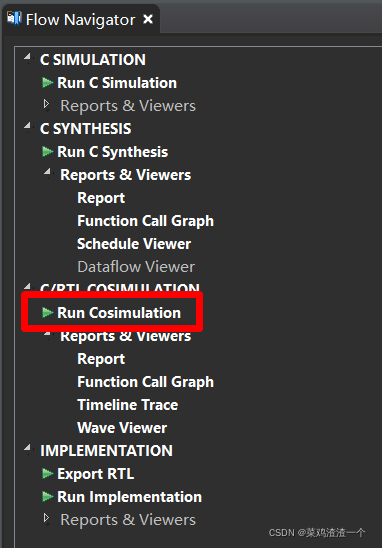

运行C/RTL仿真。
在这里插入图片描述

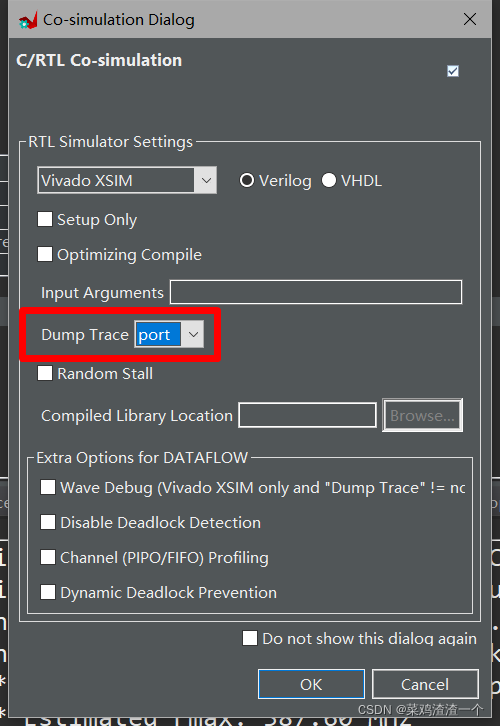

按照如下的设置。
在这里插入图片描述

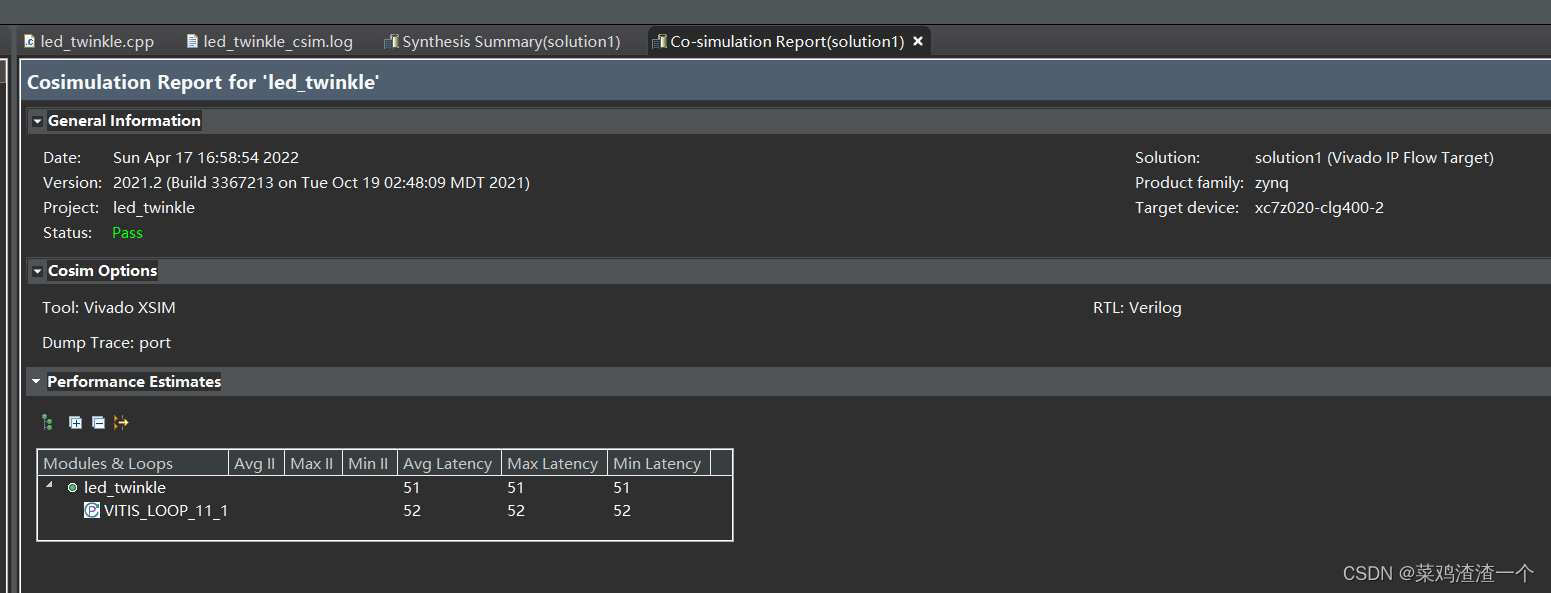

结束之后会出现结果。如果将函数设置成ap_ctrl_none，会报错，具体参见错误4（当然也可以跳过C/RTL仿真）。
在这里插入图片描述

导出RTL

运行导出RTL。
在这里插入图片描述

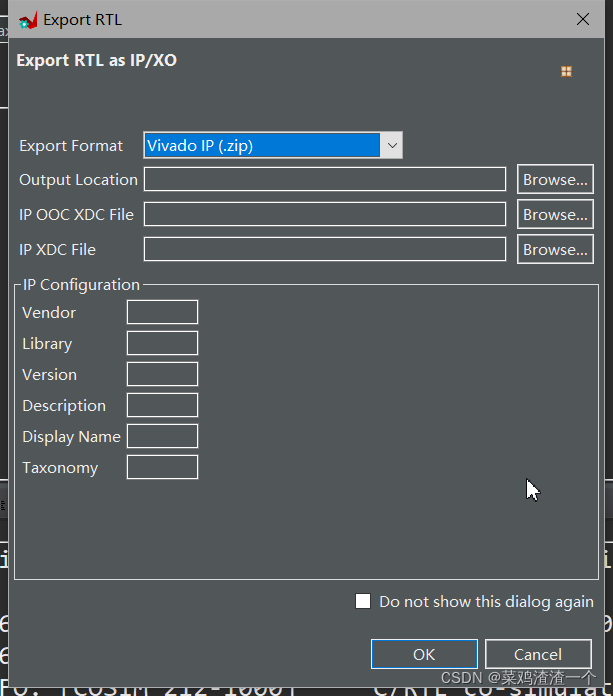

默认即可，可以不用设置输出目录。
在这里插入图片描述

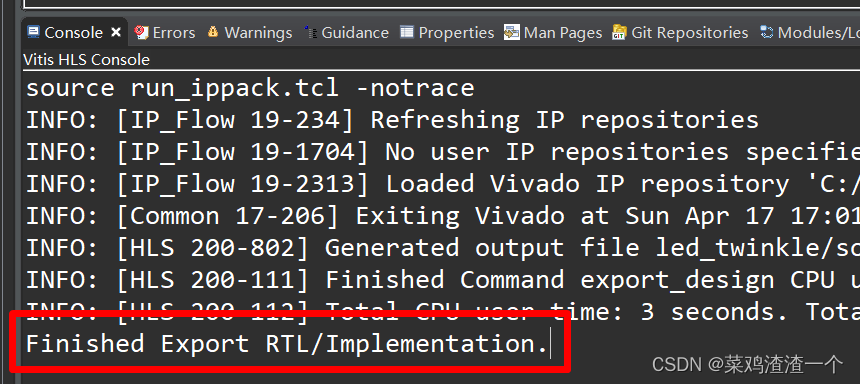

会提示导出成功。
在这里插入图片描述

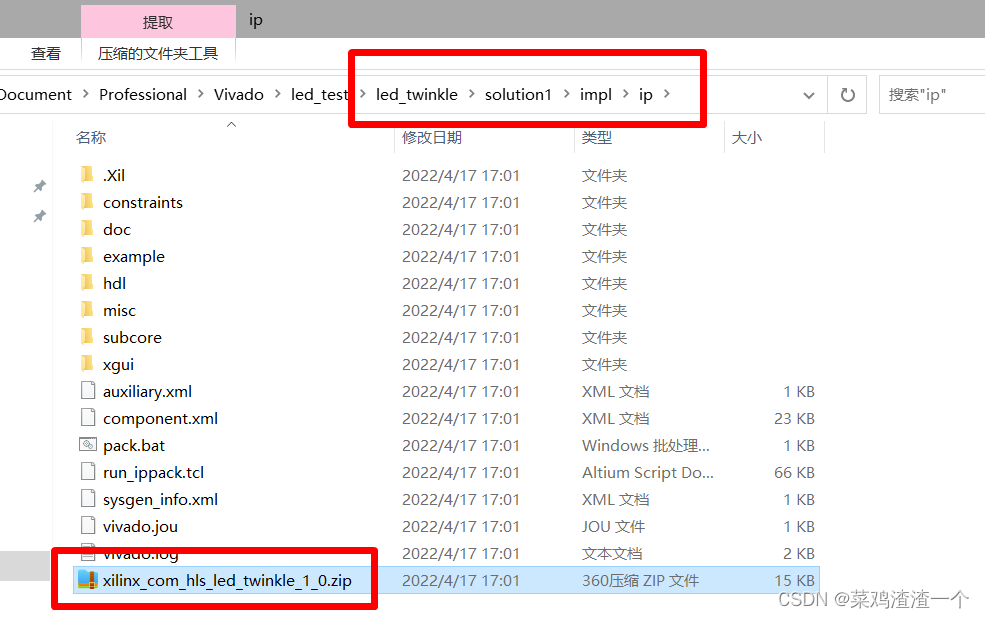

IP核被生成在默认的目录下。
在这里插入图片描述

最终结果

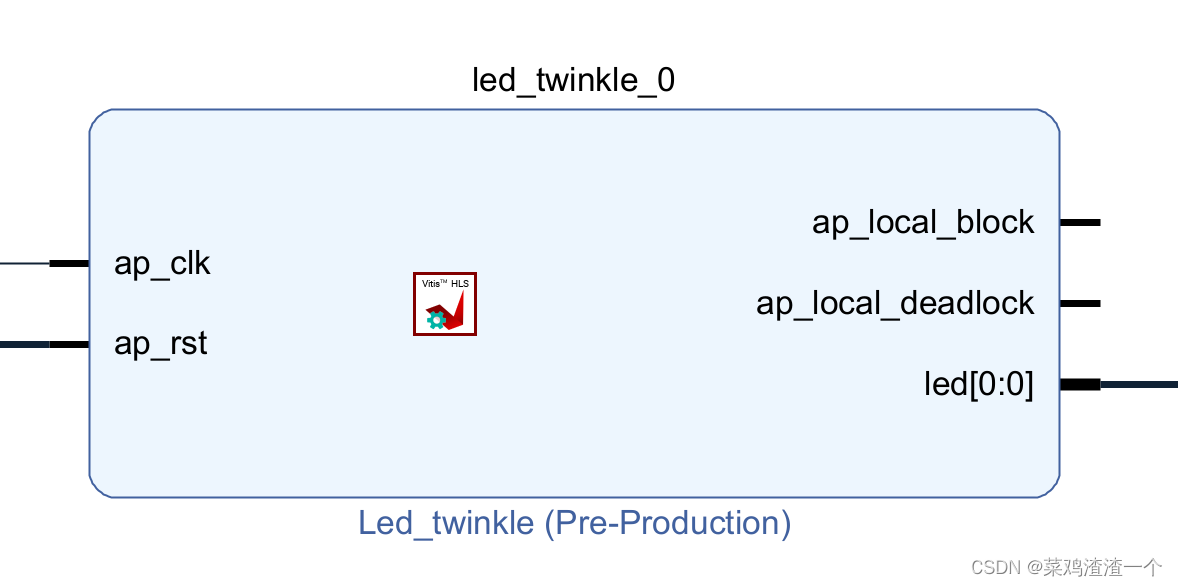

生成的IP核可以在Vivado中显示了。验证和测试将放到下一篇文章。
在这里插入图片描述

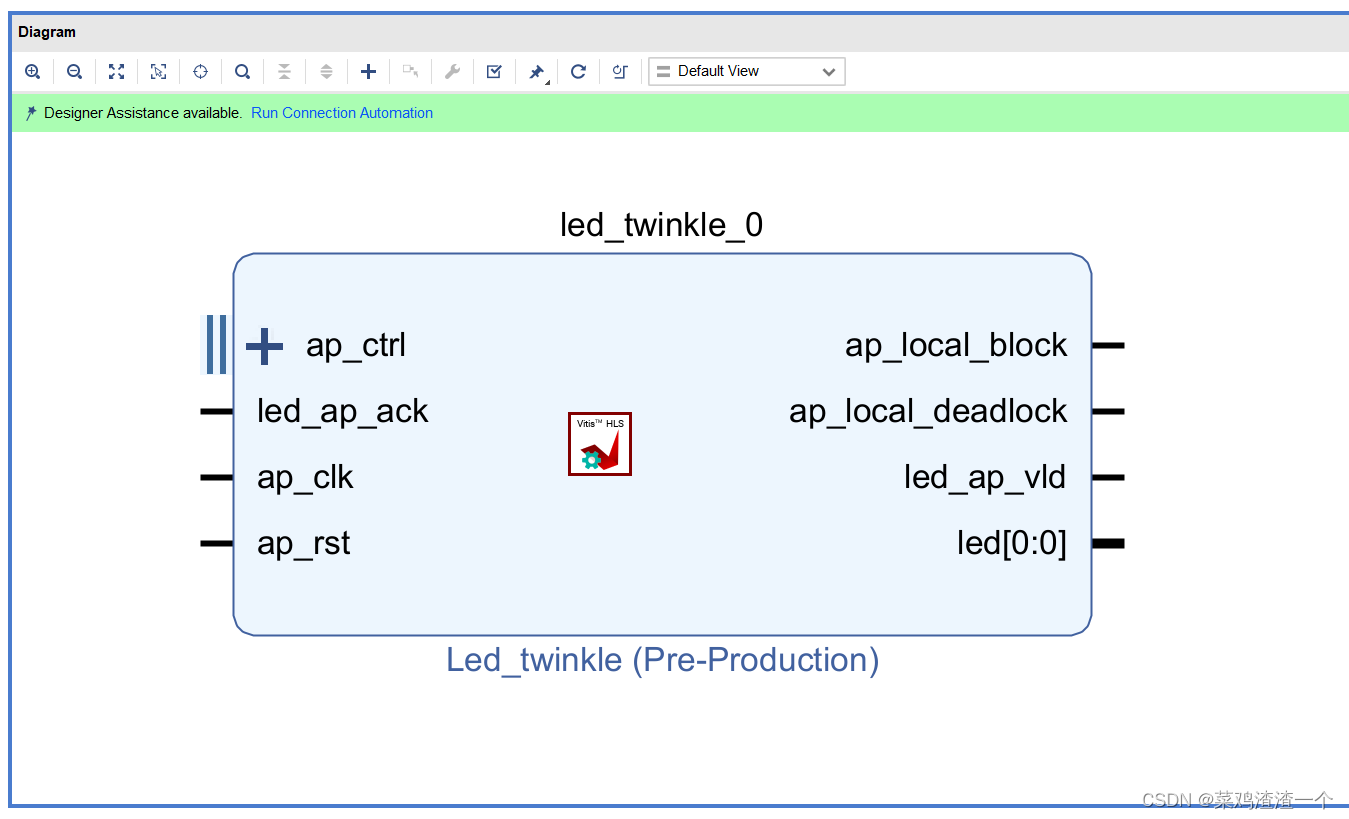

如果函数和端口分别设置"ap_ctrl_none"和"ap_none"，则是下面这样。在下一篇验证IP核的文章将使用按这样设置产生的IP核。
在这里插入图片描述

报错集合

错误1

unexpected top argument type: type of the parameter is C language  Arbitray-precesion type

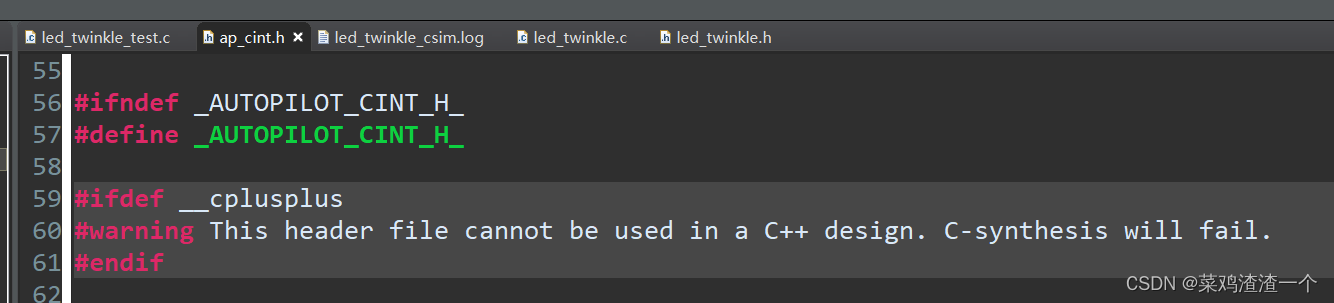

找了很久的答案，发现了问题，是<ap_cint.h>这个头文件出错。从Vitis 2021开始（Vivado 2021），官方明确不再支持这个头文件，同时推荐使用C++开发。而很多老旧教程的代码中依然使用这个头文件，它们用的是C语言。
在这里插入图片描述

官方给出的说明和解决方法：

Vitis HLS：C 语言支持

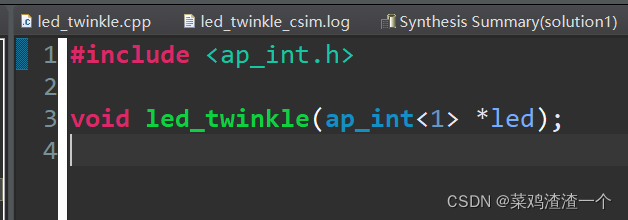

解决方法是将引用的<ap_cint.h>改为<ap_int.h>，同时有关的数据类型需要进行修改。
在这里插入图片描述

错误2

clang compile failed: child process exited abnormally

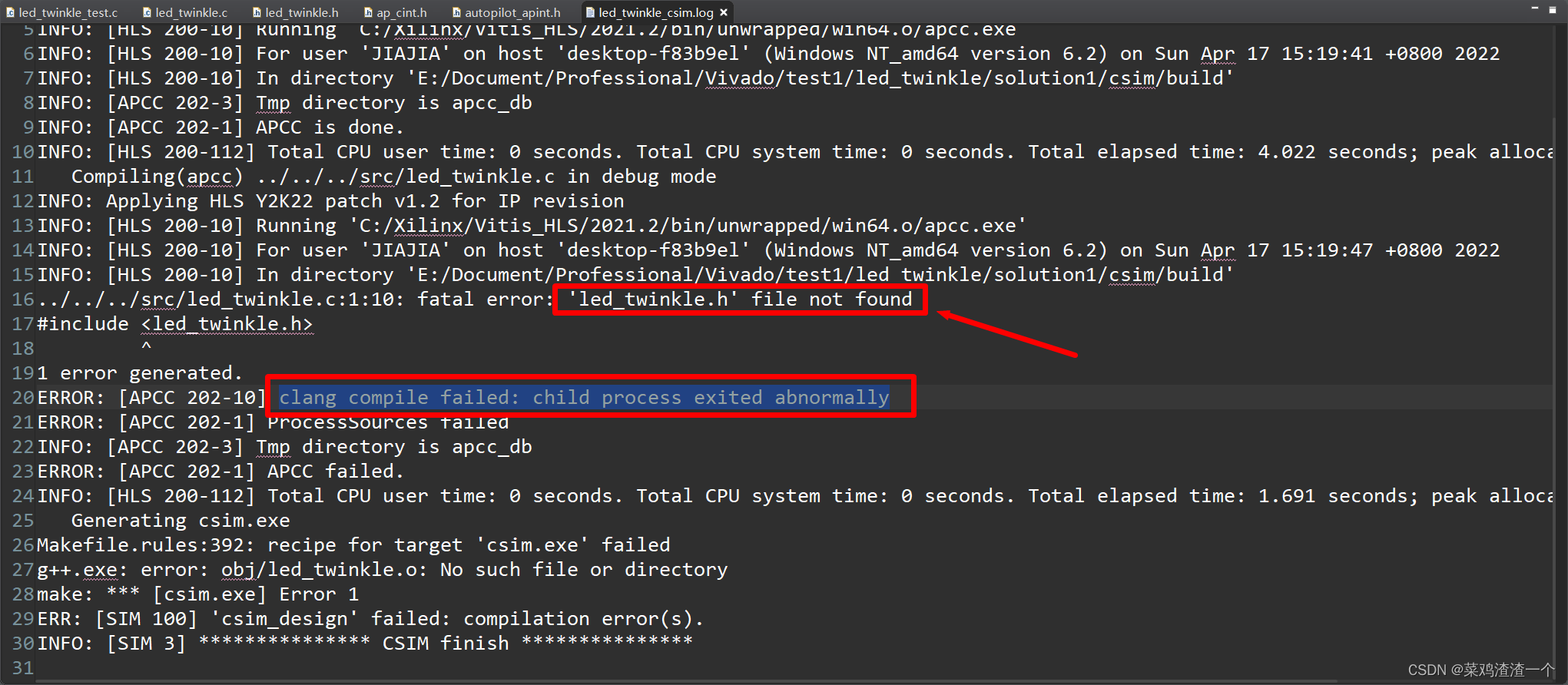

其实这里已经提示了，找不到有关的头文件，但是头文件明明是包含在工程中的。
在这里插入图片描述

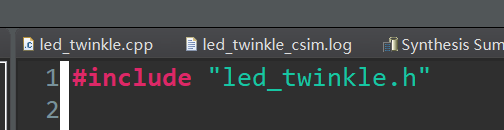

其实是因为使用include的时候，双引号引用和尖括号引用的区别。在本次错误中，错误地使用了双引号引用。
在这里插入图片描述

改成双引号引用即可。
在这里插入图片描述

错误3

Failed to generate IP

这个报错。控制台中没有给出具体的信息，其实只要安装最新的补丁即可。参考下面的链接。

Export IP Invalid Argument / Revision Number Overflow Issue (Y2K22)

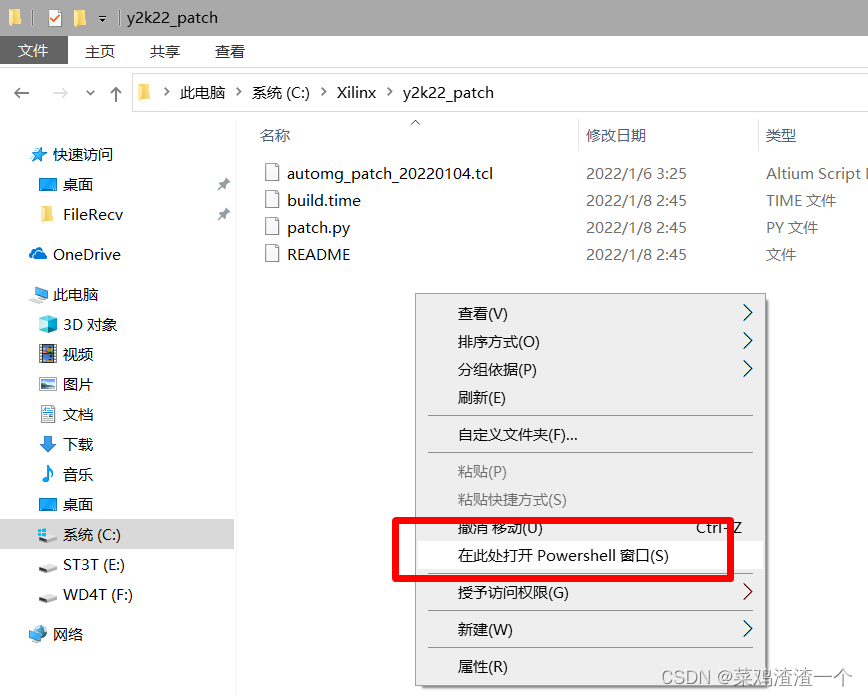

将下载好的补丁解压到软件目录中，按住Shift键再按鼠标右键，打开控制台。
在这里插入图片描述

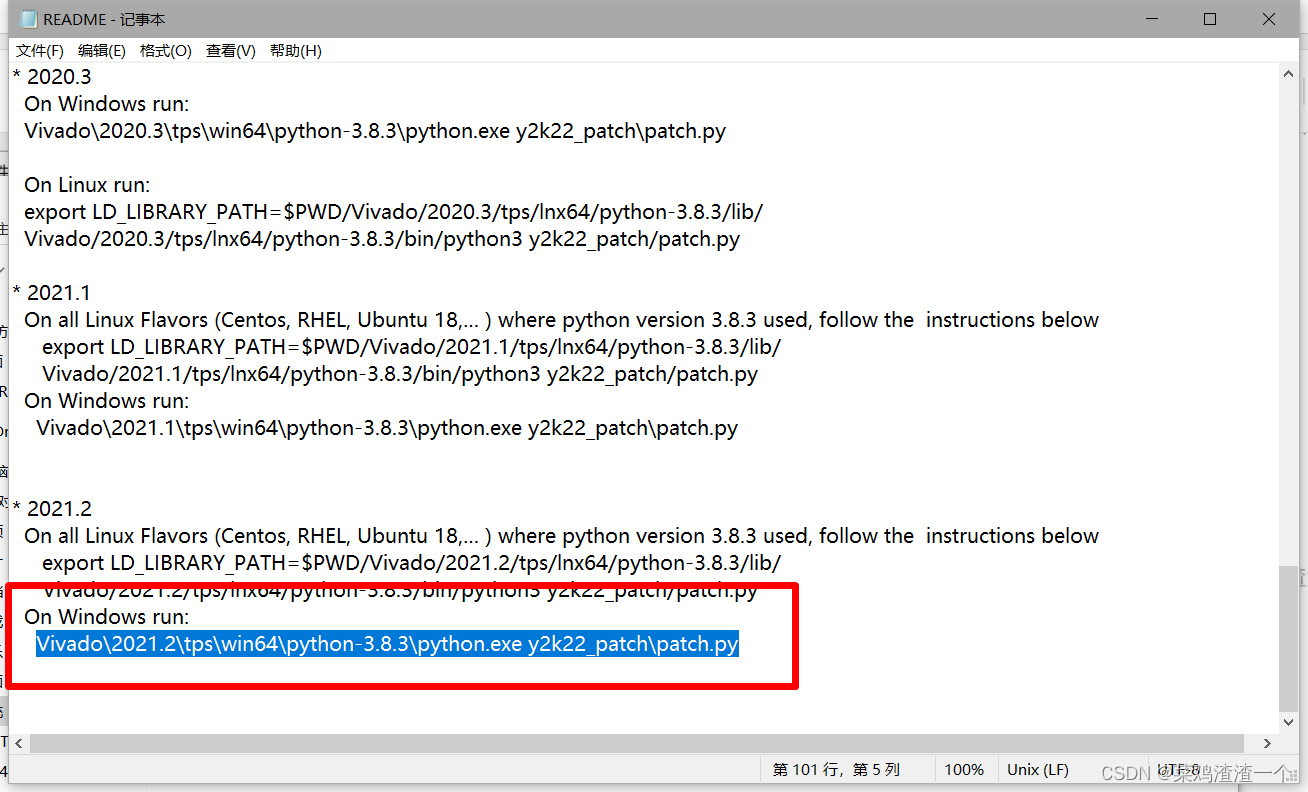

输入README中给出的代码即可。
在这里插入图片描述

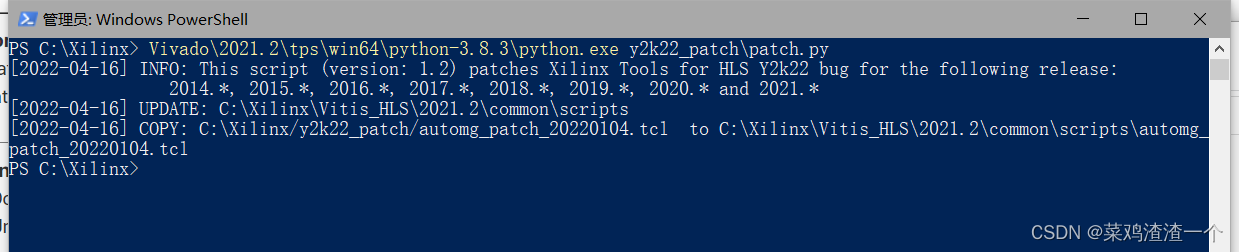

运行结果。补丁安装成功，重启软件就可以了。
在这里插入图片描述

错误4

出现警告

WARNING: [RTGEN 206-101] Port 'led' with mode 'ap_none' may require an associated data valid signal to correctly communicate with other blocks or a test bench; automatic C/RTL co-simulation may not be able to verify such a port.

出现错误

ERROR: [COSIM 212-4] *** C/RTL co-simulation finished: FAIL ***

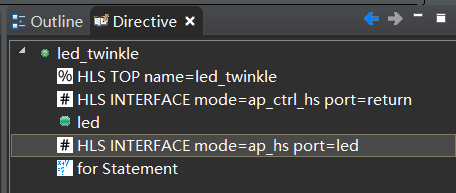

出现类似错误的，都是因为端口设置出错。很多旧教程中，说到函数要设置成"ap_ctrl_none"，以及端口设置成"ap_none"，但是这会带来不确定性。正确的做法是设置成"ap_ctrl_hs"以及"ap_hs"，这样就不会报错了，结果也是一致的。
在这里插入图片描述

但是设置将函数设置成"ap_ctrl_hs"，也就是一种双向协议，会引入很多IO口。使用"ap_ctrl_none"也是可以的，就是需要跳过C/RTL仿真。

错误5

Vitis IDE launch failed

这个错误在使用SDK开发的时候会出现。一些教程中会教你，使用Vivado生成PS核之后，用Vitis生成顶层文件。但是如果安装软件的时候选择的是免费版，或者选择第二项Vivado，则会少安装Vitis这个软件。

注意：Vitis HLS和Vitis是两个不同的软件。免费版不包含Vitis。

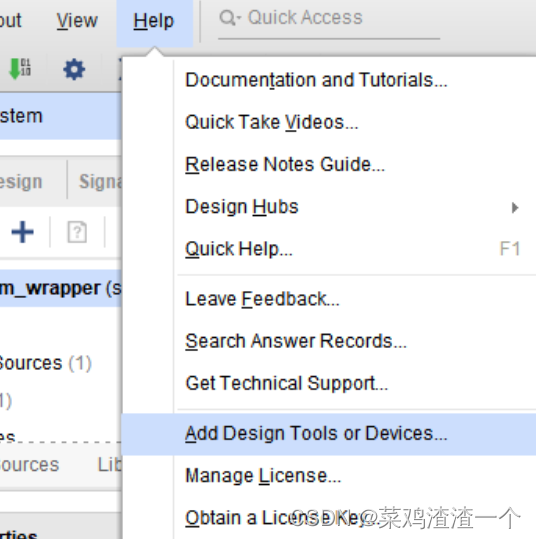

解决方法很简单，从下图进入，重新安装Vitis即可。
在这里插入图片描述

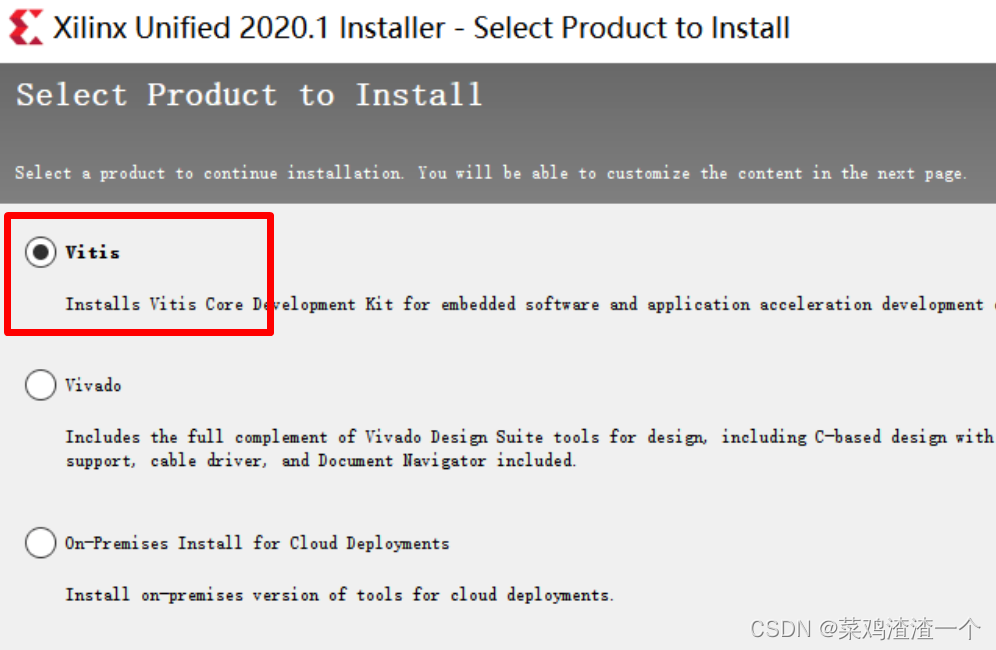

以后在新安装软件的时候，记得选择第一项安装。
